本设计是：轿车变速箱钻孔加工特殊机床设计，使用软件：CAD2020版本；汽车变速箱零件上的孔数多，如果采用普通的钻床加工效率低，精度也比较低。特别是对于生产批量大的工件，采用专用的钻孔组合机床能提高生产率和精度。
轿车变速箱钻孔加工特殊机床设计
图纸描述
本设计是：轿车变速箱钻孔加工特殊机床设计，使用软件：CAD2020版本；汽车变速箱零件上的孔数多，如果采用普通的钻床加工效率低，精度也比较低。特别是对于生产批量大的工件，采用专用的钻孔组合机床能提高生产率和精度。
下载需要20金币 推广可免费下载
立即下载 收藏
图纸信息
作者
智创CAD
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

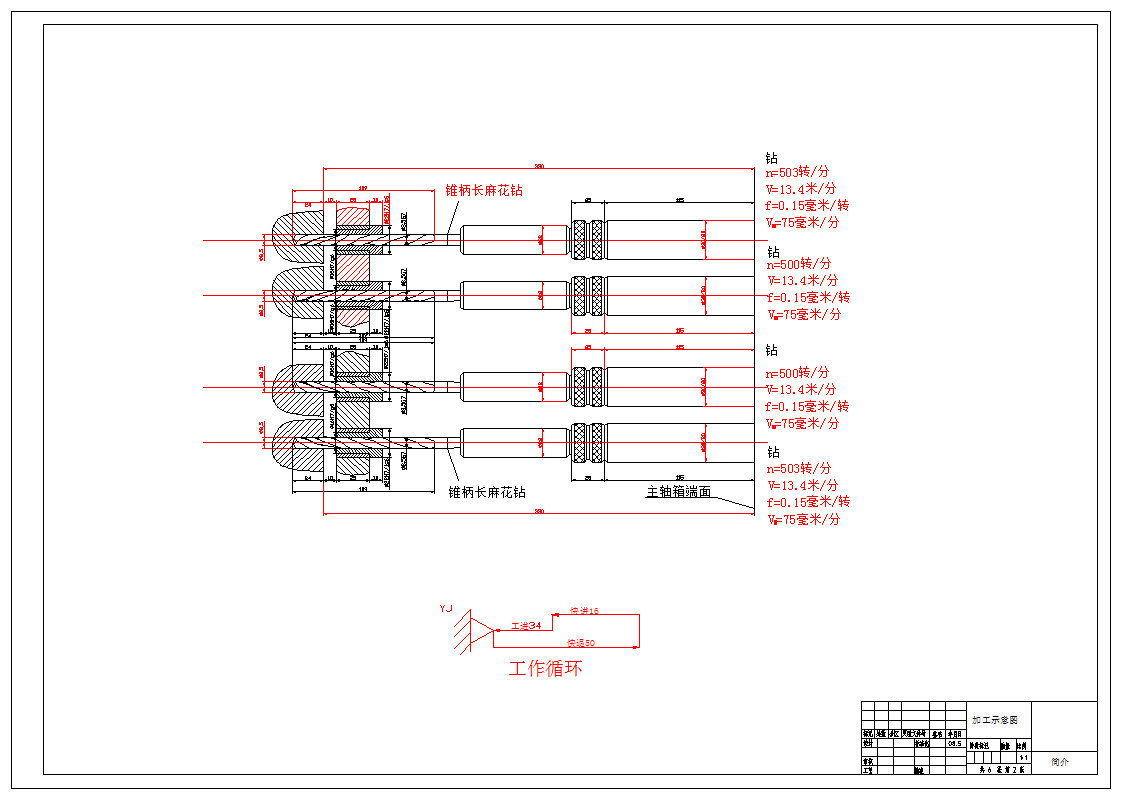

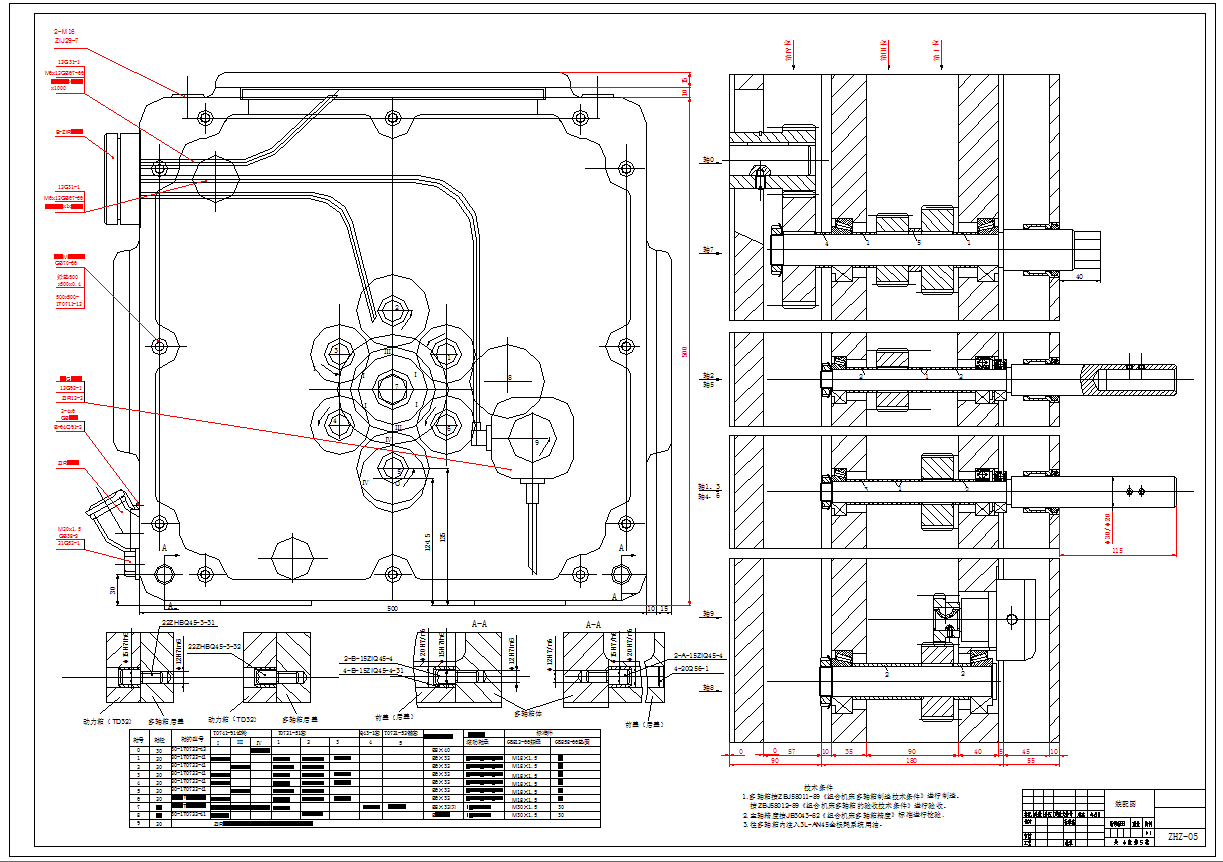

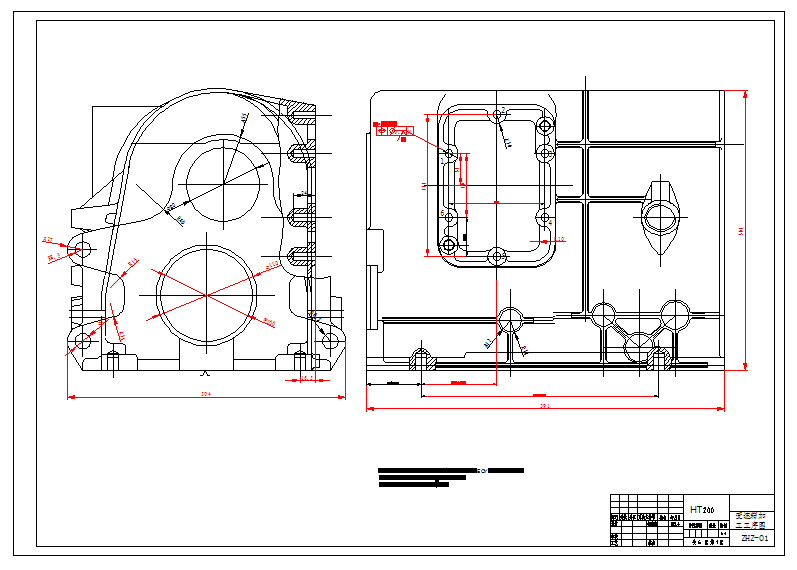

| 1 |  加工工序图.dwg | 69.67K |
| 2 | 加工示意图.dwg | 75.73K |
| 3 | 原始依据图.dwg | 37.9K |

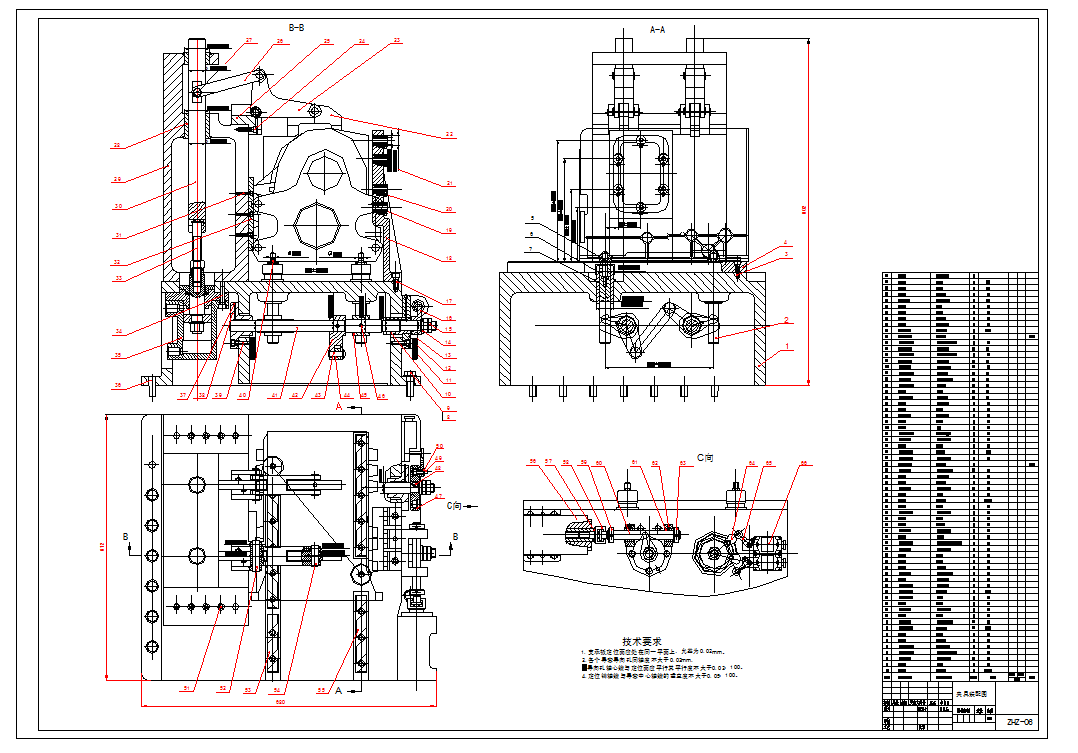

| 4 | 夹具装配图.dwg | 190.75K |
| 5 |  新建 文本文档.txt | 0.86K |

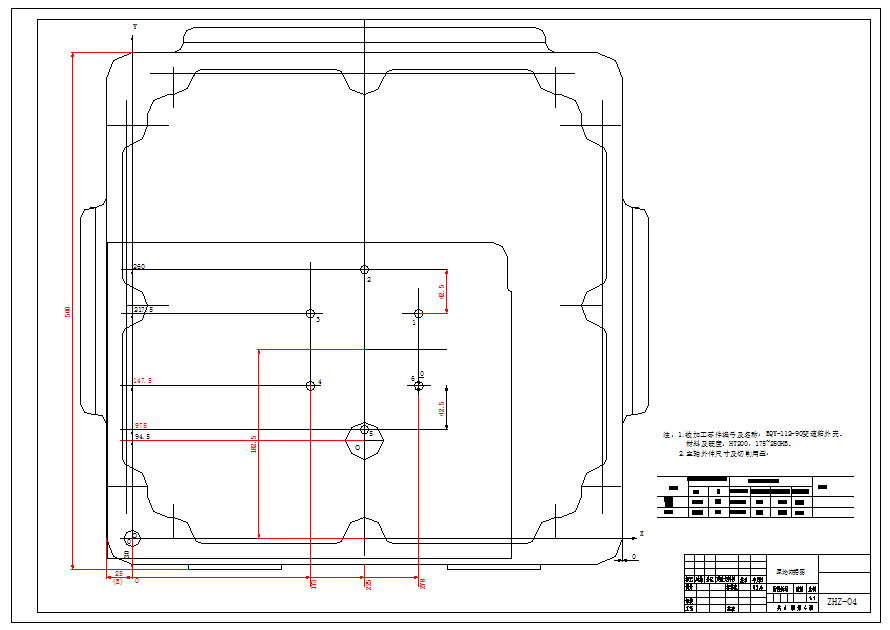

| 6 | 联系尺寸图.dwg | 68.95K |

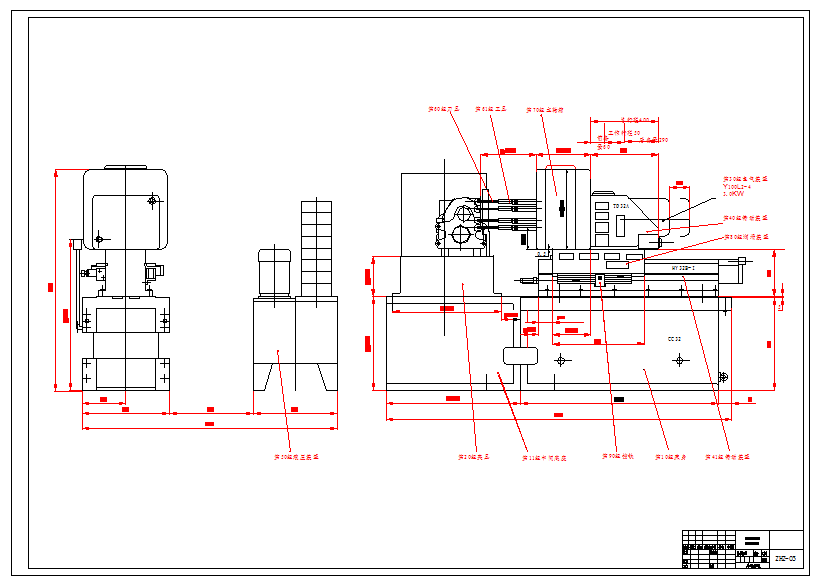

| 7 | 轿车变速箱钻孔加工特殊机床-装配图.dwg | 122.88K |
| 8 | 轿车变速箱钻孔加工特殊机床设计-说明书.doc | 333.5K |
