绕线机构三维
图纸描述

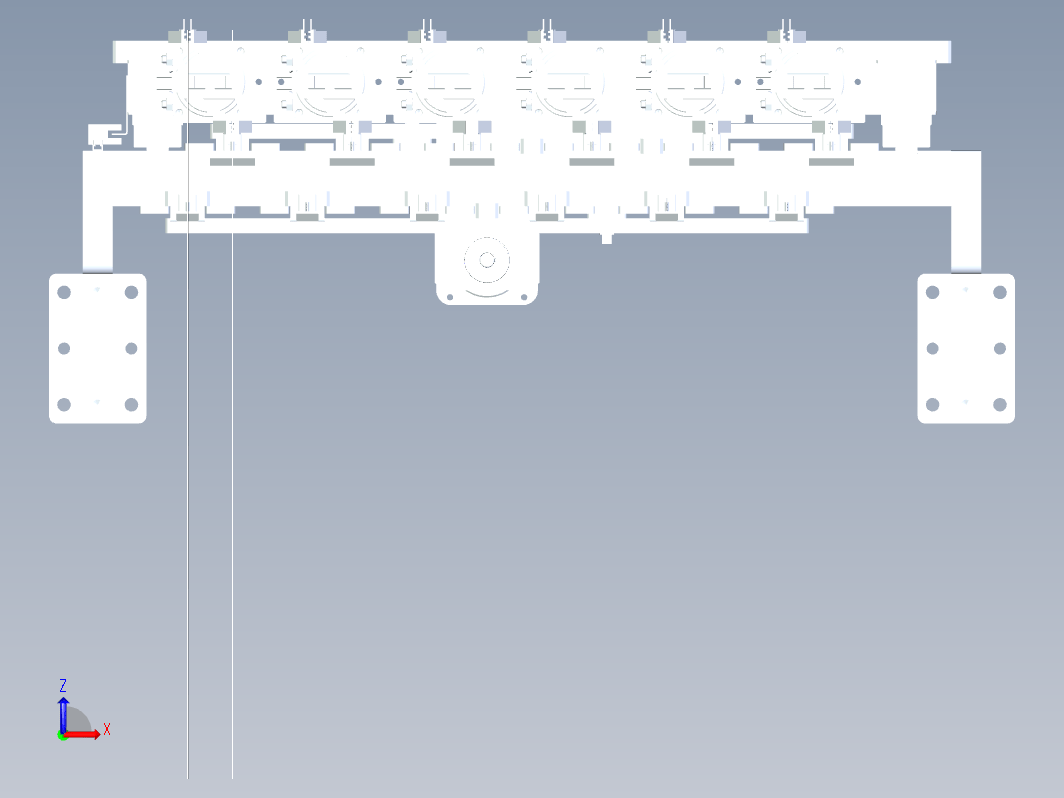

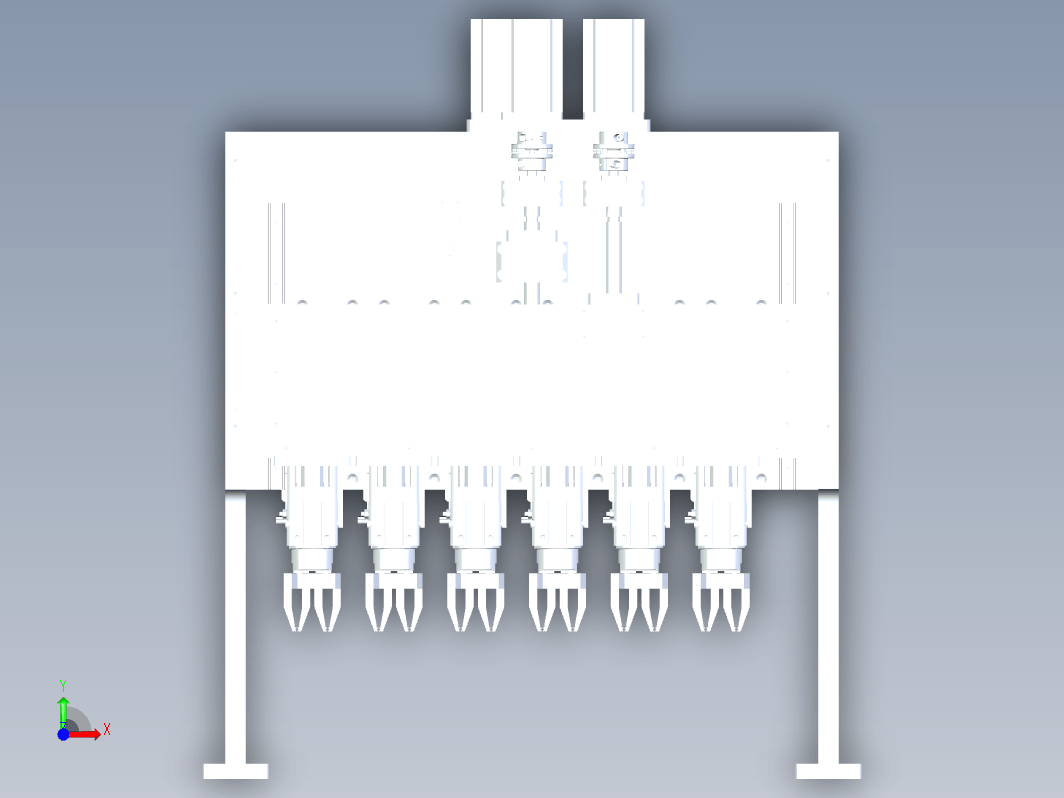

本模型是一款自动绕线机构，主要用在铜片等卷绕工序上。电机带动同步带运动，从而带动滚轴运动，滚轴与辅助轴通过该固定块固定，从而带动绕线轮摆动，完成绕线功能。整体结构设计的非常巧妙，具有很高的参考价值，喜欢的朋友可以下载学习设计思路，欢迎下载。
下载需要2金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201047
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  绕线机构.x_t | 2.56M |
