一种用于轻型整垛托盘输送的90度移栽转向设备；设备采用链条输送，整体模块化设计，机构简单；移栽设备升降采用气缸驱动，导柱与直线轴承支撑，升降平稳；侧导向可调节，适用不同尺寸的产品。

移栽输送机
首页>图纸库>机械设备>输送/提升设备2024-05-21报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
60

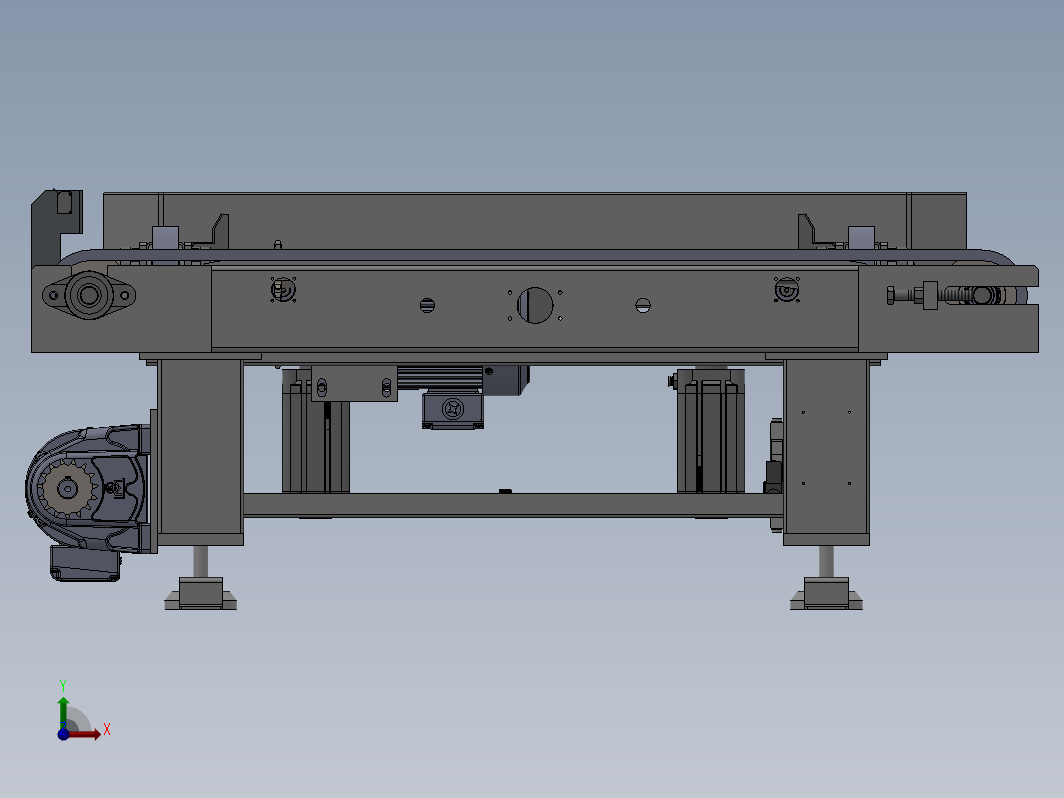

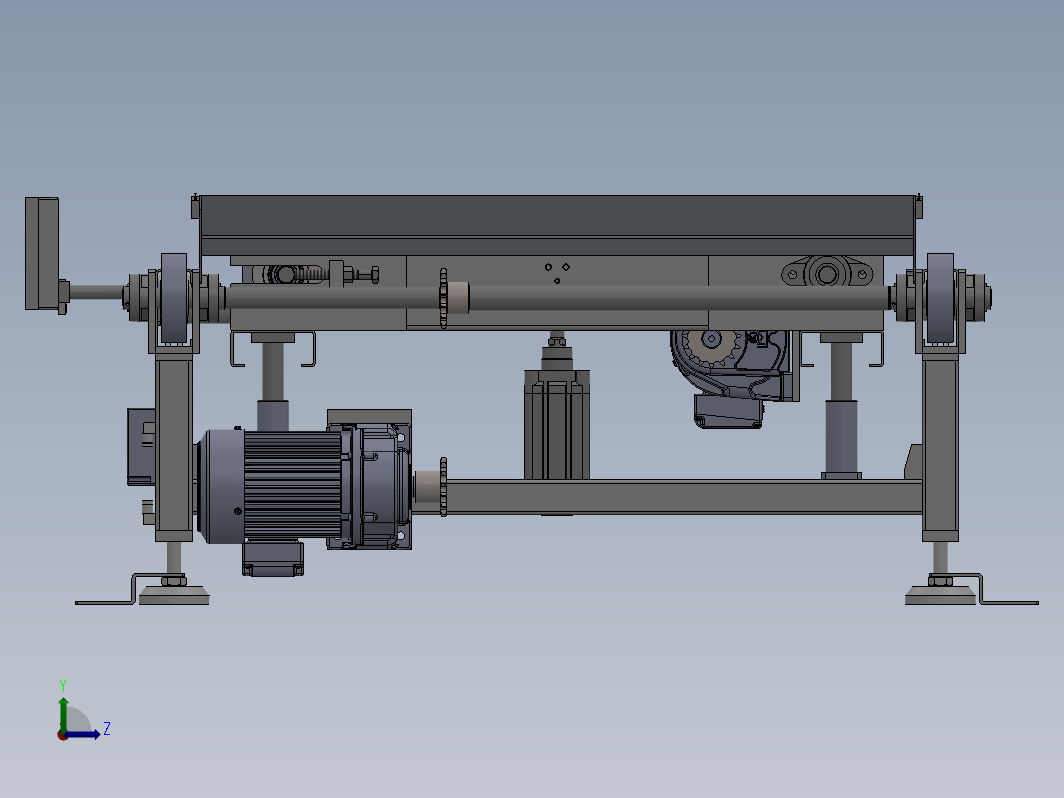

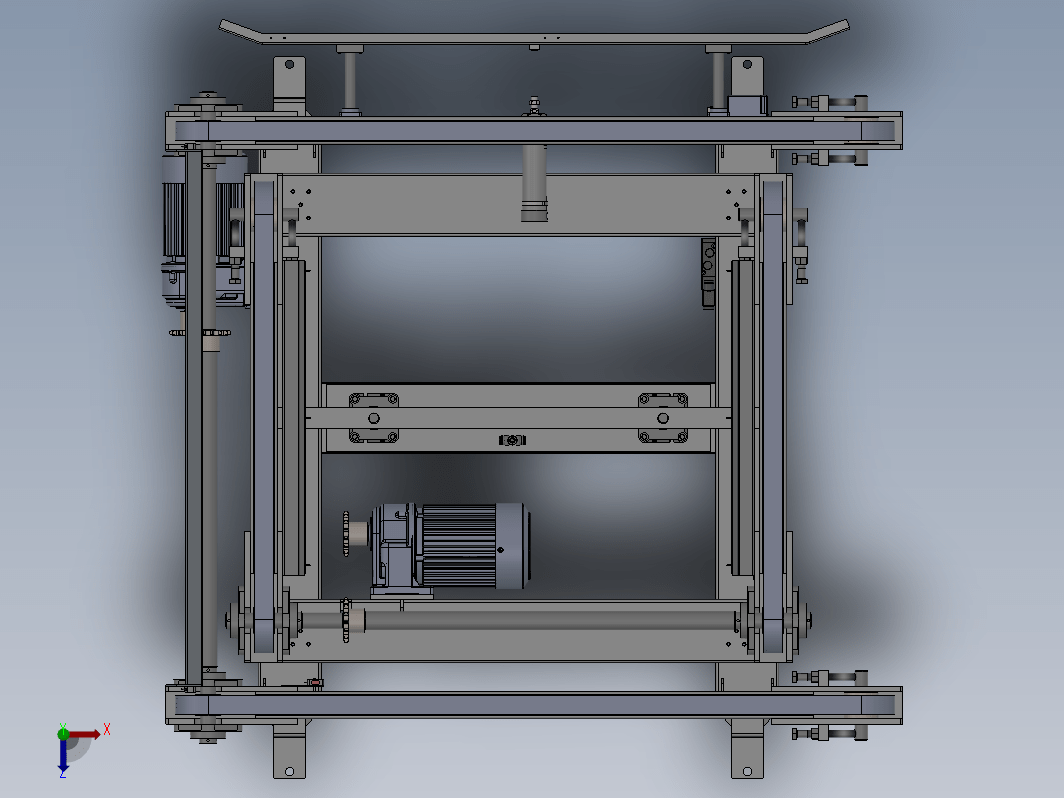

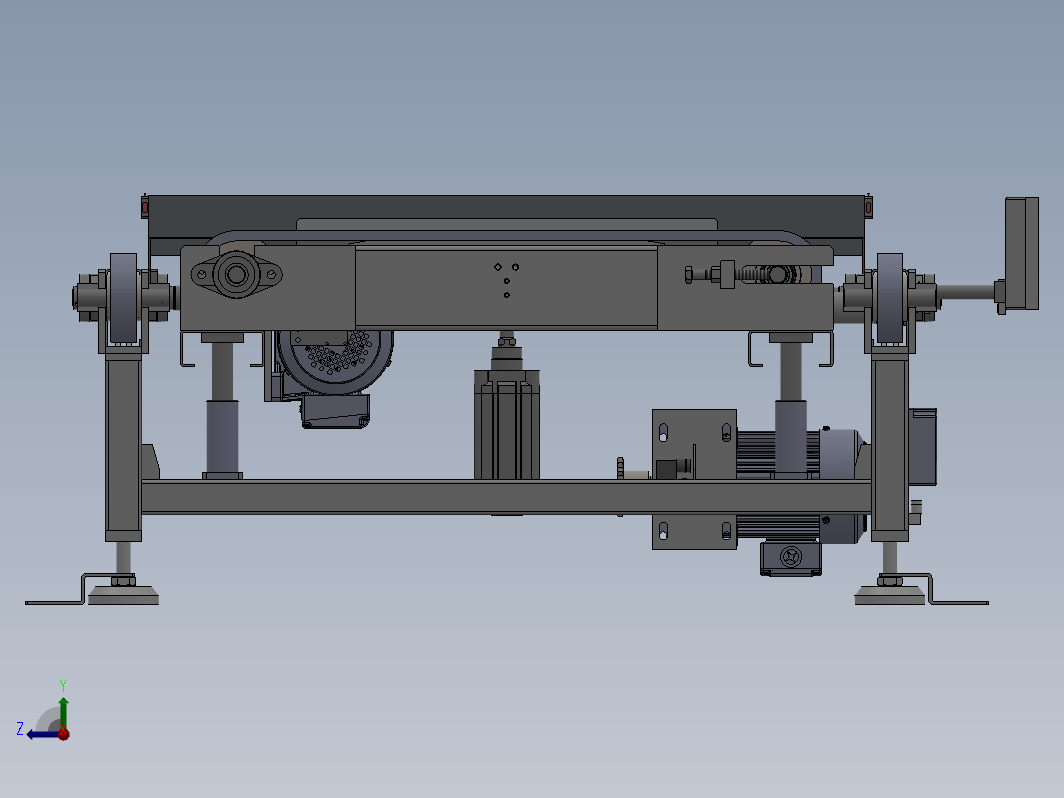

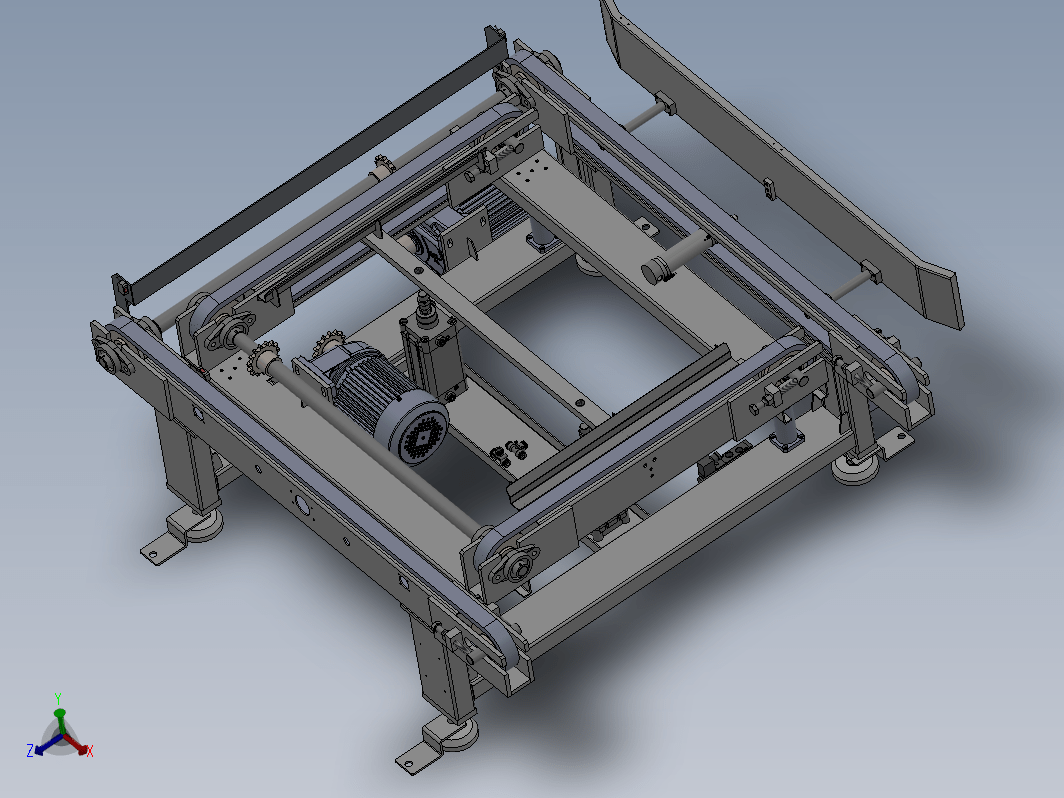

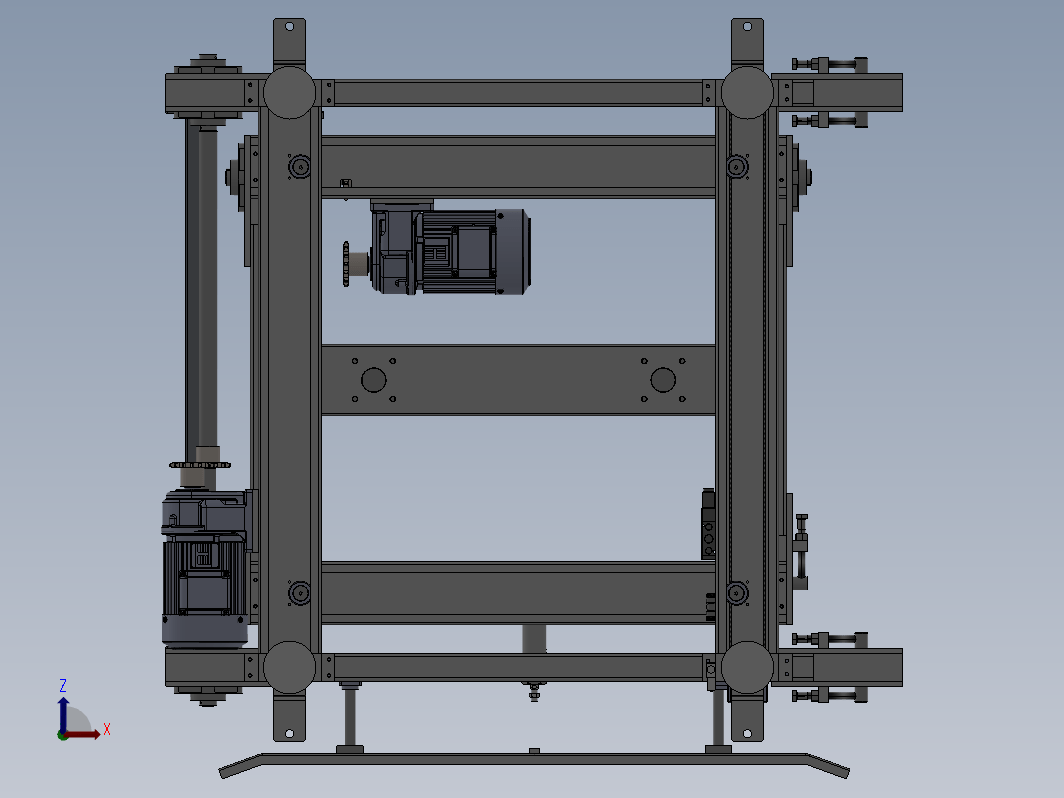

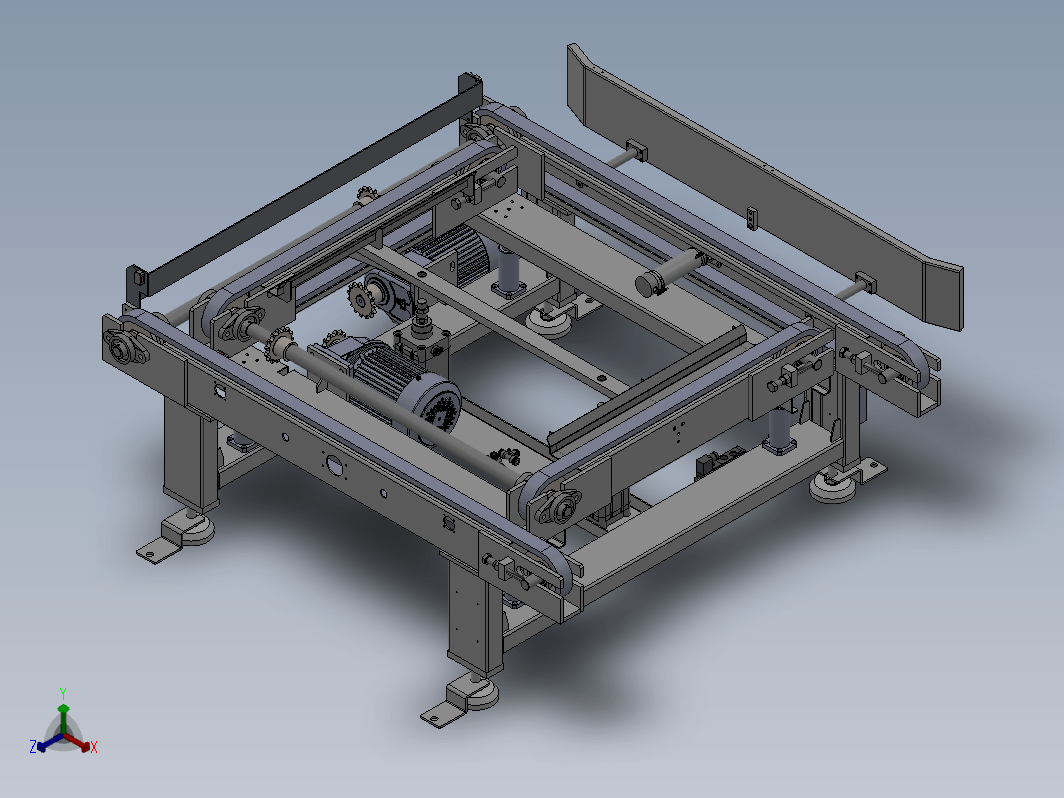

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
一种用于轻型整垛托盘输送的90度移栽转向设备；设备采用链条输送，整体模块化设计，机构简单；移栽设备升降采用气缸驱动，导柱与直线轴承支撑，升降平稳；侧导向可调节，适用不同尺寸的产品。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：670191
文件大小：56.34M
所需金币：5
图纸参数：可编辑，不包含特征参数
图纸分类：机械设备
图纸格式：STEP、sldprt、sldasm
软件版本：Solidworks 2016
作者
豆芽
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标9 8304-19005-ZDYZ-00整垛输送移栽机.STEP28.21M
2软件图标26 8304-19005整垛输送移栽机加工件清单.xls34.0K
3软件图标26 8304-19005整垛输送移栽机标准件清单.xls32.0K
4软件图标3 1200x1200x150轮椅托盘.SLDPRT125.73K
5软件图标3 1200x1400x150轮椅托盘.SLDPRT125.47K
6软件图标3 1200x1400x160轮椅托盘.SLDPRT123.01K
7软件图标3 8304-19005-KTYZ-01输送侧板.SLDPRT351.79K
8软件图标3 8304-19005-KTYZ-02输送侧板2.SLDPRT371.52K
9软件图标3 8304-19005-KTYZ-03驱动轴.SLDPRT105.84K
10软件图标3 8304-19005-KTYZ-04从动轴.SLDPRT109.72K
11软件图标3 8304-19005-KTYZ-09主轴隔套.SLDPRT93.18K
12软件图标3 8304-19005-KTYZ-11支腿.SLDPRT466.4K
13软件图标3 8304-19005-KTYZ-12移栽气缸座.SLDPRT133.27K
14软件图标4 8304-19005-KTYZ-13-00侧导向组件.SLDASM122.52K
15软件图标3 8304-19005-KTYZ-13侧导向板.SLDPRT151.19K
16软件图标3 8304-19005-KTYZ-14导向座.SLDPRT119.14K
17软件图标3 8304-19005-KTYZ-15导柱.SLDPRT83.43K
18软件图标3 8304-19005-KTYZ-16导向连接.SLDPRT85.71K
19软件图标3 8304-19005-KTYZ-17地脚板.SLDPRT92.58K
20软件图标4 8304-19005-KTYZ-18-00移栽组件.SLDASM1.02M
21软件图标3 8304-19005-KTYZ-18移栽侧板.SLDPRT321.26K
22软件图标3 8304-19005-KTYZ-19移栽侧板2.SLDPRT332.2K
23软件图标3 8304-19005-KTYZ-20移栽主轴.SLDPRT113.04K
24软件图标3 8304-19005-KTYZ-22移栽支腿.SLDPRT117.74K
25软件图标3 8304-19005-KTYZ-23移栽升降导柱.SLDPRT82.1K
26软件图标3 8304-19005-KTYZ-24导柱座.SLDPRT117.83K
27软件图标3 8304-19005-KTYZ-25顶升架.SLDPRT119.14K
28软件图标4 8304-19005-ZDYZ-00整垛输送移栽机.SLDASM6.23M
29软件图标4 8304-19005-ZDYZ-01-00整垛输送组件.SLDASM6.08M
30软件图标3 8304-19005-ZDYZ-01电机支腿.SLDPRT318.69K
31软件图标3 8304-19005-ZDYZ-03末端限位.SLDPRT108.78K
32软件图标4 8304-19005-ZDYZ-04-00整垛移栽组件.SLDASM5.09M
33软件图标3 8304-19005-ZDYZ-04移栽电机支腿.SLDPRT163.53K
34软件图标3 8304-19005-ZDYZ-05移栽导向.SLDPRT118.74K
35软件图标3 GB／T5780-2000六角头螺栓C级(M14)×150.SLDPRT183.19K
36软件图标3 GB／T6170-20001型六角螺母A级和B级M14.SLDPRT114.62K
37软件图标3 LMJ11-d20.SLDPRT106.42K
38软件图标3 LML11-d30.SLDPRT108.42K
39软件图标3 M20x100地脚.SLDPRT101.34K
40软件图标3 MAL40x100SUFA_0_+_CS1-M-2_.SLDPRT327.09K
41软件图标3 PC804.SLDPRT137.94K
42软件图标3 SE80x75S_000_+_CS1-E-2_.SLDPRT497.72K
43软件图标3 SH12-075A.SLDPRT7.28M
44软件图标3 _4V310-10-Valve Body.sldprt78.0K
45软件图标3 光电传感器 E3Z-D81[OMRON].SLDPRT101.78K
46软件图标3 光电开关 E3Z-D81[OMRON].SLDPRT101.56K
47软件图标3 分线盒.sldprt119.79K
48软件图标4 托盘对比.SLDASM79.67K
49软件图标3 整垛移栽整垛缠绕机码垛双排链条10B-2信远.SLDPRT75.82K
50软件图标3 整垛缠绕机8304-19003-OP01-02-07光电支架.SLDPRT106.49K
51软件图标4 整垛缠绕机码垛TPK-A-14-00 出库双链线信远.SLDASM6.12M
52软件图标3 整垛缠绕机码垛双排链条10B-2信远.SLDPRT70.56K
53软件图标4 整垛输送线（带移栽）.SLDASM6.27M
54软件图标3 深沟球轴承 6205Z.SLDPRT470.58K
55软件图标3 电磁阀 4V130C06B[亚德客].SLDPRT190.36K
56软件图标4 电磁阀 4V31010B[亚德客].SLDASM101.83K
57软件图标4 移栽输送侧导向.SLDASM114.25K
58软件图标3 管接头 PEG10-8[亚德客].SLDPRT209.35K
59软件图标3 管接头 PEW10-8[亚德客].SLDPRT216.95K
60软件图标4 轮椅整垛移栽机.SLDASM5.12M
61软件图标3 轴承 BDU-205[怡合达].SLDPRT127.04K
