本设备仅供方案参考，没有实际生产。设备是平板电脑面板表面喷码一体化设备。设备包含上料区，上料移载机构，作业区（归正，喷码，扫码）、下料移载机构、下料区。上料及下料区包含输送带、自动落料组件、堆垛组件、移载机构。等等。仅限参考使用。

全自动上下料盘喷码扫码机
首页>图纸库>机械设备>自动化设备2024-05-20报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！1
0
122
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

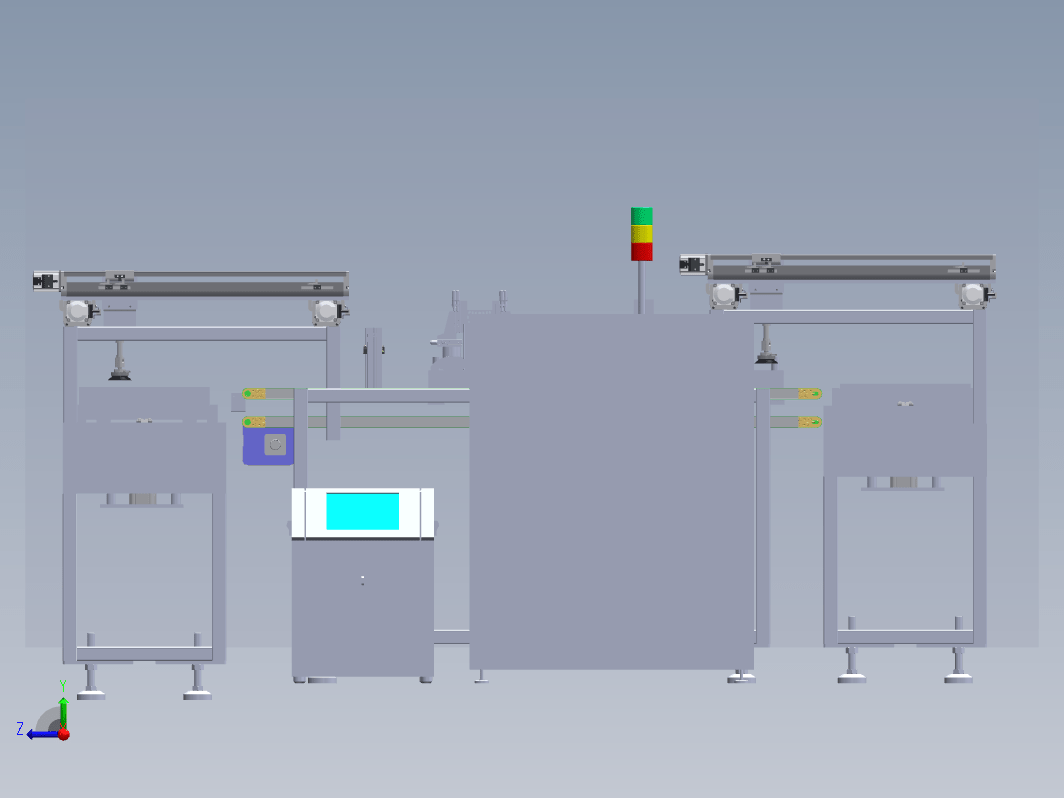

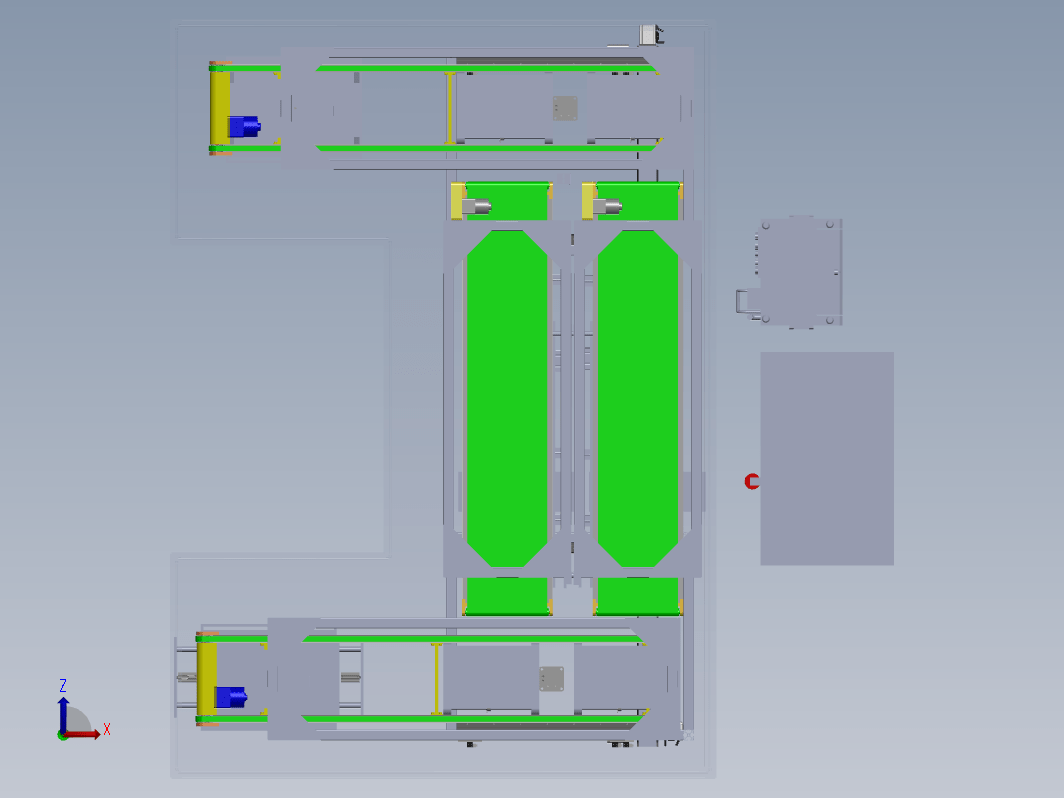

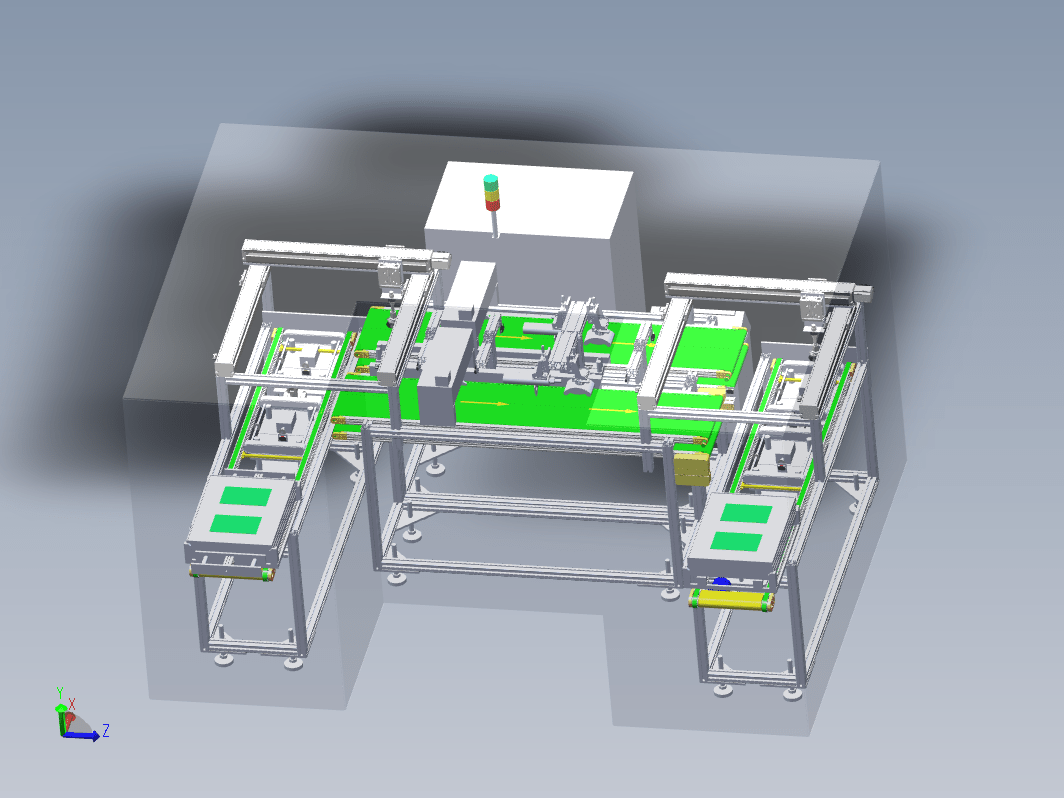

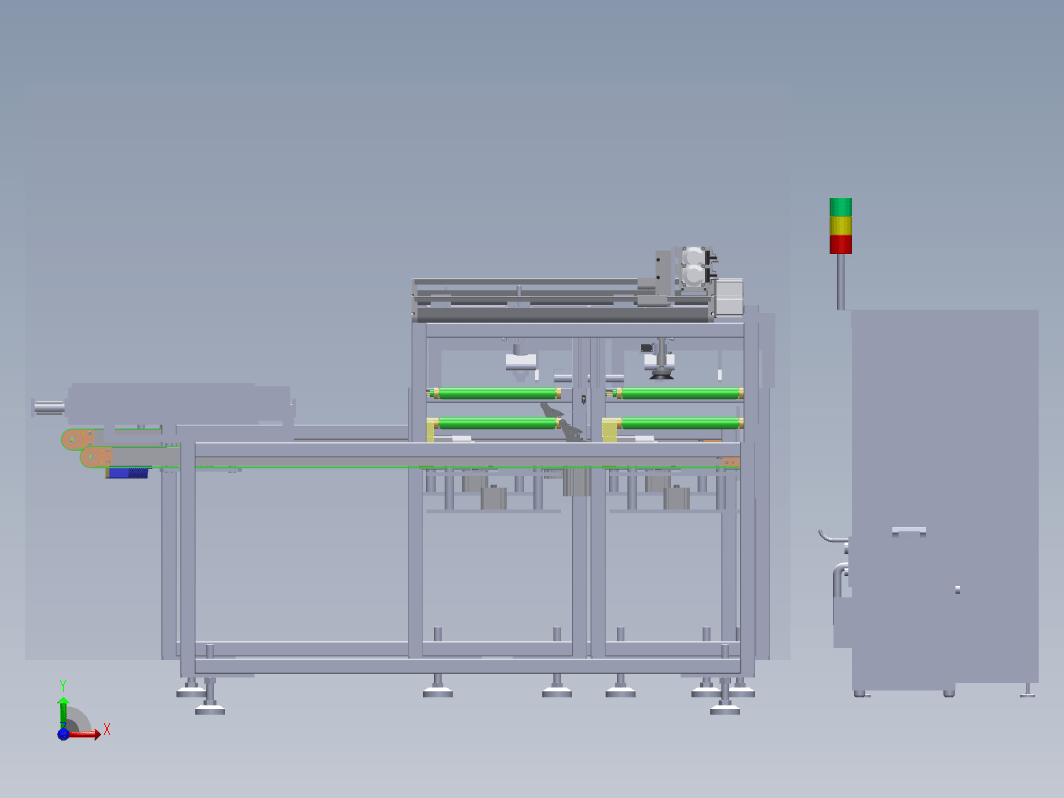

本设备仅供方案参考，没有实际生产。设备是平板电脑面板表面喷码一体化设备。设备包含上料区，上料移载机构，作业区（归正，喷码，扫码）、下料移载机构、下料区。上料及下料区包含输送带、自动落料组件、堆垛组件、移载机构。等等。仅限参考使用。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：670137
文件大小：58.26M
所需金币：10
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldasm、STEP、sldprt
软件版本：Solidworks 2019
作者
图图_
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标4 CDQSB20-40D-M9BL_0_0_0_.SLDASM316.84K
2软件图标9 CDQSB20-40D-M9BL_0_0_0_.stp256.73K
3软件图标3 E3Z_B61.SLDPRT65.59K
4软件图标9 EJW51-60.stp1.31M
5软件图标3 HI_WAD01-D80-M20-L150-001.sldprt88.86K
6软件图标3 HI_WAD01-D80-M20-L150-002.sldprt43.28K
7软件图标4 KPE51-B300-L1600-6-SA200-INV-12.5-A-S.SLDASM1.2M
8软件图标9 KPE51-B300-L1600-6-SA200-INV-12.5-A-S.stp2.37M
9软件图标4 KQQ01-B300-L1750-25-SA200-INV-5-E-S.SLDASM1.71M
10软件图标9 KQQ01-B300-L1750-25-SA200-INV-5-E-S.stp3.54M
11软件图标9 YBSC8b-10-550-BC-P-20-N-C-3.stp1.28M
12软件图标3 三色灯1.SLDPRT121.94K
13软件图标4 上料 升降入料机构.SLDASM272.18K
14软件图标3 上料 升降支撑板.SLDPRT77.36K
15软件图标3 上料 升降支撑板导柱.SLDPRT88.79K
16软件图标4 上料 移栽输送带.SLDASM412.41K
17软件图标3 上料 移栽输送带.SLDPRT194.59K
18软件图标3 上料挡板.SLDPRT57.33K
19软件图标4 上料机构.SLDASM347.83K
20软件图标3 上料机构1.SLDPRT179.75K
21软件图标3 上料架.SLDPRT1.18M
22软件图标4 上料架子.SLDASM463.26K
23软件图标4 上料组件.SLDASM3.18M
24软件图标3 下料机构1.SLDPRT160.16K
25软件图标4 下料组件.SLDASM3.13M
26软件图标4 作业区架子.SLDASM465.45K
27软件图标3 作业区架子.SLDPRT1.33M
28软件图标4 作业区输送台 两个.SLDASM3.67M
29软件图标4 作业区输送台 单个 右.SLDASM3.66M
30软件图标4 作业区输送台 单个 左.SLDASM3.66M
31软件图标9 全自动上下料喷码扫码机.STEP38.16M
32软件图标4 升降气缸 JCDQ63-20-M9BL.SLDASM273.69K
33软件图标9 升降气缸 JCDQ63-20-M9BL.stp209.43K
34软件图标3 吸盘连接件1.SLDPRT77.5K
35软件图标3 喷头.SLDPRT137.27K
36软件图标3 喷头支架.SLDPRT272.38K
37软件图标4 喷头组件1.SLDASM909.08K
38软件图标4 喷头调整 EJW51-60.SLDASM891.53K
39软件图标4 喷码机.SLDASM8.28M
40软件图标3 喷码机主机.SLDPRT327.67K
41软件图标4 喷码机构 2.SLDASM988.35K
42软件图标4 喷码机构.SLDASM999.67K
43软件图标3 外罩.SLDPRT3.12M
44软件图标3 导向机构.SLDPRT117.93K
45软件图标4 导柱气缸 MGPM25-50Z-M9BL_0_0_0_.SLDASM401.2K
46软件图标9 导柱气缸 MGPM25-50Z-M9BL_0_0_0_.stp382.54K
47软件图标3 小脚杯.SLDPRT80.13K
48软件图标3 工件.SLDPRT78.48K
49软件图标3 归正机构1.SLDPRT143.56K
50软件图标3 感应器支架.SLDPRT297.06K
51软件图标3 感应器支架2.SLDPRT106.14K
52软件图标4 感应器组件 2.SLDASM91.25K
53软件图标4 感应器组件E3Z-B61.SLDASM158.35K
54软件图标3 扫码器.SLDPRT116.03K
55软件图标4 扫码头组件1.SLDASM907.09K
56软件图标4 挂式 归正机构.SLDASM241.44K
57软件图标4 横方向真空引出型 头可摆动型 带缓冲器 ZP3E-YF63UMNJB10.SLDASM538.23K
58软件图标9 横方向真空引出型 头可摆动型 带缓冲器 ZP3E-YF63UMNJB10.stp420.72K
59软件图标4 止动气缸RS2H50A-30TL-M9BL_0_0_.SLDASM591.44K
60软件图标9 止动气缸RS2H50A-30TL-M9BL_0_0_.stp863.49K
61软件图标3 气缸连接件1.SLDPRT70.93K
62软件图标4 滑台 YBSC8b-10-550-BC-P-20-N-C-3.SLDASM768.28K
63软件图标3 滑台架子.SLDPRT916.41K
64软件图标3 滑台连接板.SLDPRT66.65K
65软件图标3 电控箱1.SLDPRT361.47K
66软件图标4 电控箱组件.SLDASM165.56K
67软件图标4 移栽机构.SLDASM1.78M
68软件图标4 脚杯 WAD01-D80-M20-L150.SLDASM108.52K
69软件图标3 脚杯安装板.SLDPRT68.13K
70软件图标3 链轮 VLC11-25-16-D10.SLDPRT275.66K
71软件图标9 链轮 VLC11-25-16-D10.stp345.93K
