一种用于自动拆托盘（栈板）的设备，也可以用于空托盘的堆叠收集；代替人工频繁放置空托盘，配合自动码垛设备，减少人工操作；托盘采用气动升降机构，导柱与直线轴承导向，运行平稳；空托盘输送采用链条机构，节约成本。

自动拆托盘机托盘库
首页>图纸库>机械设备>自动化设备2024-05-19报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
273

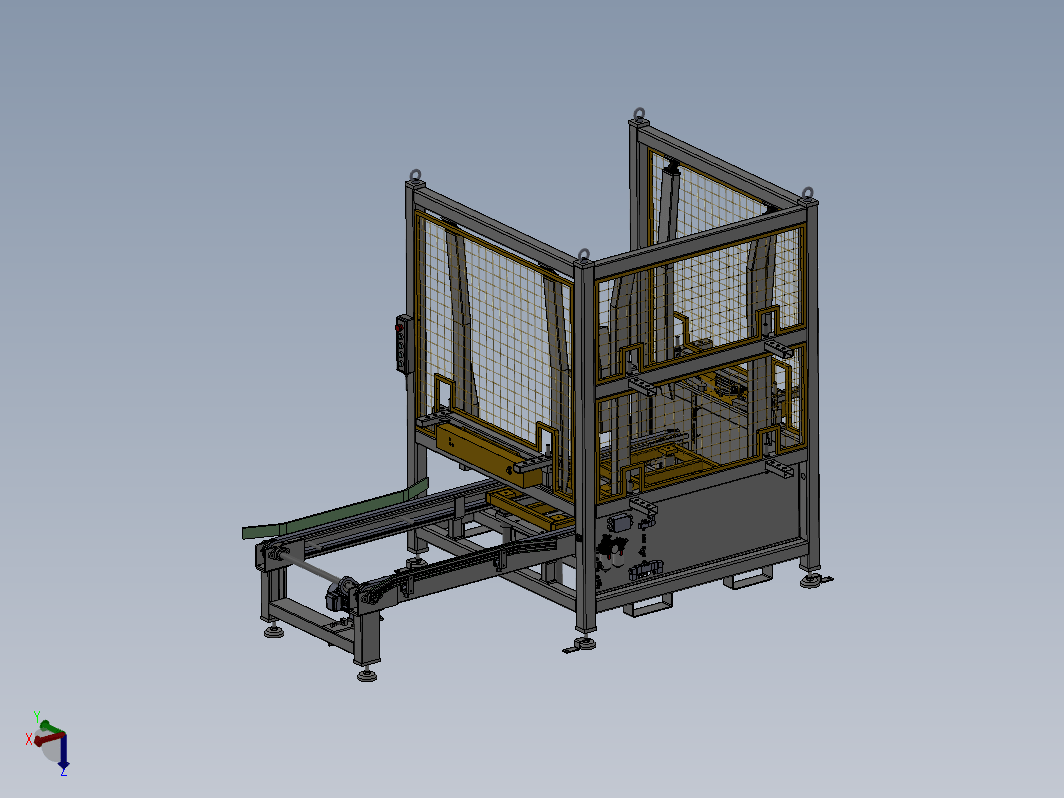

图纸预览图

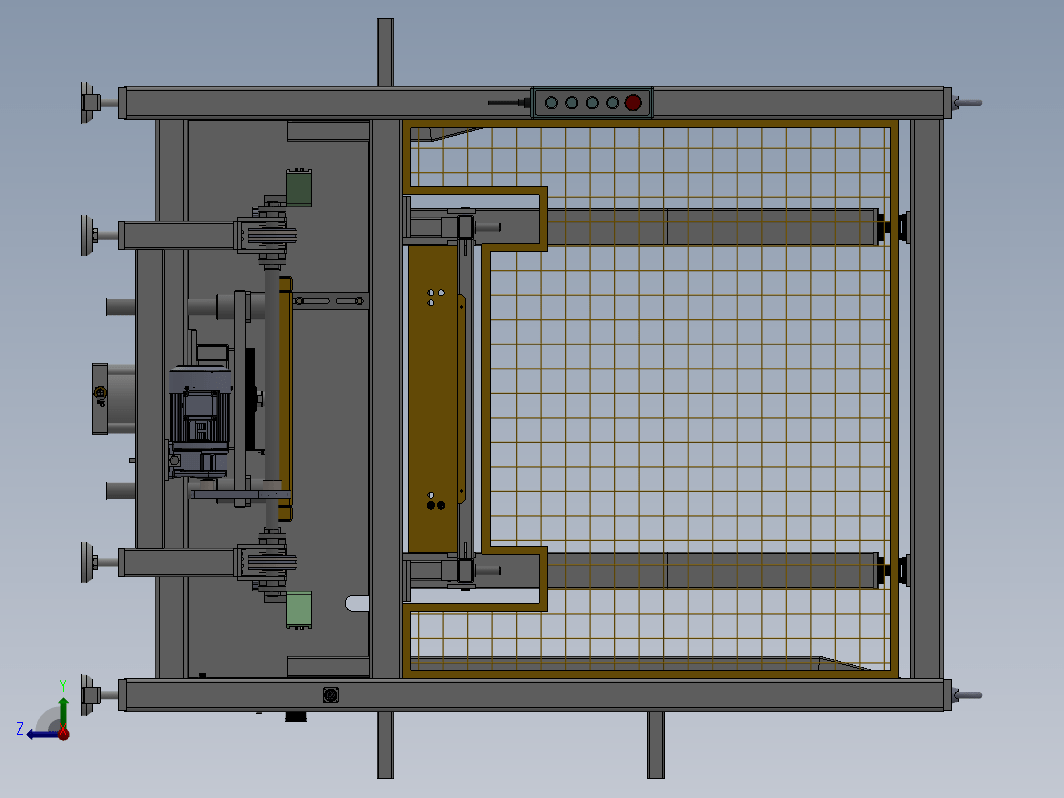

图纸预览图

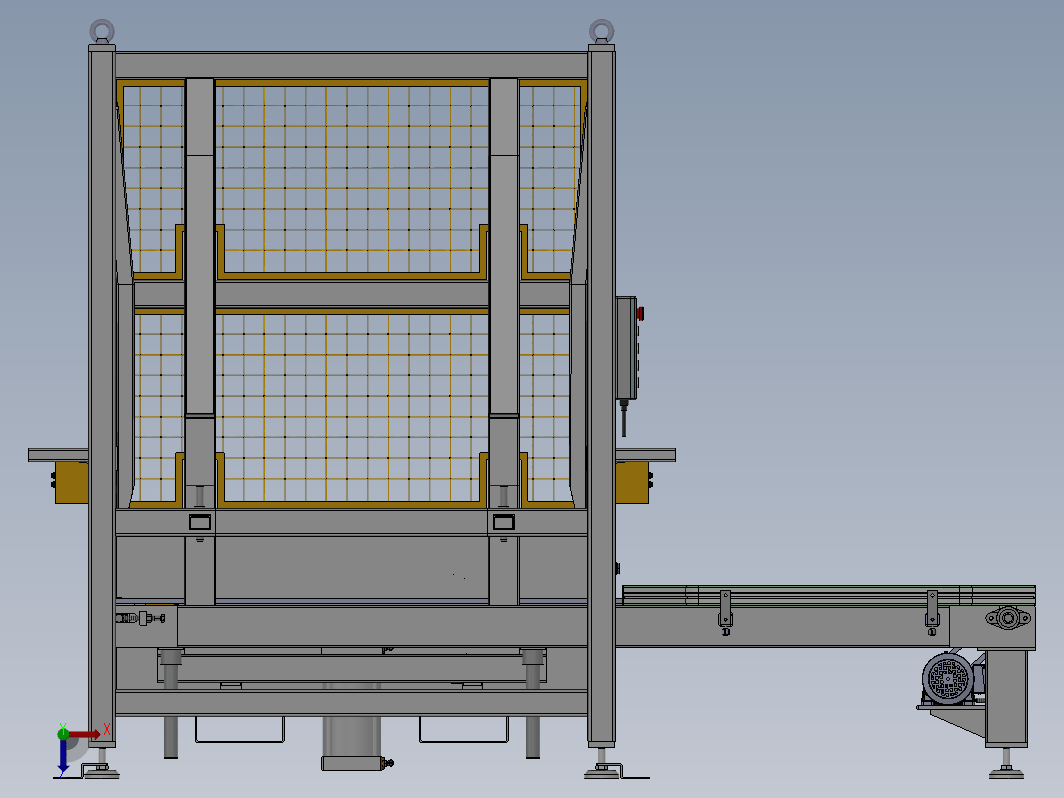

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
一种用于自动拆托盘（栈板）的设备，也可以用于空托盘的堆叠收集；代替人工频繁放置空托盘，配合自动码垛设备，减少人工操作；托盘采用气动升降机构，导柱与直线轴承导向，运行平稳；空托盘输送采用链条机构，节约成本。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：670105
文件大小：45.73M
所需金币：5
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm、STEP
软件版本：Solidworks 2016
作者
33666w
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 24芯接插件.SLDPRT210.81K
2软件图标3 BFC20001900-1200.SLDPRT539.64K
3软件图标3 GAC16-D20.SLDPRT72.58K
4软件图标3 GB／T5780-2000六角头螺栓C级(M14)×150900-1200.SLDPRT182.32K
5软件图标3 GB／T6170-20001型六角螺母A级和B级M14900-1200.SLDPRT119.79K
6软件图标3 HAQ11-M5-D30.SLDPRT47.63K
7软件图标3 M20x100地脚.SLDPRT100.97K
8软件图标3 PC1002.SLDPRT139.1K
9软件图标3 PC601.SLDPRT159.79K
10软件图标3 PE6.SLDPRT217.42K
11软件图标3 PL1002.SLDPRT209.22K
12软件图标3 SC160X250FA_000_.SLDPRT313.3K
13软件图标4 TPK-A-00 托盘库900-1200.SLDASM8.77M
14软件图标9 TPK-A-00 托盘库900-1200.STEP34.0M
15软件图标3 TPK-A-01 主架.SLDPRT2.98M
16软件图标4 TPK-A-02-00 托盘提升组件.SLDASM634.87K
17软件图标3 TPK-A-02-01 托盘提升架.SLDPRT426.03K
18软件图标3 TPK-A-02-02 提升底座.SLDPRT362.64K
19软件图标3 TPK-A-02-03 提升导柱.SLDPRT80.71K
20软件图标3 TPK-A-02-04 提升轴承座.SLDPRT132.62K
21软件图标3 TPK-A-02-05 感应块.SLDPRT96.66K
22软件图标3 TPK-A-02-06 浮动接头.SLDPRT105.99K
23软件图标3 TPK-A-02-07 光电支架.SLDPRT97.93K
24软件图标4 TPK-A-03-00 气动叉组件.SLDASM798.34K
25软件图标4 TPK-A-03-00-01 左气动叉组件.SLDASM780.04K
26软件图标3 TPK-A-03-01 气动叉基座.SLDPRT302.3K
27软件图标3 TPK-A-03-02 叉杆.SLDPRT119.9K
28软件图标3 TPK-A-03-03 气动连杆.SLDPRT84.07K
29软件图标3 TPK-A-03-04 旋转连接块.SLDPRT125.1K
30软件图标3 TPK-A-03-05 气动叉罩壳.SLDPRT136.92K
31软件图标3 TPK-A-04 侧导向固定座.SLDPRT137.57K
32软件图标3 TPK-A-05 侧导向.SLDPRT210.03K
33软件图标3 TPK-A-06 前导向.SLDPRT165.11K
34软件图标3 TPK-A-07 后导向.SLDPRT175.36K
35软件图标3 TPK-A-08 插销.SLDPRT97.12K
36软件图标3 TPK-A-09 接近开关支架.SLDPRT80.53K
37软件图标4 TPK-A-10-00 电气组件.SLDASM1.67M
38软件图标3 TPK-A-10-01 电气安装板.SLDPRT63.89K
39软件图标3 TPK-A-11 侧封板.SLDPRT126.61K
40软件图标3 TPK-A-12 后栏.SLDPRT558.06K
41软件图标3 TPK-A-13 侧栏.SLDPRT299.85K
42软件图标4 TPK-A-14-00 出库双链线.SLDASM5.43M
43软件图标3 TPK-A-14-01 侧板A.SLDPRT306.74K
44软件图标3 TPK-A-14-02 侧板B.SLDPRT300.45K
45软件图标3 TPK-A-14-03 主动轴.SLDPRT109.4K
46软件图标3 TPK-A-14-04 从动轴.SLDPRT89.35K
47软件图标3 TPK-A-14-09 主动轴隔套.SLDPRT97.03K
48软件图标3 TPK-A-14-10 从动轴隔套.SLDPRT93.44K
49软件图标3 TPK-A-14-11 链轮压板.SLDPRT73.65K
50软件图标3 TPK-A-14-12 支腿.SLDPRT227.19K
51软件图标3 TPK-A-14-13 导向板.SLDPRT240.42K
52软件图标3 TPK-A-14-14 导向调节座.SLDPRT83.84K
53软件图标3 TPK-A-14-15 导向杆.SLDPRT78.49K
54软件图标3 TPK-A-14-16 固定支撑.SLDPRT113.72K
55软件图标3 TPK-A-15 地脚固定件.SLDPRT90.16K
56软件图标3 光电开关 E3Z-D81[OMRON].SLDPRT101.56K
57软件图标3 减速电机 SH11-04A[利明].SLDPRT6.23M
58软件图标3 分线盒.sldprt119.17K
59软件图标3 双排链条10B-2.SLDPRT68.37K
60软件图标3 吊环M20.SLDPRT170.25K
61软件图标3 带肩铰链销 MIJ04-D10-L22[怡合达].SLDPRT120.97K
62软件图标3 带肩铰链销 MIJ04-D25-L30[怡合达].SLDPRT88.21K
63软件图标3 带肩铰链销 MIT04-M-D16-L92[怡合达].SLDPRT85.65K
64软件图标3 手阀 PHV10A[亚德客].SLDPRT94.61K
65软件图标3 拧入型接头 SJSPB36[米思米].SLDPRT104.31K
66软件图标3 按钮盒900-1200.SLDPRT184.64K
67软件图标3 接头 BPM6[亚德客].SLDPRT169.94K
68软件图标3 接头 PC1003[亚德客].SLDPRT141.6K
69软件图标3 接头 PC601[亚德客].SLDPRT171.46K
70软件图标3 接头 PE10[亚德客].SLDPRT204.19K
71软件图标3 接头 PG10-6[亚德客].SLDPRT151.16K
72软件图标3 接头 PL1003[亚德客].SLDPRT237.49K
73软件图标3 接近开关 E2E-X3D1-N-Z[OMRON].SLDPRT118.84K
74软件图标3 旋转气缸 HRQ50A[亚德客].SLDPRT544.14K
75软件图标3 气缸附件 F-SE50CB[亚德客].SLDPRT182.54K
76软件图标3 气缸附件 F-SI50CR[亚德客].SLDPRT101.69K
77软件图标3 深沟球轴承 6205Z.SLDPRT468.04K
78软件图标3 滚子链10B-1.SLDPRT79.55K
79软件图标3 电磁阀 4V11006B[亚德客].sldprt163.31K
80软件图标3 电磁阀 4V330C10B[亚德客].sldprt163.41K
81软件图标3 直线轴承 LMQ11-d40[怡合达].SLDPRT150.5K
82软件图标3 调速阀 PSA10[亚德客].SLDPRT103.69K
83软件图标3 轴承 BDU-205[怡合达].SLDPRT127.25K
84软件图标3 防水接头M18.SLDPRT160.4K
85软件图标3 鱼眼接头 F-M10X125U[亚德客].SLDPRT188.89K
