自动升降料仓模组

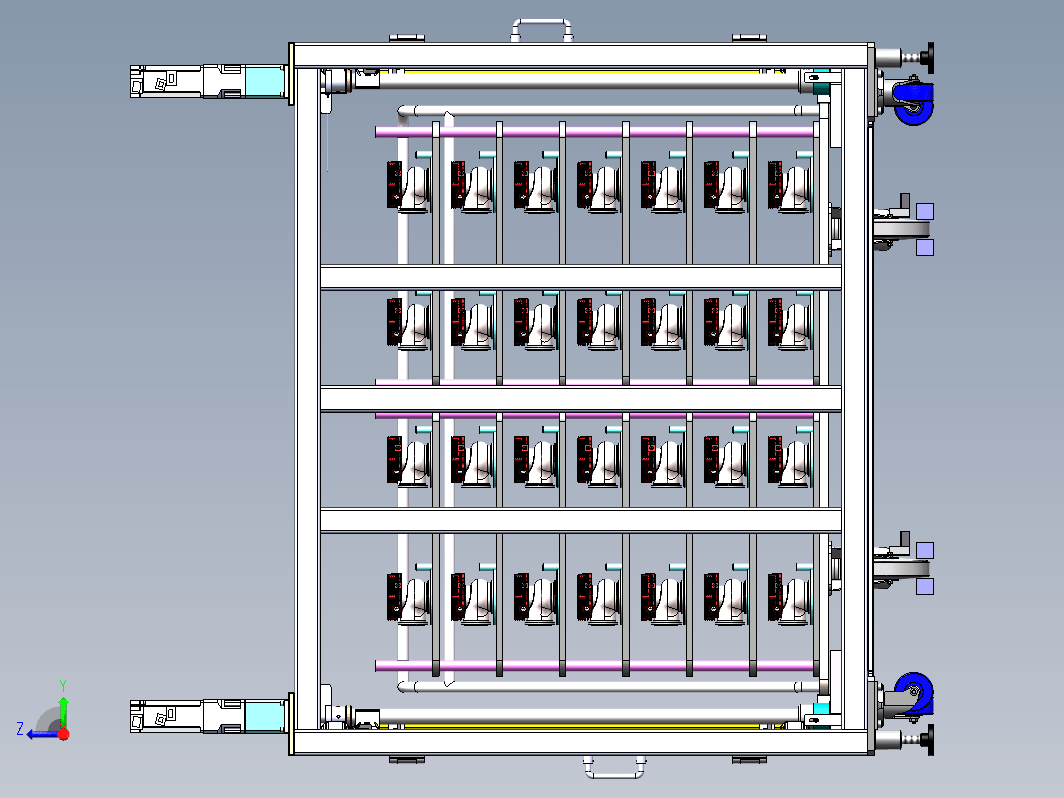

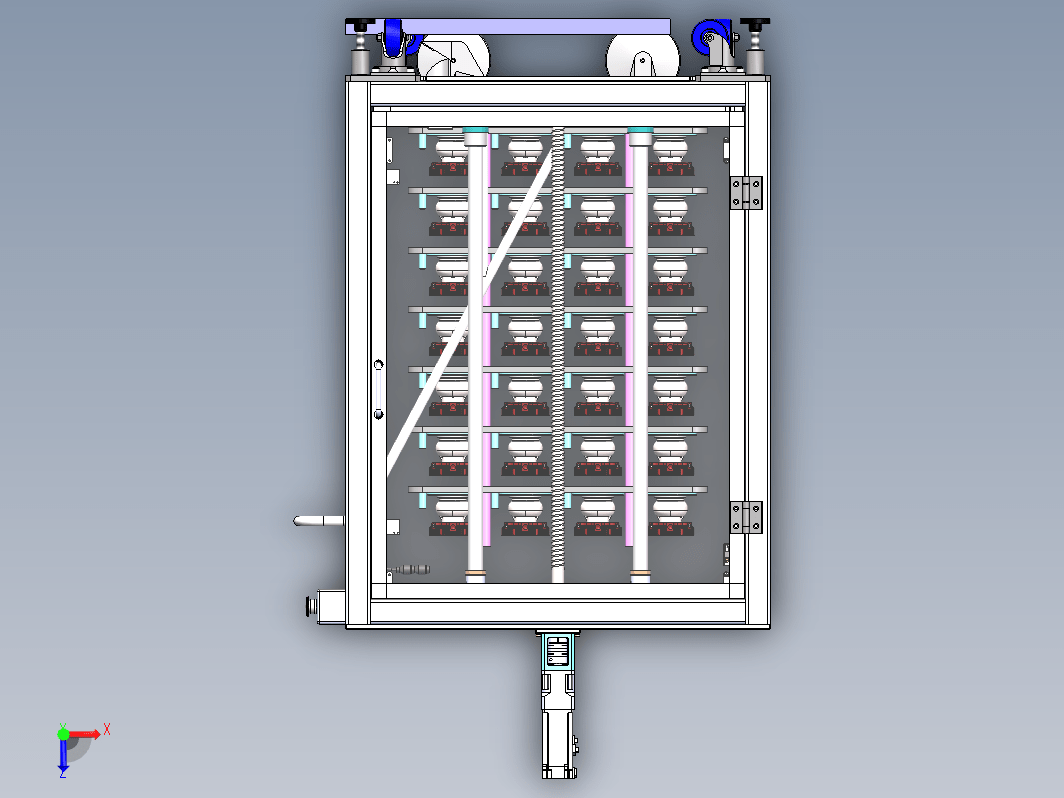

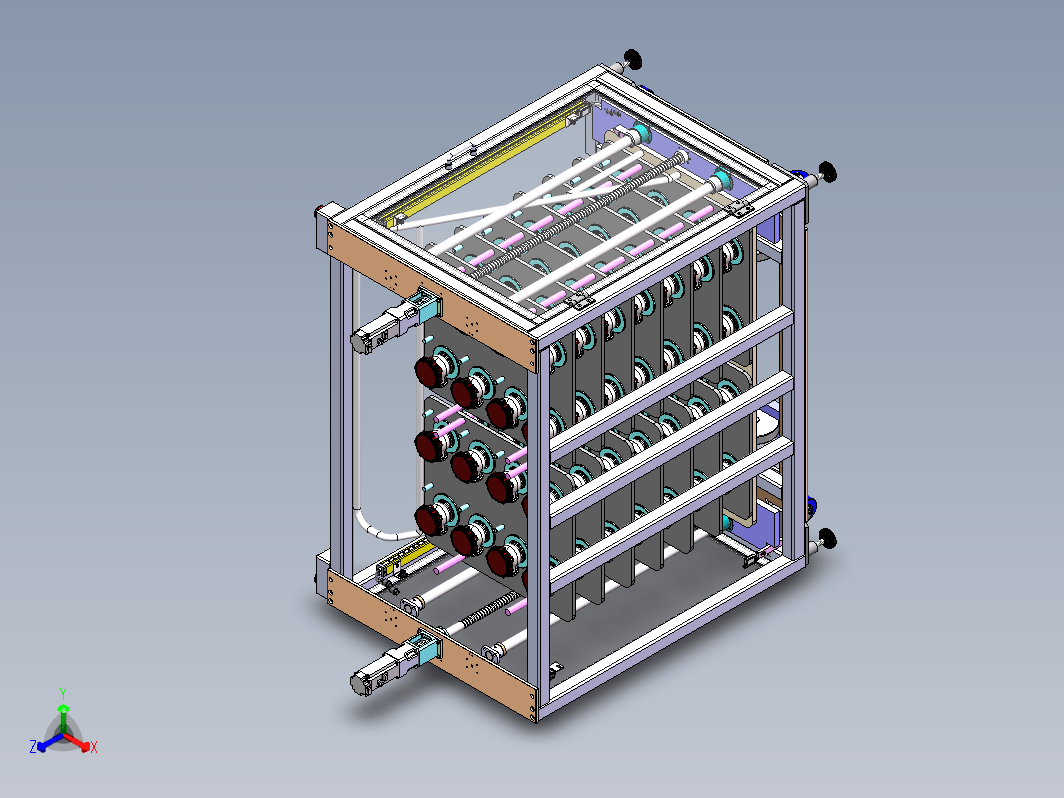

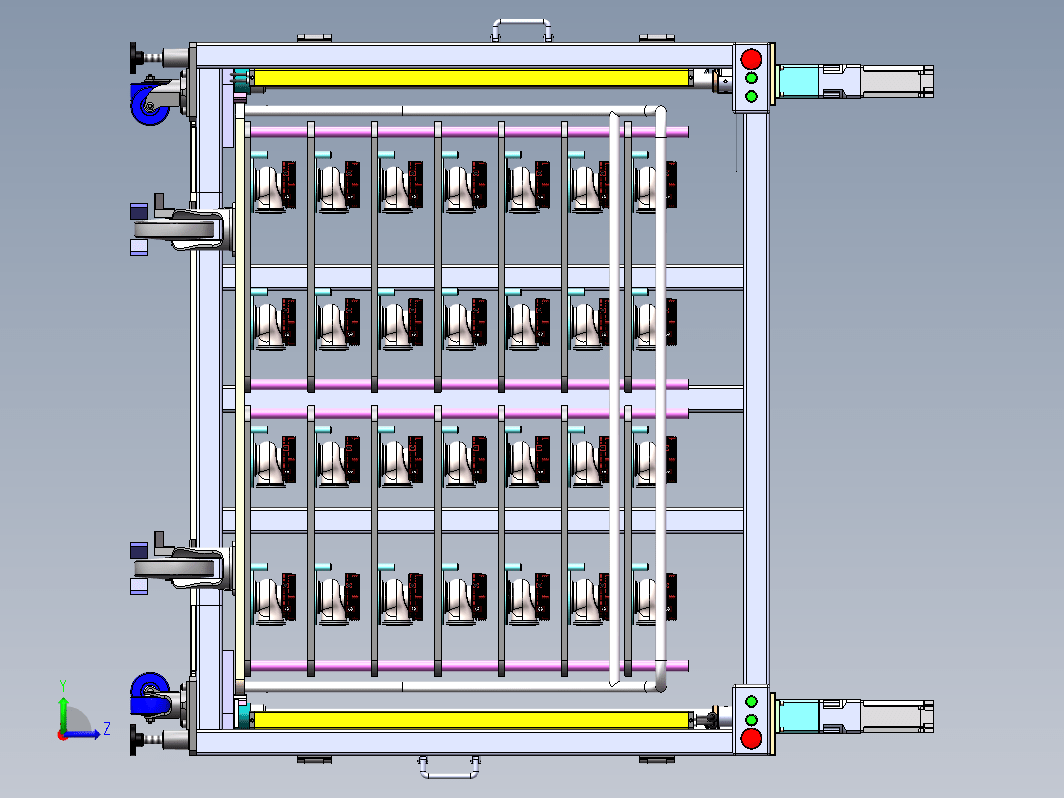

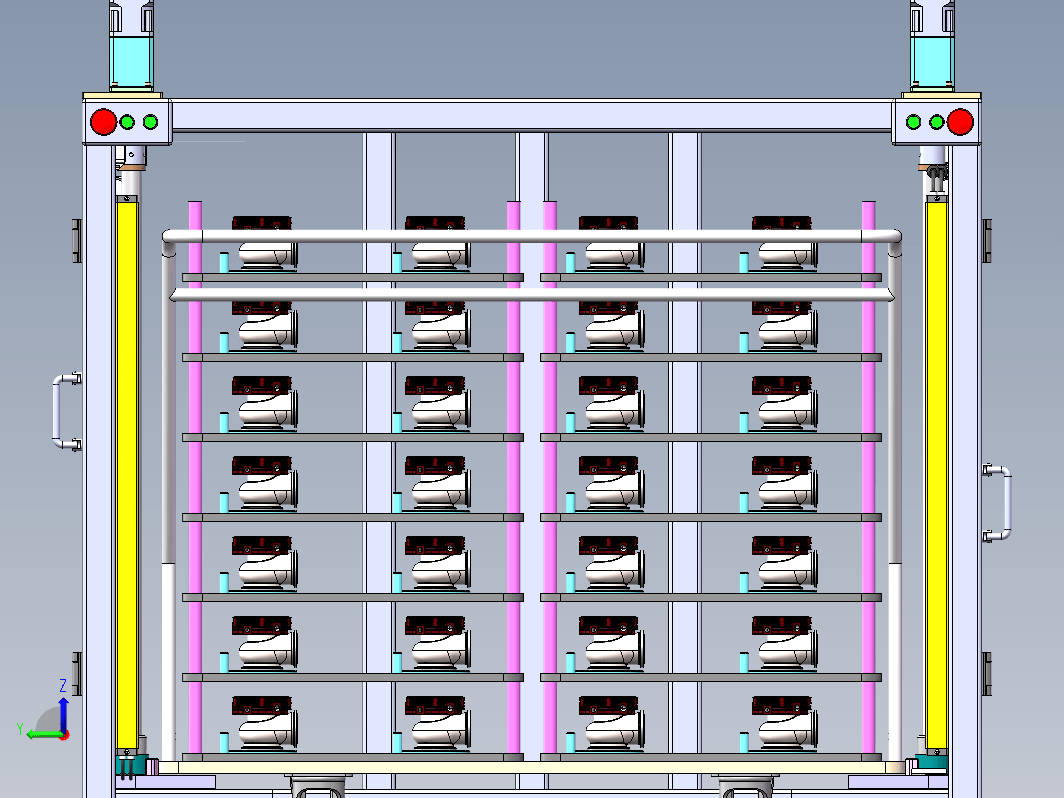

图纸描述
升降料仓模组设备运行简介：1.升降料仓放入第一块空托盘 ；2.料仓升入最高位置，保证作业员放入高度在900mm左右；3.放满后放入第二块空托盘；4.双手按钮启动升降功能，料仓下降一个托盘高度，保证作业员放入高度在900mm左右，以此类推；5.满料后插入快拆把手将料车推入上料仓，快拆把手取出。
下载需要3金币 推广可免费下载
立即下载 收藏
图纸信息
作者
绘图学习
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  (急停)E-STOP_22.SLDPRT | 376.16K |
| 2 | 22普通按钮-绿.SLDPRT | 85.58K |
| 3 | AOB01-1530B 连接块.SLDPRT | 77.15K |
| 4 | B6201ZZ.SLDPRT | 144.4K |
| 5 | B7004.sldprt | 168.16K |
| 6 |  CAL75-0228.sldasm | 181.92K |
| 7 | CAL75adjuster-0228.sldprt | 54.01K |
| 8 | CAL75bearing-0228.sldprt | 69.33K |
| 9 | CAL75body-0228.sldprt | 133.45K |
| 10 | CAL75plate-0228.sldprt | 89.3K |
| 11 | CAL75stopper-0228.sldprt | 58.02K |
| 12 | CAL75swivel-0228.sldprt | 162.83K |
| 13 | CAL75wheel-0228.sldprt | 120.76K |
| 14 | CNGK150-R.SLDPRT | 182.67K |
| 15 | CNGS150-R.SLDPRT | 242.73K |
| 16 | DEFAULT_1-1.sldprt | 26.63K |
| 17 | DEFAULT_1-2.sldprt | 41.21K |
| 18 | DEFAULT_1-3.sldprt | 24.74K |
| 19 | DEFAULT_1.sldasm | 53.65K |
| 20 | DEFAULT_1.sldprt | 31.64K |
| 21 | E2E_X1C1.SLDASM | 73.11K |
| 22 | E2E_X1C1_BASE.SLDPRT | 36.63K |
| 23 | E2E_X1C1_NUT.SLDPRT | 37.18K |
| 24 | E32_D211R.SLDASM | 65.41K |
| 25 | E32_D211R_ATTACHMENT.SLDASM | 33.84K |
| 26 | E32_D211R_FIBER.SLDPRT | 24.74K |
| 27 | E32_D211R_NUT.SLDPRT | 30.46K |
| 28 | E32_E211_BASE.SLDPRT | 53.27K |
| 29 | E39_F9.SLDPRT | 31.74K |
| 30 | EE_SX674.SLDPRT | 82.16K |
| 31 | GPX65单级.SLDPRT | 176.67K |
| 32 | HG-KN43BJ-S100.SLDPRT | 182.09K |
| 33 | HHSZ65.SLDPRT | 166.61K |
| 34 | LHFCDM30L-MISUMI.SLDPRT | 102.28K |
| 35 | M5.SLDPRT | 413.56K |
| 36 | R25-10T3-FSI-934-1047-0.05.SLDPRT | 2.03M |
| 37 | R25-5T3-FSI上银螺母.SLDPRT | 110.56K |
| 38 | SACC40-15-16.SLDPRT | 490.72K |
| 39 | Sensor安装架.SLDPRT | 126.09K |
| 40 | STHCB30.SLDPRT | 111.61K |
| 41 | Tial wastegate MV-R 44.SLDPRT | 4.76M |
| 42 | UWAFN100.SLDASM | 146.01K |
| 43 | XTGM40-20J(20x35x840).SLDPRT | 325.44K |
| 44 | XV-155-1C25.sldprt | 1.04M |
| 45 |  zz视频.mp4 | 787.53K |
| 46 | 上料机架.SLDPRT | 274.7K |
| 47 | 上料模组.SLDASM | 229.51K |
| 48 | 上料靠边.SLDPRT | 107.04K |
| 49 | 上机架门.SLDPRT | 199.99K |
| 50 | 上机架门组.SLDASM | 289.72K |
| 51 | 丝杆组.SLDASM | 1.75M |
| 52 | 丝杆装配体.SLDASM | 1.96M |
| 53 | 丝杆锁紧螺母.SLDPRT | 160.14K |
| 54 | 优力胶缓冲.SLDPRT | 100.87K |
| 55 | 传感器固定.SLDASM | 95.97K |
| 56 | 传感器支架2.SLDPRT | 107.65K |
| 57 | 侧挡.SLDPRT | 105.04K |
| 58 | 入料光电固定.SLDPRT | 102.09K |
| 59 | 升降料仓模组.SLDASM | 5.59M |
| 60 | 固定顶板.SLDPRT | 204.46K |
| 61 | 安装板.SLDPRT | 393.53K |
| 62 | 导向轴.SLDPRT | 73.37K |
| 63 | 导向连接.SLDPRT | 145.77K |
| 64 | 开拔网www.sanweimoxing.com_底板 .SLDPRT | 330.11K |
| 65 | 开拔网www.sanweimoxing.com_架.SLDPRT | 121.63K |
| 66 | 感应片.SLDPRT | 114.65K |
| 67 | 推车把手.SLDPRT | 144.17K |
| 68 | 推车靠边-1.SLDPRT | 72.24K |
| 69 | 推车靠边.SLDPRT | 71.15K |
| 70 | 料仓机架.SLDASM | 724.09K |
| 71 | 料仓机架.SLDPRT | 427.08K |
| 72 | 料盘.SLDPRT | 289.35K |
| 73 | 料车底板.SLDPRT | 74.02K |
| 74 | 机架-铝型材 sensor组-B.SLDASM | 164.49K |
| 75 | 框架.SLDASM | 3.9M |
| 76 | 正泰3孔开关盒.SLDPRT | 110.25K |
| 77 | 点击查看更多.url | 0.12K |
| 78 | 电机固定-1.SLDPRT | 206.95K |
| 79 | 电机固定.SLDPRT | 146.02K |
| 80 | 磁铁碰吸块座.SLDPRT | 75.61K |
| 81 | 磁铁碰固定座.SLDPRT | 193.67K |
| 82 | 磁铁碰组.SLDASM | 101.12K |
| 83 | 移栽板.SLDPRT | 226.45K |
| 84 | 轮子导向.SLDPRT | 45.54K |
| 85 | 轴承套-1.SLDPRT | 74.96K |
| 86 | 轴承套.SLDPRT | 128.41K |
| 87 | 轴承座.SLDPRT | 173.6K |
| 88 | 轴承座盖.SLDPRT | 117.23K |
| 89 | 载具模组.SLDASM | 1.96M |
| 90 | 进料支棒-1.SLDPRT | 65.04K |
| 91 | 进料支棒.SLDPRT | 64.79K |
| 92 | 镜向推车靠边.SLDPRT | 51.04K |
| 93 | 升降料仓模组.ppt | 881.0K |
| 94 |  升降料仓模组.x_t | 8.28M |
