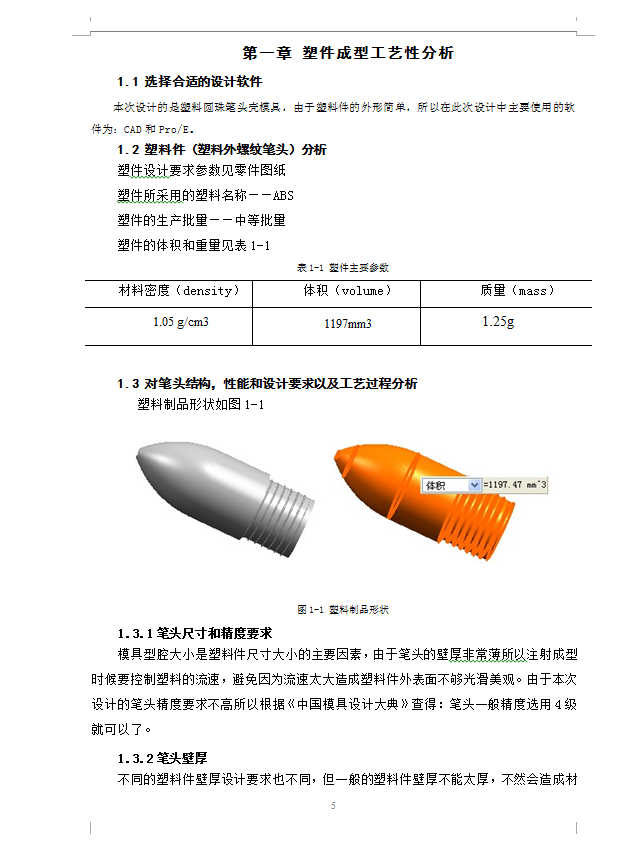

设计简介：本次设计的塑料件为外螺纹笔头注射模，所用的材料为ABS塑料，设计过程中主要是利用ProE进行三维建模具，然后在利用CAD和proE完成装配图和零件图的设计和绘制。通过对零件的分析本次设计采用了侧抽芯成型。本文主要对设计过程和计算过程进行分析和总结。

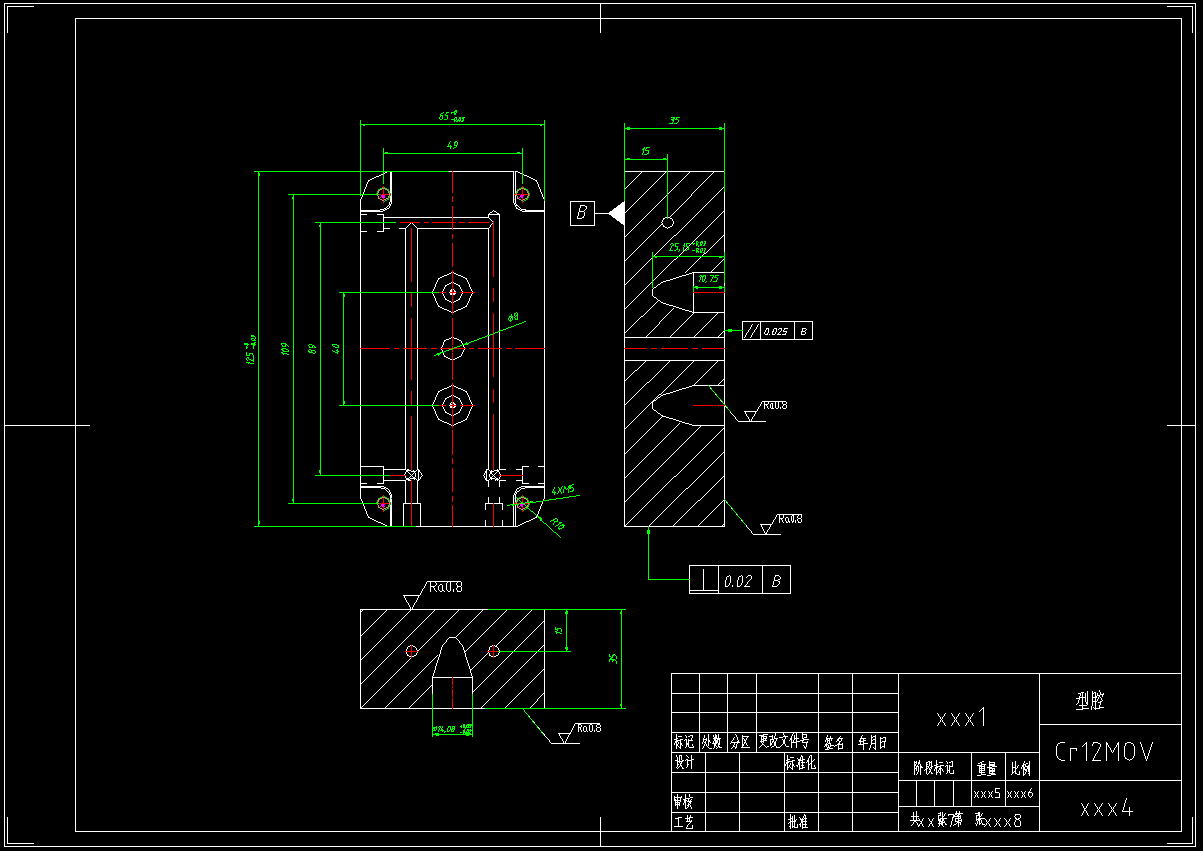

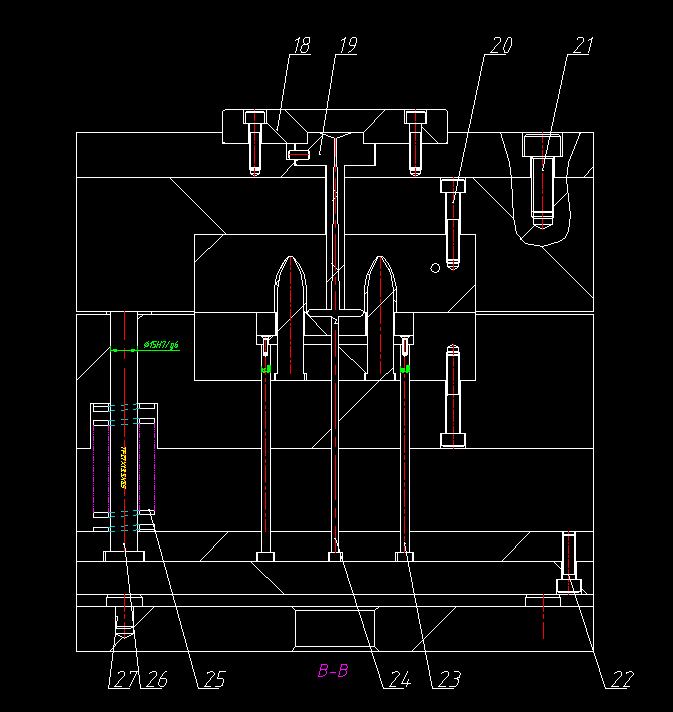

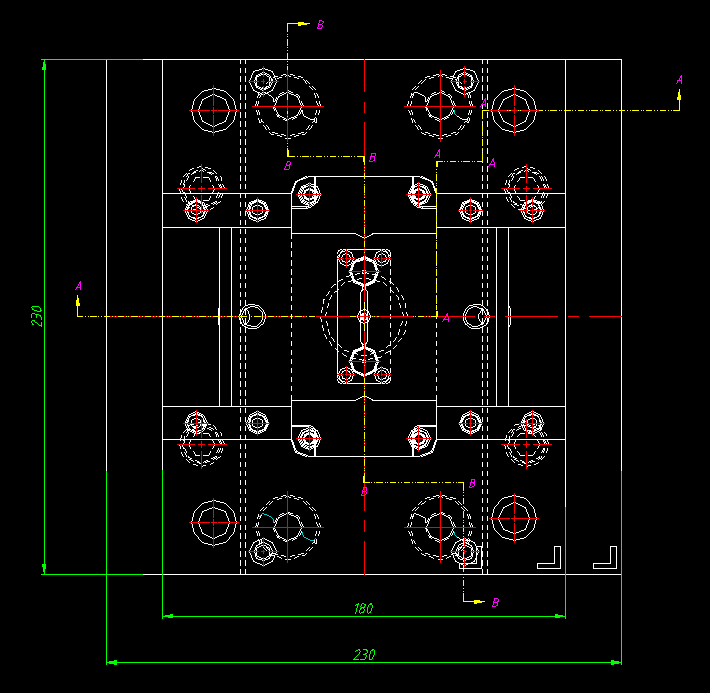

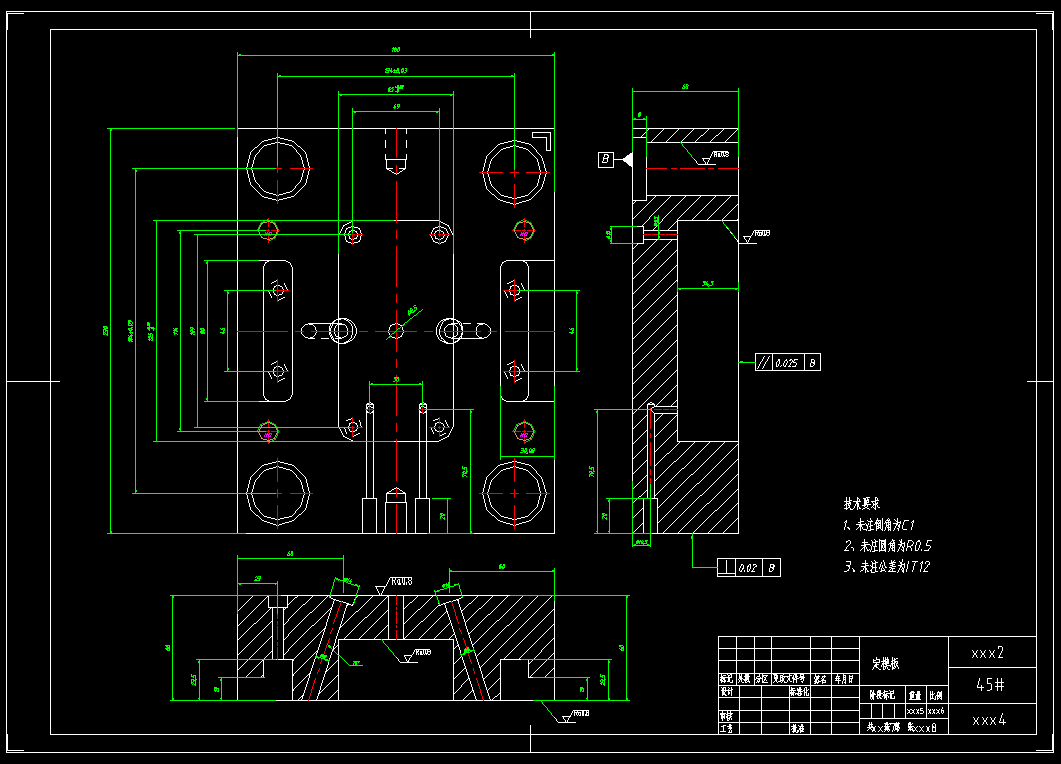

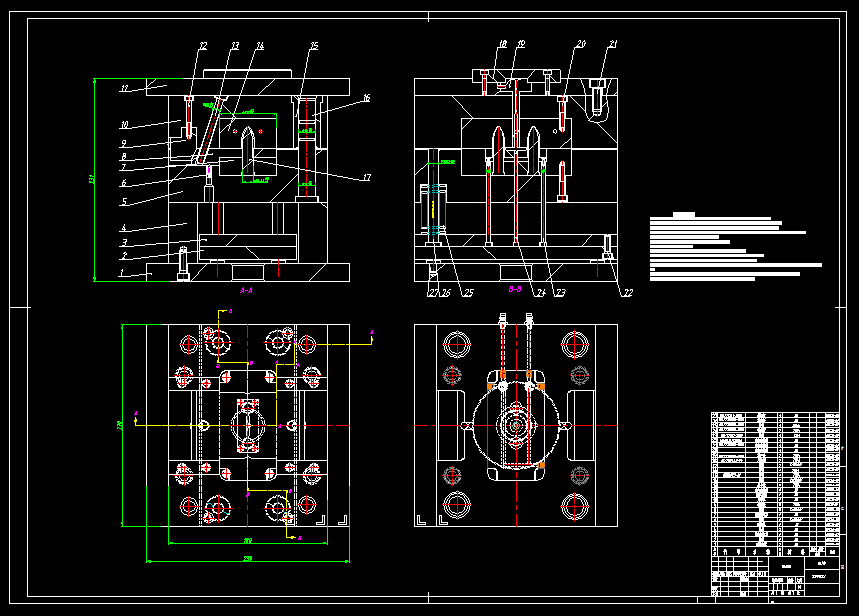

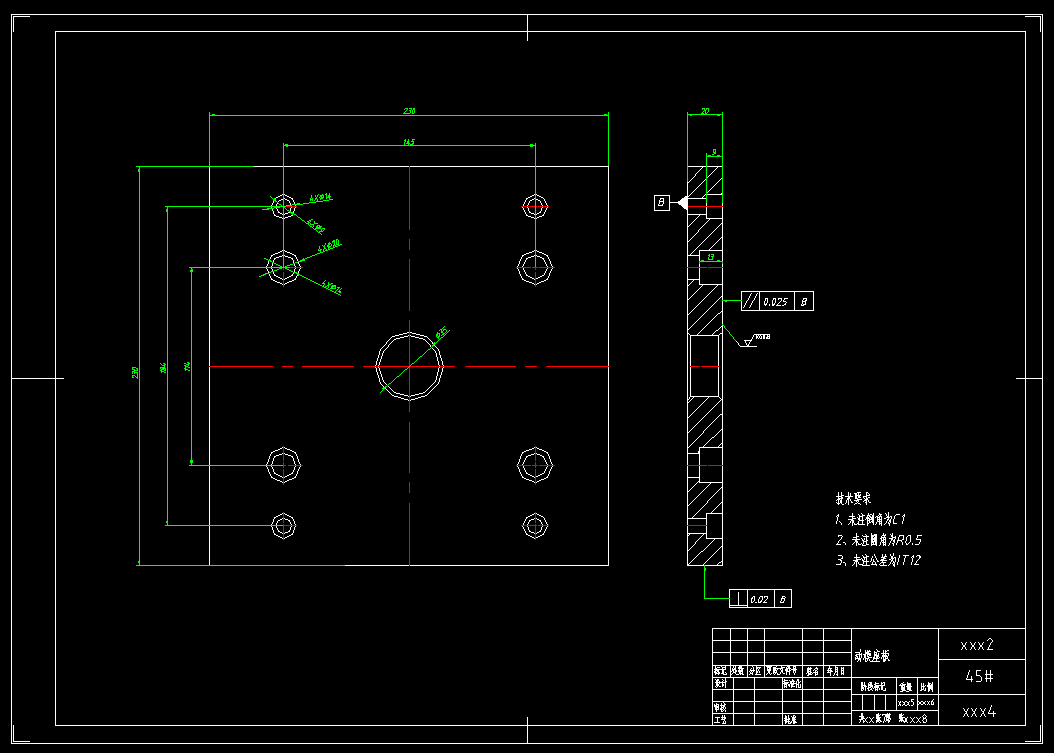

塑料外螺纹笔头注塑模具设计
图纸描述
设计简介：本次设计的塑料件为外螺纹笔头注射模，所用的材料为ABS塑料，设计过程中主要是利用ProE进行三维建模具，然后在利用CAD和proE完成装配图和零件图的设计和绘制。通过对零件的分析本次设计采用了侧抽芯成型。本文主要对设计过程和计算过程进行分析和总结。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201055
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  注意：打开文件说明！！.txt | 0.61K |
| 2 |  塑料外螺纹笔头注塑模具设计.dwg | 485.95K |
| 3 | 塑料外螺纹笔头注塑模具设计-说明书.doc | 906.0K |
