汽车天窗气动夹取吊运设备
图纸描述

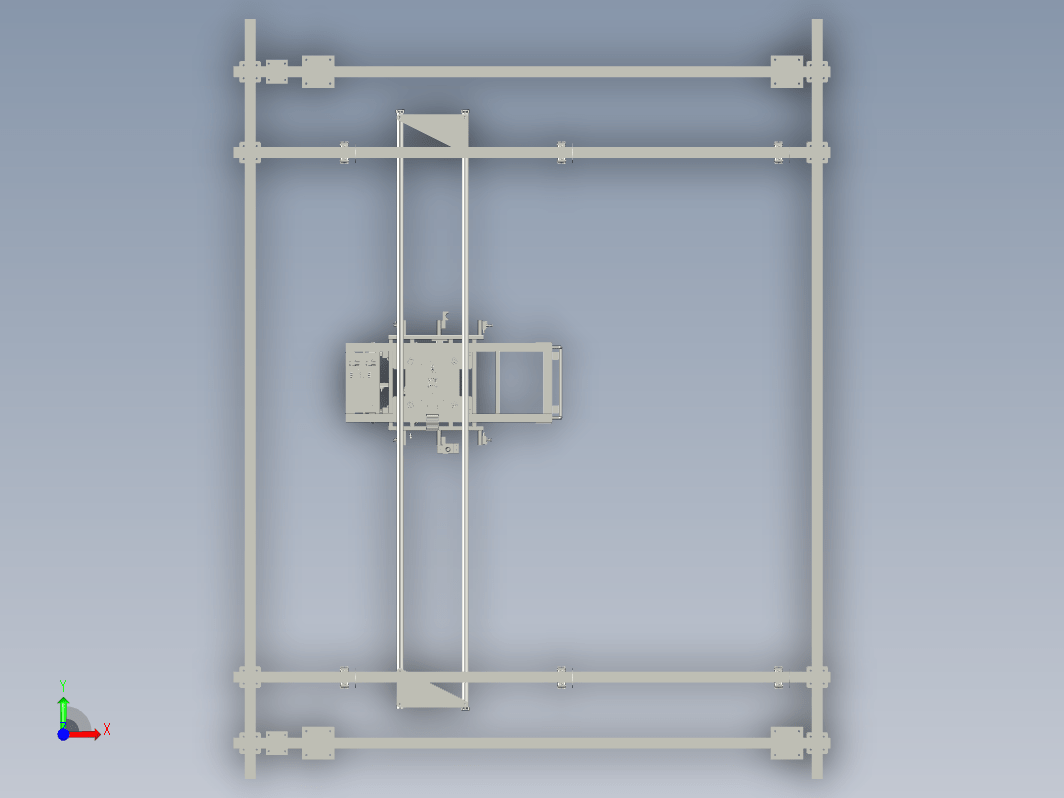

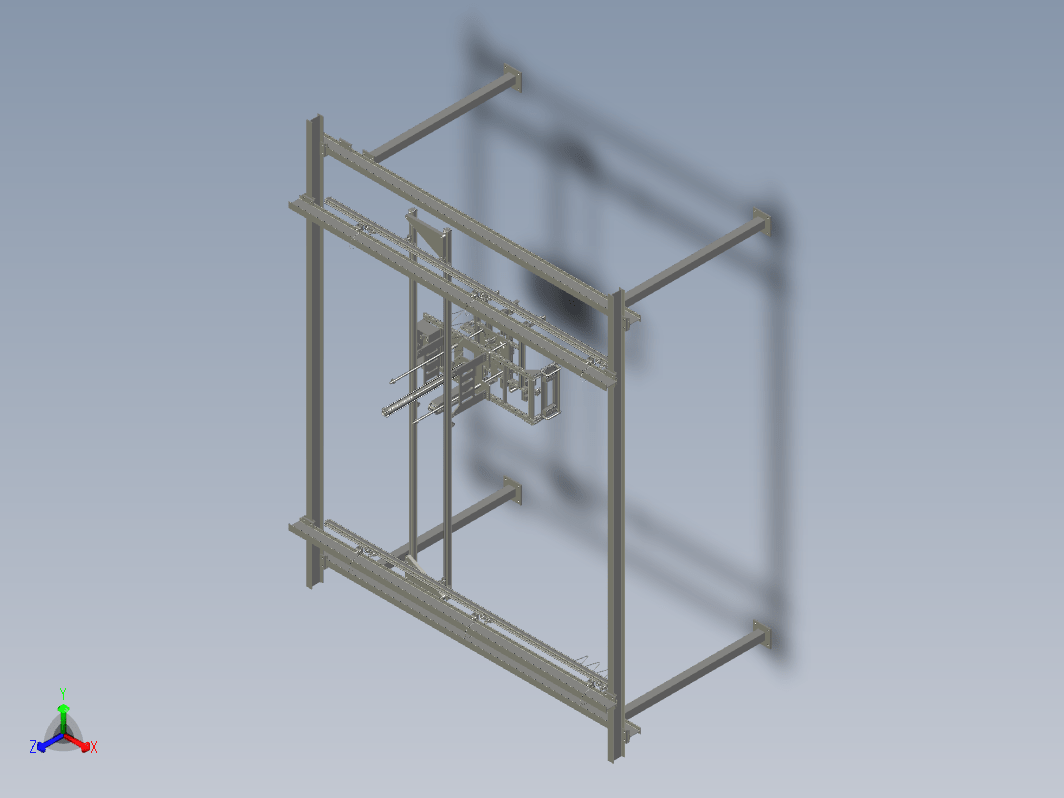

本图纸是汽车天窗气动夹取吊运设备的三维模型设计，气动吊运天窗组件立柱采用120x120方管、横梁采用20#工字钢、I型KBK轨道，占地5.6米x5米，高3.1米，提升距离1.3米，水平运动3.5米x3.5米，载重50Kg，人工气动控制，所有吊点采用2次保护。天窗夹持部位采用快换设计，方便换型。
下载需要3金币 推广可免费下载
立即下载 收藏
图纸信息
作者
机米螺丝
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  汽车天窗气动夹取吊运设备.stp | 24.87M |
