平顶链板输送机
图纸描述

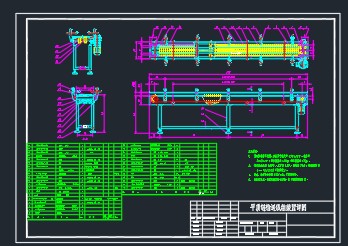

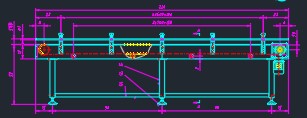

平顶链板输送线结构简单、维修方便、外形美观、运行可靠、布局灵活。平顶链宽度：61、82.5、83.8、87、88.9、114.3、152.4、190.5、254、304.8（mm）；节距为38.1mm；转弯半径≥600mm。平顶链板输送线主体结构采用不锈钢或铝型材制作，工作面链板可选择不锈钢或工程塑料平顶链。广泛应用于饮料、啤酒、食品、制药、印刷、化妆品、电子等行业的生产流水线。本图为某型号平顶链板输送线设计安装详图。
下载需要15金币 推广可免费下载
立即下载 收藏
图纸信息
作者
一个丝
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  平顶链板输送机.dwg | 1.3M |
| 2 |  平顶链板输送机1.bak | 1.3M |
| 3 | 平顶链板输送机1.dwg | 1.07M |
| 4 | 平顶链板输送机设计详图.bak | 769.94K |
| 5 | 平顶链板输送机设计详图.dwg | 769.94K |
| 6 |  平顶链板输送线结构简单.docx | 16.01K |
