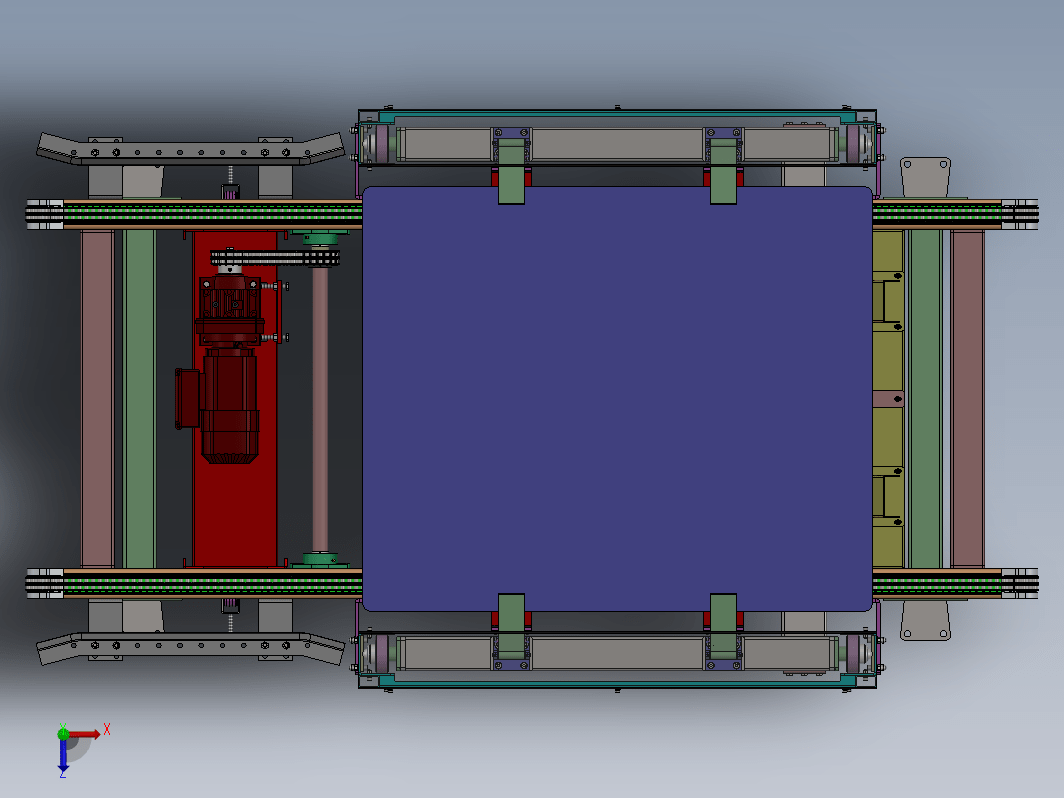

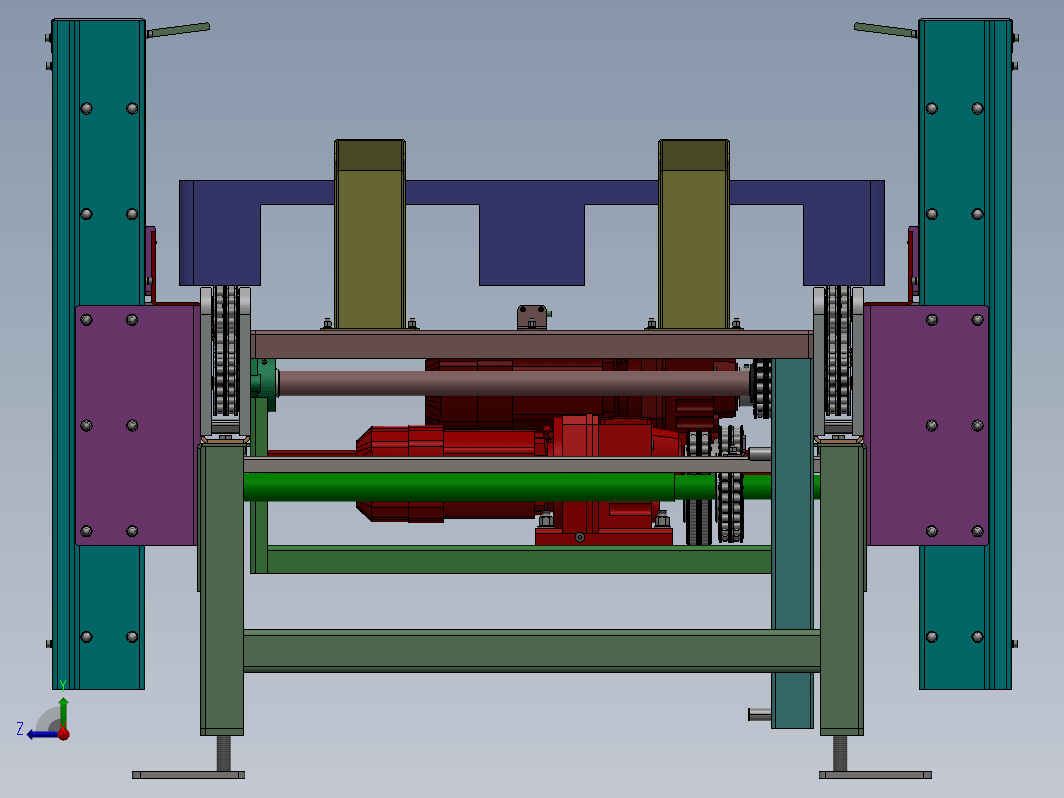

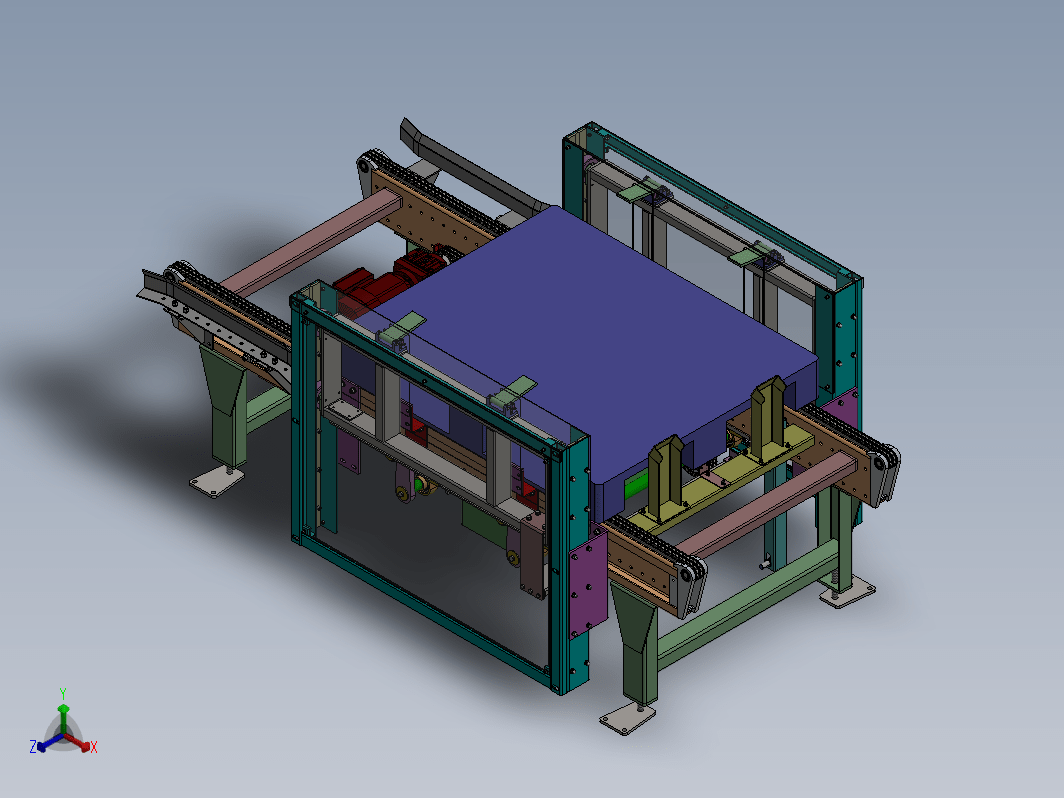

栈板托板堆叠叠盘机，实际投产使用设备，文件含参数可编辑，SolidWorks2016版本，应用于自动化上下料，托盘码垛堆叠项目中，图纸完成，很具体实际参考使用价值。

栈板托板堆叠叠盘机（实际投产）

首页>图纸库>机械设备>自动化设备2024-05-06报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0

1

398

图纸描述

栈板托板堆叠叠盘机，实际投产使用设备，文件含参数可编辑，SolidWorks2016版本，应用于自动化上下料，托盘码垛堆叠项目中，图纸完成，很具体实际参考使用价值。

下载需要3金币 推广可免费下载

立即下载 收藏

图纸信息

图纸ID ：669604

文件大小：63.23M

所需金币：3

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：sldasm、STEP、sldprt

软件版本：Solidworks 2016

作者

追光者

已分享: 份作品

关注

咨询

文件列表

#	文件名称	大小
1	!!叠盘机.SLDASM	9.4M
2	!!叠盘机.STEP	53.77M
3	00视频.mp4	787.53K
4	11.sldprt	138.0K
5	12.sldprt	140.5K
6	1200X1000X150川型托盘.SLDPRT	270.0K
7	13.sldprt	138.0K
8	14.sldprt	1.05M
9	AWS5_30.sldprt	209.0K
10	G6传感器.SLDPRT	424.5K
11	GB893．1-86孔用弹性挡圈A型42.SLDPRT	180.5K
12	GB893．2-86孔用弹性挡圈B型62.SLDPRT	170.5K
13	GB894．1-86轴用弹性挡圈A型15.SLDPRT	170.5K
14	GB923-88盖形螺母M8.SLDPRT	222.0K
15	GB／T1096-1979普通平键C型10×28.SLDPRT	183.0K
16	GB／T1096-2003普通平键A型8×28.SLDPRT	243.0K
17	GB／T276-94深沟球轴承6004-2RZ.SLDPRT	745.0K
18	GB／T276-94深沟球轴承61902-2RZ.SLDPRT	999.5K
19	GB／T276-94深沟球轴承6305-2Z.SLDPRT	999.5K
20	GB／T41-20001型六角螺母C级M10.SLDPRT	119.07K
21	GB／T41-20001型六角螺母C级M12.SLDPRT	197.0K
22	GB／T41-20001型六角螺母C级M16.SLDPRT	197.0K
23	GB／T41-20001型六角螺母C级M6.SLDPRT	195.0K
24	GB／T41-20001型六角螺母C级M8.SLDPRT	220.0K
25	GB／T5781-2000六角头螺栓全螺纹C级M10×20.SLDPRT	385.0K
26	GB／T5781-2000六角头螺栓全螺纹C级M10×25.SLDPRT	397.5K
27	GB／T5781-2000六角头螺栓全螺纹C级M10×30.SLDPRT	190.11K
28	GB／T5781-2000六角头螺栓全螺纹C级M10×40.SLDPRT	329.0K
29	GB／T5781-2000六角头螺栓全螺纹C级M12×40.SLDPRT	334.0K
30	GB／T5781-2000六角头螺栓全螺纹C级M8×25.SLDPRT	327.5K
31	GB／T5781-2000六角头螺栓全螺纹C级M8×40.SLDPRT	407.5K
32	GB／T5781-2000六角头螺栓全螺纹C级M8×60.SLDPRT	325.0K
33	GB／T70．1-2000内六角圆柱头螺钉M10×20.SLDPRT	233.0K
34	GB／T70．1-2000内六角圆柱头螺钉M12×55.SLDPRT	234.5K
35	GB／T70．1-2000内六角圆柱头螺钉M3×12.SLDPRT	234.0K
36	GB／T70．1-2000内六角圆柱头螺钉M4×12.SLDPRT	236.0K
37	GB／T70．1-2000内六角圆柱头螺钉M6×16.SLDPRT	236.0K
38	GB／T70．1-2000内六角圆柱头螺钉M6×20.SLDPRT	234.5K
39	GB／T70．1-2000内六角圆柱头螺钉M6×30.SLDPRT	233.0K
40	GB／T70．1-2000内六角圆柱头螺钉M8×25.SLDPRT	235.5K
41	GB／T70．1-2000内六角圆柱头螺钉M8×35.SLDPRT	232.5K
42	GB／T70．2-2000内六角平圆头螺钉M5×16.SLDPRT	267.0K
43	GB／T77-2000内六角平端紧定螺钉M6×6.SLDPRT	213.5K
44	GB／T77-2000内六角平端紧定螺钉M8×16.SLDPRT	226.5K
45	GB／T78-2000内六角锥端紧定螺钉M4×6.SLDPRT	208.5K
46	GB／T7810-1995带立式座轴承UCP207.SLDPRT	849.5K
47	GB／T7810-1995带菱形座轴承UCFLU206.SLDPRT	235.3K
48	GB／T93-1987标准型弹性垫圈(装配)10×2．6.SLDPRT	74.81K
49	GB／T93-1987标准型弹性垫圈(装配)12×3．1.SLDPRT	74.95K
50	GB／T93-1987标准型弹性垫圈(装配)16×4．1.SLDPRT	152.0K
51	GB／T93-1987标准型弹性垫圈(装配)3×0．8.SLDPRT	151.5K
52	GB／T93-1987标准型弹性垫圈(装配)5×1．3.SLDPRT	151.0K
53	GB／T93-1987标准型弹性垫圈(装配)6×1．6.SLDPRT	152.0K
54	GB／T93-1987标准型弹性垫圈(装配)8×2．1.SLDPRT	74.75K
55	GB／T95-2002平垫圈C级10×2.SLDPRT	132.5K
56	GB／T95-2002平垫圈C级12×2．5.SLDPRT	133.0K
57	GB／T95-2002平垫圈C级3×0．5.SLDPRT	130.5K
58	GB／T95-2002平垫圈C级6×1．6.SLDPRT	133.5K
59	GB／T95-2002平垫圈C级8×1．6.SLDPRT	132.5K
60	GB／T97．2-1985平垫圈倒角型A级10×2.SLDPRT	60.67K
61	GB／T97．2-1985平垫圈倒角型A级16×3.SLDPRT	136.5K
62	GB／T97．2-1985平垫圈倒角型A级8×1．6.SLDPRT	136.5K
63	KE3-35-60涨套.SLDPRT	411.0K
64	R37DRS71M4BMG(n=62rpm).SLDASM	430.5K
65	R47DRS71M4BE1HF(0.55kw,24rpm,带刹车).SLDPRT	1.88M
66	SICK_IME18_08BPSZW2S_Order_no_1040968.sldasm	185.5K
67	_SICK_IME18_08BPSZW2S_Bestell_Nr_10409681_2.sldprt	186.0K
68	_SICK_Mutter_M18x1_4.sldprt	123.5K
69	上下传感器挡片.SLDPRT	425.5K
70	上下位传感器支架.SLDPRT	530.5K
71	上下移动矩形管.SLDPRT	193.5K
72	上下移动矩形管焊件.SLDASM	846.5K
73	上下移动竖管.SLDPRT	212.0K
74	从动链轮15Z 10B-2.SLDPRT	881.0K
75	六角头螺栓C级M10-60.SLDPRT	337.0K
76	内侧封板.SLDPRT	738.5K
77	叠盘输送机（内宽800，高700）.SLDASM	5.88M
78	右型材2250.SLDPRT	1.11M
79	固定挡板底板.SLDPRT	607.0K
80	固定挡板焊件.SLDASM	138.0K
81	固定挡板焊板1.SLDPRT	535.0K
82	固定挡板焊板2.SLDPRT	319.5K
83	固定挡板组件.SLDASM	432.0K
84	外侧封板折板.SLDPRT	210.5K
85	外侧封板焊件.SLDASM	220.0K
86	套管.SLDPRT	168.5K
87	导向安装架.SLDPRT	403.5K
88	导向条组件.SLDASM	178.53K
89	导向槽.SLDPRT	271.0K
90	导向槽固定板.SLDPRT	583.5K
91	导向槽尼龙垫板.SLDPRT	175.0K
92	导向槽焊件.SLDASM	157.0K
93	导向槽组件.SLDASM	393.13K
94	导向槽联接焊件.SLDASM	357.0K
95	导向槽联接焊件折板.SLDPRT	322.5K
96	导向槽联接焊件矩形管.SLDPRT	222.0K
97	导向槽联接焊板小支板.SLDPRT	109.0K
98	导向轮.SLDPRT	278.0K
99	导向轮支架.SLDASM	216.5K
100	导向轮支架板.SLDPRT	252.0K
101	导向轮组件.SLDASM	750.0K
102	导向轮轴.SLDPRT	242.0K
103	左型材2250.SLDPRT	838.0K
104	弯头装配.SLDASM	737.0K
105	德马WD-03万向球.SLDPRT	283.0K
106	托盘到位传感器支架.SLDPRT	381.5K
107	抬板.SLDPRT	252.5K
108	抬板垫板.SLDPRT	186.0K
109	抬板挡片.SLDPRT	599.5K
110	抬板挡片组件.SLDASM	191.0K
111	抬板支架.SLDPRT	491.5K
112	抬板组件.SLDASM	358.5K
113	抬板轴.SLDPRT	264.0K
114	提升链条.SLDPRT	1.72M
115	提升链条1.SLDASM	530.5K
116	支架焊板1.SLDPRT	405.0K
117	支架焊板2.SLDPRT	405.0K
118	支架焊板4.SLDPRT	181.5K
119	支腿焊件.SLDASM	253.5K
120	支腿焊件底焊板.SLDPRT	155.5K
121	支腿焊件折板1.SLDPRT	166.5K
122	支腿焊件折板2.SLDPRT	163.0K
123	支腿焊件矩形管.SLDPRT	144.5K
124	曲柄杆.SLDPRT	251.0K
125	曲柄焊件.SLDASM	186.5K
126	曲柄轴.SLDPRT	243.0K
127	涨紧底座.SLDPRT	130.08K
128	涨紧机构.SLDASM	633.78K
129	涨紧架.SLDPRT	121.16K
130	涨紧链轮11Z-10B-2.SLDPRT	557.67K
131	点击查看更多.url	0.19K
132	电机压板.SLDPRT	157.0K
133	电机链条.SLDPRT	1.34M
134	电机链轮15Z 10B-2.SLDPRT	657.0K
135	直线导向2200.SLDPRT	563.5K
136	矩形管封板.SLDPRT	145.0K
137	矩形管焊板1.SLDPRT	156.0K
138	矩形管焊板2.SLDPRT	156.0K
139	矩形管焊板3.SLDPRT	148.5K
140	行走电机支架.SLDPRT	1.01M
141	行走电机链条.SLDASM	741.0K
142	行走驱动组件.SLDASM	676.93K
143	行走驱动轴.SLDPRT	306.0K
144	行走驱动轴组件.SLDASM	504.01K
145	被动轮.SLDPRT	180.5K
146	调节地脚.SLDPRT	369.0K
147	轴压板.SLDPRT	162.0K
148	轴承联接焊板.SLDASM	146.0K
149	轴承联接焊板1.SLDPRT	235.5K
150	轴承联接焊板2.SLDPRT	216.0K
151	输送机横撑.SLDASM	117.5K
152	输送机横撑折板.SLDPRT	155.0K
153	输送机横撑端板.SLDPRT	149.0K
154	输送链条1780.SLDPRT	7.35M
155	边隔套.SLDPRT	54.89K
156	铸造弯头.SLDPRT	447.5K
157	链条导轨.SLDPRT	229.0K
158	链条护板.SLDPRT	359.0K
159	销轴.SLDPRT	60.51K
160	阻挡中联接板.SLDPRT	638.5K
161	阻挡组件.SLDASM	201.69K
162	阻挡联接杆1.SLDPRT	568.0K
163	顶升从动链轮 30Z 10B-2.SLDPRT	1.86M
164	顶升电机压板.SLDPRT	114.5K
165	顶升电机安装支架.SLDASM	199.0K
166	顶升电机组件.SLDASM	709.93K
167	顶升电机链轮15Z 10B-2.SLDPRT	1.62M
168	顶升组件.SLDASM	899.67K
169	顶升轴.SLDPRT	298.0K
170	顶升轴压板.SLDPRT	148.5K
