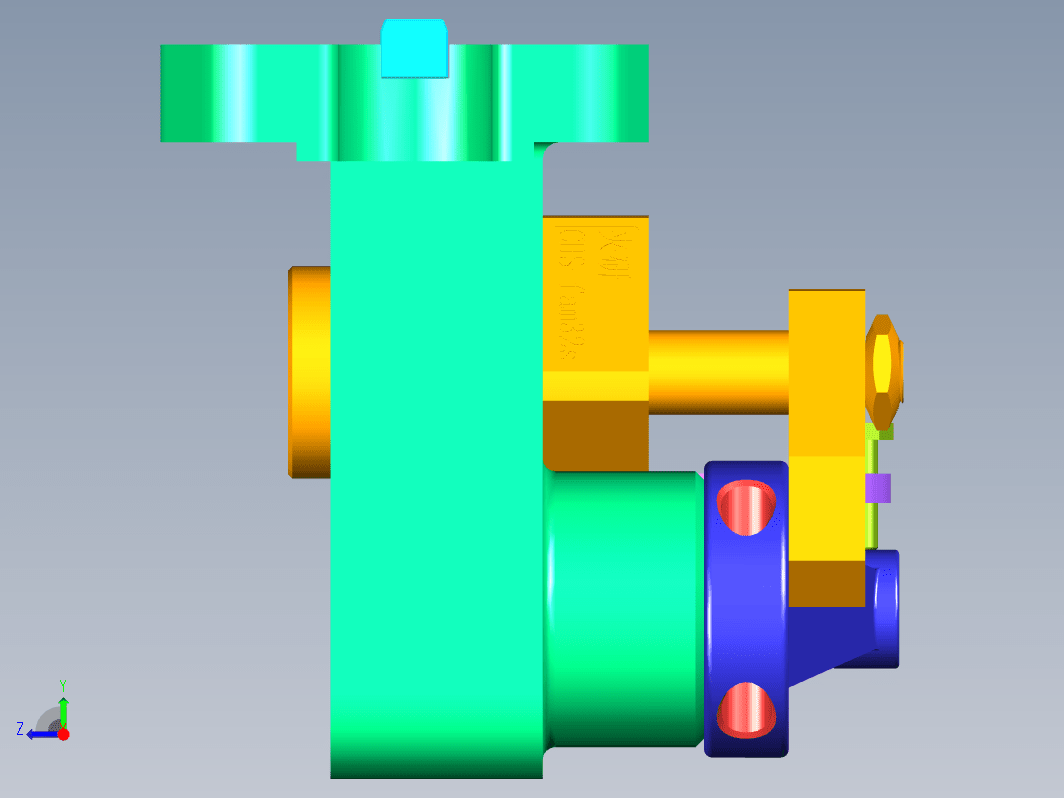

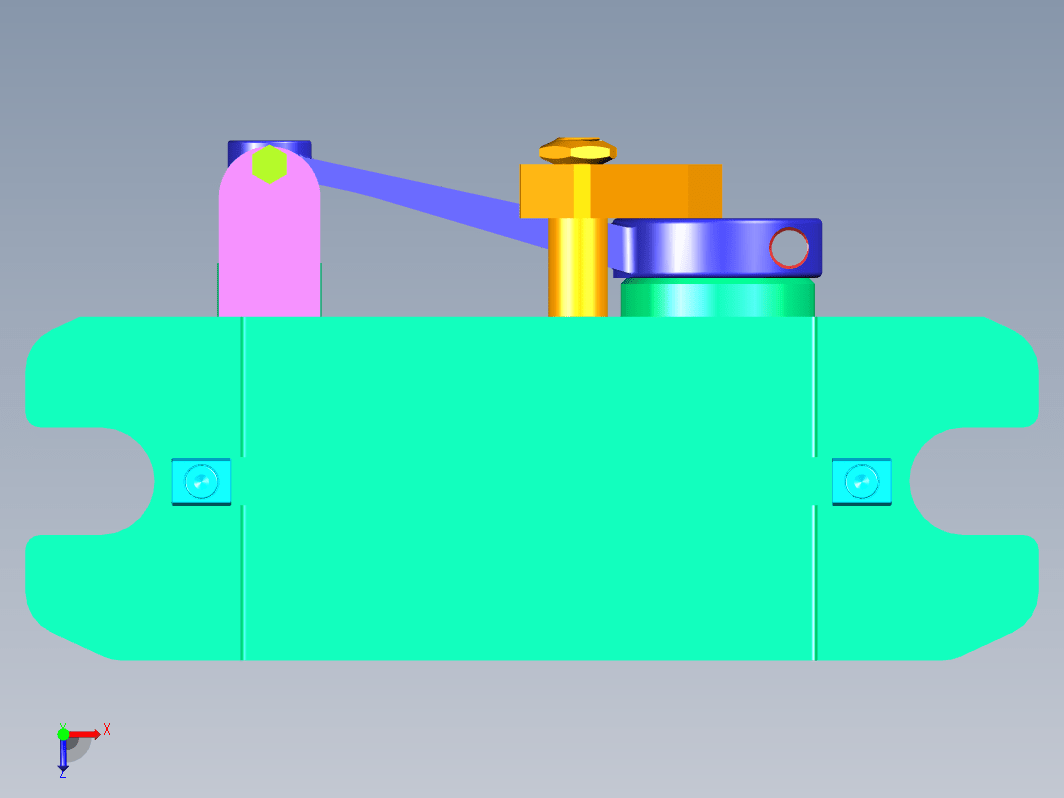

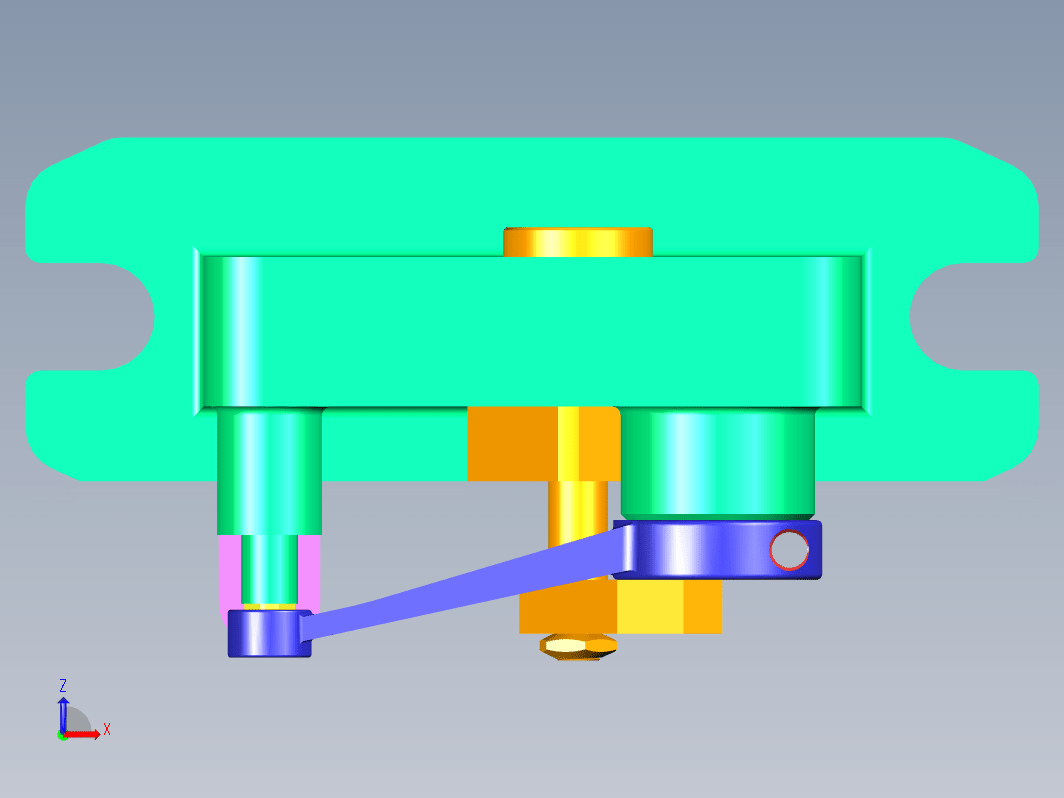

摇杆钻孔液压夹具，定位方式为一面两销定位，大平面约束3个自由度，圆柱销约束2个自由度，菱形销约束1个自由度，共约束6个自由度，工件完全定位。夹紧为油缸夹紧连杆大头，连杆小头使用了螺钉辅助支撑。
摇杆钻孔液压夹具
图纸描述
摇杆钻孔液压夹具，定位方式为一面两销定位，大平面约束3个自由度，圆柱销约束2个自由度，菱形销约束1个自由度，共约束6个自由度，工件完全定位。夹紧为油缸夹紧连杆大头，连杆小头使用了螺钉辅助支撑。
下载需要1金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201053
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  摇杆钻孔液压夹具.step | 5.88M |
