顶升换向输送线
图纸描述

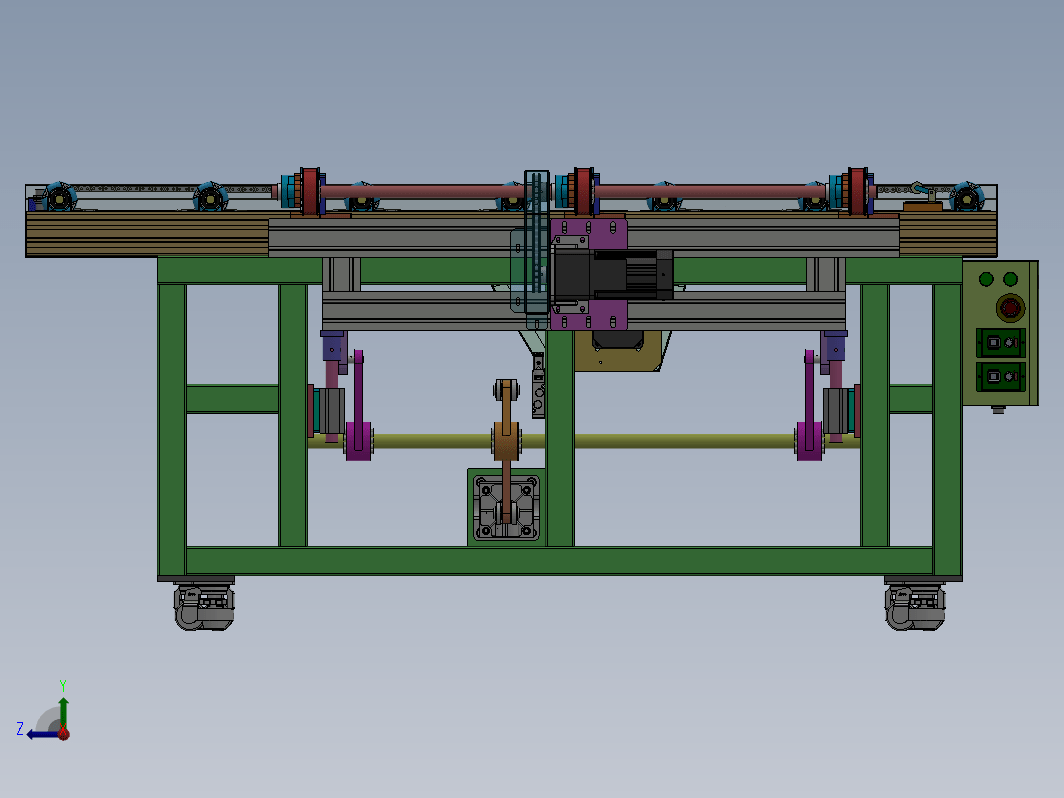

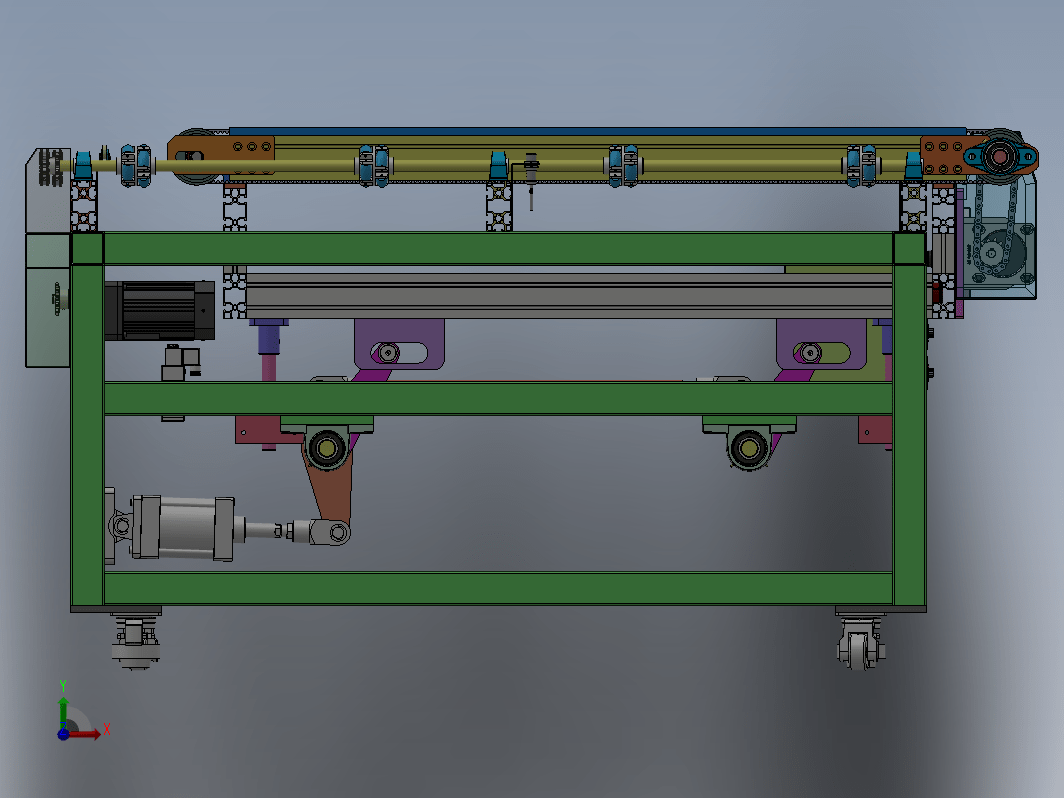

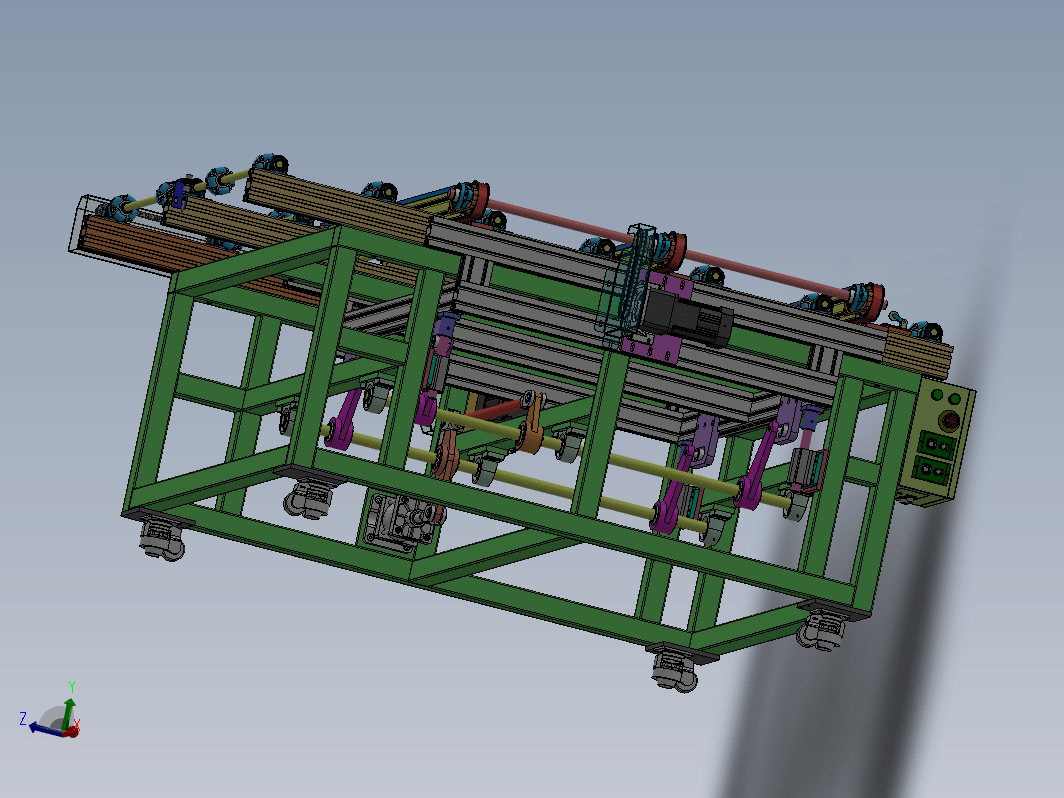

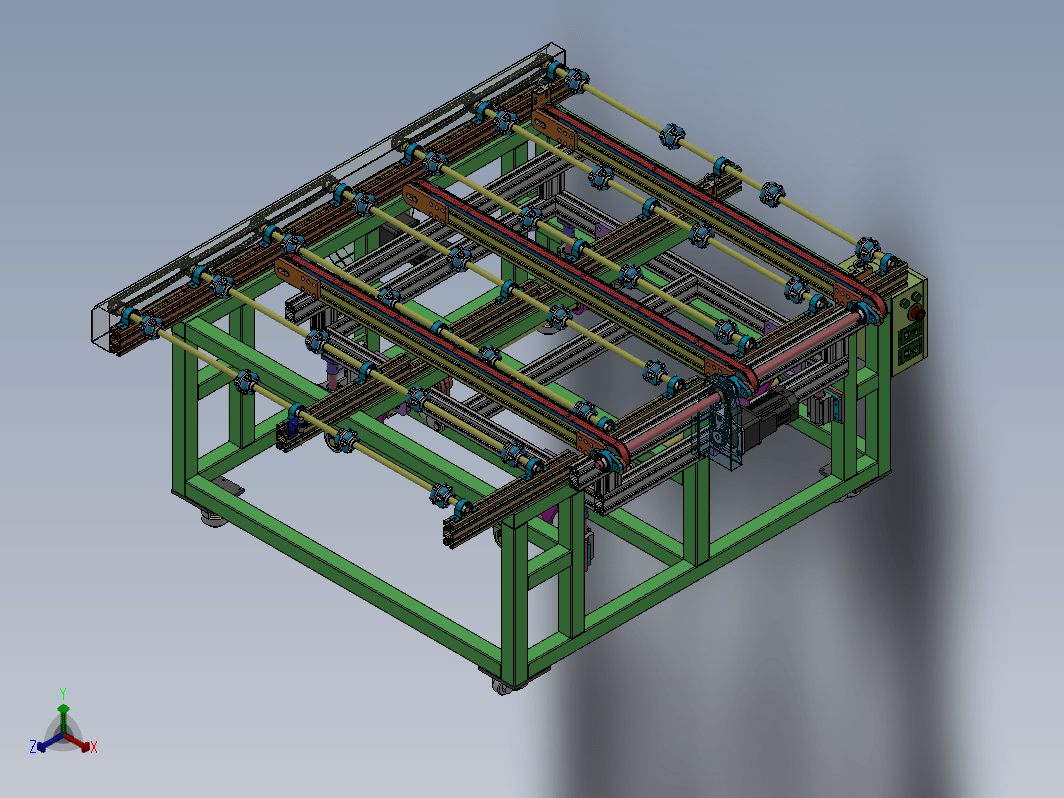

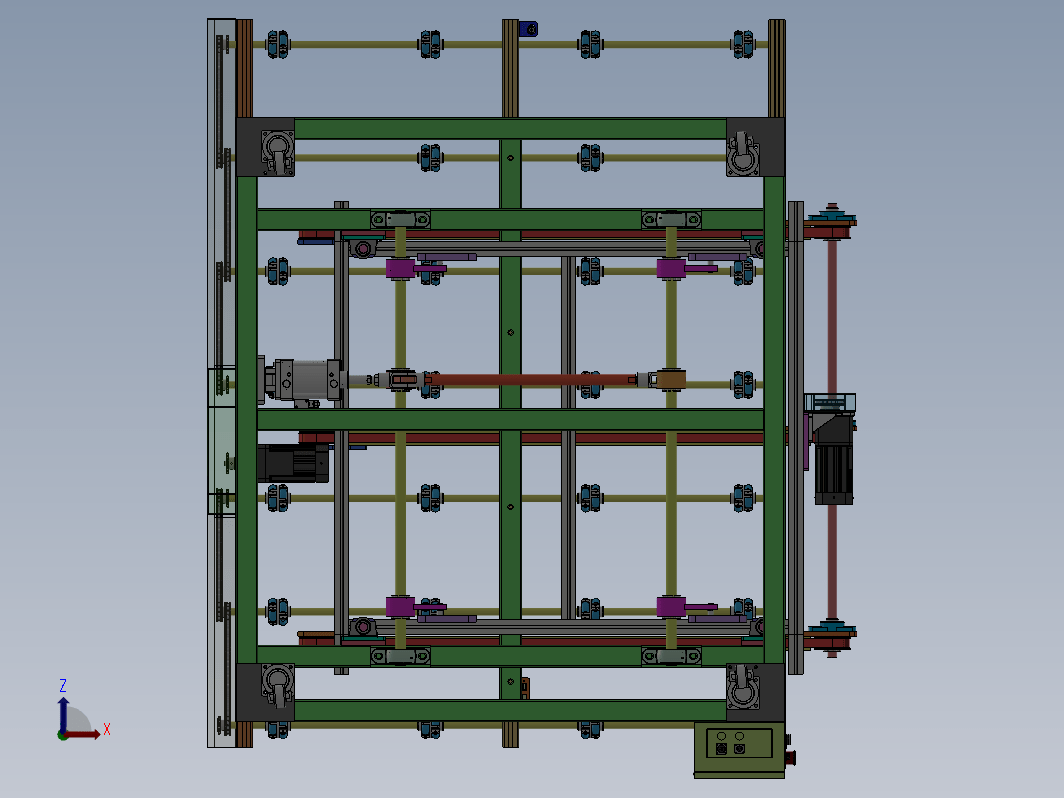

本输送线是换向顶升输送线，通过气缸+连杆达到顶升目的，输送速度通过调速电机达到不同速度。输送线采用莱福轮和同步带输送。本设备含有特征及参数，参考价值极高。
下载需要3金币 推广可免费下载
立即下载 收藏
图纸信息
作者
大山
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  点击查看更多.url | 0.19K |
| 2 | 00 3 point faded.p2s | 1.07K |
| 3 | 00视频.mp4 | 787.53K |
| 4 | 3 point beige.hdr | 5.31M |
| 5 |  B22-RT232021-06-23.sldprt | 119.26K |
| 6 | carbon steel.p2m | 0.65K |
| 7 | color.p2m | 0.38K |
| 8 | matte iron.p2m | 0.88K |
| 9 | polished steel.p2m | 0.64K |
| 10 | reflective shadow floor.p2m | 0.2K |
| 11 | X15N-00-01-UPE导条L13002021-06-23.SLDPRT | 79.25K |
| 12 | X15N-00-02-链轮-08B-T13-H182021-06-23.SLDPRT | 796.96K |
| 13 | X15N-00-03-假双排链轮-08B-T11-H202021-06-23.SLDPRT | 1.22M |
| 14 | X15N-00-04-链轮-08B-T15-H252021-06-23.SLDPRT | 467.41K |
| 15 | X15N-00-05-链轮-08B-T13-H152021-06-23.SLDPRT | 709.11K |
| 16 | X15N-00-06-同步轮8M-T36-W25-H502021-06-23.SLDPRT | 428.96K |
| 17 | X15N-00-07-同步轮8M-T36-W252021-06-23.SLDPRT | 495.21K |
| 18 | X15N-00-11-电柜箱1#-电箱壳2021-06-23.SLDPRT | 410.54K |
| 19 | X15N-00-11-电柜箱1#-电箱盖2021-06-23.SLDPRT | 102.06K |
| 20 |  X15N-00-11-电柜箱1#2021-06-23.SLDASM | 506.84K |
| 21 | X15N01-00-换向输送机一2021-06-23.SLDASM | 12.61M |
| 22 | X15N01-01-00-01-焊接机架2021-06-23.SLDPRT | 1.84M |
| 23 | X15N01-01-00-02-连杆2021-06-23.SLDPRT | 101.81K |
| 24 | X15N01-01-00-03-直线轴承调节板2021-06-23.SLDPRT | 117.86K |
| 25 | X15N01-01-00-04-连杆轴2021-06-23.SLDPRT | 60.35K |
| 26 | X15N01-01-00-06-摆杆12021-06-23.SLDPRT | 86.91K |
| 27 | X15N01-01-00-07-摆杆22021-06-23.SLDPRT | 90.55K |
| 28 | X15N01-01-00-08-摆杆32021-06-23.SLDPRT | 98.62K |
| 29 | X15N01-01-00-09-电机防护罩2021-06-23.SLDPRT | 438.24K |
| 30 | X15N01-01-00-机架连杆部件2021-06-23.SLDASM | 5.29M |
| 31 | X15N01-02-00-01-传动轴2021-06-23.SLDPRT | 67.42K |
| 32 | X15N01-02-00-02-左铝型材45x90-L20002021-06-23.SLDPRT | 215.53K |
| 33 | X15N01-02-00-03-右铝型材45x90-L20002021-06-23.SLDPRT | 536.27K |
| 34 | X15N01-02-00-04-链条防护罩2021-06-23.SLDPRT | 624.13K |
| 35 | X15N01-02-00-05-光电支架2021-06-23.SLDPRT | 177.87K |
| 36 | X15N01-02-00-06-导电轮支架2021-06-23.SLDPRT | 241.04K |
| 37 | X15N01-02-00-输送轮部件2021-06-23.SLDASM | 1.84M |
| 38 | X15N01-03-00-01-升降铝型材架2021-06-23.SLDPRT | 4.35M |
| 39 | X15N01-03-00-02-升降从动板2021-06-23.SLDPRT | 104.77K |
| 40 | X15N01-03-00-03-输送铝型材40x80-L13002021-06-23.SLDPRT | 166.12K |
| 41 | X15N01-03-00-04-导向轴2021-06-23.SLDPRT | 52.73K |
| 42 | X15N01-03-00-05-轴固定座2021-06-23.SLDPRT | 107.88K |
| 43 | X15N01-03-00-06-输送轴2021-06-23.SLDPRT | 68.97K |
| 44 | X15N01-03-00-07-传动固定板2021-06-23.SLDPRT | 133.65K |
| 45 | X15N01-03-00-08-张紧固定板2021-06-23.SLDPRT | 109.8K |
| 46 | X15N01-03-00-09-固定侧板2021-06-23.SLDPRT | 141.34K |
| 47 | X15N01-03-00-10-水平固定板2021-06-23.SLDPRT | 93.95K |
| 48 | X15N01-03-00-11-支撑板2021-06-23.SLDPRT | 101.39K |
| 49 | X15N01-03-00-12-张紧轴2021-06-23.SLDPRT | 124.34K |
| 50 | X15N01-03-00-13-电机安装板2021-06-23.SLDPRT | 105.99K |
| 51 | X15N01-03-00-14-防护罩2021-06-23.SLDPRT | 641.76K |
| 52 | X15N01-03-00-升降传送部件2021-06-23.SLDASM | 5.67M |
| 53 | Y接头 F-M20150YI2021-06-23.SLDPRT | 114.95K |
| 54 | 减速箱100GF-H-180-22021-06-23.sldprt | 224.5K |
| 55 | 凸轮轴承 CF16(KR35PP)2021-06-23.SLDPRT | 131.15K |
| 56 | 单耳底座 F-SC125CA2021-06-23.SLDPRT | 149.28K |
| 57 | 同步带8M-T36- A1420-L31282021-06-23.SLDPRT | 1.83M |
| 58 | 导电轮 A-04型2021-06-23.SLDPRT | 174.51K |
| 59 | 开拔网www.sanweimoxing.com_底板 .SLDPRT | 330.11K |
| 60 | 开拔网www.sanweimoxing.com_架.SLDPRT | 121.63K |
| 61 | 张紧套 Z2-25x502021-06-23.SLDPRT | 186.3K |
| 62 | 张紧套 Z2-30x552021-06-23.SLDPRT | 191.64K |
| 63 | 按钮开关（绿）22mm2021-06-23.SLDPRT | 350.68K |
| 64 | 接线盒JXH-12021-06-23.sldprt | 1.36M |
| 65 | 标准气缸-SC100x50CB Screw2021-06-23.sldprt | 28.12K |
| 66 | 标准气缸-SC100x50CB _c2021-06-23.sldprt | 123.74K |
| 67 | 标准气缸-SC100x50CB-32021-06-23.sldprt | 31.67K |
| 68 | 标准气缸-SC100x50CB-5042021-06-23.sldprt | 34.36K |
| 69 | 标准气缸-SC100x50CB-M20x1.5 - Nut2021-06-23.sldprt | 32.36K |
| 70 | 标准气缸-SC100x50CB_0002021-06-23.SLDASM | 756.59K |
| 71 | 标准气缸-SC100x50CB_F-SC100CB2021-06-23.sldprt | 68.95K |
| 72 | 标准气缸-SC100x50CB_gear_12021-06-23.sldprt | 46.21K |
| 73 | 标准气缸-SC100x50CB_r2021-06-23.sldprt | 164.6K |
| 74 | 标准气缸-SC100x50CB_Screw2021-06-23.sldprt | 37.11K |
| 75 | 深沟球轴承6004ZZ GB╱T 2762021-06-23.SLDPRT | 1.22M |
| 76 | 漫反射光电开关-E3F-DS10B22021-06-23.SLDPRT | 210.7K |
| 77 | 点击查看更多.url | 0.19K |
| 78 | 电机 100YT200G-12021-06-23.sldprt | 884.5K |
| 79 | 电机座RAL1002021-06-23.sldprt | 377.5K |
| 80 | 电机轴182021-06-23.sldprt | 58.5K |
| 81 | 电磁阀 4V31010B2021-06-23.SLDPRT | 490.58K |
| 82 | 福莱轮 外径70内径202021-06-23.SLDPRT | 426.39K |
| 83 | 福马轮 80F(平板固定型）2021-06-23.SLDPRT | 382.3K |
| 84 | 立式带座轴承 UCP2062021-06-23.SLDPRT | 1.15M |
| 85 | 米制箱式直线轴承 LHBBD25（L93)2021-06-23.SLDPRT | 194.06K |
| 86 | 精研调速电机 200YT01-1802021-06-23.SLDASM | 2.13M |
| 87 | 精研调速电机 200YT022021-06-23.SLDPRT | 5.21M |
| 88 | 航空插头-威浦-WS16K3Z2021-06-23.SLDPRT | 157.75K |
| 89 | 航空插头-威浦-WS20K12Z2021-06-23.SLDPRT | 182.96K |
| 90 | 菱形带座轴承 UCFL2052021-06-23.sldprt | 598.11K |
| 91 | 调速器-53-802021-06-23.SLDPRT | 684.76K |
| 92 | 调速电6IK250GN-CF(6GN-50K)2021-06-23.sldprt | 759.18K |
| 93 | 钢板冲压立式轴承座 SBPP2042021-06-23.SLDPRT | 376.64K |
| 94 | 链条08BT11-T11-A310-60节2021-06-23.SLDPRT | 1.49M |
| 95 | 链条08BT15-T13-A177-42节2021-06-23.SLDPRT | 1.09M |
| 96 | 说明.txt | 0.15K |
