面板自动上料热熔机设备流程：1.人工将产品放入热熔治具内；2.定位销由震动与直振送料至定位机构，由抓取模组搭载夹取模组移动抓取上料；3.热熔下面可左右移动，上料时下模移动至右侧，移动模组抓取定位销插入下模定位;4.热熔完成后由人工取出。

面板自动上料热熔机
首页>图纸库>机械设备>自动化设备2024-04-27报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
80
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

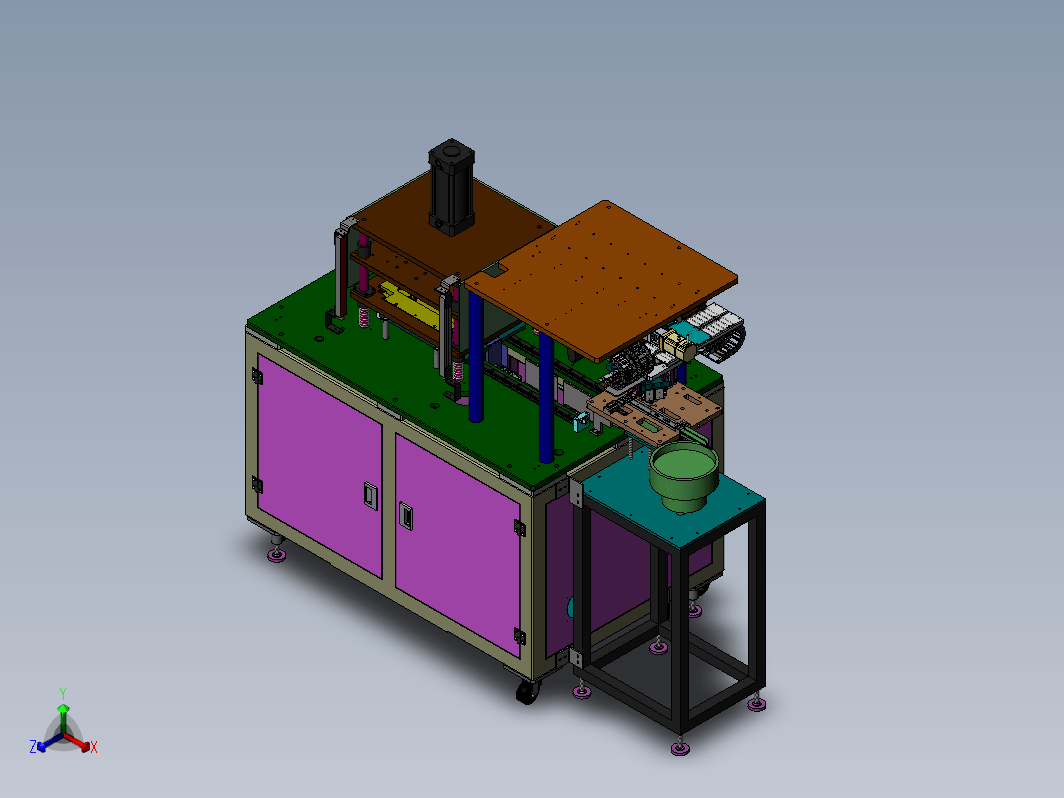

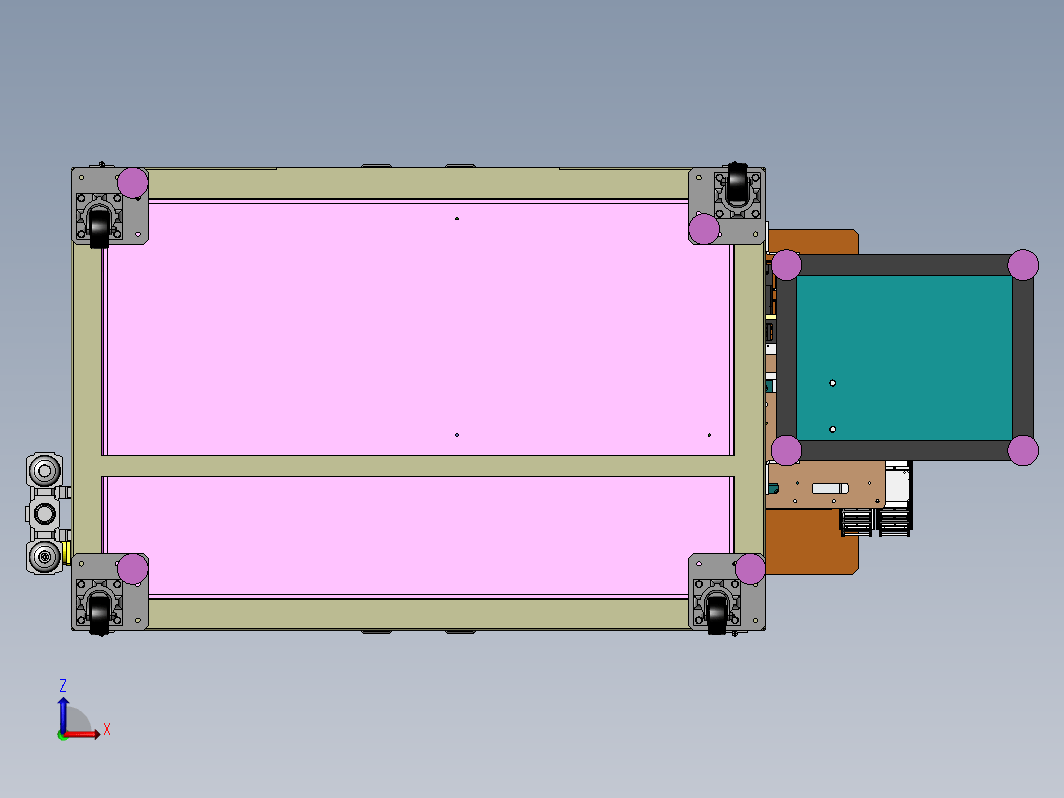

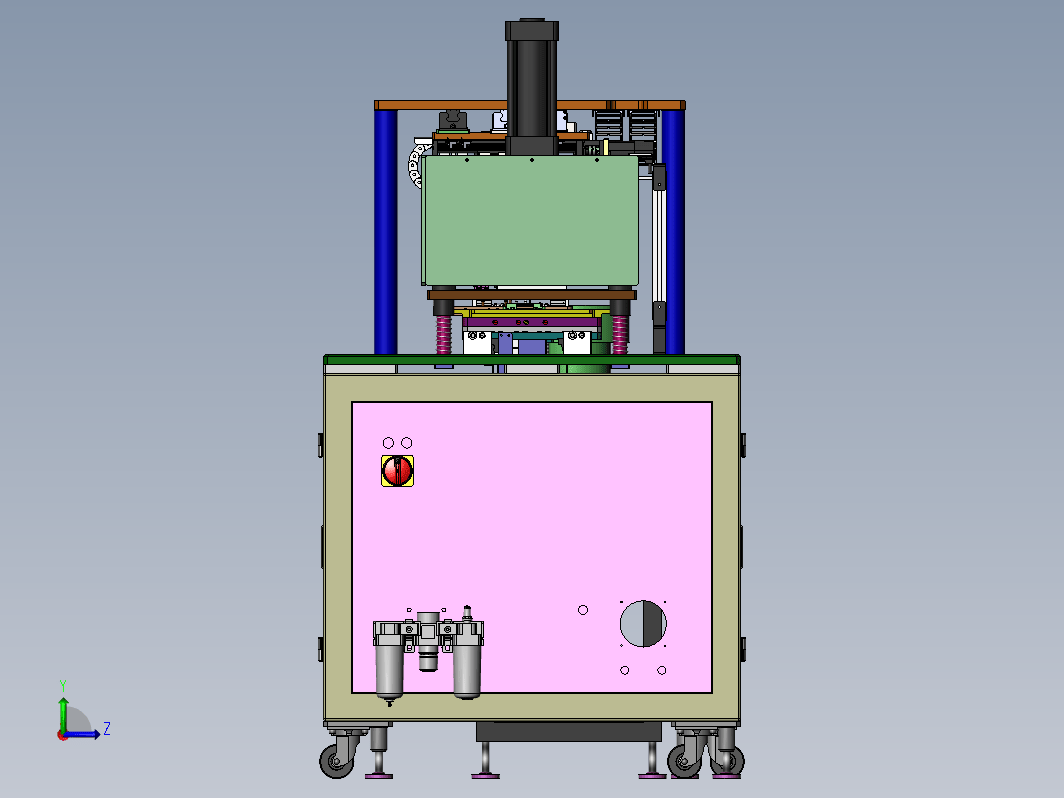

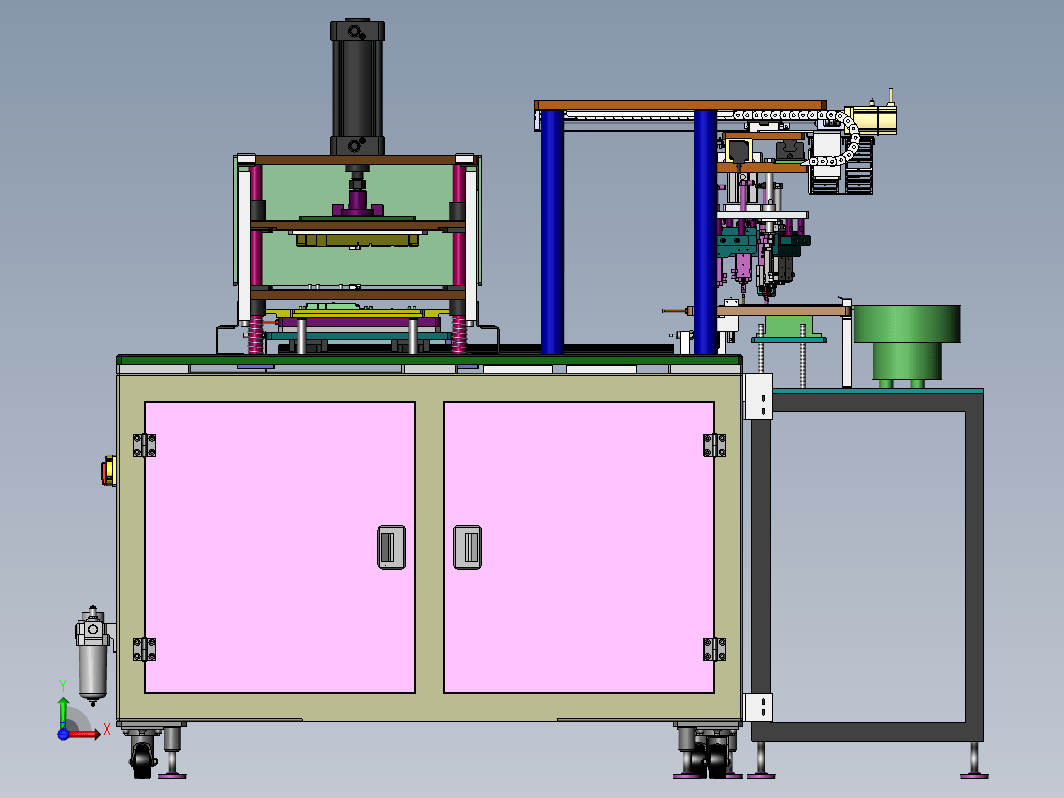

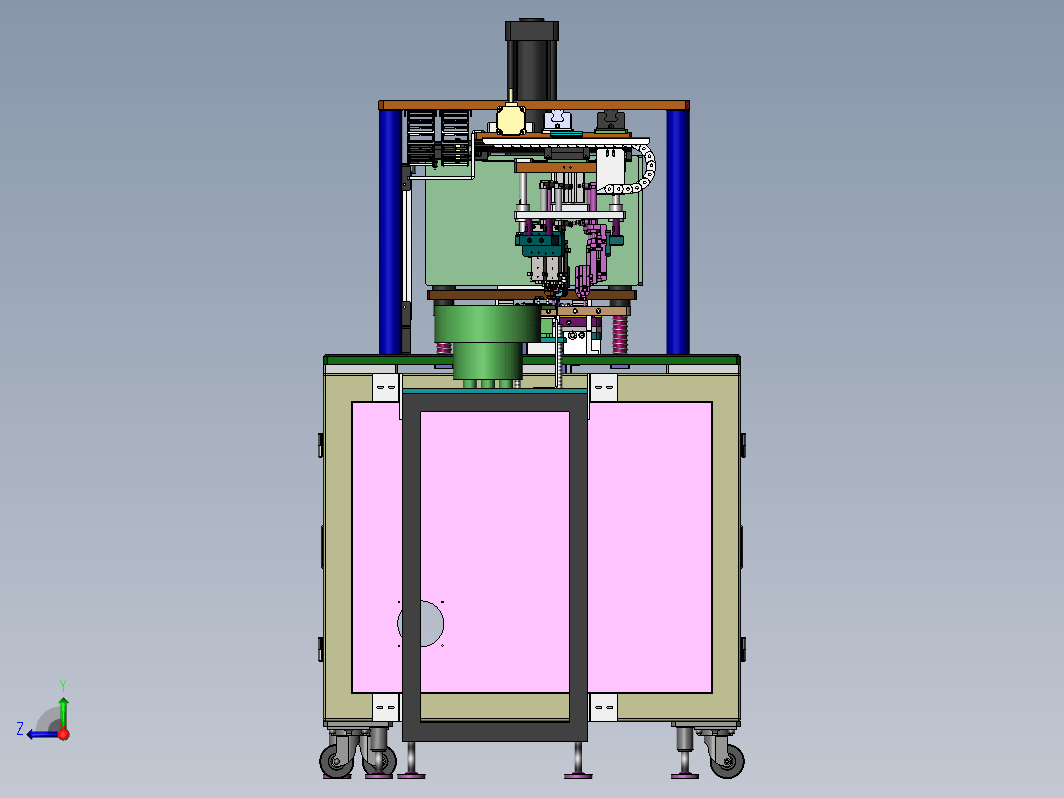

面板自动上料热熔机设备流程：1.人工将产品放入热熔治具内；2.定位销由震动与直振送料至定位机构，由抓取模组搭载夹取模组移动抓取上料；3.热熔下面可左右移动，上料时下模移动至右侧，移动模组抓取定位销插入下模定位;4.热熔完成后由人工取出。
下载需要3金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：669263
文件大小：61.23M
所需金币：3
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm、x_t
软件版本：Solidworks 2017
