自动化五次通断及瞬时检测设备
图纸描述

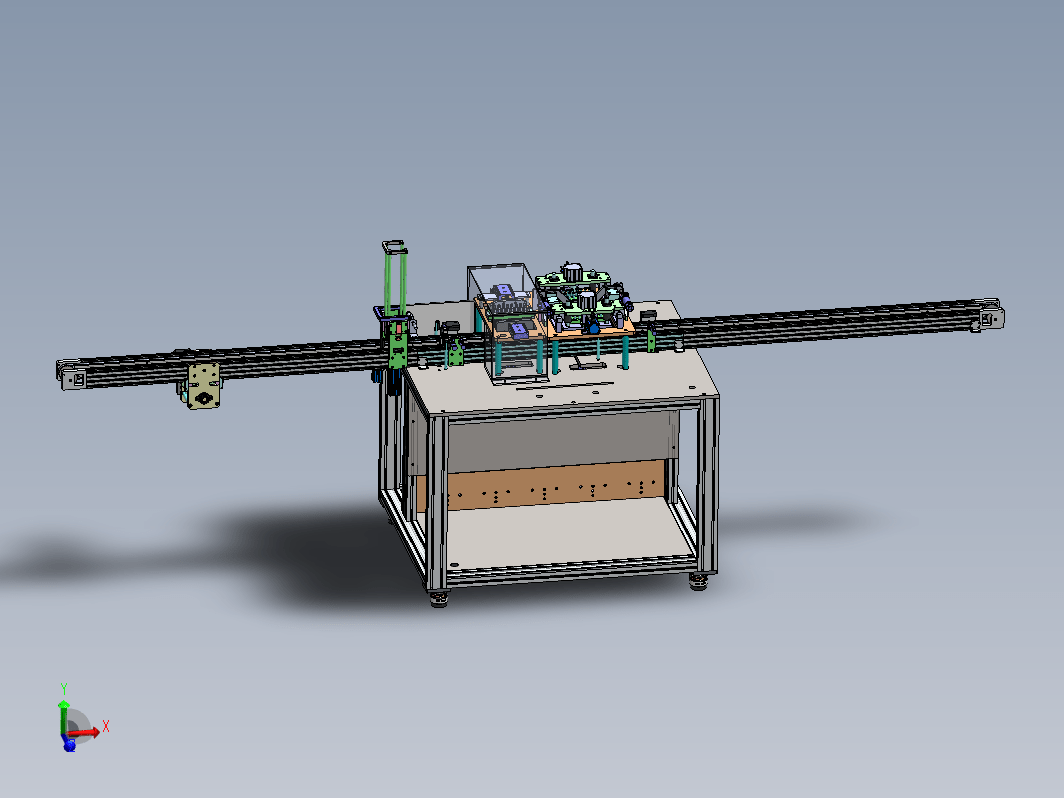

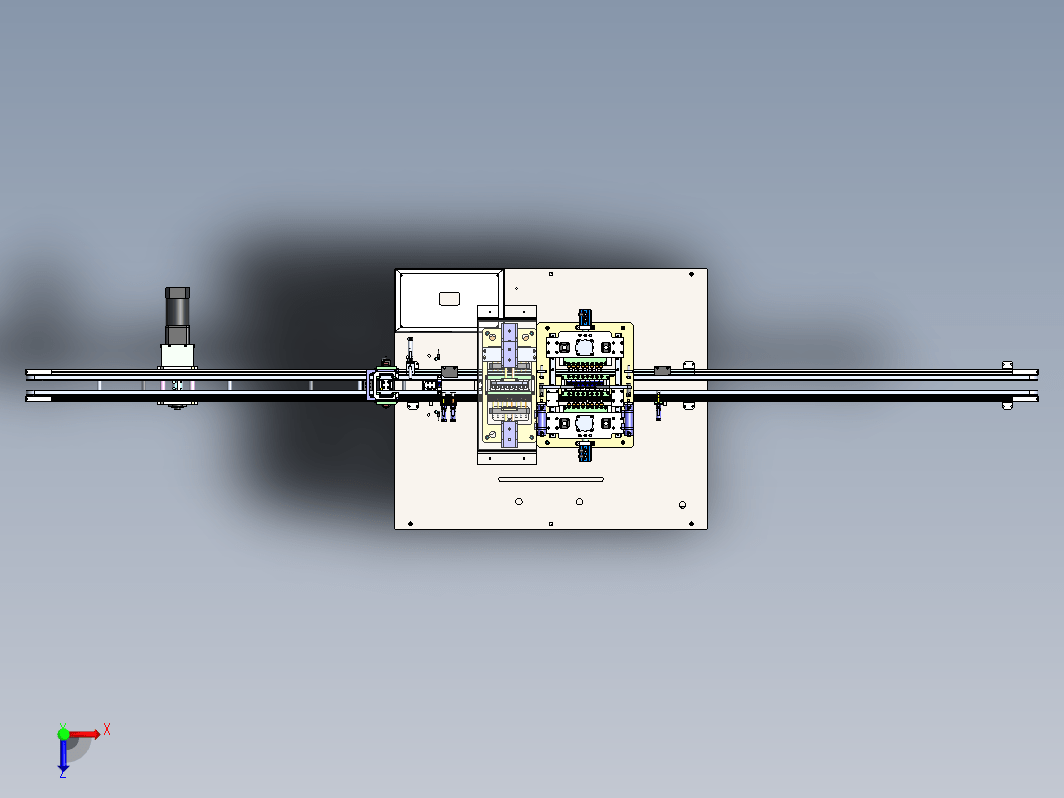

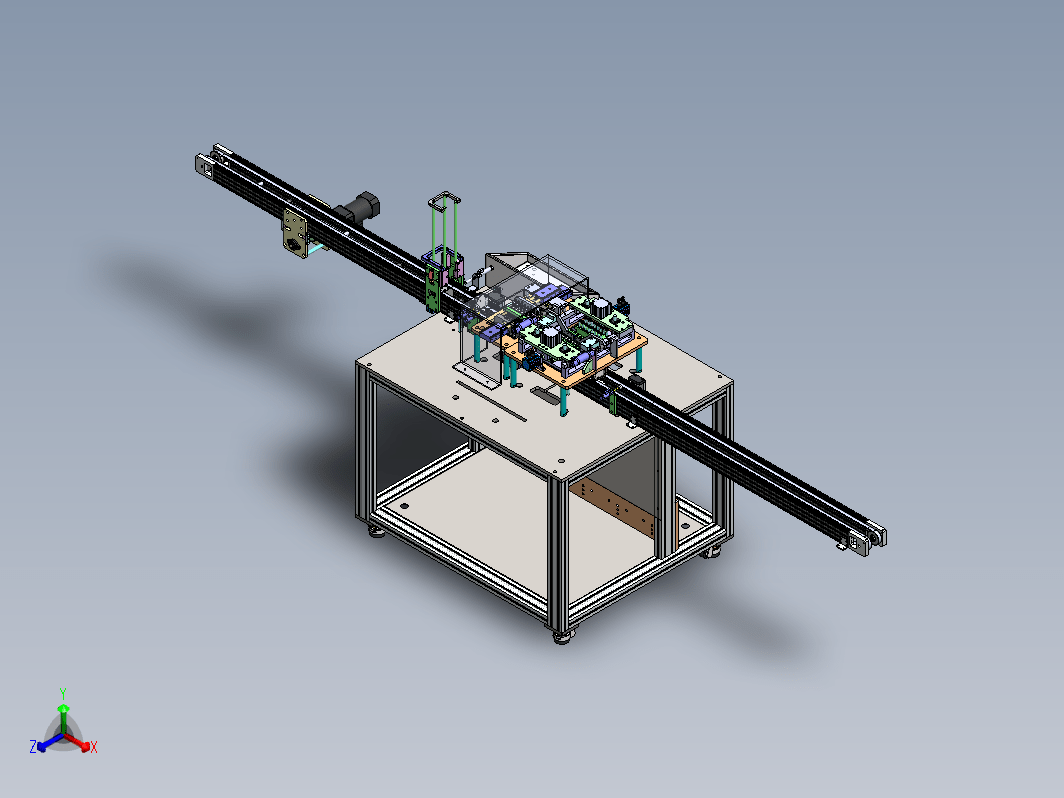

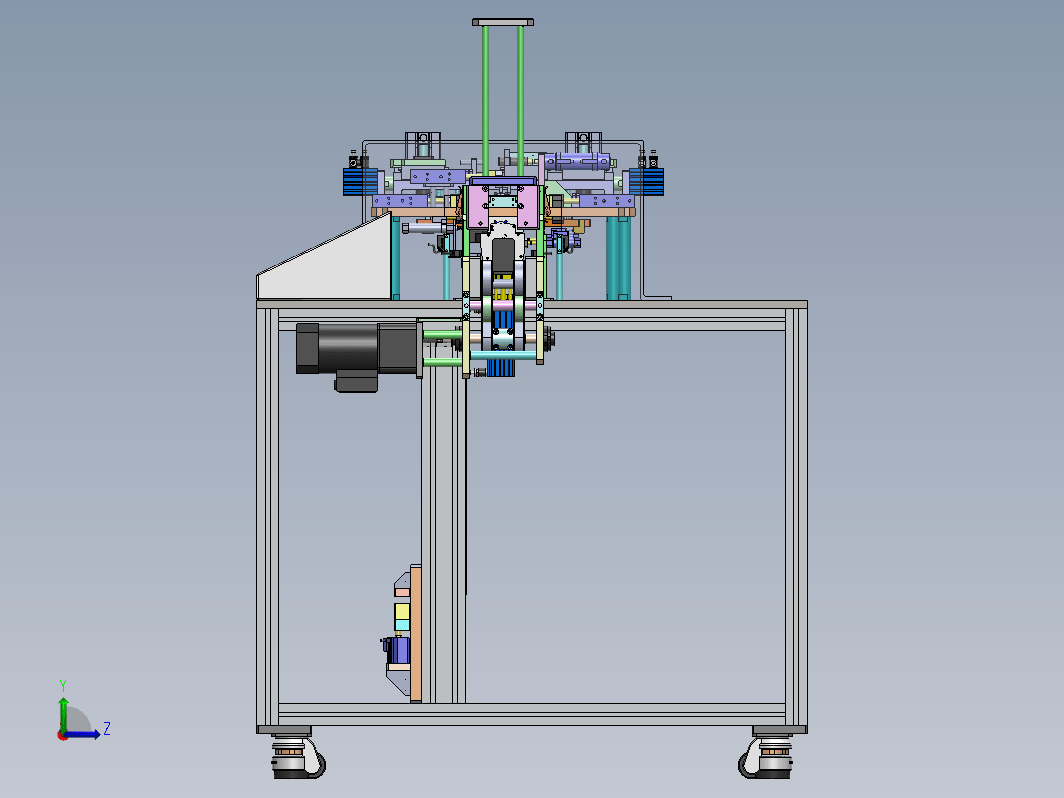

M054-五次通断及瞬时检测（已生产内含BOM）串线供料方式，由上端设备流出进料，气缸阻挡、顶升、夹紧定位产品，测试由气缸推动把手通断5次检测把手与内部结构是否稳定，再进行通电测试产品性能。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
深海猎人
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  M054-05-上料分料块1.SLDPRT | 79.53K |
| 2 | M054-05-上料分料块2.SLDPRT | 93.83K |
| 3 | M054-05-上料分料块4.SLDPRT | 83.11K |
| 4 | M054-05-上料分料夹紧块.SLDPRT | 91.29K |
| 5 | M054-05-举升固定板.SLDPRT | 150.15K |
| 6 | M054-05-举升块.SLDPRT | 118.72K |
| 7 |  M054-05-举升机构1.SLDASM | 404.38K |
| 8 | M054-05-剔料分料挡板.SLDPRT | 88.55K |
| 9 | M054-05-剔料分料挡板2.SLDPRT | 83.69K |
| 10 | M054-05-剔料分料机构.SLDASM | 430.5K |
| 11 | M054-05-剔料分料气缸固定板.SLDPRT | 100.04K |
| 12 | M054-05-剔料阻挡气缸固定板.SLDPRT | 134.51K |
| 13 | M054-05-台面板.SLDPRT | 398.62K |
| 14 | M054-05-型材1（4080）.SLDPRT | 190.53K |
| 15 | M054-05-型材2（4080）.SLDPRT | 185.78K |
| 16 | M054-05-型材3（4080）.SLDPRT | 170.6K |
| 17 | M054-05-型材4（4080）.SLDPRT | 185.75K |
| 18 | M054-05-垫片1.SLDPRT | 163.0K |
| 19 | M054-05-垫片2.SLDPRT | 102.5K |
| 20 | M054-05-垫片3.SLDPRT | 93.38K |
| 21 | M054-05-夹具支撑柱.SLDPRT | 103.21K |
| 22 | M054-05-定位板2.SLDPRT | 154.89K |
| 23 | M054-05-定位板3.SLDPRT | 156.43K |
| 24 | M054-05-定位板4.SLDPRT | 113.49K |
| 25 | M054-05-导向板1.SLDPRT | 136.33K |
| 26 | M054-05-导向板2.SLDPRT | 134.3K |
| 27 | M054-05-导向轴2.SLDPRT | 111.53K |
| 28 | M054-05-导轨垫板.SLDPRT | 185.96K |
| 29 | M054-05-底封板8.SLDPRT | 181.01K |
| 30 | M054-05-底板.SLDPRT | 243.74K |
| 31 | M054-05-底板耐压2.SLDPRT | 189.23K |
| 32 | M054-05-拨叉2.SLDPRT | 225.71K |
| 33 | M054-05-拨叉3.SLDPRT | 223.3K |
| 34 | M054-05-拨叉61.SLDPRT | 237.16K |
| 35 | M054-05-机架.SLDASM | 445.16K |
| 36 | M054-05-机架组件.SLDASM | 454.36K |
| 37 | M054-05-气缸安装板.SLDPRT | 139.73K |
| 38 | M054-05-气缸连接板.SLDPRT | 145.04K |
| 39 | M054-05-气缸连接板2.SLDPRT | 113.32K |
| 40 | M054-05-活动连接头.SLDPRT | 165.52K |
| 41 | M054-05-活动连接头2.SLDPRT | 157.03K |
| 42 | M054-05-活动连接头3.SLDPRT | 161.38K |
| 43 | M054-05-活动连接头4.SLDPRT | 122.03K |
| 44 | M054-05-测试机构.SLDASM | 1.69M |
| 45 | M054-05-测试机构耐压.SLDASM | 596.45K |
| 46 | M054-05-电器安装板瞬时.SLDPRT | 112.4K |
| 47 | M054-05-电极1.SLDPRT | 115.03K |
| 48 | M054-05-电极2.SLDPRT | 125.45K |
| 49 | M054-05-电极固定座.SLDPRT | 210.73K |
| 50 | M054-05-电极装配体.SLDASM | 797.21K |
| 51 | M054-05-皮带示意(截面MC-6-2080）耐压.SLDPRT | 375.18K |
| 52 | M054-05-立柱.SLDPRT | 251.5K |
| 53 | M054-05-连接块.SLDPRT | 175.29K |
| 54 | M054-05-连接块3.SLDPRT | 166.68K |
| 55 | M054-05-连接板3.SLDPRT | 237.92K |
| 56 | M054-05-连接板4.SLDPRT | 115.45K |
| 57 | M054-05-连接板9.SLDPRT | 142.56K |
| 58 | M054-05-退料板1.SLDPRT | 158.5K |
| 59 | M054-05-阻挡块.SLDPRT | 78.98K |
| 60 | M054-13-光电支架2ft.SLDPRT | 109.68K |
| 61 | M054-6002.SLDPRT | 158.98K |
| 62 | M054-624.SLDPRT | 397.13K |
| 63 | M054-A_CDJ2B16-45-C73S(0).SLDPRT | 60.6K |
| 64 | M054-A_CDJ2B16-45-C73S(0)d=28.SLDPRT | 122.03K |
| 65 | M054-body A_CDQMB32-100-A93V(0).SLDPRT | 174.01K |
| 66 | M054-BRH20B导轨.SLDPRT | 139.26K |
| 67 | M054-BRH20B滑块.SLDPRT | 67.99K |
| 68 | M054-CDG1BN25-50-C73-1.SLDPRT | 78.64K |
| 69 | M054-CDG1BN25-50-C73-2.SLDPRT | 178.05K |
| 70 | M054-CDG1BN25-50-C73.SLDASM | 143.69K |
| 71 | M054-CDJ2B16-15-C73S-1.SLDPRT | 112.55K |
| 72 | M054-CDJ2B16-15-C73S-2.SLDPRT | 67.57K |
| 73 | M054-CDJ2B16-15-C73S.SLDASM | 97.24K |
| 74 | M054-CDQ2A25-15DM-A73S-1.SLDPRT | 88.76K |
| 75 | M054-CDQ2A25-15DM-A73S-2.SLDPRT | 36.28K |
| 76 | M054-CDQ2A25-15DM-A73S.SLDASM | 83.15K |
| 77 | M054-CDQMB20-40-A93V(0).sldprt | 155.22K |
| 78 | M054-CDQMB32-50-A93-1.SLDPRT | 95.27K |
| 79 | M054-CDQMB32-50-A93-2.SLDPRT | 103.92K |
| 80 | M054-CDQMB32-50-A93.SLDASM | 136.31K |
| 81 | M054-CXSM20-30-Z73-1.SLDPRT | 83.4K |
| 82 | M054-CXSM20-30-Z73-2.SLDPRT | 84.58K |
| 83 | M054-CXSM20-30-Z73.SLDASM | 119.9K |
| 84 | M054-EX-9B隔料夹紧件.SLDPRT | 93.26K |
| 85 | M054-FOOT MASTER GD-60F.SLDPRT | 797.01K |
| 86 | M054-FTM8-1阻挡机构2A.SLDASM | 189.07K |
| 87 | M054-FTM8-3举升机构100A.sldasm | 137.7K |
| 88 | M054-FTM8客户提供3D产品.SLDPRT | 806.73K |
| 89 | M054-FTM8客户提供3D产品三坐标.SLDPRT | 1.16M |
| 90 | M054-LMK16LUU(威远).SLDPRT | 497.78K |
| 91 | M054-M6X55螺丝.SLDPRT | 138.0K |
| 92 | M054-M8螺丝.SLDPRT | 82.52K |
| 93 | M054-NDB2-63(四级）.SLDPRT | 30.51M |
| 94 | M054-NDB2传感器安装架左1.SLDPRT | 96.1K |
| 95 | M054-NDB2传感器对射1.SLDASM | 30.8K |
| 96 | M054-NDB2机架地脚连接板(通用）.SLDPRT | 120.8K |
| 97 | M054-ns-举升块踢料A.SLDPRT | 72.02K |
| 98 | M054-ns-举升气缸固定板2.SLDPRT | 158.18K |
| 99 | M054-ns-阻挡块2A.SLDPRT | 102.55K |
| 100 | M054-NWL8.5-30(MISUMI).SLDPRT | 252.06K |
| 101 | M054-PKWS4-BASE1.sldprt | 42.42K |
| 102 | M054-PKWS4-HOOK1.sldprt | 32.15K |
| 103 | M054-PKWS4-PIN1.sldprt | 28.11K |
| 104 | M054-PKWS4-SLIDER1.sldprt | 64.89K |
| 105 | M054-PKWS41(MISUMI).SLDASM | 113.12K |
| 106 | M054-PX04-04安装板1.SLDPRT | 195.36K |
| 107 | M054-PX04-05安装板2.SLDPRT | 170.01K |
| 108 | M054-PX04-06电机安装板.SLDPRT | 156.16K |
| 109 | M054-PX04-11从动轮1.SLDPRT | 132.68K |
| 110 | M054-PX04-13从动轴2.SLDPRT | 151.11K |
| 111 | M054-PX04-14调节固定板.SLDPRT | 101.14K |
| 112 | M054-PX04-15支杆.SLDPRT | 137.08K |
| 113 | M054-PX04-16主动轴2.SLDPRT | 159.78K |
| 114 | M054-PX04-17双皮带主动轮1.SLDPRT | 149.16K |
| 115 | M054-PX04-18夹套.SLDPRT | 210.49K |
| 116 | M054-PX04-19主动轴1.SLDPRT | 154.95K |
| 117 | M054-PX04-21连接轴.SLDPRT | 88.81K |
| 118 | M054-rod A_CDQMA32-100-A93V(0).sldprt | 55.45K |
| 119 | M054-rod A_CDQMB20-40-A93V(0).sldprt | 53.15K |
| 120 | M054-r活塞杆RDQA32-25M-A93(0).SLDPRT | 34.55K |
| 121 | M054-SH电源切换1.SLDASM.SLDPRT | 88.37K |
| 122 | M054-SH电源切换2.SLDASM.SLDPRT | 110.01K |
| 123 | M054-SH电源切换3.SLDASM.SLDPRT | 249.37K |
| 124 | M054-SH电源切换5.SLDASM.SLDPRT | 88.64K |
| 125 | M054-SH电源切换6.SLDASM.SLDPRT | 109.61K |
| 126 | M054-SH电源切换机构.SLDASM | 348.37K |
| 127 | M054-WC上料分料机构.SLDASM | 389.05K |
| 128 | M054-WL2从动滚轮1.SLDPRT | 93.56K |
| 129 | M054-WL2固定架.SLDPRT | 82.09K |
| 130 | M054-WL2型材A（截面MC-6-2080）.SLDPRT | 305.36K |
| 131 | M054-WL2型材B(截面MC-6-2080）.SLDPRT | 298.74K |
| 132 | M054-WL2托板1.SLDPRT | 93.61K |
| 133 | M054-WL2托板2.SLDPRT | 93.36K |
| 134 | M054-WL2托板3.SLDPRT | 94.17K |
| 135 | M054-WL2端头板1.SLDPRT | 164.66K |
| 136 | M054-WL2端头板2.SLDPRT | 146.46K |
| 137 | M054-WL2端头滚轴.SLDPRT | 112.4K |
| 138 | M054-WL2端头部分.SLDASM | 189.99K |
| 139 | M054-WL2端盖板2.SLDPRT | 99.96K |
| 140 | M054-WL2过渡垫套.SLDPRT | 55.04K |
| 141 | M054-WL2过渡滚轮1.SLDPRT | 79.58K |
| 142 | M054-WL2过渡滚轴.SLDPRT | 65.25K |
| 143 | M054-WL2过渡轮.SLDASM | 484.19K |
| 144 | M054-WL5物流线.SLDASM | 1.38M |
| 145 | M054-WL8线皮带ENI.SLDPRT | 74.81K |
| 146 | M054-WL物流固定支架.SLDPRT | 99.79K |
| 147 | M054-YS打到机构.SLDASM | 107.11K |
| 148 | M054-五次通断及瞬时检测单元总装.SLDASM | 5.17M |
| 149 | M054-传感器对射2A.sldasm | 103.31K |
| 150 | M054-光电传感器E3Z-LS61(OMRON).SLDPRT | 351.4K |
| 151 | M054-光电传感器E3Z-LS61(OMRON)t.SLDPRT | 472.92K |
| 152 | M054-切换气缸角铝.SLDPRT | 127.71K |
| 153 | M054-加强筋.SLDPRT | 74.04K |
| 154 | M054-加强筋2.SLDPRT | 77.7K |
| 155 | M054-含油轴承8-10-10.SLDPRT | 35.38K |
| 156 | M054-导向轴3(SFJT16-110-M6).SLDPRT | 123.24K |
| 157 | M054-手柄气缸安装板.SLDPRT | 97.73K |
| 158 | M054-打倒件.SLDPRT | 87.49K |
| 159 | M054-打到气缸座.SLDPRT | 88.64K |
| 160 | M054-拨叉.SLDPRT | 80.38K |
| 161 | M054-控制盒3.SLDPRT | 282.65K |
| 162 | M054-支柱1.SLDPRT | 88.62K |
| 163 | M054-料仓1A-b(新线).SLDPRT | 151.17K |
| 164 | M054-料仓1A.SLDPRT | 138.11K |
| 165 | M054-料仓2A.SLDPRT | 187.1K |
| 166 | M054-料仓3A.SLDPRT | 103.77K |
| 167 | M054-料仓4A.SLDPRT | 187.38K |
| 168 | M054-料仓6销A.sldprt | 61.58K |
| 169 | M054-料仓7A.sldprt | 144.31K |
| 170 | M054-料仓9A.sldprt | 120.53K |
| 171 | M054-料仓A.SLDASM | 1003.15K |
| 172 | M054-料仓挡停安装板.SLDPRT | 117.82K |
| 173 | M054-料仓止回件4A.sldprt | 110.58K |
| 174 | M054-止回压缩弹簧A.SLDPRT | 238.17K |
| 175 | M054-气缸CDQ2A50-10DM-A93.SLDPRT | 152.71K |
| 176 | M054-气缸CDQMB25-50-A93.SLDPRT | 163.71K |
| 177 | M054-气缸RDQA32-25M-A93(0).SLDPRT | 178.54K |
| 178 | M054-活塞杆CDQ2A50-10DM-A93.SLDPRT | 81.0K |
| 179 | M054-活塞杆CDQMB25-50-A93.SLDPRT | 85.49K |
| 180 | M054-电机保护罩2.SLDPRT | 74.89K |
| 181 | M054-电机驱动组件（双皮带）.SLDASM | 538.22K |
| 182 | M054-皮带线联轴器.SLDPRT | 186.55K |
| 183 | M054-皮带过渡用过滚轴.SLDPRT | 181.0K |
| 184 | M054-皮带过渡用销轴.SLDPRT | 127.5K |
| 185 | M054-皮带连接件.SLDPRT | 93.01K |
| 186 | M054-瞬时举升安装板.SLDPRT | 128.52K |
| 187 | M054-耐压板.SLDPRT | 127.54K |
| 188 | M054-耐压电极.SLDPRT | 96.85K |
| 189 | M054-耐压电极安装板.SLDPRT | 99.06K |
| 190 | M054-节流阀SC3W-6-6.SLDPRT | 60.59K |
| 191 | M054-节流阀SC3W-M5-6.SLDPRT | 100.82K |
| 192 | M054-调速电机90YT90GV22(90GF40H).SLDPRT | 252.96K |
| 193 | M054-轴承6903.SLDPRT | 157.24K |
| 194 | M054-轴承KFL003.SLDPRT | 123.27K |
| 195 | M054-通断接线端2.SLDPRT | 80.72K |
| 196 | M054-镜向PKWS4-PIN1.sldprt | 31.92K |
| 197 | M054-限位.SLDPRT | 72.05K |
| 198 | M054-零件13.sldprt | 33.99K |
| 199 | M054-零件2.SLDPRT | 106.04K |
| 200 |  zz视频.mp4 | 787.53K |
| 201 | 开拔网www.sanweimoxing.com_底板 .SLDPRT | 330.11K |
| 202 | 开拔网www.sanweimoxing.com_架.SLDPRT | 121.63K |
| 203 | 点击查看更多.url | 0.12K |
| 204 |  M054-五次通断及瞬时检测-BOM清单.xlsx | 12.68K |
| 205 | M054-五次通断及瞬时检测单元-DFM.ppt | 300.5K |
| 206 |  M054-五次通断及瞬时检测单元总装.x_t | 11.18M |
