炮塔CNC加工中心
图纸描述

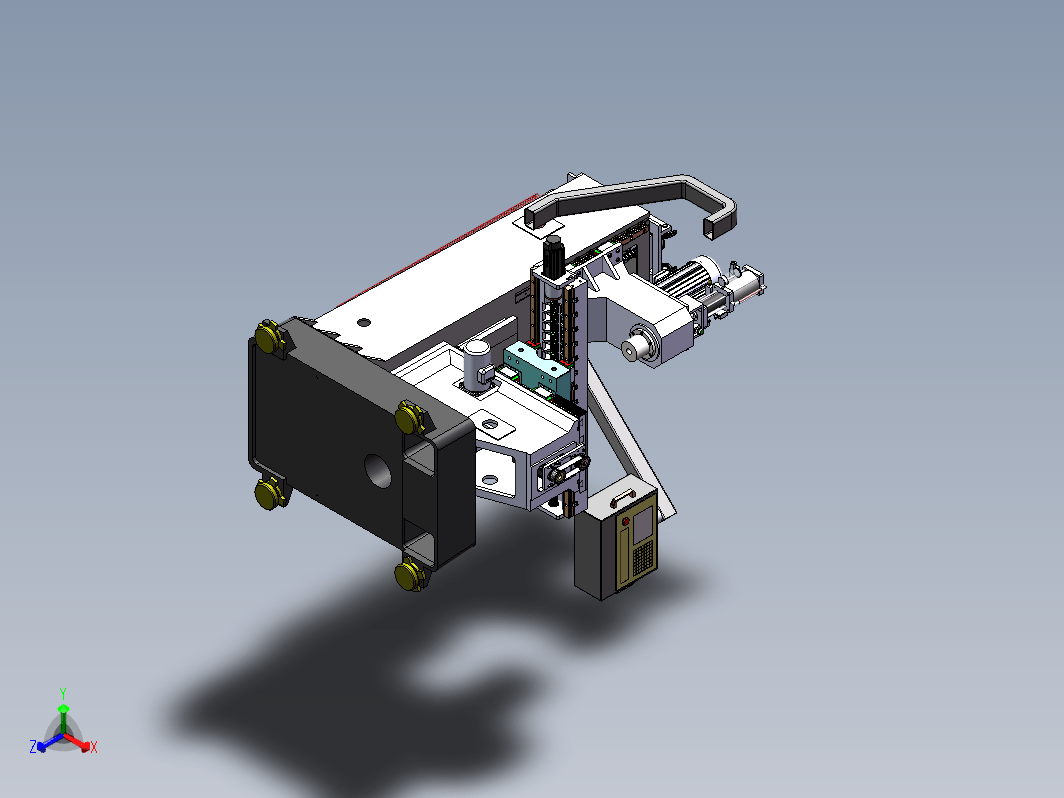

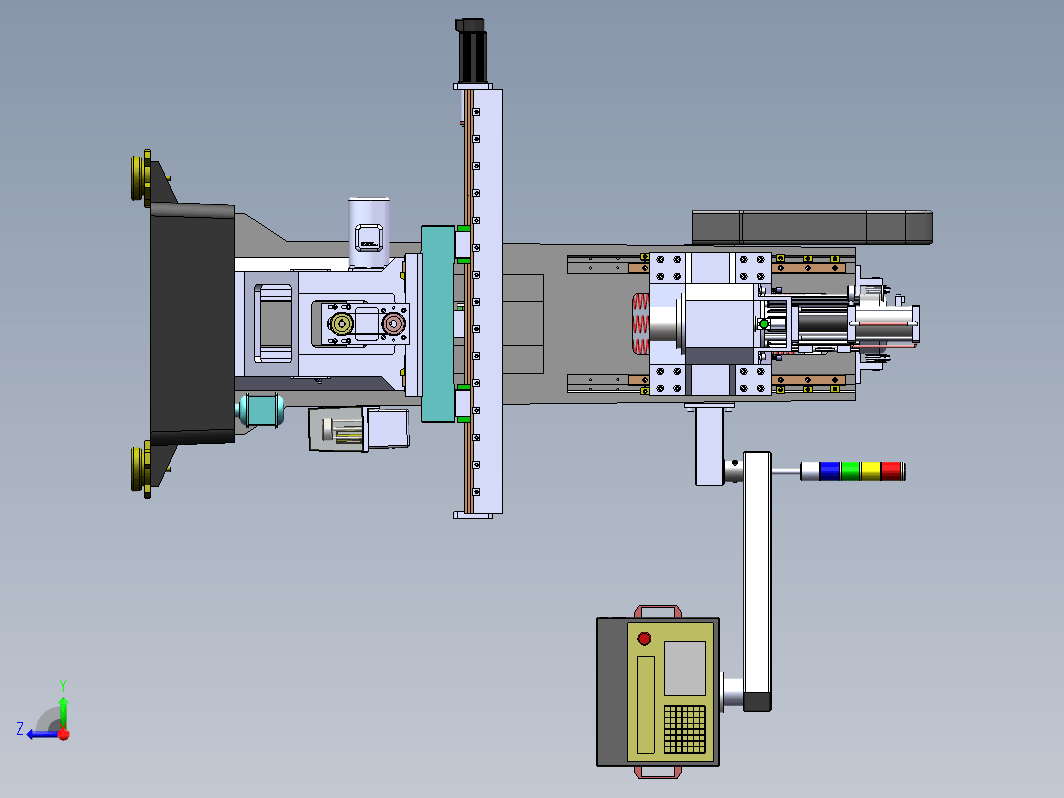

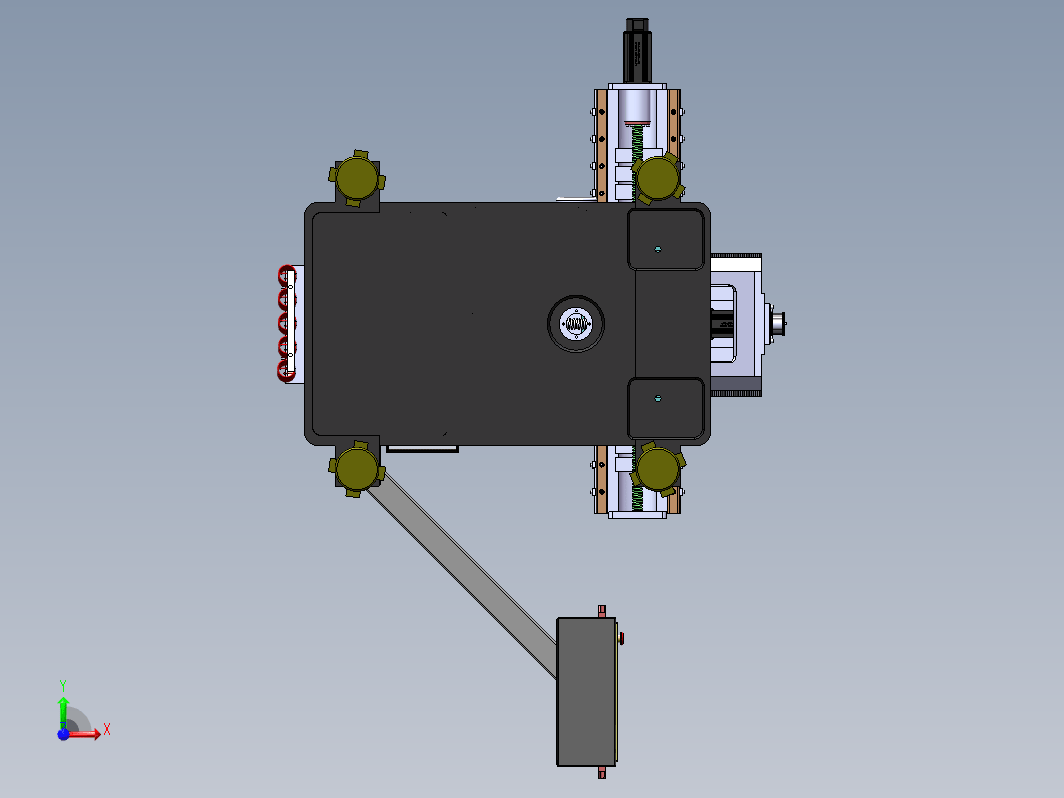

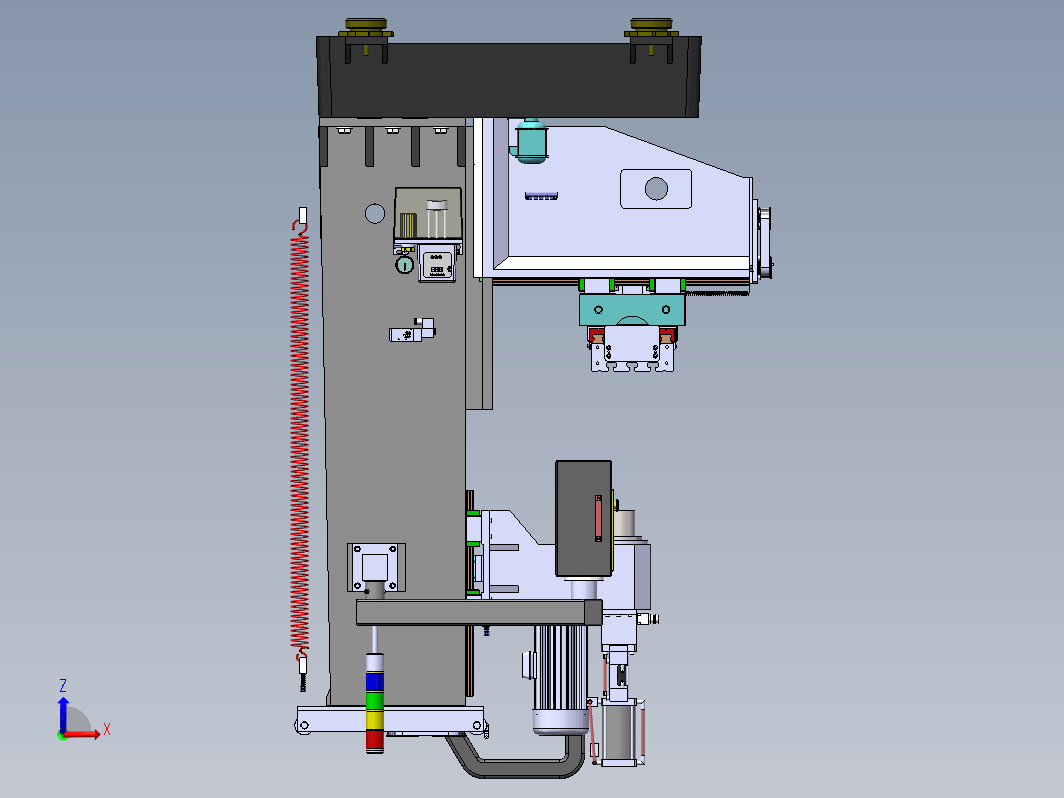

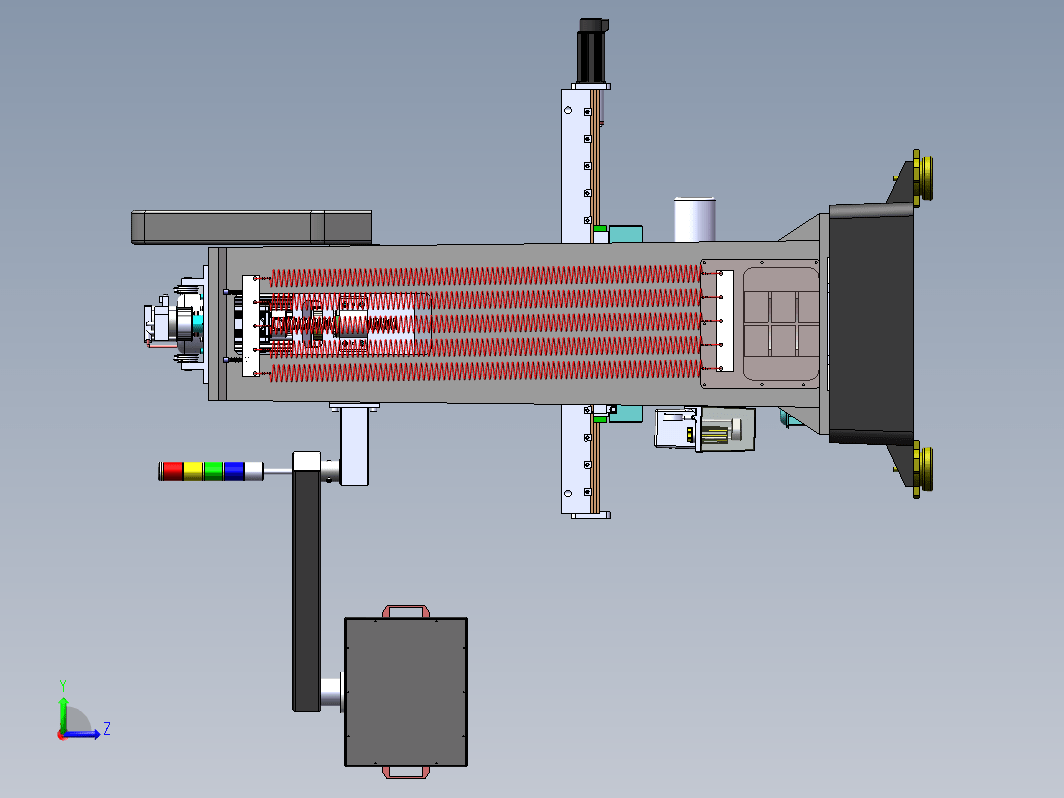

炮塔CNC加工中心图纸下载，该图纸类型属于机械设备、加工机械图纸，图纸大小74.77M，共计126个文件，包含3D图纸，图纸主格式为sldprt、sldasm、STEP，使用Solidworks 2016软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要3金币 推广可免费下载
立即下载 收藏
图纸信息
作者
抽筋的设计
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  00视频.mp4 | 787.53K |
| 2 |  110电机连接板.SLDPRT | 70.83K |
| 3 | 32-10T3 滚珠丝杆螺母.SLDPRT | 327.0K |
| 4 | HGH35CA导轨X1250X轴.SLDPRT | 99.26K |
| 5 | HGH35CA导轨X740 Y轴.SLDPRT | 89.99K |
| 6 | HGH35CA导轨X810 Z轴.SLDPRT | 86.48K |
| 7 | HGH35CA滑块.SLDPRT | 250.36K |
| 8 | M10X25.SLDPRT | 62.88K |
| 9 | M10X35.SLDPRT | 54.67K |
| 10 | M12X25.SLDPRT | 61.07K |
| 11 | M12X30.SLDPRT | 60.95K |
| 12 | M12X35.SLDPRT | 60.28K |
| 13 | M24X60.SLDPRT | 418.25K |
| 14 | M25X1.5圆螺母.SLDPRT | 253.2K |
| 15 | M6X15.SLDPRT | 59.31K |
| 16 | M6X20.SLDPRT | 55.29K |
| 17 | M6X25.SLDPRT | 59.5K |
| 18 | M6X30.SLDPRT | 54.48K |
| 19 | M8X15.SLDPRT | 84.8K |
| 20 | M8X20.SLDPRT | 87.67K |
| 21 | M8X25.SLDPRT | 87.72K |
| 22 | M8X30.SLDPRT | 87.38K |
| 23 | M8X35.SLDPRT | 87.98K |
| 24 | X-Y电机同步轮.SLDPRT | 342.82K |
| 25 | X-Y轴伺服电机.SLDPRT | 840.16K |
| 26 |  X工作台 装配体2.SLDASM | 3.47M |
| 27 | X工作台.SLDPRT | 819.64K |
| 28 | X轴 装配体15.SLDASM | 3.24M |
| 29 | X轴滚珠丝杆.SLDPRT | 2.61M |
| 30 | X轴电机座---80.SLDPRT | 153.98K |
| 31 | X轴轴承座0.SLDPRT | 101.04K |
| 32 | Y伺服电机座.SLDPRT | 73.86K |
| 33 | Y轴总装配体.SLDASM | 2.26M |
| 34 | Y轴滚珠丝杆-左.SLDPRT | 1.57M |
| 35 | Y轴电机座-80.SLDPRT | 168.58K |
| 36 | Y风琴罩.SLDPRT | 369.12K |
| 37 | Z同步轮1.SLDPRT | 432.23K |
| 38 | Z同步轮2.SLDPRT | 506.47K |
| 39 | Z轴导轨压板 右.SLDPRT | 97.2K |
| 40 | Z轴导轨压板 左.SLDPRT | 98.37K |
| 41 | Z轴滚珠丝杆.SLDPRT | 1.43M |
| 42 | Z轴电机座.SLDPRT | 128.72K |
| 43 | Z轴螺母座.SLDPRT | 106.51K |
| 44 | Z轴装配体.sldasm | 2.22M |
| 45 | 三色灯.SLDPRT | 69.32K |
| 46 | 中拖板 装配体10.sldasm | 391.4K |
| 47 | 主轴圆弧同步带轮.SLDPRT | 328.36K |
| 48 | 主轴装配体13.sldasm | 1.36M |
| 49 | 伞齿连接轴.SLDPRT | 110.18K |
| 50 | 伺服电机110SY-M06030.SLDPRT | 522.52K |
| 51 | 分油座.SLDPRT | 186.91K |
| 52 | 十字螺母座.SLDPRT | 205.83K |
| 53 | 十字螺母座加强块.SLDPRT | 63.9K |
| 54 | 升降台 装配体3.SLDASM | 1.71M |
| 55 | 升降台电机.SLDPRT | 976.24K |
| 56 | 升降电机 装配体9.SLDASM | 1.03M |
| 57 | 卡簧20.SLDPRT | 57.21K |
| 58 | 卡簧42.SLDPRT | 66.84K |
| 59 | 同步带- Z轴.SLDPRT | 277.95K |
| 60 | 同步带--Y轴.SLDPRT | 197.28K |
| 61 | 启动按钮.SLDPRT | 140.65K |
| 62 | 圆弧同步带.SLDPRT | 256.76K |
| 63 | 垫 铁.SLDPRT | 117.03K |
| 64 | 垫片12.SLDPRT | 65.7K |
| 65 | 垫片24.SLDPRT | 66.27K |
| 66 | 垫片8.SLDPRT | 67.02K |
| 67 | 塞铁.SLDPRT | 41.61K |
| 68 | 塞铁25.SLDPRT | 41.8K |
| 69 | 导向轮 装配体3.SLDASM | 493.3K |
| 70 | 导向轮.SLDPRT | 124.59K |
| 71 | 导向轮轴.SLDPRT | 81.43K |
| 72 | 导轮架.SLDPRT | 95.55K |
| 73 | 导轮装配体5.SLDASM | 504.74K |
| 74 | 小伞齿.SLDPRT | 79.08K |
| 75 | 底座+油泵.SLDPRT | 855.73K |
| 76 | 底座立柱 新装配体.SLDASM | 367.5K |
| 77 | 开拔网www.sanweimoxing.com_底板 .SLDPRT | 330.11K |
| 78 | 开拔网www.sanweimoxing.com_架.SLDPRT | 121.63K |
| 79 | 弹簧.SLDPRT | 1.89M |
| 80 | 弹簧挂杆.SLDPRT | 74.45K |
| 81 | 弹簧组.SLDASM | 1.96M |
| 82 | 打刀缸.SLDPRT | 640.92K |
| 83 | 打刀缸支架.SLDPRT | 88.26K |
| 84 | 把手120.SLDPRT | 78.26K |
| 85 | 拖链0.SLDPRT | 139.5K |
| 86 | 操控件1.SLDPRT | 104.57K |
| 87 | 操控件2-3.SLDPRT | 59.22K |
| 88 | 操控件2.SLDPRT | 141.58K |
| 89 | 操控件3.SLDPRT | 98.38K |
| 90 | 操控电箱.SLDPRT | 270.05K |
| 91 | 操控箱 装配体1.SLDASM | 209.49K |
| 92 | 操控面板.SLDPRT | 335.57K |
| 93 | 水泵120W.SLDPRT | 182.78K |
| 94 | 润滑油泵.SLDPRT | 1.07M |
| 95 | 滚珠丝杆同步轮.SLDPRT | 295.59K |
| 96 | 炮塔CNC总装配体.sldasm | 13.01M |
| 97 |  炮塔CNC总装配体.STEP | 60.21M |
| 98 | 点击查看更多.url | 0.19K |
| 99 | 电控箱 装配体.SLDASM | 207.28K |
| 100 | 电机圆弧同步带轮.SLDPRT | 321.24K |
| 101 | 电机调节板.SLDPRT | 74.73K |
| 102 | 电磁阀.SLDPRT | 1.4M |
| 103 | 立式2.2KW电机.SLDPRT | 775.57K |
| 104 | 立柱2.SLDPRT | 837.89K |
| 105 | 立柱遮板.SLDPRT | 73.95K |
| 106 | 线槽盖板.SLDPRT | 58.51K |
| 107 | 线轨中拖板.SLDPRT | 732.2K |
| 108 | 线轨主轴箱.SLDPRT | 590.09K |
| 109 | 线轨升降台.SLDPRT | 818.63K |
| 110 | 线轨压块-侧边.SLDPRT | 73.11K |
| 111 | 线轨压块.SLDPRT | 107.42K |
| 112 | 联轴器.SLDPRT | 94.43K |
| 113 | 调整螺栓.SLDPRT | 668.29K |
| 114 | 轴承6004.SLDPRT | 404.49K |
| 115 | 轴承6005.SLDPRT | 114.77K |
| 116 | 轴承6204.SLDPRT | 613.8K |
| 117 | 轴承7005C.SLDPRT | 123.57K |
| 118 | 轴承压盖.SLDPRT | 73.53K |
| 119 | 链1.SLDPRT | 71.25K |
| 120 | 链2.SLDPRT | 110.7K |
| 121 | 链条.SLDASM | 116.53K |
| 122 | 链条吊杆螺栓.SLDPRT | 442.9K |
| 123 | 销8X25.SLDPRT | 84.02K |
| 124 | 销8X40.SLDPRT | 79.93K |
| 125 | 键6X40.SLDPRT | 34.66K |
| 126 | 齿轮主轴.SLDPRT | 94.46K |
