1.3M宽干式拉丝机：主要用于金属表面处理，采用双道拉丝，第一道粗纹第二道细纹，输送工作台可以升降，加工工件厚度在100mm内，砂带有自动纠偏功能，压辊过载功能，能有效保护好砂带。图纸内所有零部件均有特征参数可以修改，之间装配约束都有，是本人一点一点画出来的。希望能够帮助到你。图纸参考价值极高。

1.3M宽干式拉丝机(双道砂带)
首页>图纸库>机械设备>加工机械2024-04-19报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！1
0
243

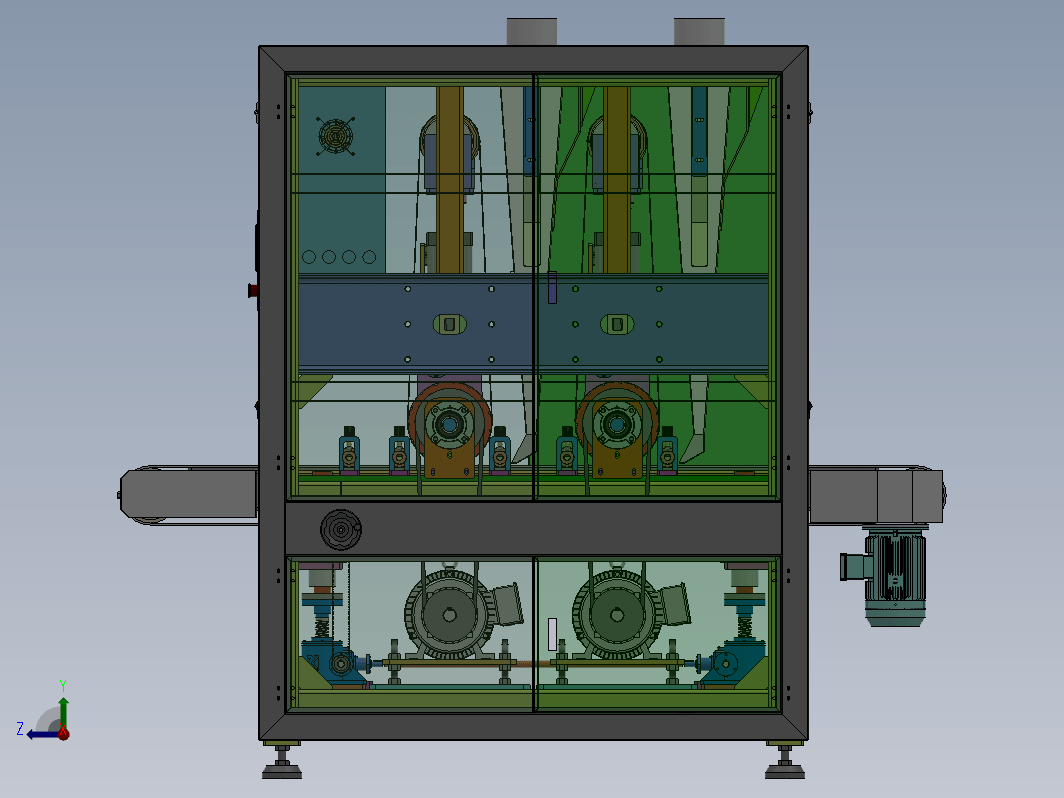

图纸预览图

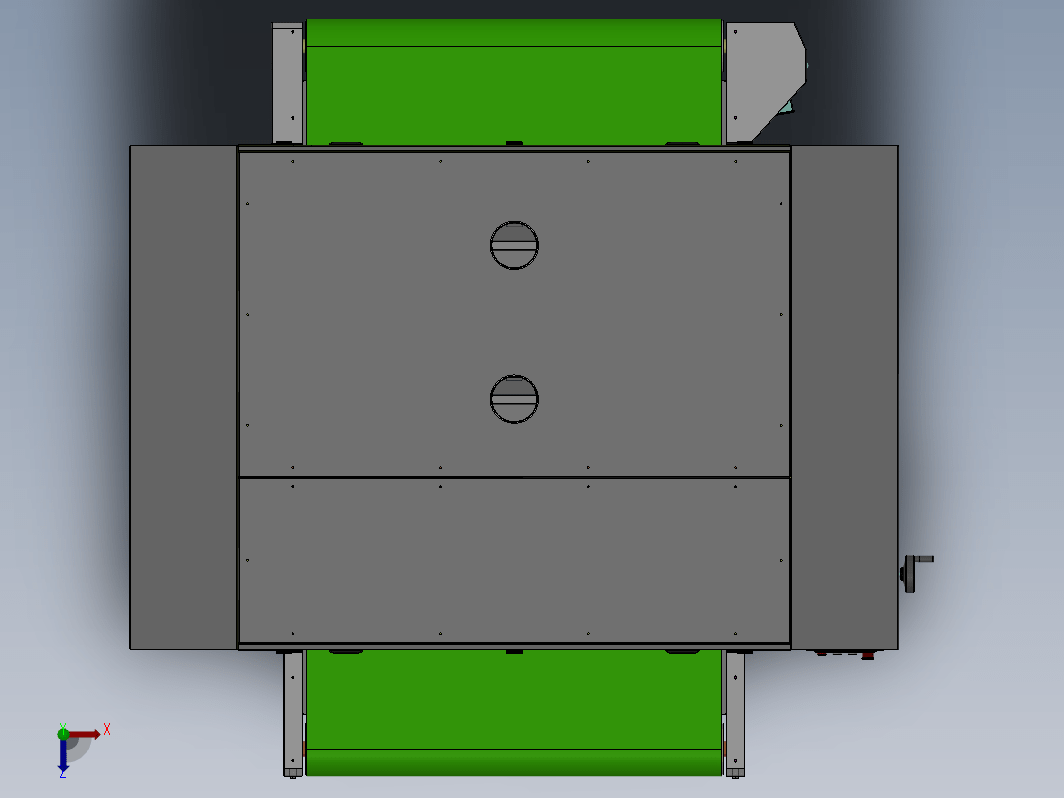

图纸预览图

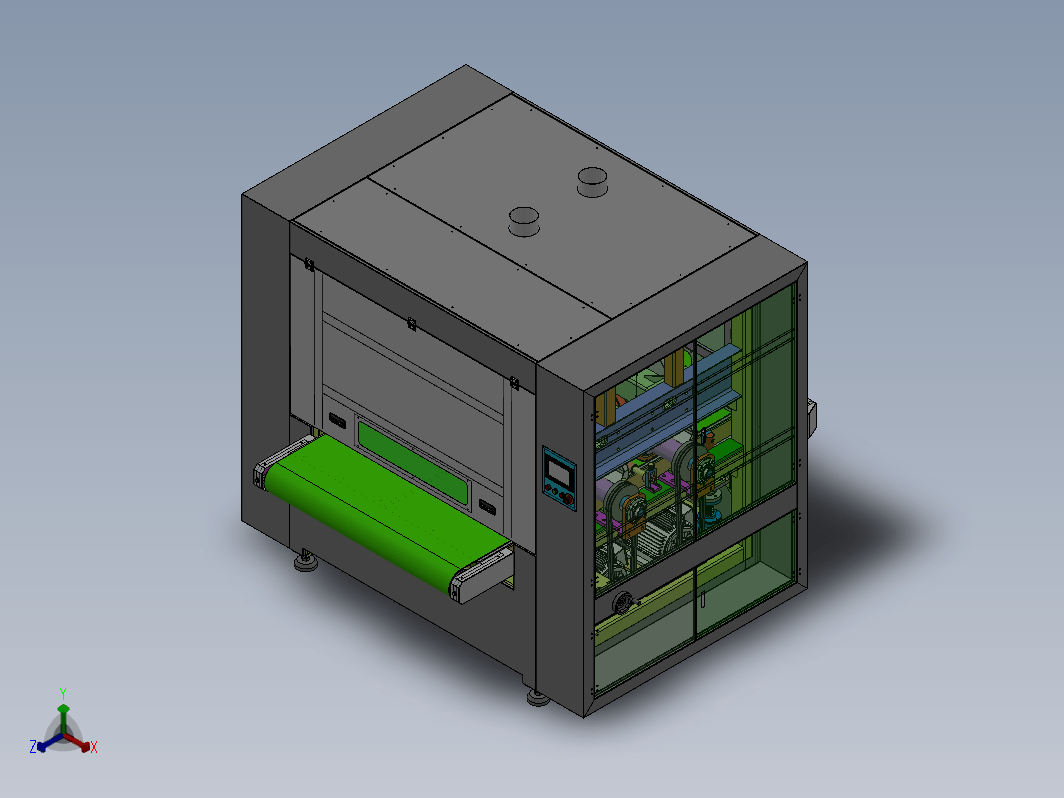

图纸预览图

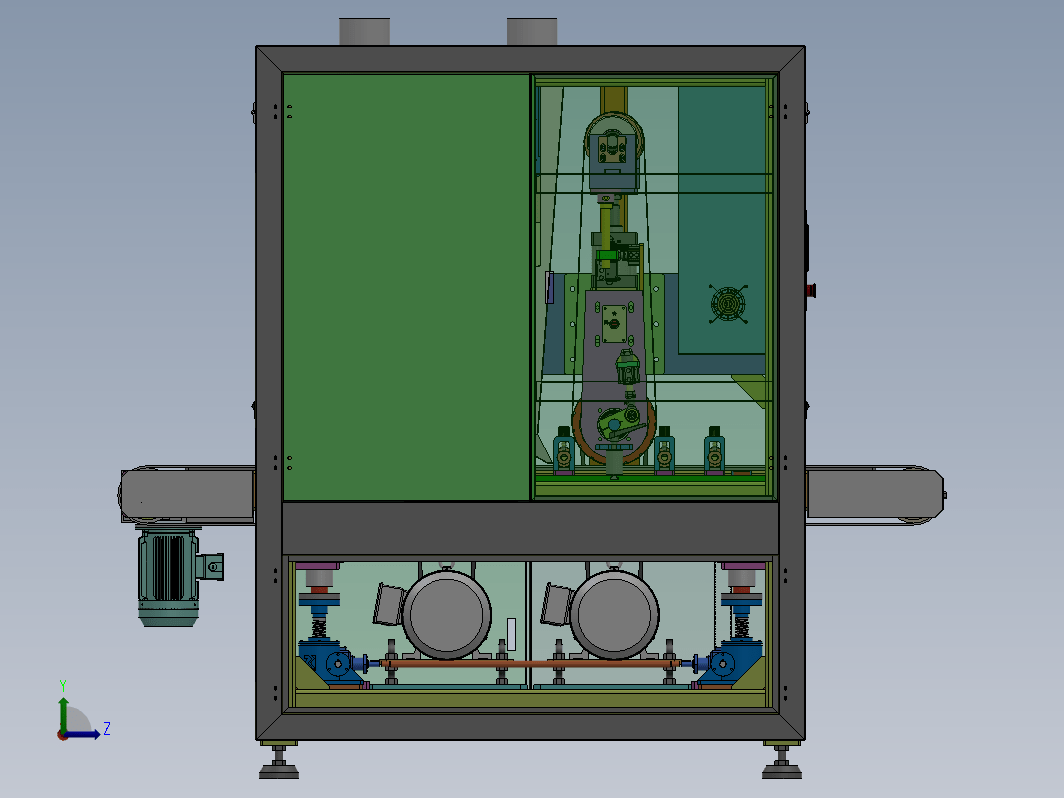

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
1.3M宽干式拉丝机：主要用于金属表面处理，采用双道拉丝，第一道粗纹第二道细纹，输送工作台可以升降，加工工件厚度在100mm内，砂带有自动纠偏功能，压辊过载功能，能有效保护好砂带。图纸内所有零部件均有特征参数可以修改，之间装配约束都有，是本人一点一点画出来的。希望能够帮助到你。图纸参考价值极高。
下载需要3金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：668986
文件大小：92.81M
所需金币：3
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldasm、sldprt
软件版本：Solidworks 2016
作者
抽筋的地瓜
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标4 HBM13-00 拉丝抛光机总装.SLDASM13.12M
2软件图标4 HBM13-01-00 拉丝抛光主机.SLDASM12.91M
3软件图标3 HBM13-01-00-01 框架.SLDPRT4.69M
4软件图标3 HBM13-01-00-02 支撑柱.SLDPRT96.03K
5软件图标3 HBM13-01-00-03 轴承安装座.SLDPRT138.59K
6软件图标3 HBM13-01-00-04 调节支撑板.SLDPRT122.26K
7软件图标3 HBM13-01-00-05 三角支撑板.SLDPRT91.6K
8软件图标3 HBM13-01-00-06 电机板.SLDPRT103.5K
9软件图标3 HBM13-01-00-07 连接轴1.SLDPRT82.26K
10软件图标3 HBM13-01-00-08 连接轴2.SLDPRT73.91K
11软件图标3 HBM13-01-00-09 导杆.SLDPRT111.25K
12软件图标3 HBM13-01-00-10 固定法兰.SLDPRT103.47K
13软件图标3 HBM13-01-00-11 直线轴承安装座.SLDPRT114.29K
14软件图标3 HBM13-01-00-12 电控箱门.SLDPRT440.3K
15软件图标3 HBM13-01-00-13 旋转轴.SLDPRT99.47K
16软件图标3 HBM13-01-00-14 上封板1.SLDPRT203.24K
17软件图标3 HBM13-01-00-15 上封板2.SLDPRT188.02K
18软件图标3 HBM13-01-00-16-左上侧门.SLDPRT249.46K
19软件图标3 HBM13-01-00-17-右上侧门.SLDPRT243.67K
20软件图标3 HBM13-01-00-18-右下侧门.SLDPRT216.22K
21软件图标3 HBM13-01-00-19-左下侧门.SLDPRT229.34K
22软件图标3 HBM13-01-00-20-配电板.SLDPRT135.11K
23软件图标3 HBM13-01-00-21-亚克力.SLDPRT70.32K
24软件图标4 HBM13-01-01-00 砂带机头.SLDASM7.03M
25软件图标3 HBM13-01-01-00-01 螺旋开槽橡胶辊.SLDPRT2.39M
26软件图标3 HBM13-01-01-00-02 悬臂梁.SLDPRT284.03K
27软件图标3 HBM13-01-01-00-03 支撑板.SLDPRT182.31K
28软件图标3 HBM13-01-01-00-04 气缸固定座.SLDPRT92.63K
29软件图标3 HBM13-01-01-00-05 张紧梁.SLDPRT234.75K
30软件图标3 HBM13-01-01-00-06 张紧辊.SLDPRT1.61M
31软件图标3 HBM13-01-01-00-07 调偏法兰.SLDPRT101.93K
32软件图标3 HBM13-01-01-00-08 调偏轴.SLDPRT58.32K
33软件图标3 HBM13-01-01-00-09 气缸调节板.SLDPRT92.37K
34软件图标3 HBM13-01-01-00-10 气缸固定板.SLDPRT76.32K
35软件图标3 HBM13-01-01-00-11 手阀安装板.SLDPRT196.23K
36软件图标3 HBM13-01-01-00-12 气缸调节安装座.SLDPRT111.04K
37软件图标3 HBM13-01-01-00-13 主辊调节板.SLDPRT137.62K
38软件图标3 HBM13-01-01-00-14 气缸旋转轴.SLDPRT126.43K
39软件图标3 HBM13-01-01-00-15 旋转法兰.SLDPRT122.94K
40软件图标3 HBM13-01-01-00-16 挡圈.SLDPRT64.97K
41软件图标3 HBM13-01-01-00-17 支撑座.SLDPRT82.19K
42软件图标3 HBM13-01-01-00-18 链接法兰.SLDPRT166.99K
43软件图标3 HBM13-01-01-00-19 调节块.SLDPRT142.06K
44软件图标3 HBM13-01-01-00-20 旋转轴.SLDPRT84.83K
45软件图标3 HBM13-01-01-00-21 调节轴.SLDPRT120.65K
46软件图标3 HBM13-01-01-00-22 电磁阀支架.SLDPRT82.82K
47软件图标4 HBM13-01-02-00 防飞压辊.SLDASM463.35K
48软件图标3 HBM13-01-02-00-01 压辊.SLDPRT98.5K
49软件图标3 HBM13-01-02-00-02 旋转法兰.SLDPRT151.74K
50软件图标3 HBM13-01-02-00-03 调节板.SLDPRT90.57K
51软件图标3 HBM13-01-02-00-04 固定座.SLDPRT91.59K
52软件图标3 HBM13-01-02-00-05 调节螺钉.SLDPRT147.66K
53软件图标3 HBM13-01-03-00-01-按钮安装面板.SLDPRT113.48K
54软件图标4 HBM13-01-03-00-控制部件.SLDASM361.83K
55软件图标4 HBM13-01-04-00 吸尘部件.SLDASM133.75K
56软件图标3 HBM13-01-04-00-01 风刀.SLDPRT267.28K
57软件图标3 HBM13-01-04-00-02 左右支架.SLDPRT156.73K
58软件图标3 HBM13-01-04-00-03 后支架.SLDPRT120.39K
59软件图标3 镜向HBM13-01-04-00-02 左右支架.SLDPRT84.66K
60软件图标4 HBM13-02-00 输送台.SLDASM2.31M
61软件图标3 HBM13-02-00-01 主动辊.SLDPRT133.3K
62软件图标3 HBM13-02-00-02 从动辊.SLDPRT957.46K
63软件图标3 HBM13-02-00-03 调节固定板.SLDPRT131.54K
64软件图标3 HBM13-02-00-04 输送架.SLDPRT578.2K
65软件图标3 HBM13-02-00-05 输送台面板.SLDPRT98.92K
66软件图标3 HBM13-02-00-06 主动轮安装板.SLDPRT141.33K
67软件图标3 HBM13-02-00-07 主动轮右安装板.SLDPRT166.66K
68软件图标3 HBM13-02-00-08 减速机安装板.SLDPRT101.09K
69软件图标3 HBM13-02-00-09 调节板.SLDPRT126.19K
70软件图标3 HBM13-02-00-10 三角板.SLDPRT84.87K
71软件图标3 HBM13-02-00-11 防护罩1.SLDPRT170.95K
72软件图标3 HBM13-02-00-12 防护罩2.SLDPRT158.96K
73软件图标3 HBM13-02-00-13 防护罩3.SLDPRT176.69K
74软件图标3 镜向HBM13-02-00-03 调节固定板.SLDPRT98.7K
75软件图标3 镜向HBM13-02-00-11 防护罩1.SLDPRT160.05K
76软件图标3 1型六角螺母M20 GB╱T 6170.SLDPRT121.12K
77软件图标3 24v指示灯 红.SLDPRT648.14K
78软件图标3 4V21006B-电磁阀.SLDPRT347.62K
79软件图标3 B22-RT23.sldprt119.26K
80软件图标3 KP004 带座轴承.SLDPRT149.81K
81软件图标3 V皮带 B1560 GB╱T 13575.1.SLDPRT81.58K
82软件图标3 六角头螺栓 全螺纹M12×150 GB╱T 5783.sldprt175.0K
83软件图标3 内六角圆柱头螺钉M16×55-GB╱T 70.1.SLDPRT198.84K
84软件图标3 内波手轮-内孔12-外径122.SLDPRT156.84K
85软件图标3 升降机SWL5M-1AⅡ-100 箱体.sldprt417.66K
86软件图标3 升降机SWL5M-1AⅡ-100 螺杆.sldprt709.92K
87软件图标4 升降机SWL5M-1AⅡ-100FZ JB╱T 8009-1998.sldasm439.46K
88软件图标3 压缩弹簧外径18-线径2-L50.SLDPRT228.29K
89软件图标3 HGE-40.sldprt64.5K
90软件图标4 合页-40x40.SLDASM90.79K
91软件图标3 同步带 5M-W25-L960.SLDPRT1.02M
92软件图标3 圆形带座轴承-UCFC208.SLDPRT839.99K
93软件图标4 嵌入式拉手-L110-W50-96（LS122）.SLDASM371.31K
94软件图标3 嵌入式拉手1.SLDPRT539.97K
95软件图标3 嵌入式拉手21.SLDPRT111.14K
96软件图标3 嵌入式拉手3.SLDPRT331.15K
97软件图标3 平垫圈 A12 GB╱T 97.1.sldprt70.9K
98软件图标3 拧紧手柄 M12-L50.SLDPRT123.98K
99软件图标3 按钮开关（红）22mm.SLDPRT362.13K
100软件图标3 按钮开关（绿）22mm.SLDPRT350.68K
101软件图标3 换向器 T2-1：1-1-LR-B3.sldprt1.05M
102软件图标3 散热风扇-120x120.sldprt1013.8K
103软件图标3 方形带座轴承-UCF208.SLDPRT872.43K
104软件图标3 方法兰直线轴承 LMK50UU.SLDPRT783.2K
105软件图标3 标准气缸-SC125X50-1.sldprt150.89K
106软件图标3 标准气缸-SC125X50-2.sldprt26.35K
107软件图标3 标准气缸-SC125X50-3.sldprt25.94K
108软件图标4 标准气缸-SC125X50.SLDASM64.08K
109软件图标3 D18-d8-L500-200NL型头-2.SLDPRT172.2K
110软件图标3 D18-d8-L500-200NL型头.SLDPRT136.98K
111软件图标4 D18-d8-L500-200NT型-装配体.SLDASM148.65K
112软件图标3 D18-d8-L500-200NT形-2.SLDPRT181.75K
113软件图标3 D18-d8-L500-200NT形.SLDPRT152.66K
114软件图标3 D18-d8-L500-200N零件3.SLDPRT83.64K
115软件图标3 D18-d8-L500-200N零件4.SLDPRT79.43K
116软件图标4 氮气弹簧D18-d8-L500-200N.SLDASM142.88K
117软件图标3 深沟球轴承 6005ZZ GB╱T 276.SLDPRT1.38M
118软件图标3 深沟球轴承-6210-ZZ GB╱T 276.SLDPRT328.84K
119软件图标3 深沟球轴承6207-ZZ-GB╱T 276.SLDPRT1.36M
120软件图标3 深沟球轴承6211-ZZ GB╱T 276.SLDPRT1.48M
121软件图标3 电磁阀座-200M2F(4V系列）.SLDPRT106.8K
122软件图标3 皖南电机 YX3-132M-4-B3(7.5kw）.SLDPRT2.84M
123软件图标3 皖南电机 YX3-90L-4-B5(1.5KW).sldprt3.1M
124软件图标3 皖南电机 YX3-B5-100L1-4(2.2KW).SLDPRT3.09M
125软件图标3 皮带W1400-T6-L.SLDPRT74.35K
126软件图标3 砂带 W1350-L3000-T2.SLDPRT83.4K
127软件图标3 薄型气缸-SDA50x5B-1.sldprt79.09K
128软件图标3 薄型气缸-SDA50x5B-2.sldprt28.38K
129软件图标3 薄型气缸-SDA50x5B-3.sldprt29.45K
130软件图标4 薄型气缸-SDA50x5B.SLDASM84.03K
131软件图标3 薄型气缸-SDAJ50x20-20B-1.sldprt282.26K
132软件图标3 薄型气缸-SDAJ50x20-20B-2.sldprt101.1K
133软件图标3 薄型气缸-SDAJ50x20-20B-3.sldprt29.58K
134软件图标3 薄型气缸-SDAJ50x20-20B-4.sldprt32.8K
135软件图标3 薄型气缸-SDAJ50x20-20B-5.sldprt30.09K
136软件图标4 薄型气缸-SDAJ50x20-20B.SLDASM233.25K
137软件图标3 蜗杆涡轮减速机 RV063 20-P90B5-1.5FA-b03.SLDPRT2.69M
138软件图标3 蜗杆涡轮减速机 RV110 -20-P100╱112B5-2.2FA-b05.SLDPRT4.73M
139软件图标3 螺杆M20×100 GB╱T 15389.SLDPRT155.19K
140软件图标3 触摸屏7寸.SLDPRT249.46K
141软件图标3 调心球轴承-1204-GB╱T 281.SLDPRT606.79K
142软件图标3 调节地脚 D118-M24-L150.SLDPRT76.82K
143软件图标3 轴用弹性挡圈 A35 GB╱T 894.1.SLDPRT75.08K
144软件图标3 轴用弹性挡圈 A55 GB╱T 894.1.SLDPRT73.65K
145软件图标3 过滤器-GFC20008F1.SLDPRT1.42M
146软件图标4 选择型手动阀 M5HS21008R.SLDASM120.92K
147软件图标3 选择型手动阀 M5HS21008R1.sldprt29.95K
148软件图标3 选择型手动阀 M5HS21008R2.sldprt29.01K
149软件图标3 选择型手动阀 M5HS21008R3.sldprt29.38K
150软件图标3 选择型手动阀 M5HS21008R4.sldprt29.03K
151软件图标3 选择型手动阀 M5HS21008R5.sldprt29.6K
152软件图标3 鱼眼接头-F-M18X150U.SLDPRT161.79K
153软件图标3 HBM13-00 B型V带轮一.SLDPRT151.85K
154软件图标3 HBM13-00 B型V带轮二.SLDPRT149.5K
155软件图标3 HBM13-00 圆锥齿轮30×2.SLDPRT637.26K
156软件图标3 HBM13-00-同步轮5M-T32-W250-H20.SLDPRT780.37K
