本模型是一种CNC车间较为常见的自动上料方式，采用桁架机器人进行自动化上下料系统；模型可作为大型工厂的CNC自动方案参考，仅供设计学习之用。

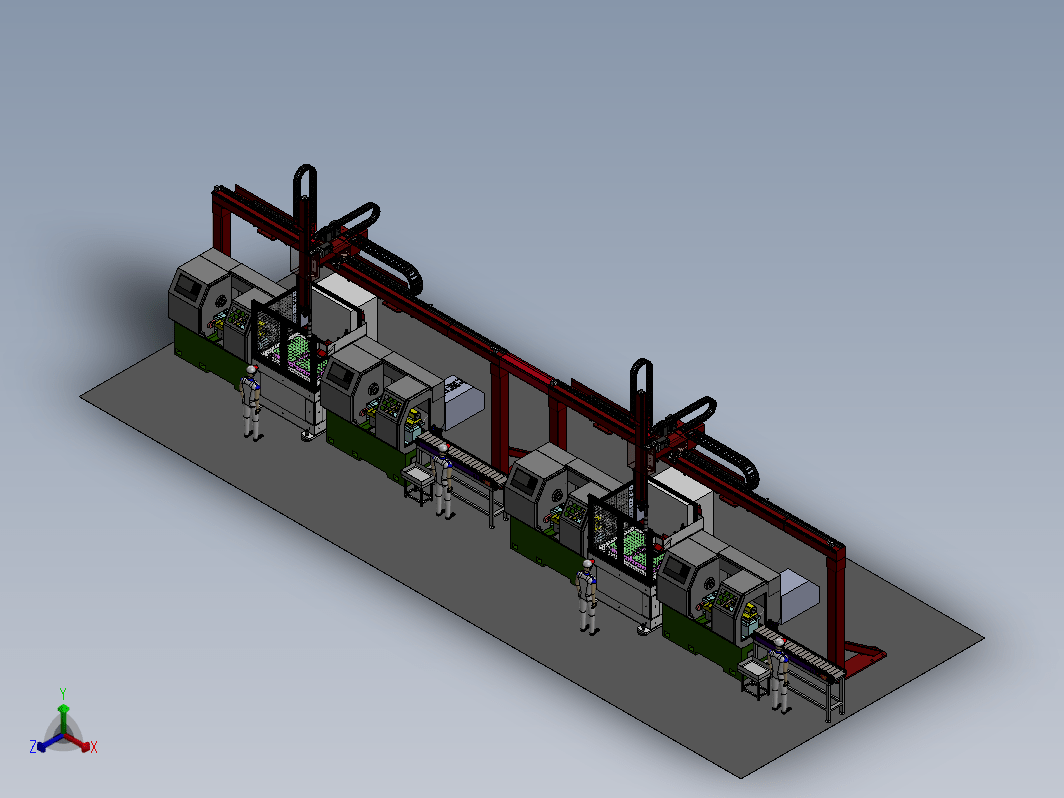

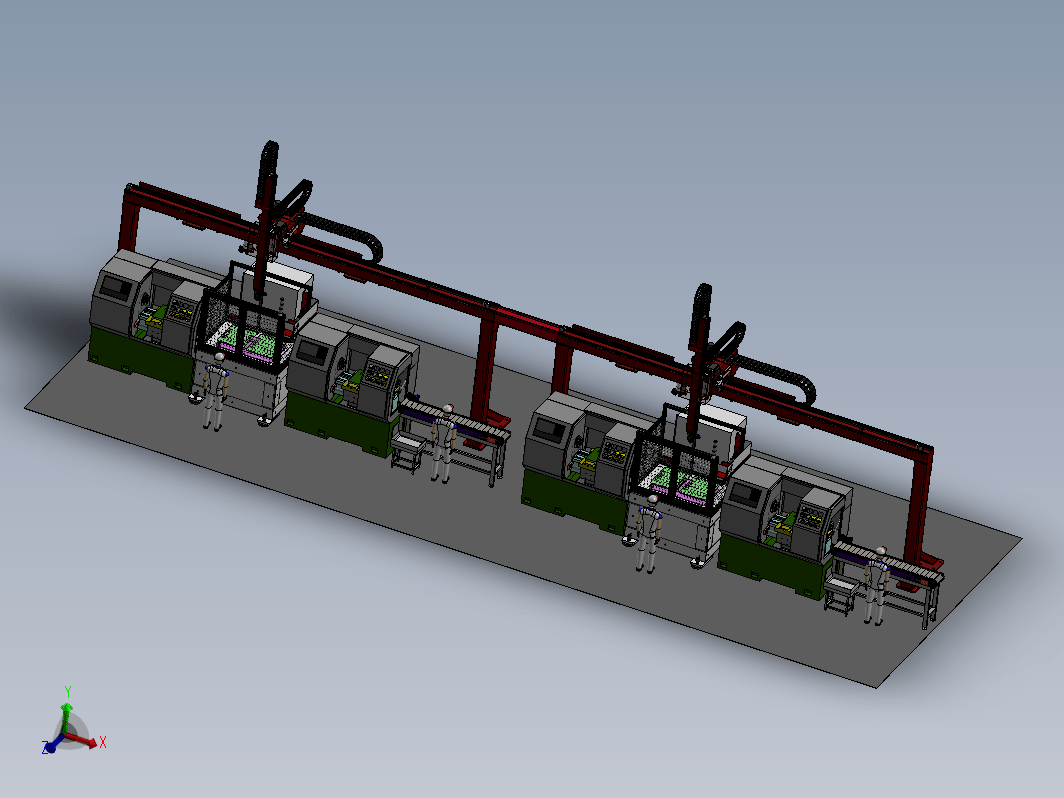

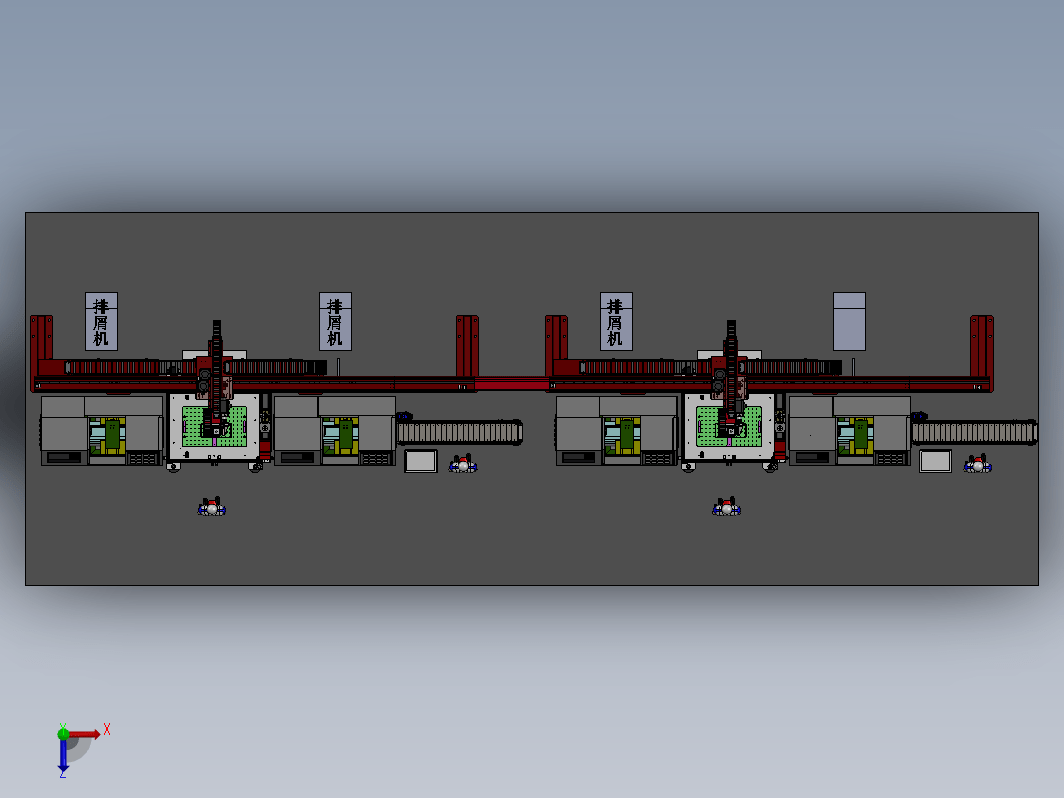

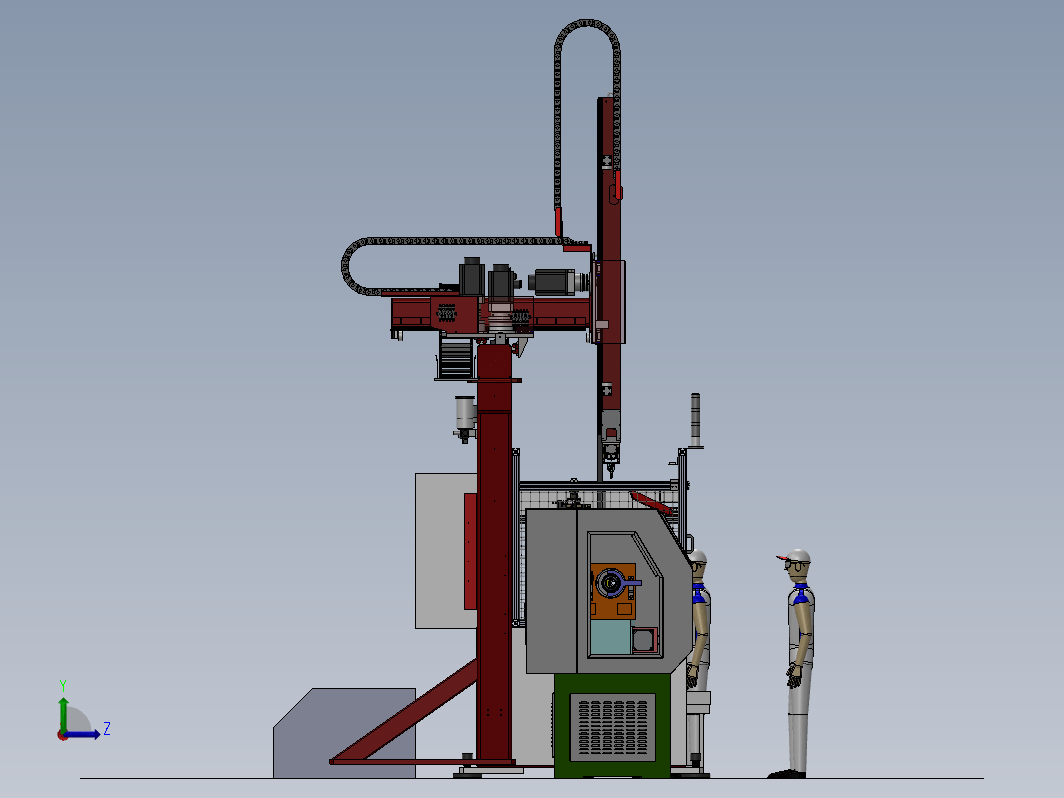

桁架机器人自动上下料CNC车间
图纸描述
本模型是一种CNC车间较为常见的自动上料方式，采用桁架机器人进行自动化上下料系统；模型可作为大型工厂的CNC自动方案参考，仅供设计学习之用。
下载需要32金币 推广可免费下载
立即下载 收藏
图纸信息
作者
风行水上
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  angular contact ball bearing_68_din_DIN 628 - 7203B - 10,DE,NC,10_68.sldprt | 100.07K |
| 2 | Bearing Hosing.sldprt | 43.31K |
| 3 | Chain Part 1.sldprt | 54.78K |
| 4 | Chain Part 2.sldprt | 42.15K |
| 5 | double pitch roller chain wheel_iso_Chain wheel ISO - 16Z 208A --16SA25.0NC1-1.sldprt | 122.41K |
| 6 | double pitch roller chain wheel_iso_Chain wheel ISO - 16Z 208A --16SA25.0NC1-2.sldprt | 121.92K |
| 7 | double pitch roller chain wheel_iso_Chain wheel ISO - 16Z 208A --16SA25.0NC1-3.sldprt | 123.24K |
| 8 | double pitch roller chain wheel_iso_Chain wheel ISO - 16Z 208A --16SA25.0NC1.sldprt | 122.62K |
| 9 | groove pin 08_iso_ISO 8746-M6x8-St.sldprt | 39.14K |
| 10 | hex flange bolt small_iso_ISO 4162 - M12 x 35 x 35-S.sldprt | 74.04K |
| 11 | hex flange bolt small_iso_ISO 4162 - M16 x 35 x 35-S.sldprt | 73.44K |
| 12 | hex flange nut gradea_iso_ISO - 4161 - M12 - N.sldprt | 61.32K |
| 13 | hex flange nut gradea_iso_ISO - 4161 - M16 - N.sldprt | 61.33K |
| 14 | hex nut style 1 fine gradeab_iso_ISO - 8673 - M10 x 1.0 - W - N.sldprt | 43.15K |
| 15 | hex screw gradeab_iso_ISO 4017 - M10 x 25-S.sldprt | 52.45K |
| 16 | iMike1-3.SLDPRT | 2.31M |
| 17 | MOTOR_GEARBOX_NMRVP_090_i30_2,2kW_1400dd.sldprt | 2.36M |
| 18 | Part2.sldprt | 39.54K |
| 19 | Rear Part.sldprt | 113.96K |
| 20 | Shaft.sldprt | 52.79K |
| 21 | Sprocket Flange.sldprt | 42.95K |
| 22 | Stand.sldprt | 74.57K |
| 23 | Variable Link.sldprt | 41.47K |
| 24 | Variable Shaft.sldprt | 54.83K |
| 25 | 三轴桁架机械手.SLDPRT | 120.23M |
| 26 | 放置台2.SLDPRT | 215.85K |
| 27 |  板链输送线.SLDASM | 2.97M |
| 28 | 板链输送线2.SLDASM | 2.93M |
| 29 | 桁架机器人自动上下料CNC布局.SLDASM | 40.12M |
