一种用于端板自夹紧对中定位托盘，上料位由气缸打开夹紧块，端板放入托盘后气缸松开，夹紧块依靠弹簧力夹紧端板。工作完成后到下料位由气缸打开，移栽机取走端板。托盘定位设置多个挡位调节，适应不同尺寸端板。

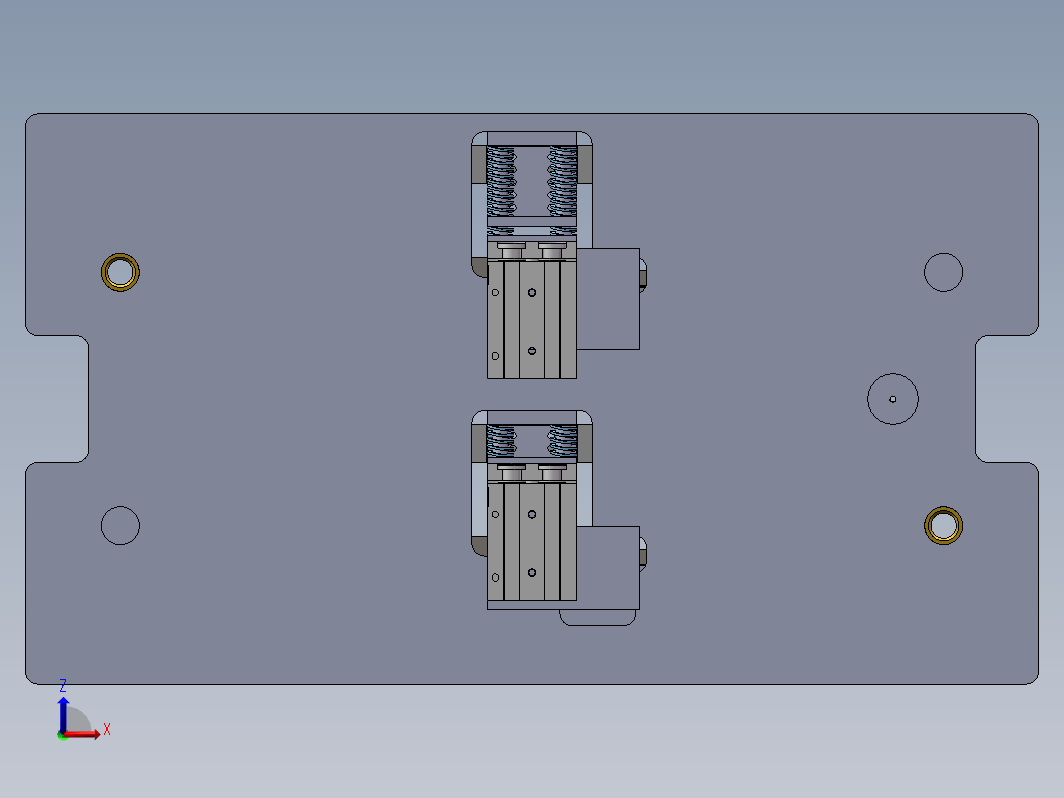

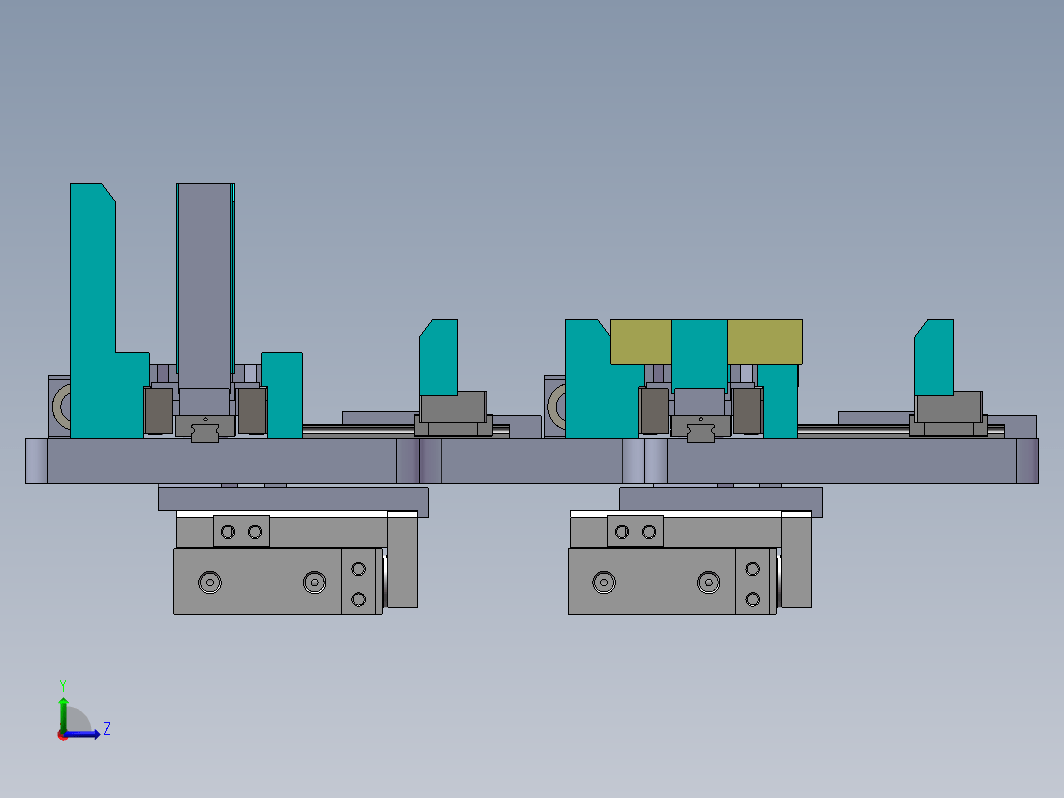

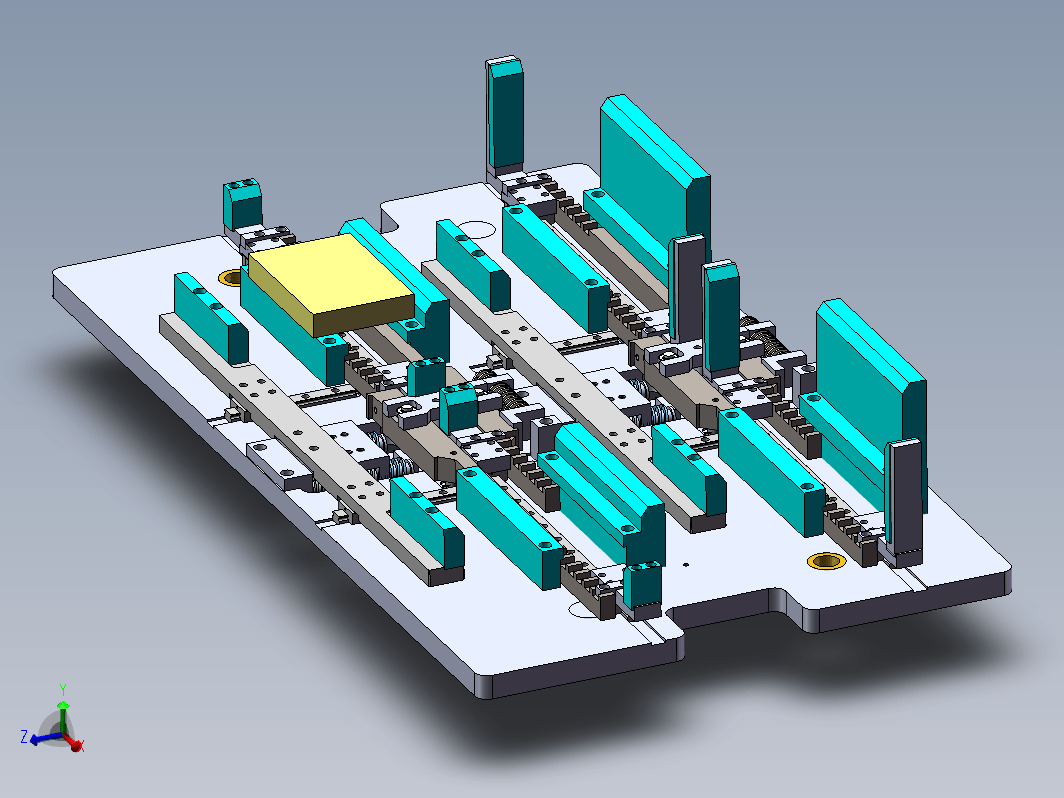

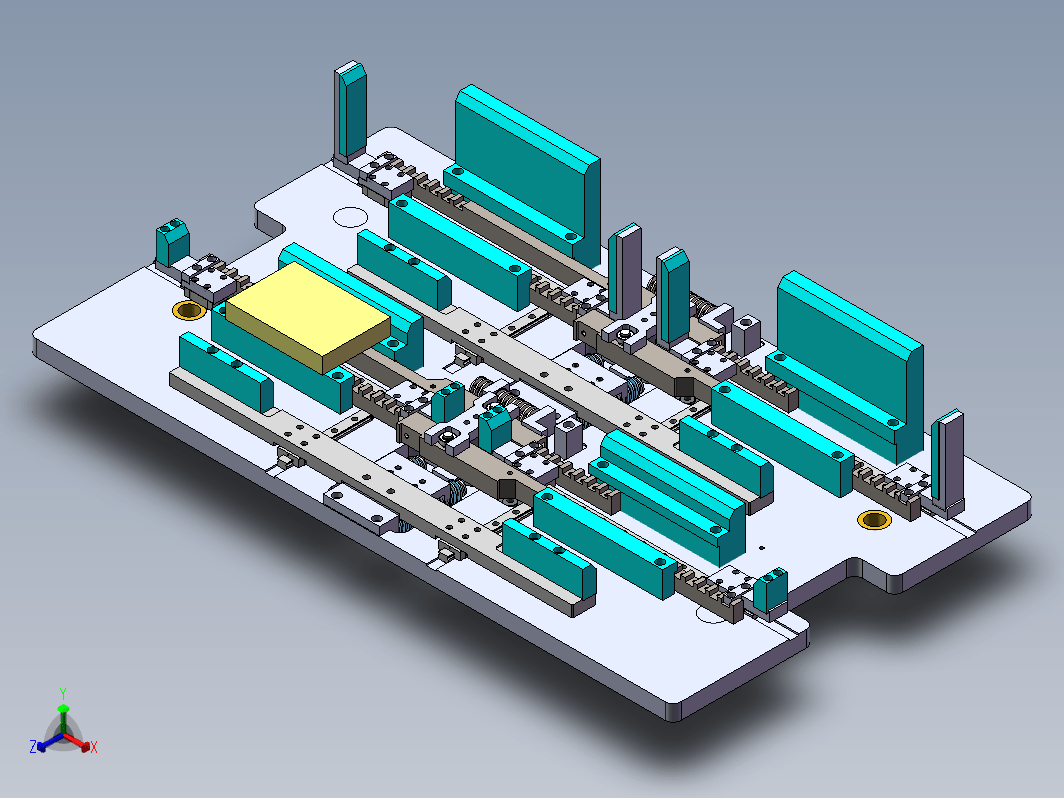

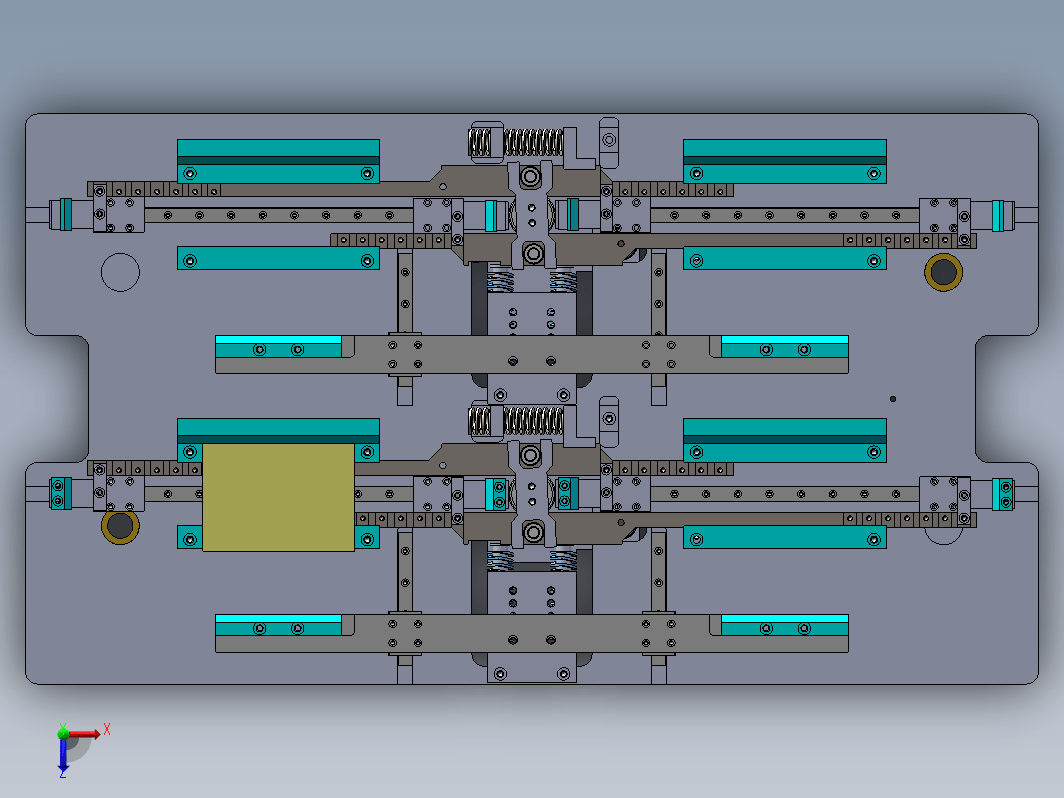

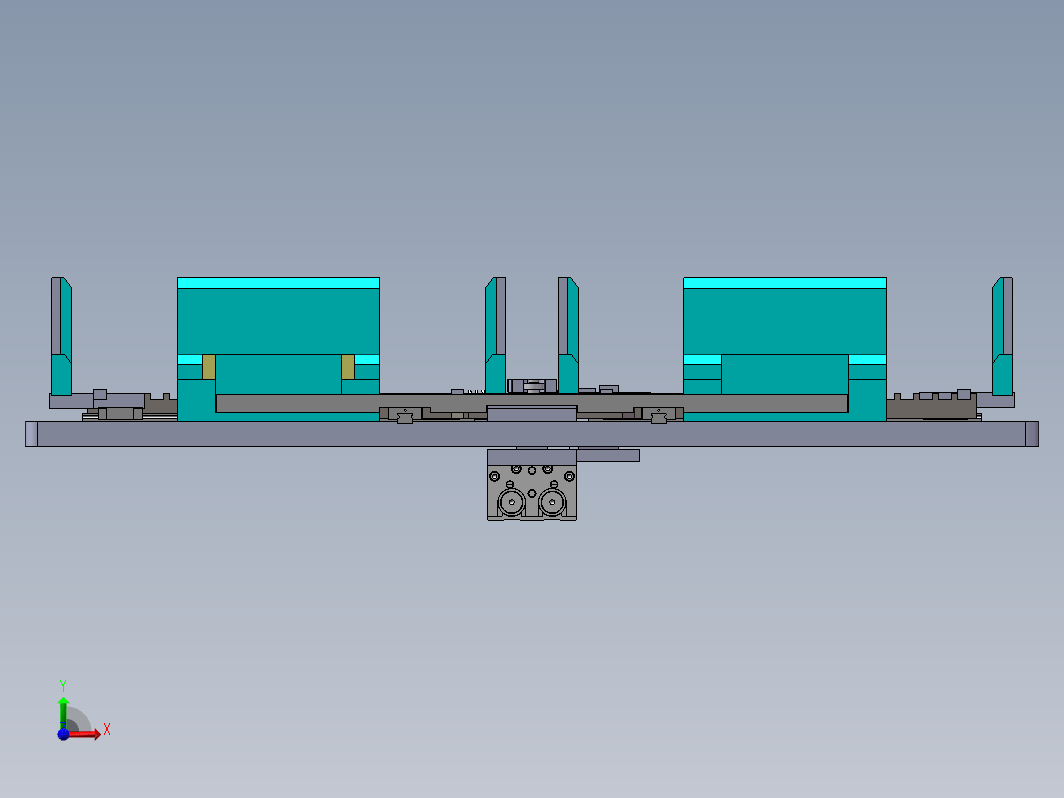

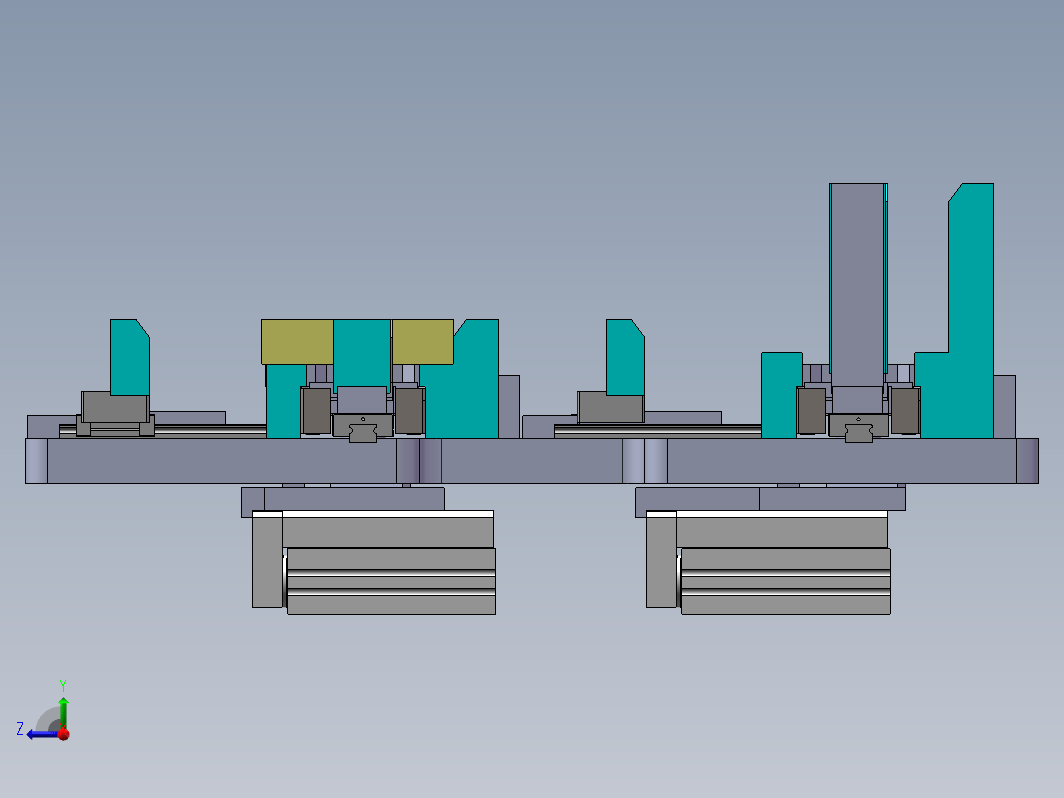

自夹紧对中定位托盘
图纸描述
一种用于端板自夹紧对中定位托盘，上料位由气缸打开夹紧块，端板放入托盘后气缸松开，夹紧块依靠弹簧力夹紧端板。工作完成后到下料位由气缸打开，移栽机取走端板。托盘定位设置多个挡位调节，适应不同尺寸端板。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201042
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  130x320x900720.SLDPRT | 52.21K |
| 2 | 85x120x200720.SLDPRT | 51.44K |
| 3 |  870S-21003-OP15-02-00托盘部件07170720.SLDASM | 1.44M |
| 4 | X向活动挡板0720.SLDPRT | 66.31K |
| 5 | X向调节条0720.SLDPRT | 261.51K |
| 6 | Y向弹簧推板0720.SLDPRT | 85.55K |
| 7 | _C-BS6000ZZ0720.SLDPRT | 23.36K |
| 8 | _GL25S26-8_s0720.SLDPRT | 24.53K |
| 9 | 压紧导柱0720.SLDPRT | 72.48K |
| 10 | 压紧弹簧端板-10720.SLDPRT | 99.41K |
| 11 | 压紧活动推板0720.SLDPRT | 106.37K |
| 12 | 定位锁紧块0720.SLDPRT | 68.92K |
| 13 | 定位驱动板-20720.SLDPRT | 106.03K |
| 14 | 定位驱动板0720.SLDPRT | 108.39K |
| 15 | 对中拍打板0720.SLDPRT | 55.85K |
| 16 | 对中连杆.SLDPRT | 113.76K |
| 17 | 导轨 MGN-12C-100 [HIWN]0720.SLDPRT | 133.56K |
| 18 | 导轨 MGN-12C-180 [HIWN]0720.SLDPRT | 169.96K |
| 19 | 弹簧压紧组件0720.SLDASM | 168.07K |
| 20 | 悬臂销 SFXAN8-3-F5[PRiCi].SLDPRT | 105.74K |
| 21 | 拍打垫板-20720.SLDPRT | 64.75K |
| 22 | 流转托盘07170720.SLDPRT | 688.64K |
| 23 | 深沟球轴承 BB6301ZZ[PRiCi]0720.SLDPRT | 134.24K |
| 24 | 滑台气缸 HLQ20X30S[亚德客]0720.SLDPRT | 405.83K |
| 25 | 滑块 MGN12C [HIWIN]07170720.SLDPRT | 87.99K |
| 26 | 电芯定位块07170720.SLDPRT | 92.49K |
| 27 | 矩形弹簧 SWR21-80[PRiCi]0720.SLDPRT | 132.24K |
| 28 | 矩形弹簧 SWU21-80[PRiCi]0720.SLDPRT | 133.63K |
| 29 | 端板X向定位调节块0720.SLDPRT | 149.69K |
| 30 | 端板Y向定位板0720.SLDPRT | 81.53K |
| 31 | 端板Y向定位连接0720.SLDPRT | 191.08K |
| 32 | 端板定位垫板0720.SLDPRT | 85.68K |
| 33 | 端板定位垫板20720.SLDPRT | 89.55K |
| 34 | 端板定位垫板X向0720.SLDPRT | 87.57K |
| 35 | 端板定位靠边0720.SLDPRT | 88.88K |
| 36 | 联动转轴.SLDPRT | 107.02K |
| 37 | 轴承 BB688ZZ[PRiCi].SLDPRT | 138.65K |
| 38 | 轴承 GL25S26-8[PRiCi]0720.SLDASM | 168.72K |
| 39 | 驱动楔块-20720.SLDPRT | 57.88K |
| 40 | 驱动楔块0720.SLDPRT | 55.05K |
| 41 | 驱动楔块组件-20720.SLDASM | 311.57K |
| 42 | 驱动楔块组件0720.SLDASM | 311.81K |
