该机构附手柄，顺时针摇动手柄，旋转盘在螺杆带动下，顺时针转动，手柄摇一圈，旋转盘转动1度。反之，手柄逆时针转动一圈，旋转盘也逆时针转动1度。
一种通过螺杆来调节旋转盘的角度的机构

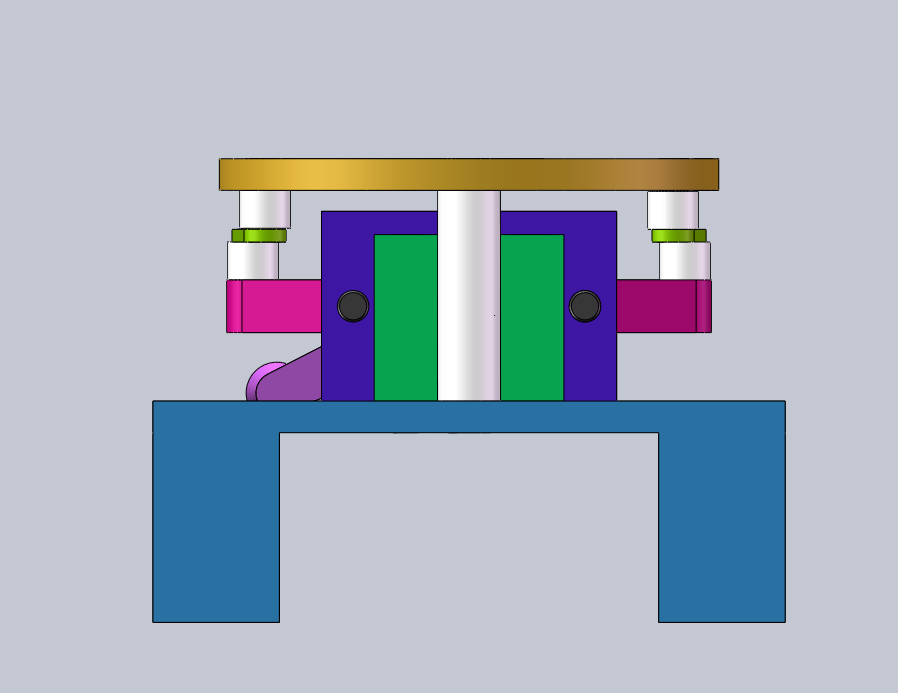

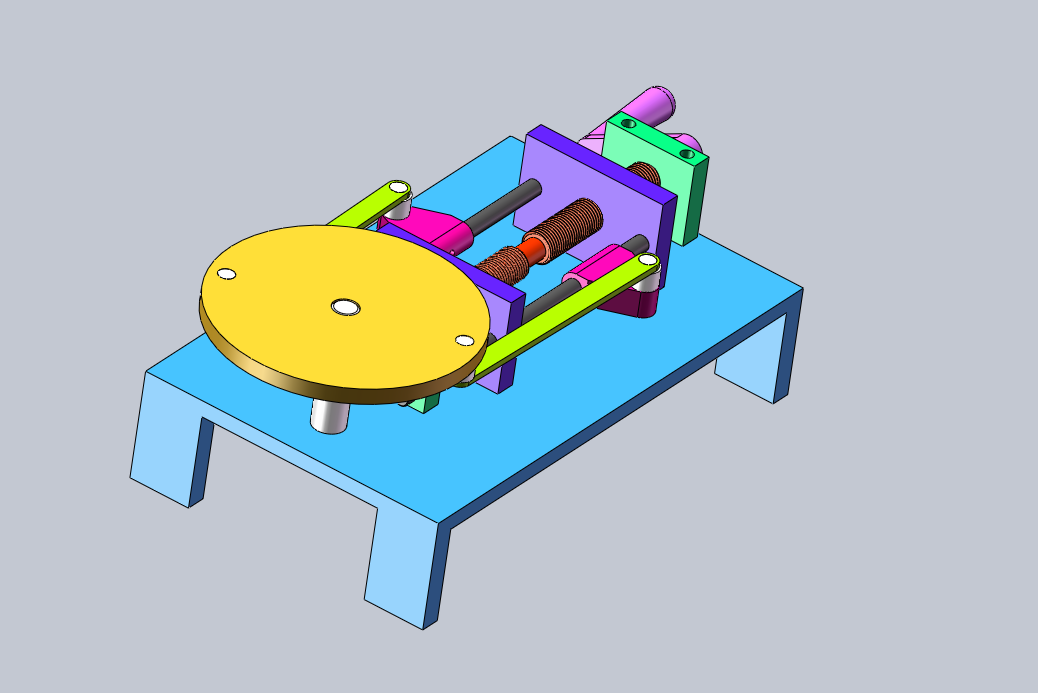

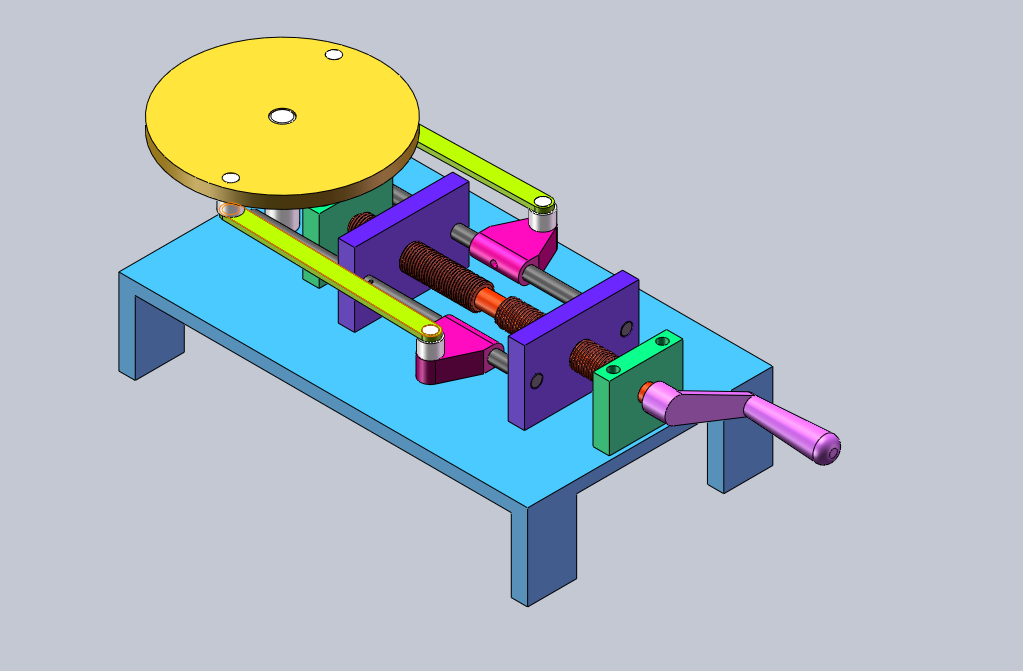

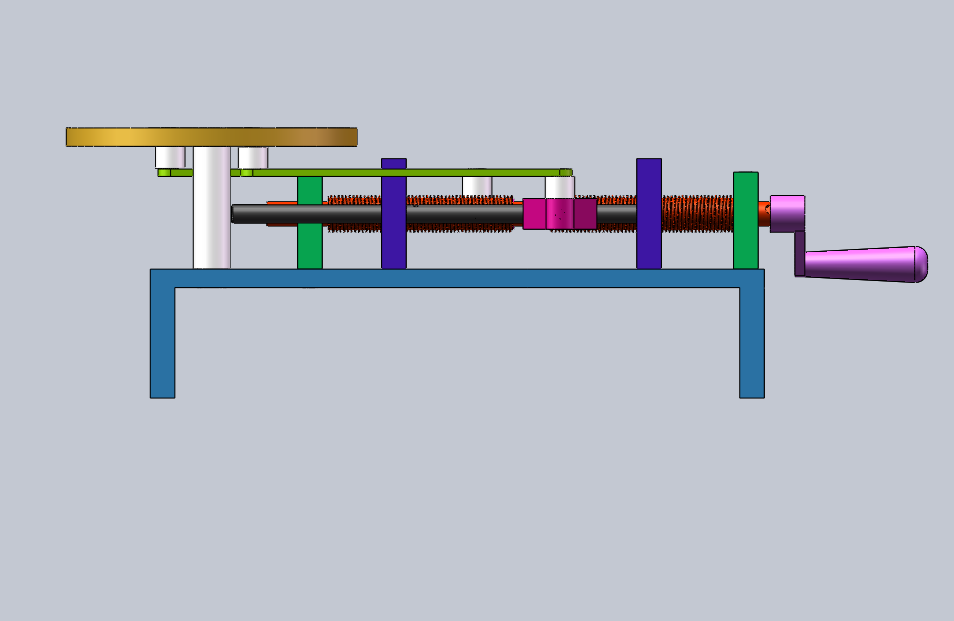

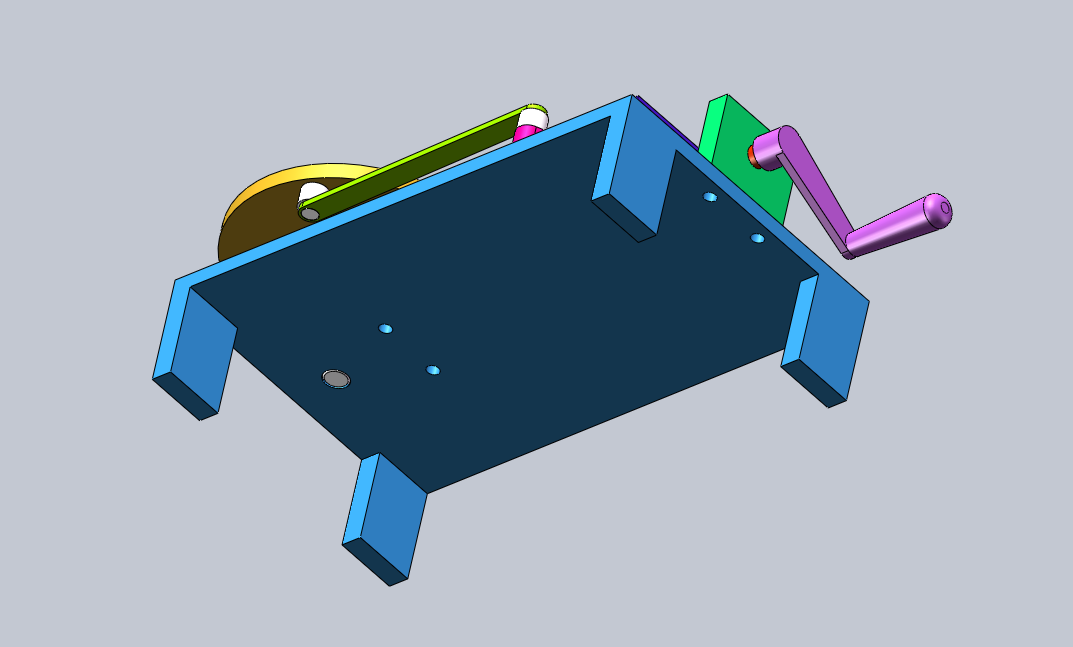

图纸描述
该机构附手柄，顺时针摇动手柄，旋转盘在螺杆带动下，顺时针转动，手柄摇一圈，旋转盘转动1度。反之，手柄逆时针转动一圈，旋转盘也逆时针转动1度。
下载需要3金币 推广可免费下载
立即下载 收藏
图纸信息
作者
机械小李
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  zz视频.mp4 | 787.53K |
| 2 |  导向杆.SLDPRT | 69.69K |
| 3 | 底板.SLDPRT | 90.42K |
| 4 | 摇柄.SLDPRT | 100.6K |
| 5 | 支柱.SLDPRT | 57.01K |
| 6 | 板1.SLDPRT | 66.12K |
| 7 | 板2.SLDPRT | 68.02K |
| 8 | 滑块.SLDPRT | 89.77K |
| 9 | 点击查看更多.url | 0.12K |
| 10 | 盘.SLDPRT | 60.54K |
| 11 | 螺杆.SLDPRT | 1.62M |
| 12 |  装配体.SLDASM | 1.46M |
| 13 | 连接块.SLDPRT | 55.57K |
| 14 | 连杆.SLDPRT | 59.62K |
