管件自动上料机构
图纸描述

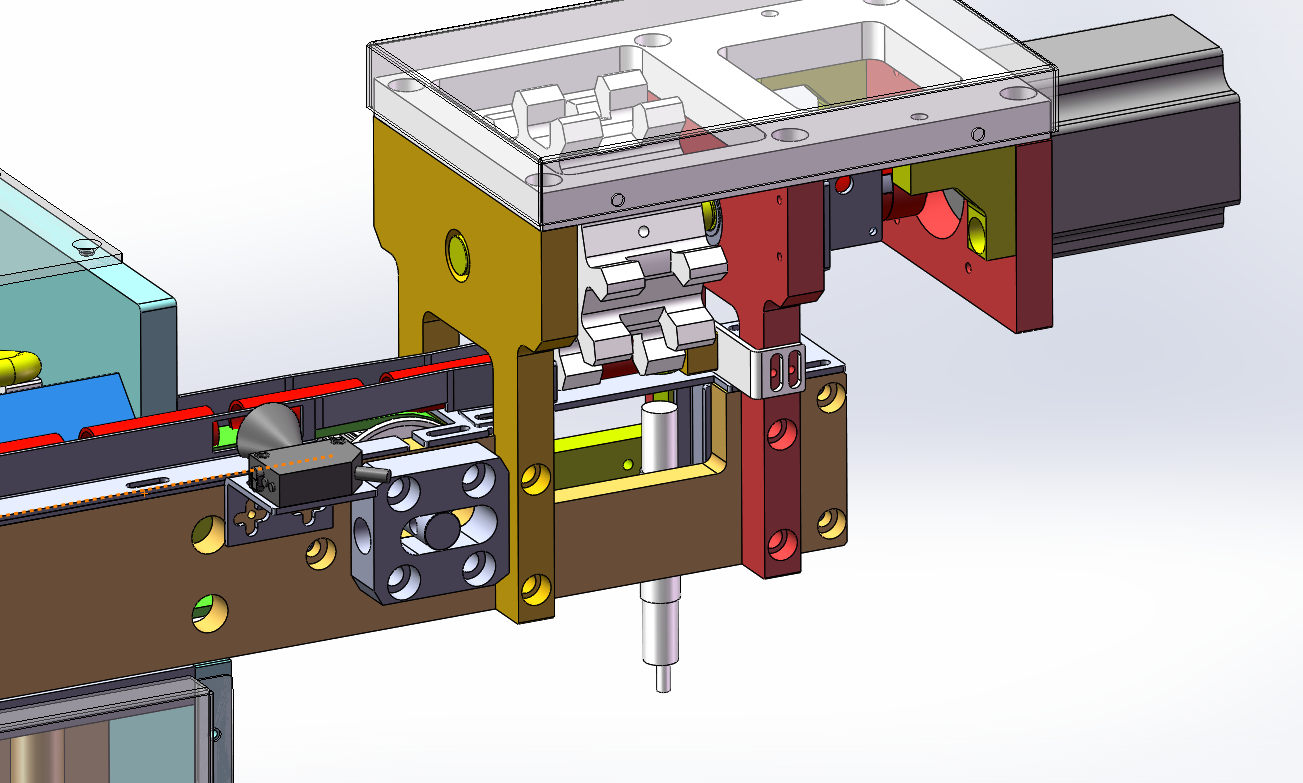

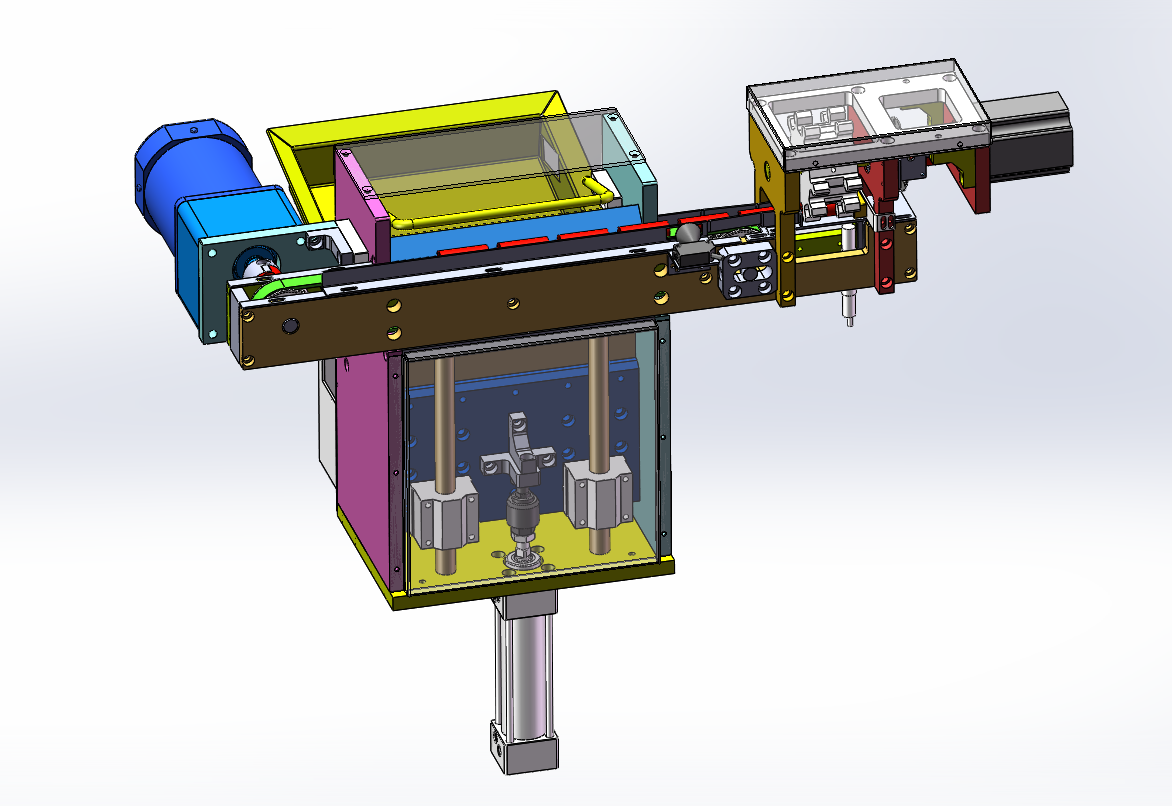

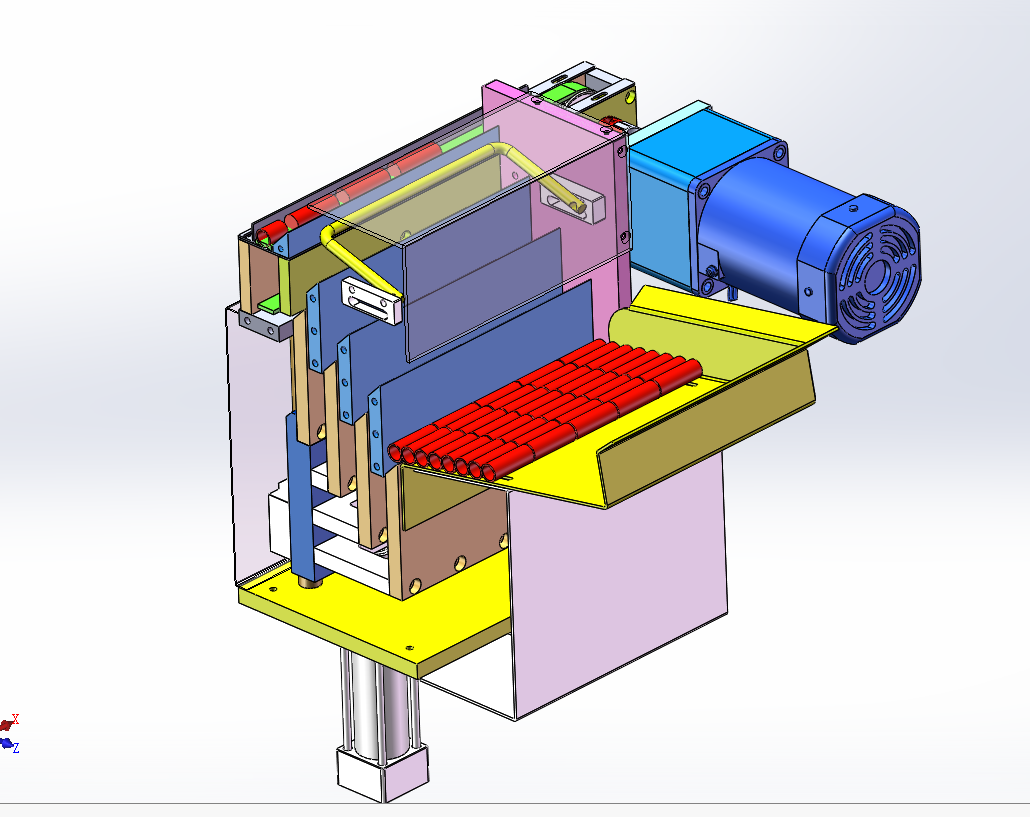

此管件上料机构为非标设备中常用上料机构。动作说明：管件放入料仓，产品滚入推板斜口，气缸升降，顶起产品，因顺斜口方向滚落到第二块推板，就这样循序渐进推送管件，最终推到输送线上，光电开关e3z-d61作用是给推板气缸一个顶升信号，当光电感应不到产品说明顶升气缸可以顶上，推送管料到输送线上。
下载需要8金币 推广可免费下载
立即下载 收藏
图纸信息
作者
江南
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  GJSL-0157步进电机.sldprt | 48.26K |
| 2 | GJSL-0157步进电机安装板.sldprt | 29.83K |
| 3 | GJSL-0157电机固定三角.sldprt | 30.61K |
| 4 |  GJSL-015IK60RGU-CF 减速比7.5.sldasm | 30.81K |
| 5 | GJSL-01AHTFW30_S5M150_12-..-（发货后改进）_AHTFW30-S5M150-12.sldasm | 31.15K |
| 6 | GJSL-01AHTFW30_S5M150_12body-上帽压帽机..-（发货后改进）.sldprt | 119.22K |
| 7 | GJSL-01B6901ZZ.sldprt | 26.28K |
| 8 | GJSL-01bearingB6001ZZ-上帽压帽机..-（发货后改进）.sldprt | 31.54K |
| 9 | GJSL-01CPHCC-SPACER-D25..-（发货后改进）.sldprt | 33.52K |
| 10 | GJSL-01CPHCC-SPACER-D30.sldprt | 34.19K |
| 11 | GJSL-01cphd-d25-a5-b5_asm.sldasm | 31.71K |
| 12 | GJSL-01cphd-d30-a5-b5_asm.sldasm | 31.19K |
| 13 | GJSL-01CPHD-L-D25..-（发货后改进）.sldprt | 40.21K |
| 14 | GJSL-01CPHD-L-D30.sldprt | 39.63K |
| 15 | GJSL-01CPHD-R-D25..-（发货后改进）.sldprt | 40.15K |
| 16 | GJSL-01CPHD-R-D30.sldprt | 39.0K |
| 17 | GJSL-01E2K_X4ME1-（发货后改进）.sldasm | 30.85K |
| 18 | GJSL-01E2K_X4ME1_BASE-（发货后改进）.sldprt | 25.74K |
| 19 | GJSL-01E2K_X4ME1_NUTS-（发货后改进）.sldprt | 26.37K |
| 20 | GJSL-01e3z-d61-3水平式.sldasm | 30.96K |
| 21 | GJSL-01E3Z_D61Turkey..-（发货后改进）.sldprt | 44.01K |
| 22 | GJSL-01F-M10X125F.sldprt | 46.29K |
| 23 | GJSL-01KHB5GES_0__GEARHEAD-2-俄罗斯-上料机..-（发货后改进）.sldprt | 32.94K |
| 24 | GJSL-01KHB90GEW_34__MOTOR-2-俄罗斯-上料机..-（发货后改进）.sldprt | 94.83K |
| 25 | GJSL-01krcs-16.sldprt | 63.37K |
| 26 | GJSL-01上帽输送-中间加强板-（发货后改进）.sldprt | 27.84K |
| 27 | GJSL-01上帽输送-从动轴心-（发货后改进）.sldprt | 28.52K |
| 28 | GJSL-01上帽输送-侧板（外）-（发货后改进）.sldprt | 52.84K |
| 29 | GJSL-01上帽输送-侧板（里）-（发货后改进）.sldprt | 53.18K |
| 30 | GJSL-01上帽输送-动力轴心-（发货后改进）.sldprt | 29.5K |
| 31 | GJSL-01上帽输送-盖板-（发货后改进）.sldprt | 45.06K |
| 32 | GJSL-01上帽输送.sldasm | 40.56K |
| 33 | GJSL-01上帽输送内侧挡板（1号仓）.sldprt | 48.2K |
| 34 | GJSL-01上帽输送外侧挡板（1号仓）-（发货后改进）.sldprt | 48.43K |
| 35 | GJSL-01上帽输送帽盖检测光电支架.sldprt | 42.75K |
| 36 | GJSL-01上帽输送拨帽台面-（发货后改进）.sldprt | 46.58K |
| 37 | GJSL-01上料仓-上推气缸顶板-.sldprt | 32.59K |
| 38 | GJSL-01上料仓-固定板.sldprt | 28.43K |
| 39 | GJSL-01上料仓-辅助件.sldprt | 26.04K |
| 40 | GJSL-01上料输送-固定杆-（发货后改进）.sldprt | 25.31K |
| 41 | GJSL-01上料输送从动轴底板-（发货后改进）.sldprt | 33.14K |
| 42 | GJSL-01上料输送从动轴底板1-（发货后改进）.sldprt | 33.21K |
| 43 | GJSL-01压帽机料仓侧板.sldprt | 120.5K |
| 44 | GJSL-01压帽机料仓右侧板.sldprt | 48.91K |
| 45 | GJSL-01埃及senser-bs5-l2m.sldprt | 44.29K |
| 46 | GJSL-01帽盖.sldprt | 24.05K |
| 47 | GJSL-01拨动盘-光电支架.sldprt | 33.41K |
| 48 | GJSL-01拨动盘-顶帽限位板..-（发货后改进）.sldprt | 28.43K |
| 49 | GJSL-01拨动盘下部光电支架-（发货后改进）.sldprt | 42.57K |
| 50 | GJSL-01拨动盘光电感应片-（发货后改进）.sldprt | 52.12K |
| 51 | GJSL-01拨动盘光电装置.sldasm | 30.67K |
| 52 | GJSL-01拨动盘压帽机.sldprt | 99.75K |
| 53 | GJSL-01拨动盘帽盖光钎感应支架-（发货后改进）.sldprt | 38.12K |
| 54 | GJSL-01拨动盘感应片安装法兰-（发货后改进）.sldprt | 28.48K |
| 55 | GJSL-01拨动盘感应装置.sldasm | 31.84K |
| 56 | GJSL-01拨动盘支撑板.sldprt | 40.74K |
| 57 | GJSL-01拨动盘罩子.sldprt | 43.85K |
| 58 | GJSL-01拨动盘轴心.sldprt | 30.1K |
| 59 | GJSL-01拨动装置.sldasm | 38.77K |
| 60 | GJSL-01拨动装置底板.sldprt | 37.81K |
| 61 | GJSL-01拨动装置支撑板2.sldprt | 37.86K |
| 62 | GJSL-01料仓-上推加长板.sldasm | 31.79K |
| 63 | GJSL-01料仓-上推板.sldprt | 29.44K |
| 64 | GJSL-01料仓-上推气缸导杆固定.sldprt | 29.96K |
| 65 | GJSL-01料仓-上推连接铝板-（发货后改进）.sldprt | 39.68K |
| 66 | GJSL-01料仓-挡帽装置.sldasm | 31.93K |
| 67 | GJSL-01料仓-挡杆底座.sldprt | 29.47K |
| 68 | GJSL-01料仓-活动板加固件.sldprt | 27.95K |
| 69 | GJSL-01料仓-活动板连接2.sldprt | 37.16K |
| 70 | GJSL-01料仓-活动板连接3.sldprt | 38.05K |
| 71 | GJSL-01料仓-活动板连接件.sldprt | 27.13K |
| 72 | GJSL-01料仓-浮动接头固定板.sldprt | 30.5K |
| 73 | GJSL-01料仓-电机安装板.sldprt | 29.06K |
| 74 | GJSL-01料仓-电机底座固定三角块.sldprt | 67.44K |
| 75 | GJSL-01料仓-电机底座板.sldprt | 31.58K |
| 76 | GJSL-01料仓上推导杆.sldprt | 26.24K |
| 77 | GJSL-01料仓后面罩子（1号仓）.sldprt | 46.46K |
| 78 | GJSL-01料仓底板.sldprt | 36.14K |
| 79 | GJSL-01料仓挡杆.sldprt | 28.42K |
| 80 | GJSL-01料仓正面罩子（1号仓）.sldprt | 62.65K |
| 81 | GJSL-01料仓罩子-亚克力板.sldprt | 28.82K |
| 82 | GJSL-01料仓送料分拣机构.sldasm | 1.94M |
| 83 | GJSL-01料仓（1号仓.sldprt | 81.47K |
| 84 | GJSL-01皮带1-1^上帽输送..-（发货后改进）.sldprt | 27.06K |
| 85 | GJSL-01标准气缸 SC32x75_000 _c.sldprt | 122.56K |
| 86 | GJSL-01标准气缸 SC32x75_000-M10x1.25 - Nut.sldprt | 31.78K |
| 87 | GJSL-01标准气缸 SC32x75_000.SLDASM | 450.88K |
| 88 | GJSL-01标准气缸 SC32x75_0001.sldprt | 31.94K |
| 89 | GJSL-01标准气缸 SC32x75_000_C_Screw.sldprt | 35.69K |
| 90 | GJSL-01标准气缸 SC32x75_000_JSI32-1.sldprt | 30.42K |
| 91 | GJSL-01标准气缸 SC32x75_000_Outer_ring_gear_1.sldprt | 45.89K |
| 92 | GJSL-01标准气缸 SC32x75_000_r.sldprt | 42.52K |
| 93 |  说明.txt | 0.4K |
