它的主要动作：将到位的瓶子沿着导辊推动，瓶子推动过程利用导辊转动将瓶子旋转以及将刷子转动。瓶子尺寸。大端直径d=80mm，长l=200mm。推进距离L=600mm，推瓶机构应使推头以接近均匀的速度推瓶，平衡地接触和脱离瓶子，然后推头快速返回原位，准备进入第二个工作循环。按生产率的要求，推程平均速度为=45mm每s，返回时的平均速度为工作行程平均速度的3倍。机构传动性能良好，结构紧凑，制造方便。
洗瓶机推瓶机构

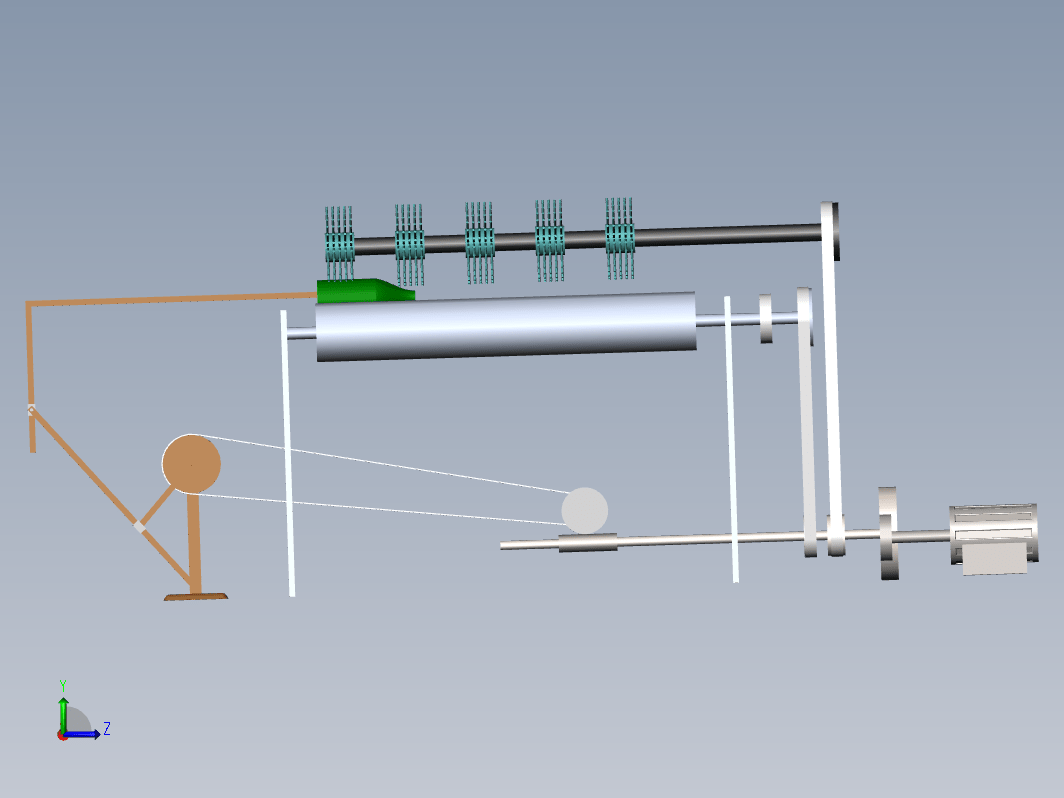

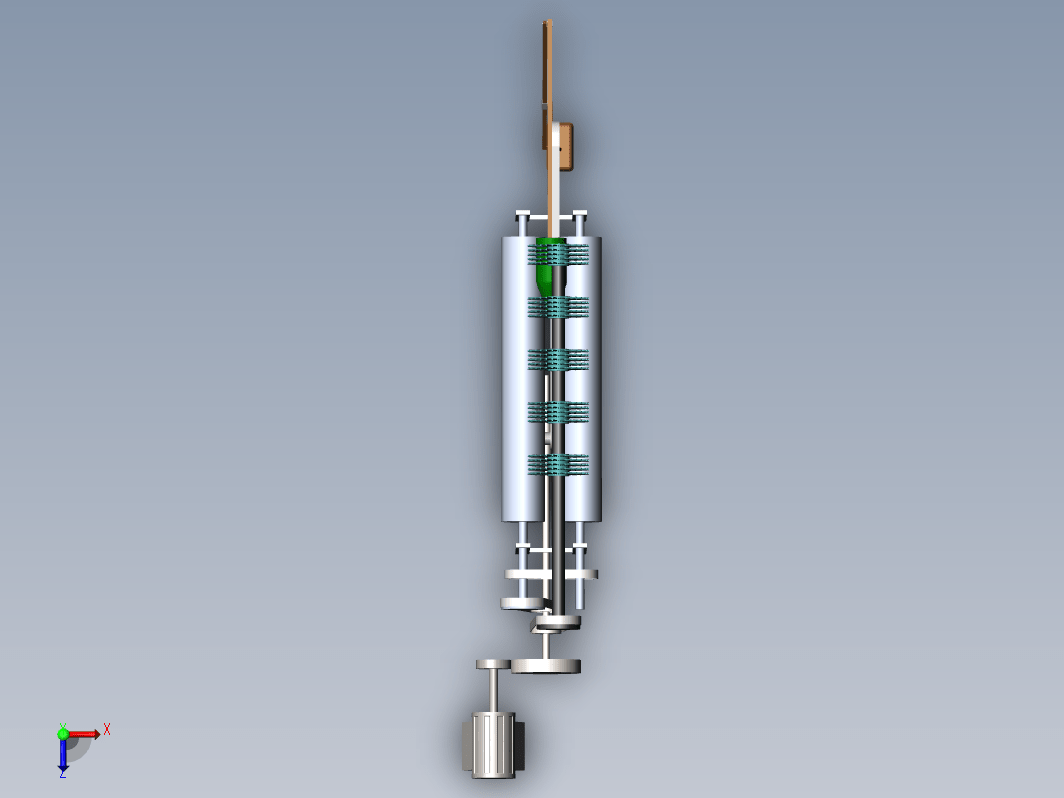

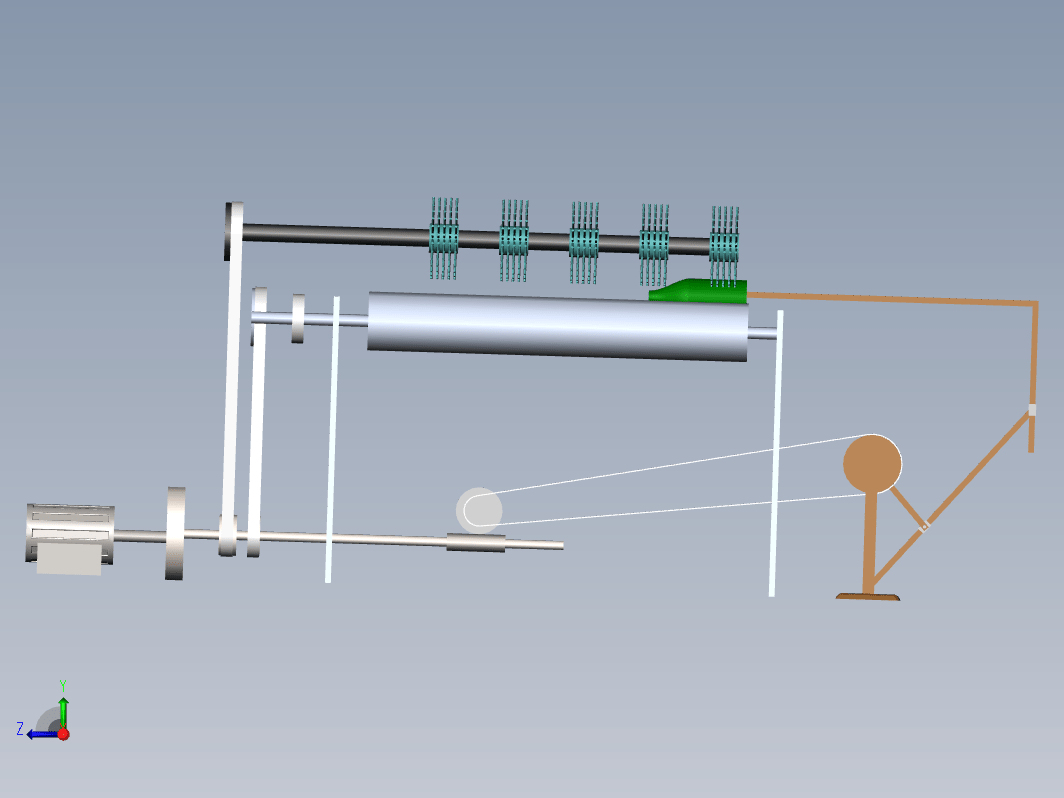

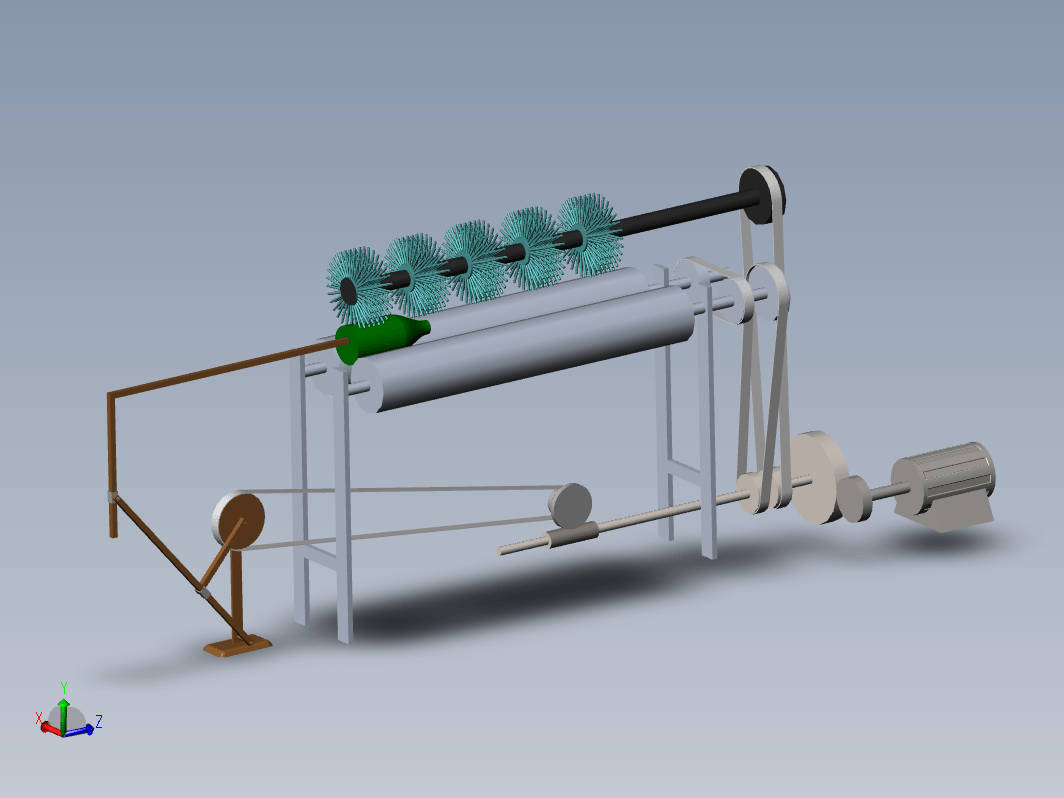

图纸描述
它的主要动作：将到位的瓶子沿着导辊推动，瓶子推动过程利用导辊转动将瓶子旋转以及将刷子转动。瓶子尺寸。大端直径d=80mm，长l=200mm。推进距离L=600mm，推瓶机构应使推头以接近均匀的速度推瓶，平衡地接触和脱离瓶子，然后推头快速返回原位，准备进入第二个工作循环。按生产率的要求，推程平均速度为=45mm每s，返回时的平均速度为工作行程平均速度的3倍。机构传动性能良好，结构紧凑，制造方便。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
StarChaser
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  刷子.SLDPRT | 1.99M |
| 2 |  大概.SLDASM | 1.19M |
| 3 | 大概加皮带SLDASM.SLDASM | 1.45M |
| 4 | 底座.SLDPRT | 197.0K |
| 5 | 推头.SLDASM | 343.5K |
| 6 | 推头2.SLDASM | 154.5K |
| 7 | 推杆.SLDPRT | 138.5K |
| 8 | 摇杆.SLDPRT | 148.0K |
| 9 | 曲柄.SLDPRT | 132.5K |
| 10 | 曲柄1.SLDPRT | 155.5K |
| 11 | 洗瓶机总装.SLDASM | 1.72M |
| 12 | 涡轮.SLDPRT | 152.0K |
| 13 | 滑的.SLDPRT | 150.0K |
| 14 | 滚筒.SLDPRT | 334.0K |
| 15 | 瓶子.SLDPRT | 162.5K |
| 16 | 电机.SLDPRT | 198.5K |
| 17 |  要画的1.exb | 86.5K |
| 18 | 零件3.SLDPRT | 308.5K |
| 19 | 机构简图.exb | 87.0K |
| 20 |  答辩.pptx | 2.91M |
| 21 |  课设说明书.docx | 944.4K |
