自动沾锡机

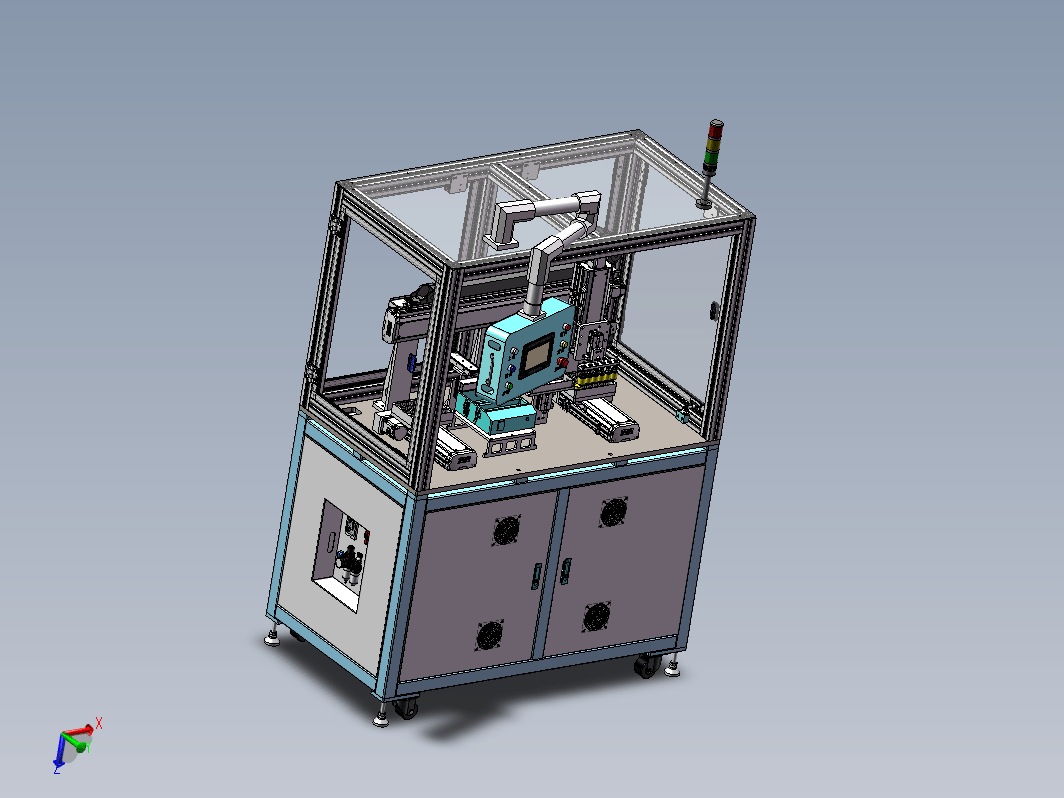

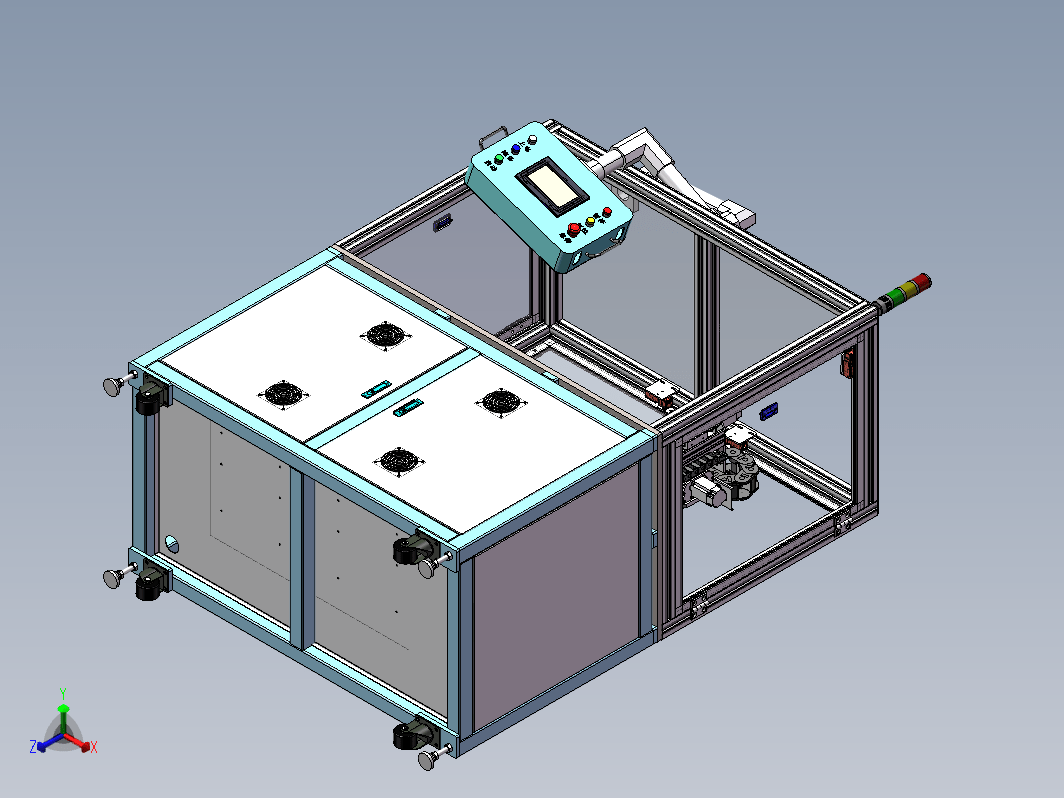

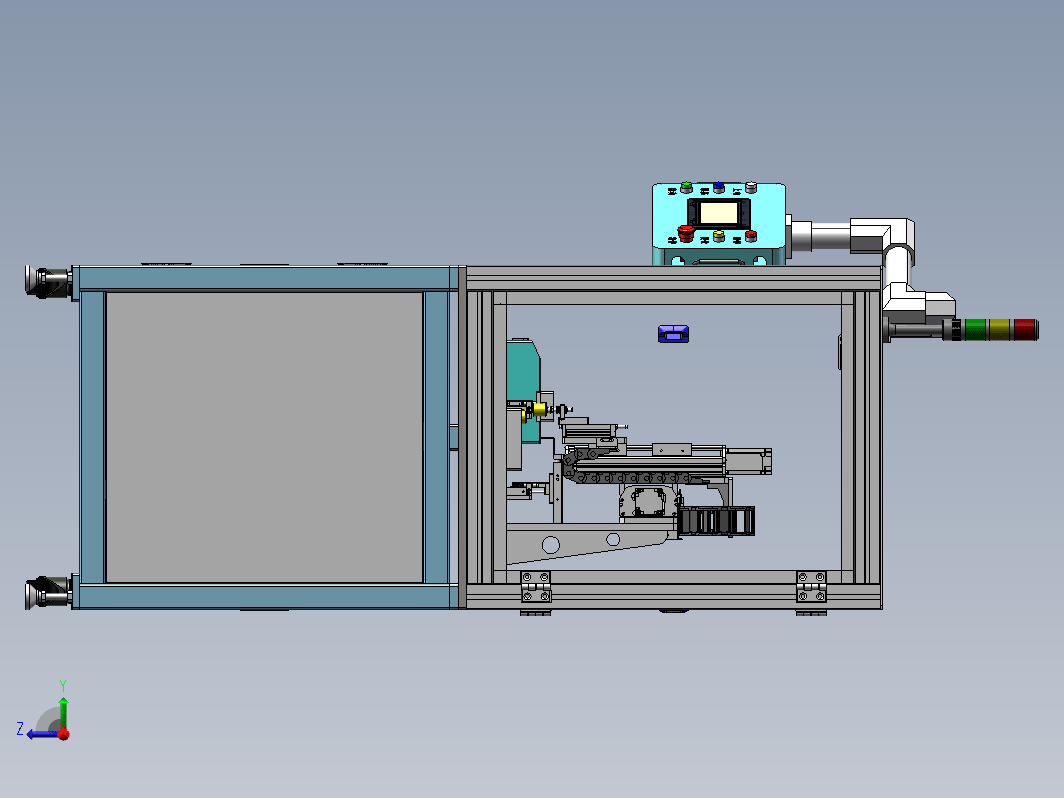

图纸描述
该设备用于电容极性脚沾锡，用模组加治具来提高沾锡的效率以及美观性，节省成本。该设备采用人工将物料放入入料治具内，通过模组位置用真空吸盘吸住物料进行操作，先粘助焊剂，再沾锡，沾锡前有刮锡动作，保证沾锡质量，最后放入收料治具，人工下料。该设备可将上料、下料治具改装定位孔并入自动化流水线。
