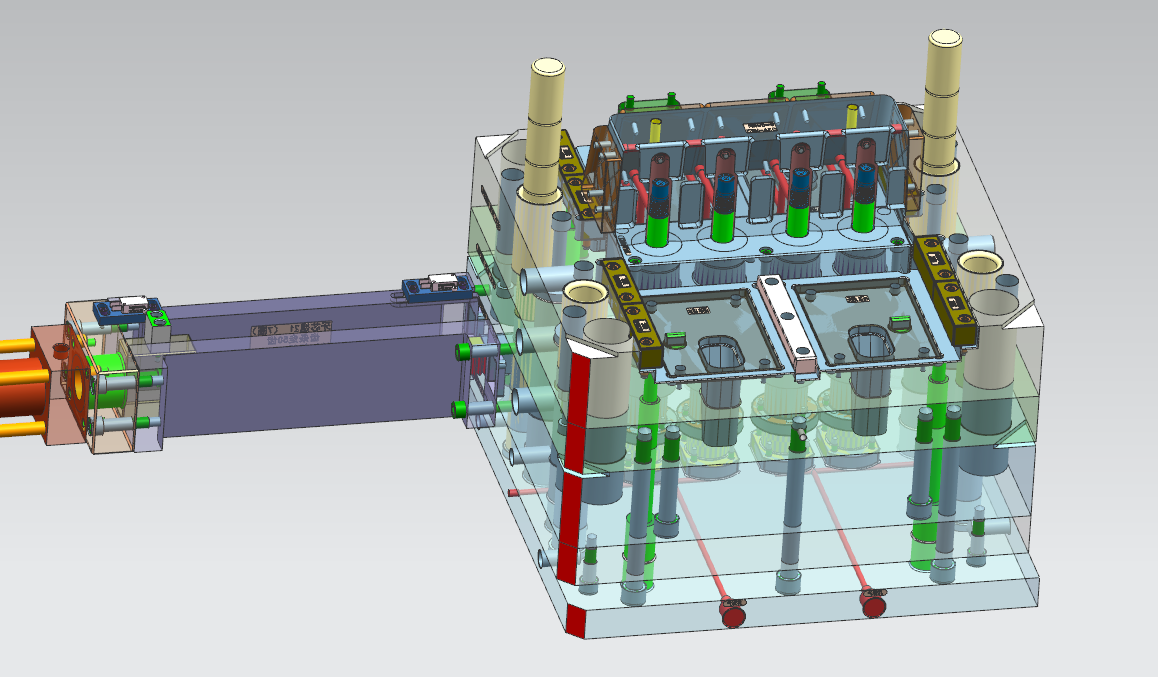

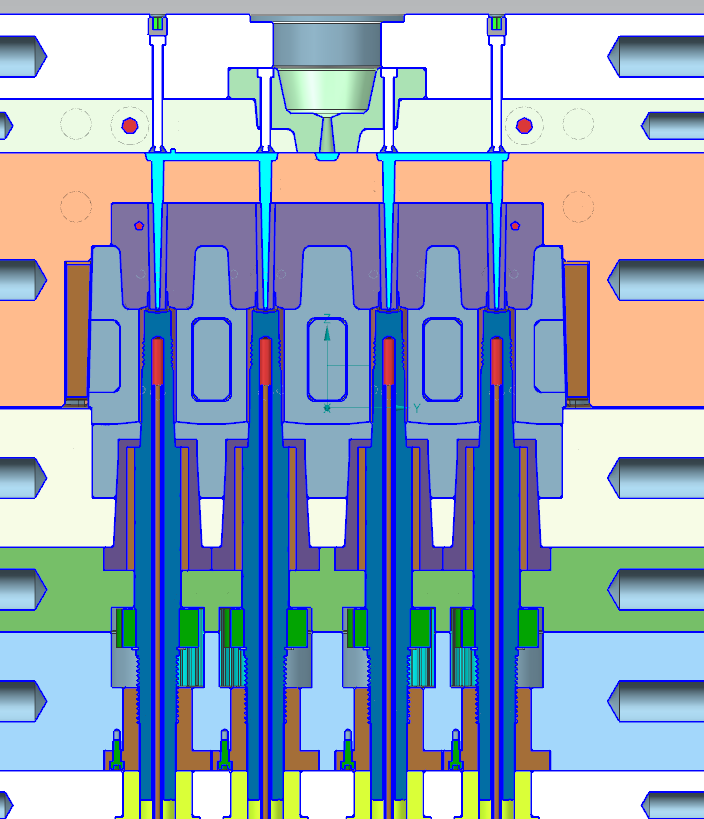

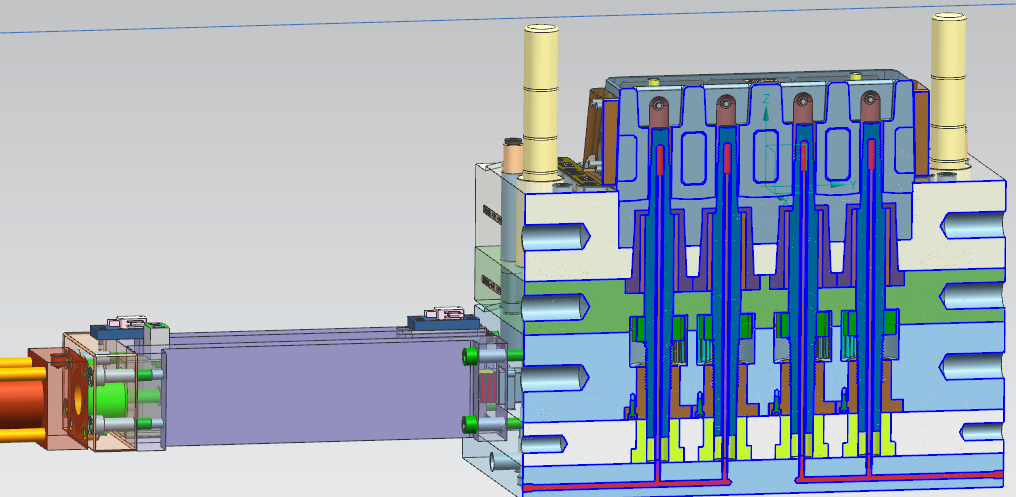

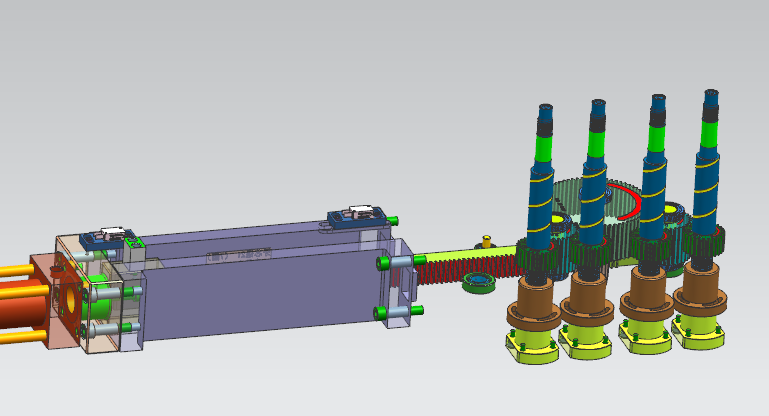

已投入量产中、为缩短成型周期、牙芯还做了冷却、结构稳定无隐患！ 产品为拖把手柄一出四、采用三板模细水口点进胶、产品外观有两处倒扣故此采用滑块碰滑块；产品内部有螺牙、采用油缸带齿条抽动牙芯旋转后退自动脱螺纹结构；模具结构组合：油缸齿条抽动齿轮旋转带动牙芯后退（牙芯底端与螺母固定、牙芯后退由螺母导向后退）模具动作：分型面打开前牙芯后退后、再开水口板后再打开分型面后推板顶出产品。
拖把手柄模具-退螺丝(牙芯带冷却)
图纸描述
已投入量产中、为缩短成型周期、牙芯还做了冷却、结构稳定无隐患！ 产品为拖把手柄一出四、采用三板模细水口点进胶、产品外观有两处倒扣故此采用滑块碰滑块；产品内部有螺牙、采用油缸带齿条抽动牙芯旋转后退自动脱螺纹结构；模具结构组合：油缸齿条抽动齿轮旋转带动牙芯后退（牙芯底端与螺母固定、牙芯后退由螺母导向后退）模具动作：分型面打开前牙芯后退后、再开水口板后再打开分型面后推板顶出产品。
