变距离的凸轮机械手
图纸描述

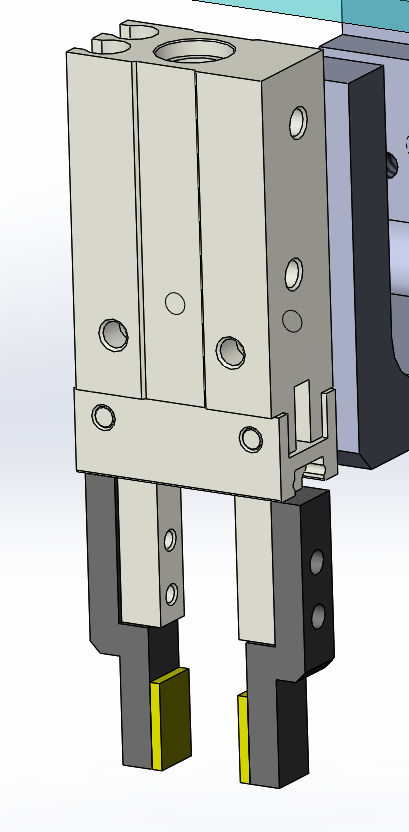

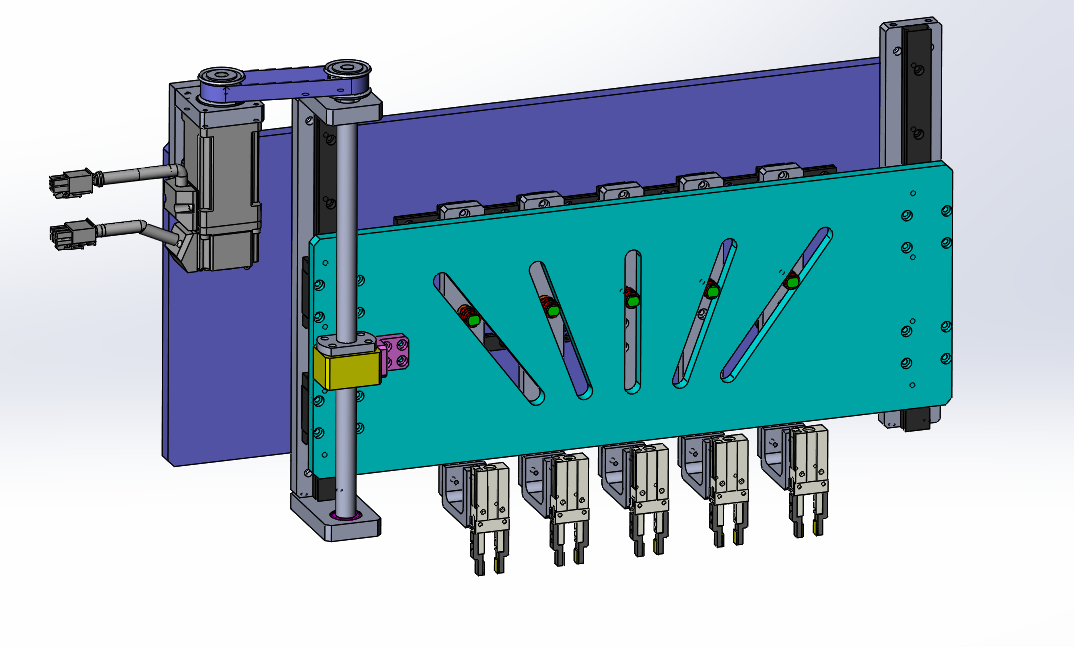

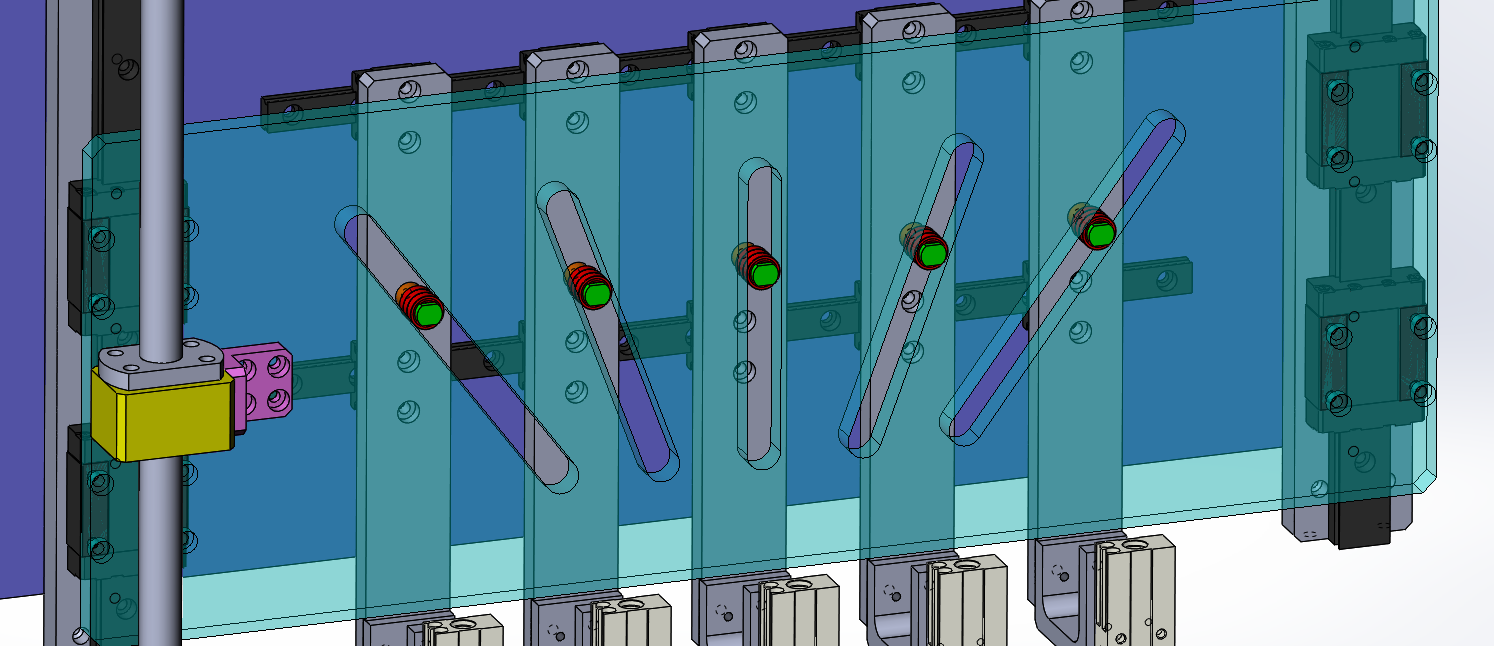

变距离的凸轮机械手，soildworks，step.该模组利用凸轮轴承在滑槽里面移动，来实现夹爪模组的变距。其中凸轮轴承所承载的模组由于锁在导轨上，只能X方向移动，而滑槽在2个极点在方向不同，通过移动滑槽板z轴方向移动，从而使滑槽在导轨上的凸轮轴承在X轴上面移动，这样就实现了变局。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201033
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  C-B676ZZ.SLDPRT | 125.53K |
| 2 | C-B698ZZ.SLDPRT | 125.27K |
| 3 |  HFZ6_CL_+__.SLDASM | 105.88K |
| 4 | HTPA15S5M100-A-P8.SLDPRT | 264.4K |
| 5 | MSMD012G1U.SLDPRT | 553.56K |
| 6 | MSSRW1218-300-F25-V8-S25-Q8.SLDASM | 97.36K |
| 7 | MSSRW1218-300-丝杆.SLDPRT | 93.89K |
| 8 | MSSRW1218-300-螺帽.SLDPRT | 85.2K |
| 9 | SE2BSZ10-275-01.SLDPRT | 86.03K |
| 10 | SE2BSZ10-275-02.SLDPRT | 118.02K |
| 11 | SE2BSZ10-275.SLDASM | 103.14K |
| 12 | SEB16-270-01.SLDPRT | 89.98K |
| 13 | SEB16-270-02.SLDPRT | 175.7K |
| 14 | SEB16-270.SLDASM | 91.0K |
| 15 | _HFZ6(CL)_body.sldprt | 62.92K |
| 16 | _HFZ6(CL)_fl.sldprt | 36.45K |
| 17 | _HFZ6(CL)_fr.sldprt | 36.17K |
| 18 | 丝杆组装.SLDASM | 167.67K |
| 19 | 变距机械手-01.SLDPRT | 152.4K |
| 20 | 变距机械手-02.SLDPRT | 71.16K |
| 21 | 变距机械手-03.SLDPRT | 132.78K |
| 22 | 变距机械手-04.SLDPRT | 106.78K |
| 23 | 变距机械手-05.SLDPRT | 100.64K |
| 24 | 变距机械手-06.SLDPRT | 95.91K |
| 25 | 变距机械手-07.SLDPRT | 81.32K |
| 26 | 变距机械手-08.SLDPRT | 89.03K |
| 27 | 变距机械手-09.SLDPRT | 107.93K |
| 28 | 变距机械手-10.SLDPRT | 93.42K |
| 29 | 变距机械手-11.SLDPRT | 98.63K |
| 30 | 变距机械手-12.SLDPRT | 133.03K |
| 31 | 变距机械手-13.SLDPRT | 85.06K |
| 32 | 变距离的凸轮机械手.SLDASM | 798.33K |
| 33 | 夹爪机构.SLDASM | 154.38K |
| 34 |  变距离的凸轮机械手.STEP | 6.53M |
