卷管打孔设备
图纸描述

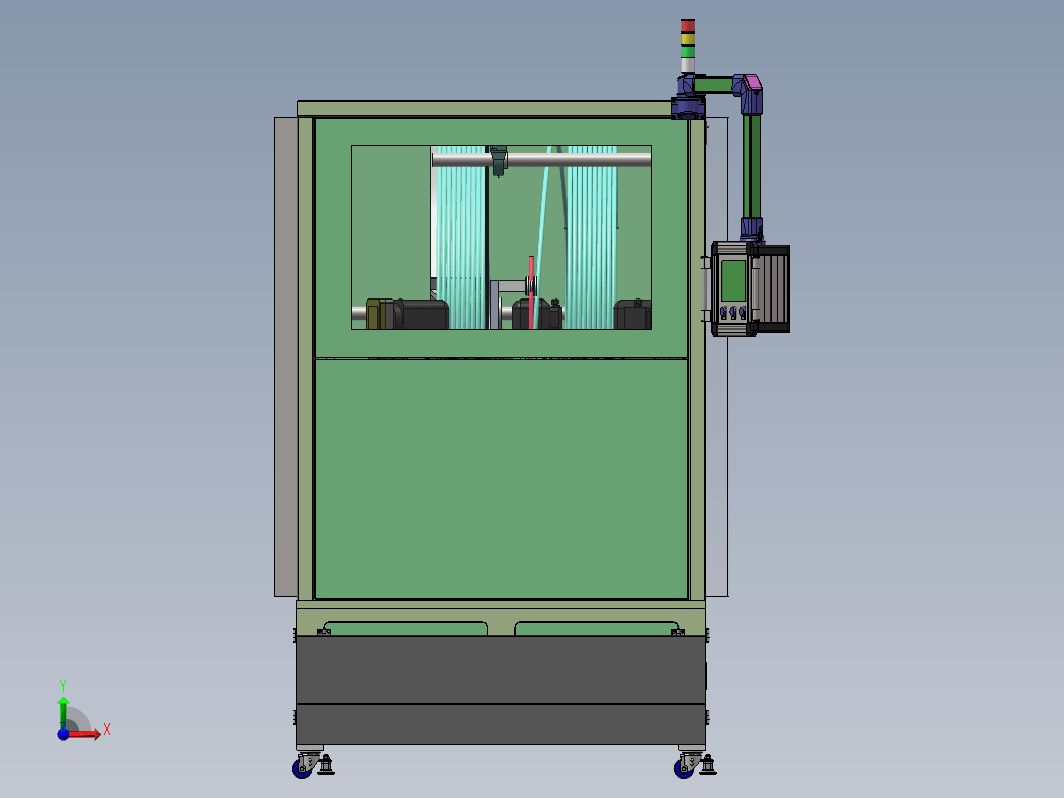

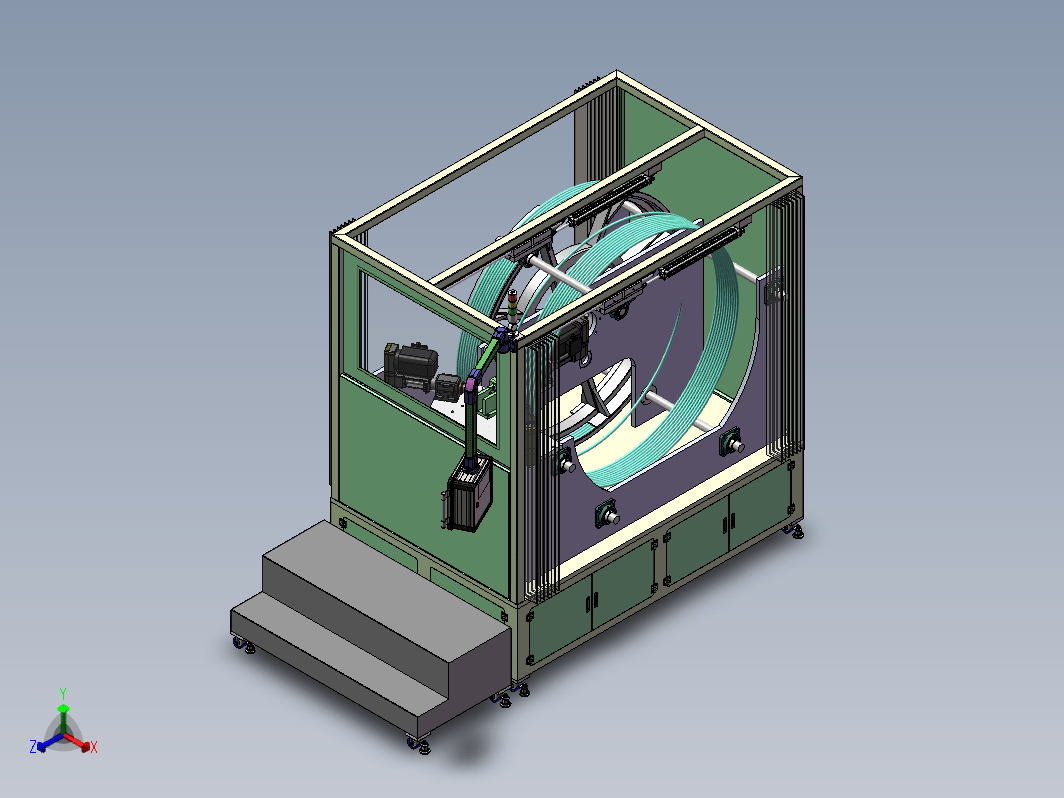

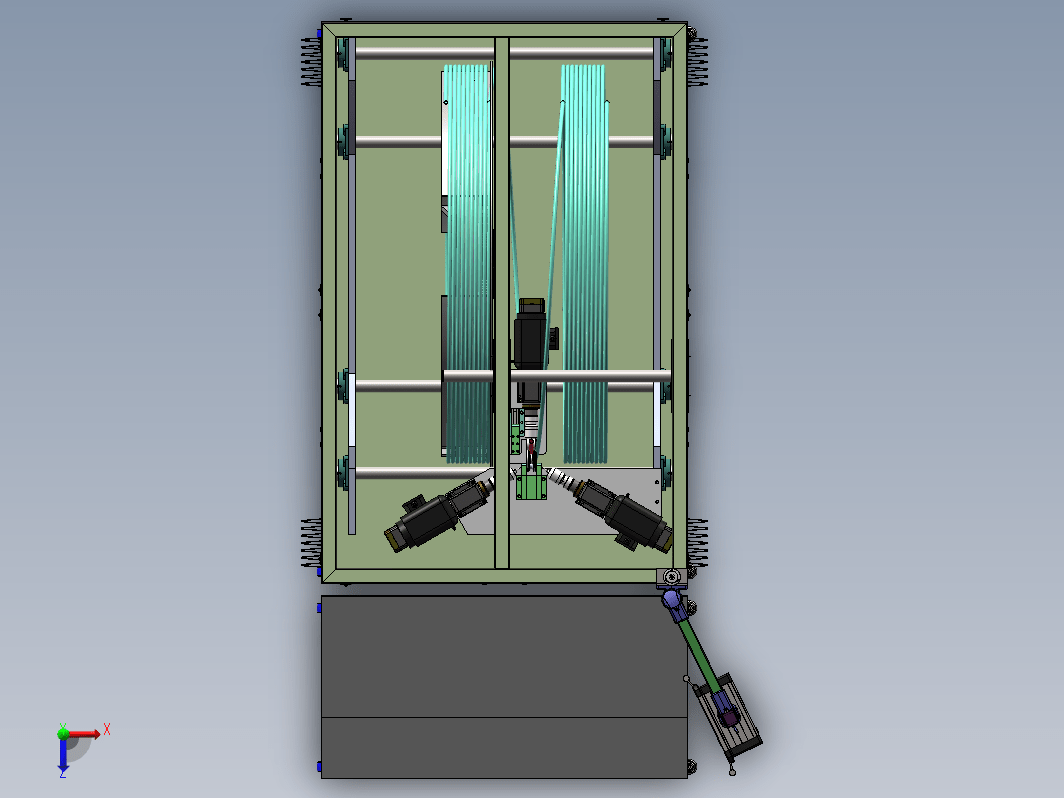

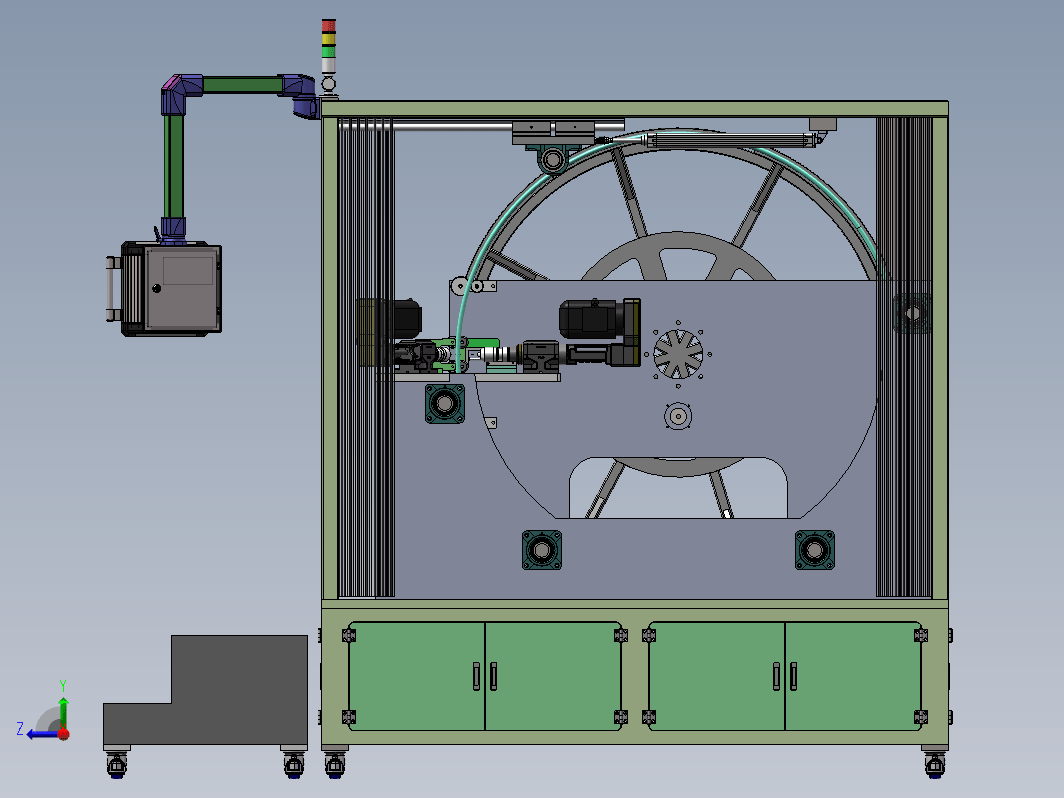

该设备为一款空心卷管打孔设备，要求需在卷管上均匀的打出3个孔位，设备结构巧妙，包含来料送料机构，打孔机构，该文档格式为SOLIDWORKS格式。对同类型的设备设计具有一定的参考意义。
下载需要22金币 推广可免费下载
立即下载 收藏
图纸信息
作者
挽月
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  140箱上板.sldprt | 89.61K |
| 2 | 140箱下板.sldprt | 82.58K |
| 3 | 140箱右板.sldprt | 82.79K |
| 4 | 140箱左板.sldprt | 82.43K |
| 5 |  140箱装配体1.sldasm | 693.73K |
| 6 | 140箱角.sldprt | 391.86K |
| 7 | 30-800导轨.SLDPRT | 137.0K |
| 8 | 45-A箱座上.sldprt | 118.88K |
| 9 | 45-B箱座下.sldprt | 288.67K |
| 10 | 45-D转角.sldprt | 204.79K |
| 11 | 45-F水平墙座.sldprt | 393.63K |
| 12 | 45-四氟垫.sldprt | 25.1K |
| 13 | 45-小圆盖.sldprt | 136.93K |
| 14 | 45-小方盖.sldprt | 149.93K |
| 15 | 45-方管1.sldprt | 103.18K |
| 16 | 45-方管2.sldprt | 104.62K |
| 17 | 45-水平墙座装配体4.sldasm | 691.06K |
| 18 | 45-箱座装配体6.sldasm | 396.09K |
| 19 | 45-转角装配体8.sldasm | 28.25K |
| 20 | 45-轴套.sldprt | 25.41K |
| 21 | 45C中绞下.sldprt | 90.09K |
| 22 | 45X60系列A--2组合(1).SLDASM | 1.66M |
| 23 | 50-1000钢棒.SLDPRT | 83.85K |
| 24 | 74平行夹具.sldasm | 31.4K |
| 25 | 74平行夹具.sldprt | 237.25K |
| 26 | 74平行夹具_2.sldprt | 400.83K |
| 27 | 74气动动力头-2.stp.sldasm | 31.98K |
| 28 | 74气动动力头-2.stp.sldprt | 481.17K |
| 29 | 74气动动力头-2.stp_2.sldprt | 1.75M |
| 30 | 74气动动力头-2.stp_3.sldprt | 242.99K |
| 31 | 74气动动力头80行程.stp.sldasm | 32.54K |
| 32 | 74气动动力头80行程2.sldasm | 2.39M |
| 33 | 8034电机.stp.sldprt | 53.16K |
| 34 | C-HHDL6.sldasm | 97.73K |
| 35 | C-HHDL6_l.sldprt | 94.13K |
| 36 | C-HHDL6_p.sldprt | 47.96K |
| 37 | C-HHDL6_r.sldprt | 110.28K |
| 38 | C-UWAKS-85.sldasm | 133.36K |
| 39 | C-UWAKS-85_b.sldprt | 127.22K |
| 40 | C-UWAKS-85_h.sldprt | 159.73K |
| 41 | CLAN75.sldasm | 368.48K |
| 42 | CLAN75_adjuster.sldprt | 131.34K |
| 43 | CLAN75_bearing.sldprt | 136.19K |
| 44 | CLAN75_body.sldprt | 266.05K |
| 45 | CLAN75_stopper.sldprt | 55.92K |
| 46 | CLAN75_swivel.sldprt | 182.58K |
| 47 | CLAN75_wheel.sldprt | 152.97K |
| 48 | DM860.SLDPRT | 223.49K |
| 49 | F-M12X125F.sldprt | 181.77K |
| 50 | F-SE40CB.sldprt | 268.62K |
| 51 | F-SI40CR(SE).sldprt | 158.75K |
| 52 | HDF50.sldasm | 196.69K |
| 53 | HDF50_part.sldprt | 263.57K |
| 54 | HLH20X60-S(0)_rod.sldprt | 446.73K |
| 55 | HLH20X60-S_(0)_body.sldprt | 411.21K |
| 56 | LHOBW30.sldprt | 267.75K |
| 57 | L型紧定螺丝.sldprt | 40.7K |
| 58 | PDR50.sldasm | 181.52K |
| 59 | PDR50_part.sldprt | 295.7K |
| 60 | PDR50_set_screw.sldprt | 146.57K |
| 61 | SE-40 CA_CB_CR Screw.sldprt | 115.35K |
| 62 | SE-40-M12x1_25 - Nut.sldprt | 125.75K |
| 63 | SE-40500_SE.sldprt | 548.23K |
| 64 | SE-40x500-S-CR(0)_r.sldprt | 92.91K |
| 65 | SE40x500SCR(000)+().sldasm | 352.03K |
| 66 | 三色报警灯.SLDPRT | 208.73K |
| 67 | 卡管轮.SLDPRT | 321.0K |
| 68 | 卷管打孔设备总装图.SLDASM | 11.96M |
| 69 | 圆管.SLDPRT | 5.37M |
| 70 | 圆管20不锈钢.sldprt | 24.89K |
| 71 | 安装板1.SLDPRT | 128.71K |
| 72 | 导轨.SLDPRT | 166.58K |
| 73 | 屏幕.SLDPRT | 48.1K |
| 74 | 开关.SLDPRT | 226.85K |
| 75 | 开关组件.SLDASM | 99.45K |
| 76 | 按钮.SLDPRT | 77.99K |
| 77 | 收料盘.SLDPRT | 2.81M |
| 78 | 水平墙座1.SLDASM | 601.1K |
| 79 | 水平墙座2.SLDASM | 345.09K |
| 80 | 电源.SLDPRT | 328.11K |
| 81 | 立体打孔模组架.SLDPRT | 264.17K |
| 82 | 立体机架.SLDPRT | 2.36M |
| 83 | 管件导正轮.SLDPRT | 179.52K |
| 84 | 箱体后堵板T2.sldprt | 35.86K |
| 85 | 箱体面板T2.sldprt | 63.68K |
| 86 | 箱包角.sldprt | 97.35K |
| 87 | 胶帽22.sldprt | 26.88K |
| 88 | 装配体1后堵板.sldasm | 30.08K |
| 89 | 踏板.SLDPRT | 118.93K |
| 90 | 轴卡.sldprt | 71.04K |
| 91 | 铝箱子把手.sldprt | 33.79K |
| 92 | 锁闭开关19X19--40.sldprt | 50.41K |
