电机驱动型全自动推板上料机
图纸描述

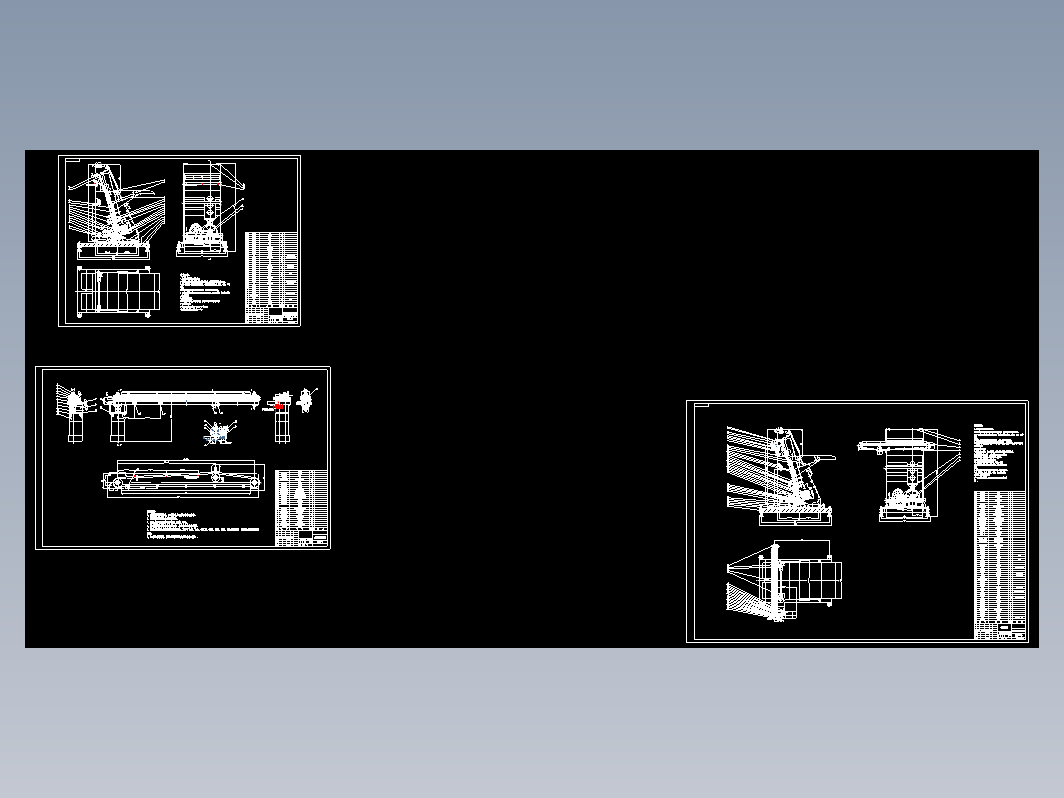

本案通过曲柄滑块机构将旋转运动转换成直线运动，运用3层阶梯，将料斗的乱料有序上料，并通过斜板进入圆带输送线，再经过分料装置，将物料一个一个顶出，供机械手抓握，进入下道工序。 本案有完整的装配图，推料机构部装图、皮带输送线部装图，零件图，及相关的尺寸标注、技术要求，可形成生产用图，或用于毕业设计项目。
下载需要15金币 推广可免费下载
立即下载 收藏
图纸信息
作者
xixixixix
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  总装图及部装图.dwg | 1.5M |
| 2 | 零件图.dwg | 757.57K |
