已生产设备转轴检测设备+工程图+bom

首页>图纸库>机械设备>工业生产线2024-03-19报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
82
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

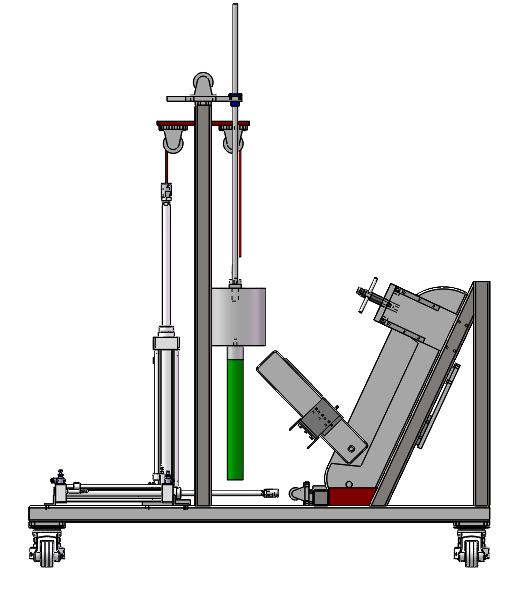

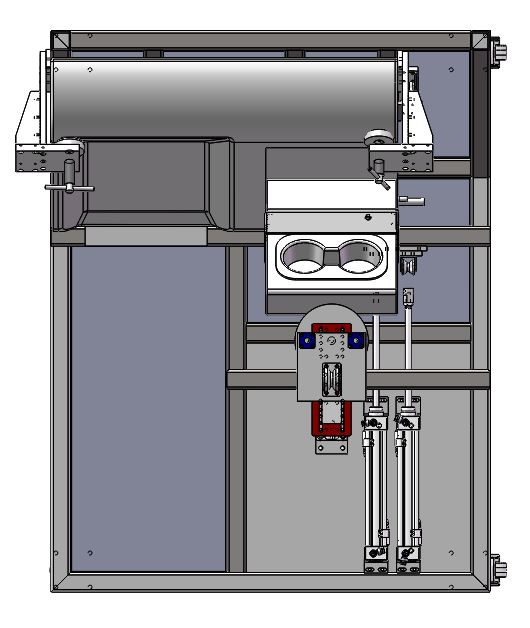

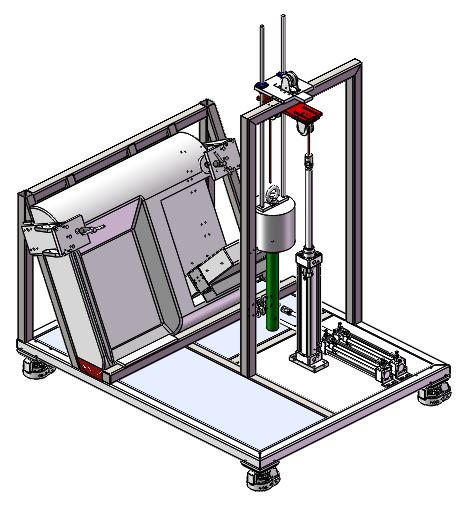

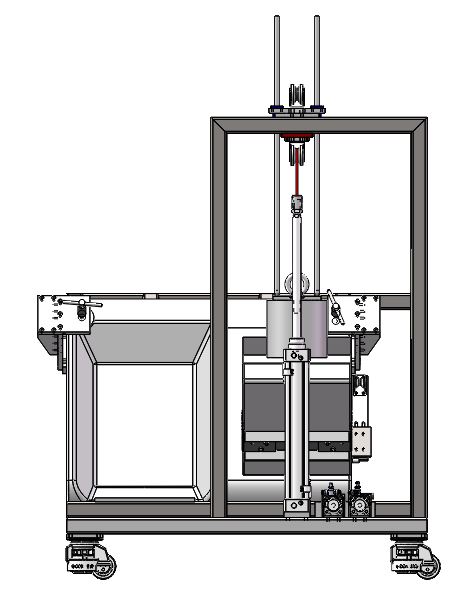

转轴检测设备为检测人工频繁劳累作业而设计生产的背景，通过砝码吊装来回测试耐疲劳测试，砝码带有自动导向功能防止摆动损坏产品，驱动采用气缸上下驱动，整机采用plc控制减少人工频繁作业节省成本。文件内涵x-t通用格式，欢迎各位机械设计师们下载学习。
下载需要12金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：668008
文件大小：25.54M
所需金币：12
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：x_t、sldprt、sldasm、slddrw
软件版本：Solidworks 2018
