已生产弹性测试+工程图+BOM
图纸描述

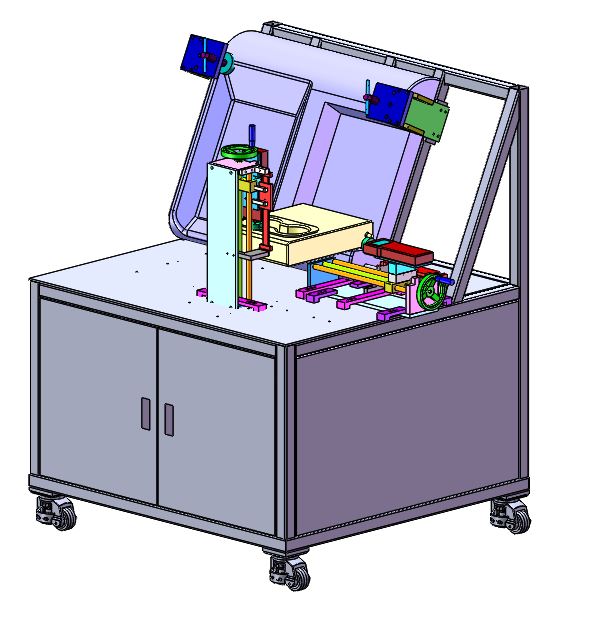

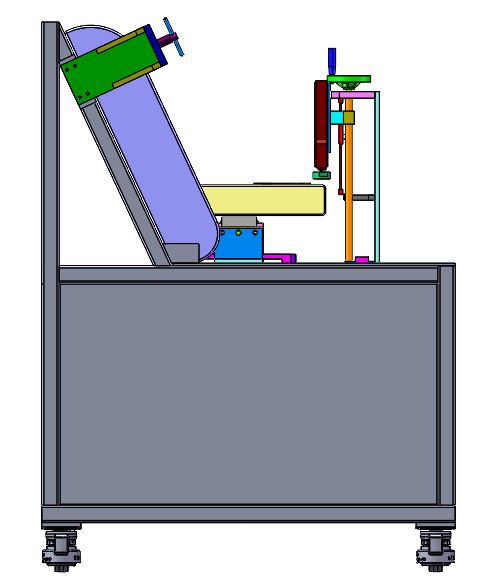

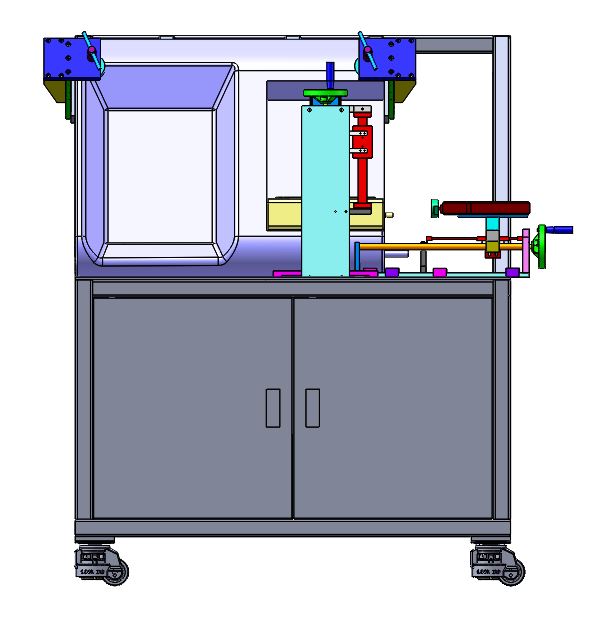

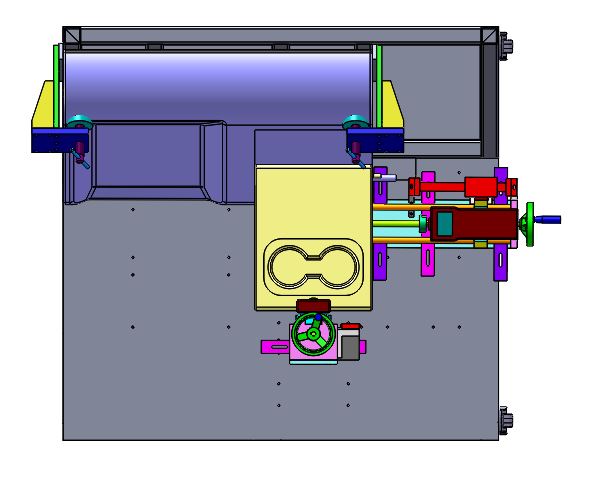

弹性测试设备为检测椅子舒适度而设计生产的背景，通过丝杆搭载压力传感器运动模拟测试弹力值，驱动采用手动上下驱动方式，整机采用plc控制减少人工频繁作业节省成本。文件内涵x-t通用格式，欢迎各位机械设计师们下载学习。
下载需要12金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：668006
文件大小：19.06M
所需金币：12
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：x_t、sldasm、slddrw、sldprt
软件版本：Solidworks 2017
作者
WX_201115
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  BOM - 副本.xls | 35.0K |
| 2 |  CS021-ZYCS002.x_t | 6.71M |
| 3 |  CS021-A10-A000-A1.SLDASM | 399.25K |
| 4 | CS021-A10-A000-A3.SLDASM | 206.4K |
| 5 | CS021-A10-A000-A4.SLDASM | 340.51K |
| 6 |  CS021-A10-A001.SLDDRW | 106.83K |
| 7 |  CS021-A10-A001.SLDPRT | 73.96K |
| 8 | CS021-A10-A002.SLDDRW | 95.71K |
| 9 | CS021-A10-A002.SLDPRT | 86.67K |
| 10 | CS021-A10-A003.SLDDRW | 118.64K |
| 11 | CS021-A10-A003.SLDPRT | 84.71K |
| 12 | CS021-A10-A005.SLDDRW | 101.98K |
| 13 | CS021-A10-A005.SLDPRT | 109.28K |
| 14 | CS021-A10-A006.SLDDRW | 112.39K |
| 15 | CS021-A10-A006.SLDPRT | 68.44K |
| 16 | CS021-A10-A007.SLDDRW | 110.53K |
| 17 | CS021-A10-A007.SLDPRT | 76.13K |
| 18 | CS021-A10-A008.SLDDRW | 110.12K |
| 19 | CS021-A10-A008.SLDPRT | 74.62K |
| 20 | CS021-A10-A009.SLDDRW | 113.52K |
| 21 | CS021-A10-A009.SLDPRT | 71.88K |
| 22 | CS021-A10-A012.SLDDRW | 98.63K |
| 23 | CS021-A10-A012.SLDPRT | 59.24K |
| 24 | CS021-A10-A016.SLDDRW | 120.58K |
| 25 | CS021-A10-A016.SLDPRT | 91.83K |
| 26 | CS021-A10-A017.SLDDRW | 116.92K |
| 27 | CS021-A10-A017.SLDPRT | 90.4K |
| 28 | CS021-A10-A018.SLDDRW | 115.96K |
| 29 | CS021-A10-A018.SLDPRT | 79.86K |
| 30 | CS021-A10-A019.SLDDRW | 102.94K |
| 31 | CS021-A10-A019.SLDPRT | 88.4K |
| 32 | CS021-A10-A020.SLDDRW | 110.99K |
| 33 | CS021-A10-A020.SLDPRT | 106.69K |
| 34 | CS021-A10-A021.SLDDRW | 92.56K |
| 35 | CS021-A10-A021.SLDPRT | 73.09K |
| 36 | CS021-A10-A022.SLDDRW | 98.07K |
| 37 | CS021-A10-A022.SLDPRT | 73.28K |
| 38 | CS021-A10-A024.SLDDRW | 99.62K |
| 39 | CS021-A10-A024.SLDPRT | 68.23K |
| 40 | CS021-A10-A025.SLDDRW | 103.46K |
| 41 | CS021-A10-A025.SLDPRT | 64.36K |
| 42 | CS021-A10-A026.SLDDRW | 102.91K |
| 43 | CS021-A10-A026.SLDPRT | 69.48K |
| 44 | CS021-A10-A027.SLDDRW | 113.45K |
| 45 | CS021-A10-A027.SLDPRT | 74.28K |
| 46 | CS021-A10-A028.SLDDRW | 95.8K |
| 47 | CS021-A10-A028.SLDPRT | 70.08K |
| 48 | CS021-A10-D100-A1-1.SLDDRW | 1.76M |
| 49 | CS021-A10-D100-A1-2.SLDDRW | 175.67K |
| 50 | CS021-A10-D100-A1-3.SLDDRW | 1.78M |
| 51 | CS021-A10-D100-A1.SLDASM | 1.87M |
| 52 | CS021-A10-D100-A1.SLDDRW | 223.45K |
| 53 | CS021-A10-D101.SLDPRT | 104.98K |
| 54 | CS021-A10-D102.SLDPRT | 51.45K |
| 55 | CS021-A10-D103.SLDPRT | 50.26K |
| 56 | CS021-A10-D104.SLDPRT | 69.08K |
| 57 | CS021-A10-D105.SLDPRT | 113.94K |
| 58 | CS021-A10-D107.SLDPRT | 52.75K |
| 59 | CS021-A10-D108.SLDPRT | 51.51K |
| 60 | CS021-A10-D109.SLDPRT | 50.74K |
| 61 | CS021-A10-D110.SLDDRW | 101.42K |
| 62 | CS021-A10-D110.SLDPRT | 64.62K |
| 63 | CS021-A10-D111.SLDPRT | 63.0K |
| 64 | CS021-A10-D114.SLDPRT | 115.01K |
| 65 | CS021-A10-D115.SLDPRT | 46.76K |
| 66 | CS021-A10-D116.SLDPRT | 147.64K |
| 67 | CS021-A10-D117.SLDPRT | 93.9K |
| 68 | CS021-A10-D118.SLDPRT | 93.88K |
| 69 | CS021-A10-D119.SLDPRT | 92.34K |
| 70 | CS021-A10-D120.SLDPRT | 91.71K |
| 71 | CS021-C-AHLN100.SLDASM | 119.85K |
| 72 | CS021-C-AHLN100.SLDDRW | 119.25K |
| 73 | CS021-GD-80F.SLDPRT | 1.89M |
| 74 | CS021-T型丝杠16x4(ZYCS002).SLDDRW | 107.77K |
| 75 | CS021-T型丝杠16x4(ZYCS002).SLDPRT | 67.7K |
| 76 | CS021-ZYCS002.SLDASM | 2.23M |
| 77 | CS021-_C-AHLN100_b.sldprt | 138.27K |
| 78 | CS021-_C-AHLN100_h.sldprt | 26.27K |
| 79 | CS021-座椅-1.SLDPRT | 159.03K |
| 80 | CS021-座椅-2.SLDPRT | 101.92K |
| 81 | CS021-数显推拉力器SF-500.SLDPRT | 94.96K |
| 82 | CS021-数显标尺-量程100.SLDDRW | 117.21K |
| 83 | CS021-数显标尺-量程100.SLDPRT | 110.56K |
| 84 | CS021-测试座椅.SLDASM | 254.23K |
