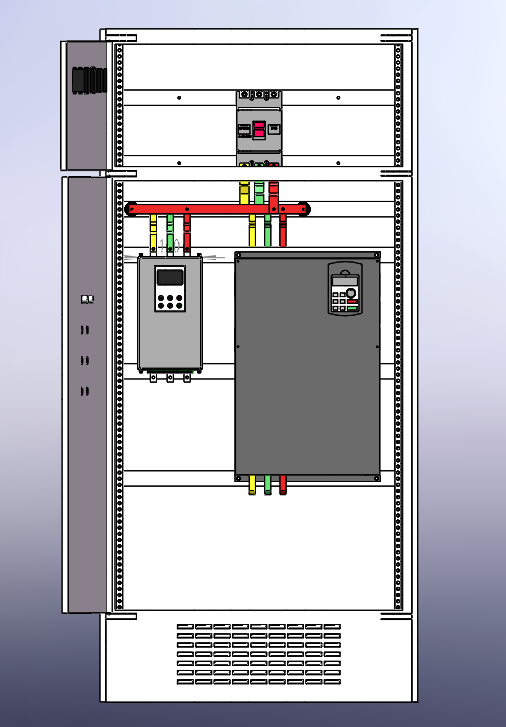

该设计为变频器软启动控制柜，内部用铜排连接，布局稳定可靠，且工整。软启动控制柜可以降低电机启动电流对电网的冲击，增加电机的寿命。喜欢的朋友可以下载看看，谈不上非常完美，但却满足了各项工艺及标准。
变频器软启动控制柜
图纸描述
该设计为变频器软启动控制柜，内部用铜排连接，布局稳定可靠，且工整。软启动控制柜可以降低电机启动电流对电网的冲击，增加电机的寿命。喜欢的朋友可以下载看看，谈不上非常完美，但却满足了各项工艺及标准。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
江南
已分享: 份作品

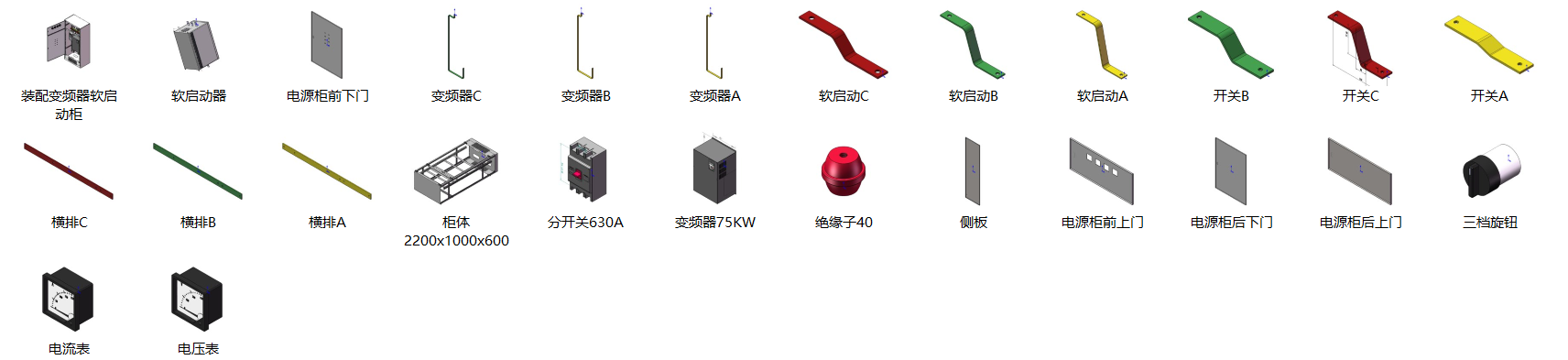

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  三档旋钮.SLDPRT | 117.7K |
| 2 | 侧板.SLDPRT | 85.28K |
| 3 | 分开关630A.SLDPRT | 2.69M |
| 4 | 变频器75KW.SLDPRT | 3.08M |
| 5 | 变频器A.SLDPRT | 68.63K |
| 6 | 变频器B.SLDPRT | 68.09K |
| 7 | 变频器C.SLDPRT | 69.52K |
| 8 | 开关A.SLDPRT | 86.66K |
| 9 | 开关B.SLDPRT | 86.87K |
| 10 | 开关C.SLDPRT | 94.96K |
| 11 | 柜体2200x1000x600.SLDPRT | 7.91M |
| 12 | 横排A.SLDPRT | 71.42K |
| 13 | 横排B.SLDPRT | 70.67K |
| 14 | 横排C.SLDPRT | 69.88K |
| 15 | 电压表.SLDPRT | 548.54K |
| 16 | 电流表.SLDPRT | 574.95K |
| 17 | 电源柜前上门.SLDPRT | 145.06K |
| 18 | 电源柜前下门.SLDPRT | 155.06K |
| 19 | 电源柜后上门.SLDPRT | 124.86K |
| 20 | 电源柜后下门.SLDPRT | 112.27K |
| 21 | 绝缘子40.SLDPRT | 583.52K |
| 22 |  装配变频器软启动柜.SLDASM | 7.9M |
| 23 | 软启动A.SLDPRT | 83.99K |
| 24 | 软启动B.SLDPRT | 84.63K |
| 25 | 软启动C.SLDPRT | 86.01K |
| 26 | 软启动器.SLDPRT | 2.36M |
