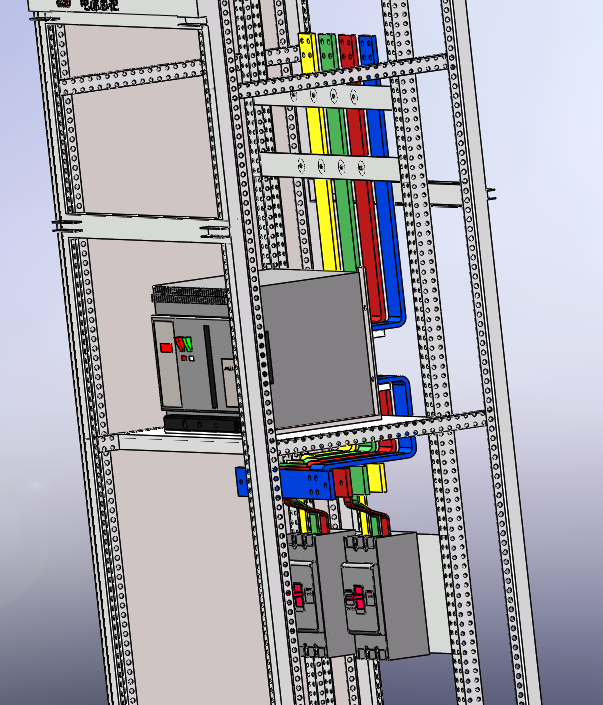

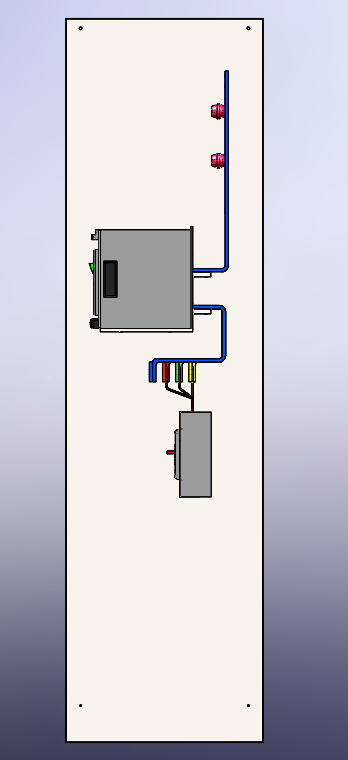

该设计为万能式开关电源柜，可分为自动手动控制，额定电流为1000A。铜排布局为前后叠加的方式，两端用绝缘子固定，布局稳定可靠，且工整。喜欢的朋友可以下载看看，谈不上非常完美，但却满足了各项工艺及标准。
万能式开关电源柜
图纸描述
该设计为万能式开关电源柜，可分为自动手动控制，额定电流为1000A。铜排布局为前后叠加的方式，两端用绝缘子固定，布局稳定可靠，且工整。喜欢的朋友可以下载看看，谈不上非常完美，但却满足了各项工艺及标准。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201055
已分享: 份作品

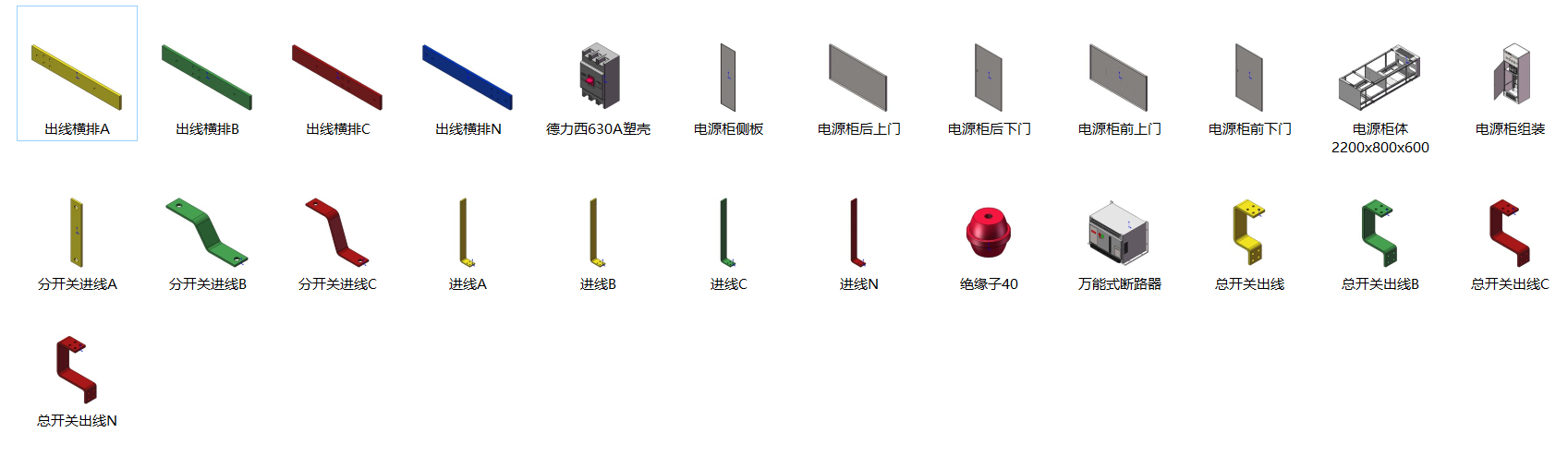

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  万能式断路器.SLDPRT | 2.43M |
| 2 | 出线横排A.SLDPRT | 77.55K |
| 3 | 出线横排B.SLDPRT | 77.14K |
| 4 | 出线横排C.SLDPRT | 75.72K |
| 5 | 出线横排N.SLDPRT | 78.22K |
| 6 | 分开关进线A.SLDPRT | 53.79K |
| 7 | 分开关进线B.SLDPRT | 87.47K |
| 8 | 分开关进线C.SLDPRT | 83.87K |
| 9 | 德力西630A塑壳.SLDPRT | 2.69M |
| 10 | 总开关出线.SLDPRT | 103.29K |
| 11 | 总开关出线B.SLDPRT | 100.85K |
| 12 | 总开关出线C.SLDPRT | 98.74K |
| 13 | 总开关出线N.SLDPRT | 98.54K |
| 14 | 电源柜体2200x800x600.SLDPRT | 9.09M |
| 15 | 电源柜侧板.SLDPRT | 85.28K |
| 16 | 电源柜前上门.SLDPRT | 205.36K |
| 17 | 电源柜前下门.SLDPRT | 110.68K |
| 18 | 电源柜后上门.SLDPRT | 127.53K |
| 19 | 电源柜后下门.SLDPRT | 110.14K |
| 20 |  电源柜组装.SLDASM | 6.8M |
| 21 | 绝缘子40.SLDPRT | 583.52K |
| 22 | 进线A.SLDPRT | 78.12K |
| 23 | 进线B.SLDPRT | 78.97K |
| 24 | 进线C.SLDPRT | 77.95K |
| 25 | 进线N.SLDPRT | 77.63K |
