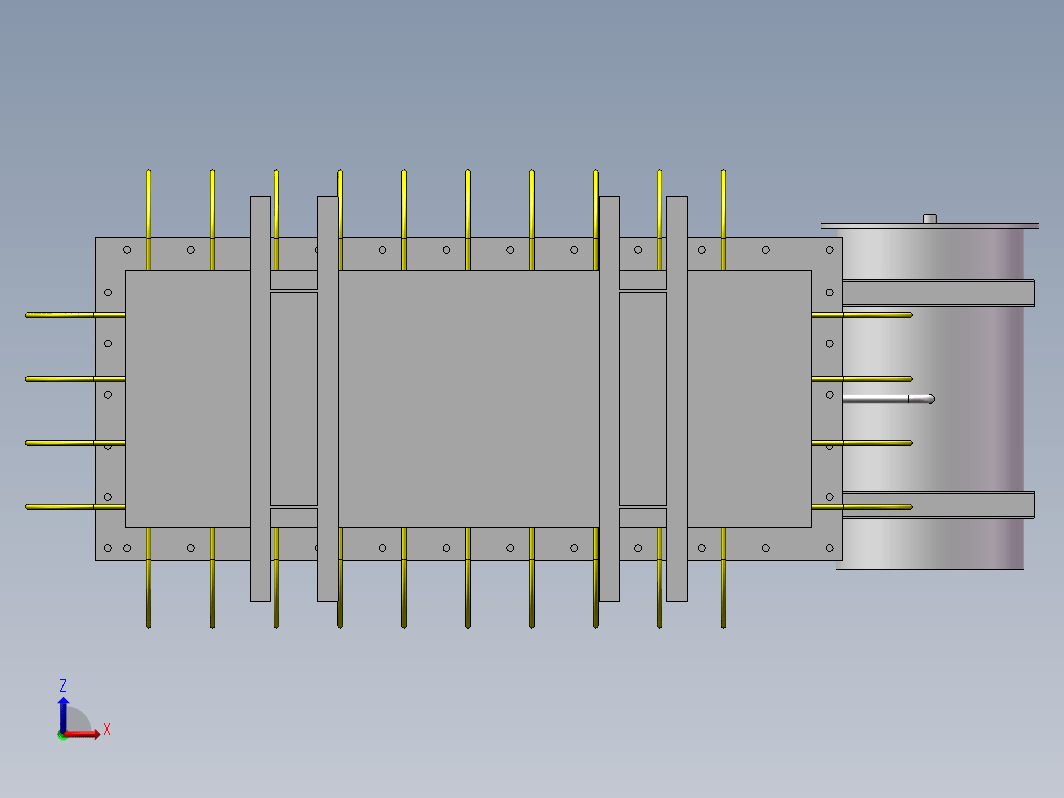

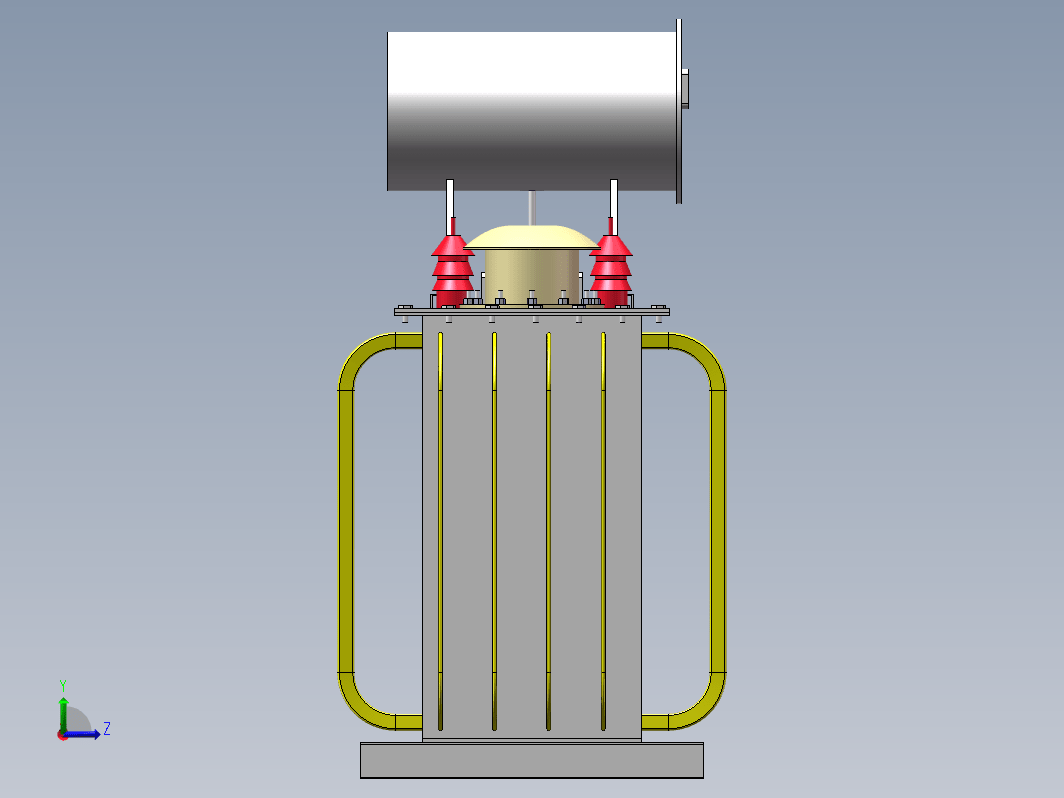

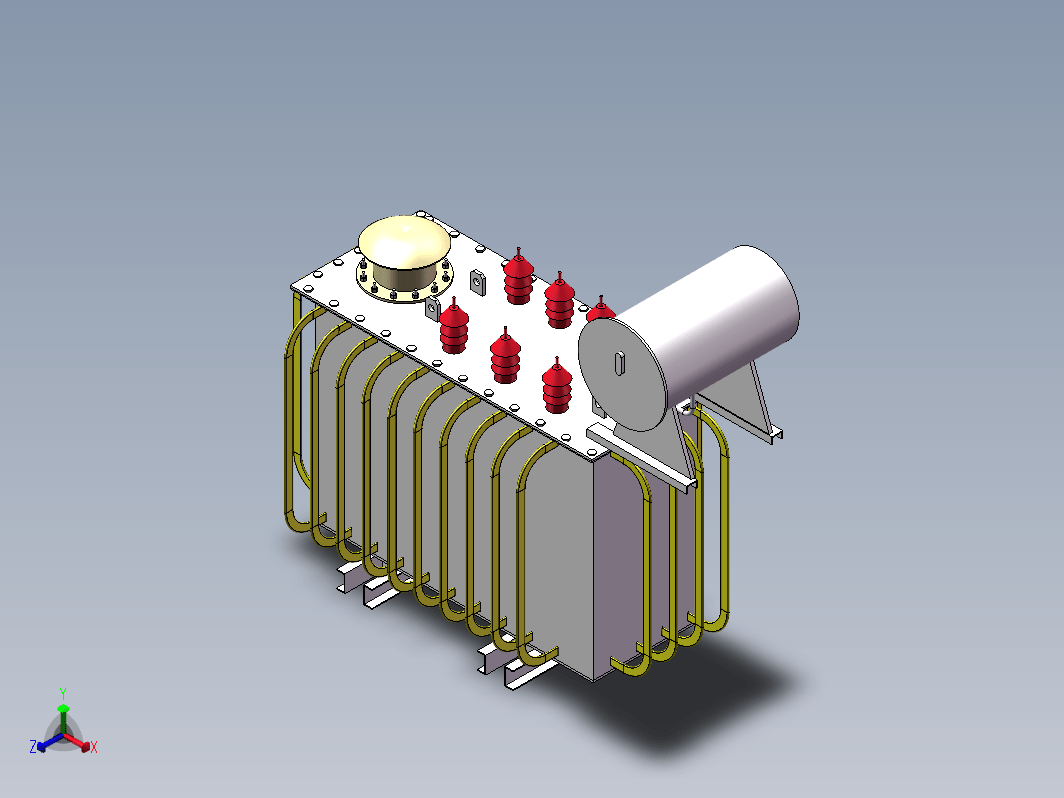

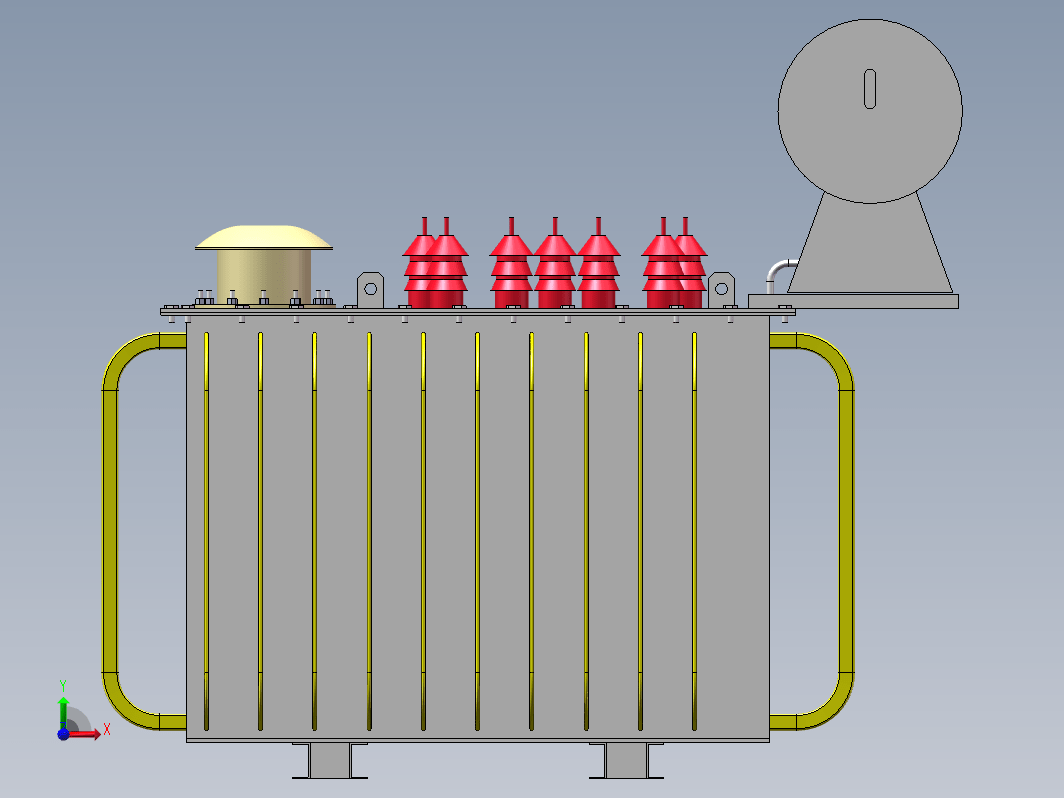

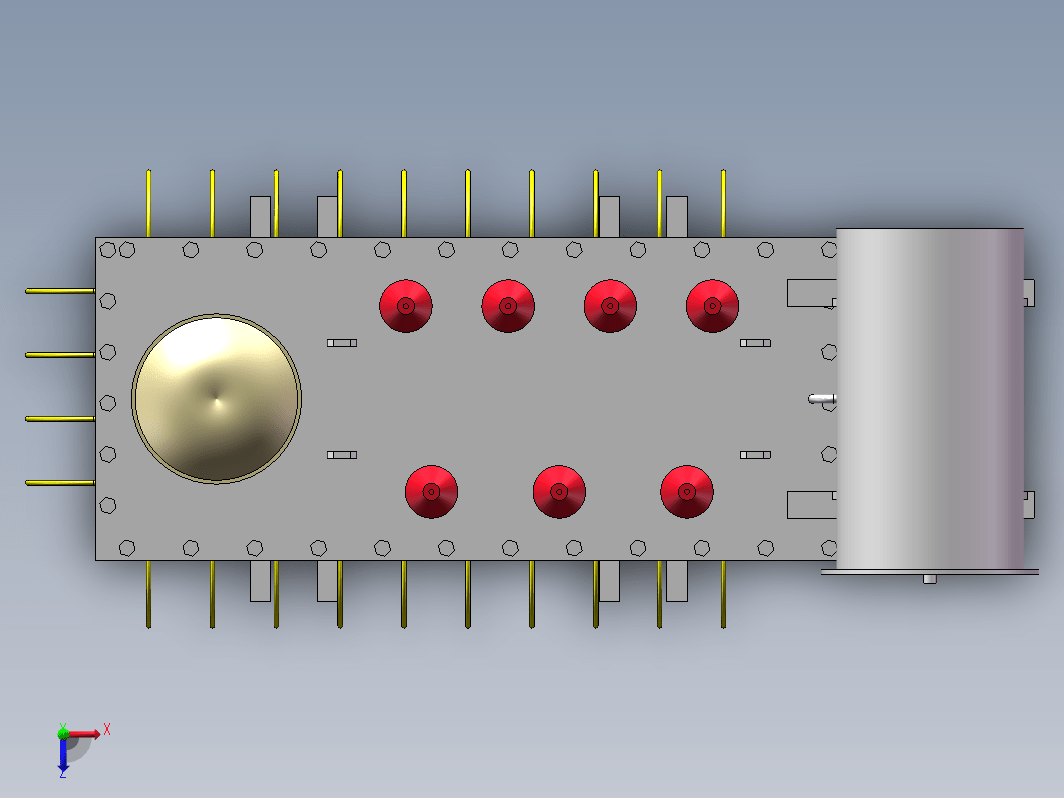

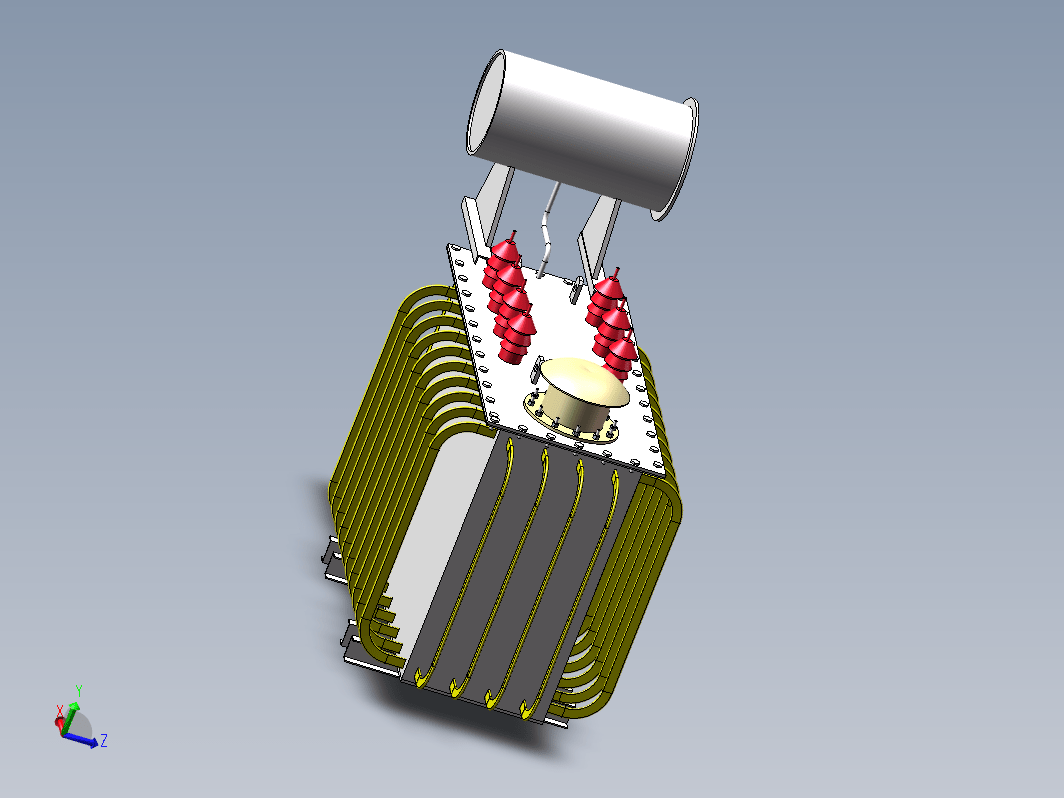

此套三维立体图是油浸式调压变压器又称隔离变压器电压比为1：1，容量为800KVA，电压等级10KV比10kv,此套立体图纸全面展示了变压器各部分结构。绘制三维软件是solidworks2016。
油浸式调压器800KVA三维立体图
图纸描述
此套三维立体图是油浸式调压变压器又称隔离变压器电压比为1：1，容量为800KVA，电压等级10KV比10kv,此套立体图纸全面展示了变压器各部分结构。绘制三维软件是solidworks2016。
下载需要3金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201108
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  10箱盖800.SLDPRT | 308.22K |
| 2 | 11箱底800.SLDPRT | 125.84K |
| 3 | 12箱壁800.SLDPRT | 82.74K |
| 4 | 13箱沿800.SLDPRT | 71.33K |
| 5 | 14油管800.SLDPRT | 139.49K |
| 6 | 15 10KV套管800.SLDPRT | 88.22K |
| 7 | 16 有载开关800.SLDPRT | 199.8K |
| 8 | 17油枕800.SLDPRT | 142.06K |
| 9 | 18 20M12的螺母800.SLDPRT | 64.76K |
| 10 | 19螺栓800.SLDPRT | 64.81K |
| 11 |  1调压器800装配体.SLDASM | 582.36K |
| 12 | 20拉螺杆800.SLDPRT | 54.35K |
| 13 | 21 20M16的螺母800.SLDPRT | 66.13K |
| 14 | 22上铁轭绝缘旁柱纸圈800.SLDPRT | 122.33K |
| 15 | 2铁芯800KVA.SLDPRT | 239.1K |
| 16 | 3低压线圈800.SLDPRT | 195.27K |
| 17 | 4高压线圈800.SLDPRT | 200.93K |
| 18 | 5高压上夹件800.SLDPRT | 231.49K |
| 19 | 6低压上夹件800.SLDPRT | 257.21K |
| 20 | 7高压下夹件800 .SLDPRT | 206.71K |
| 21 | 8低压下夹件800 .SLDPRT | 244.48K |
| 22 | 9垫脚800.SLDPRT | 100.55K |
