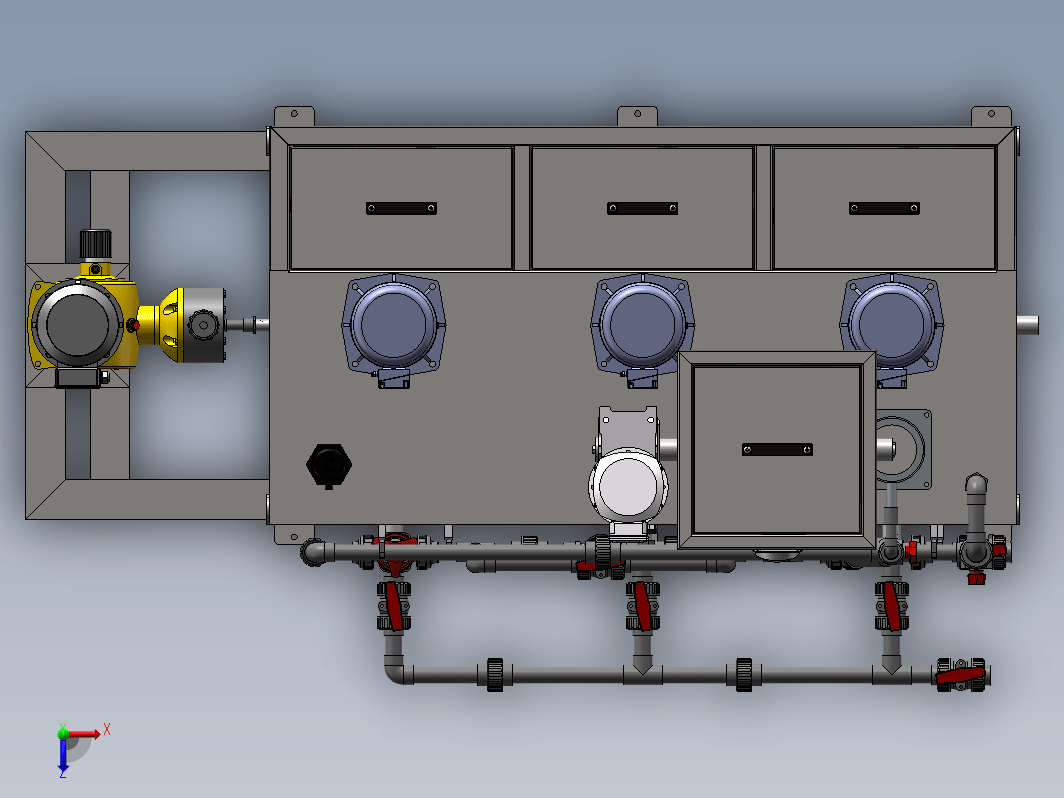

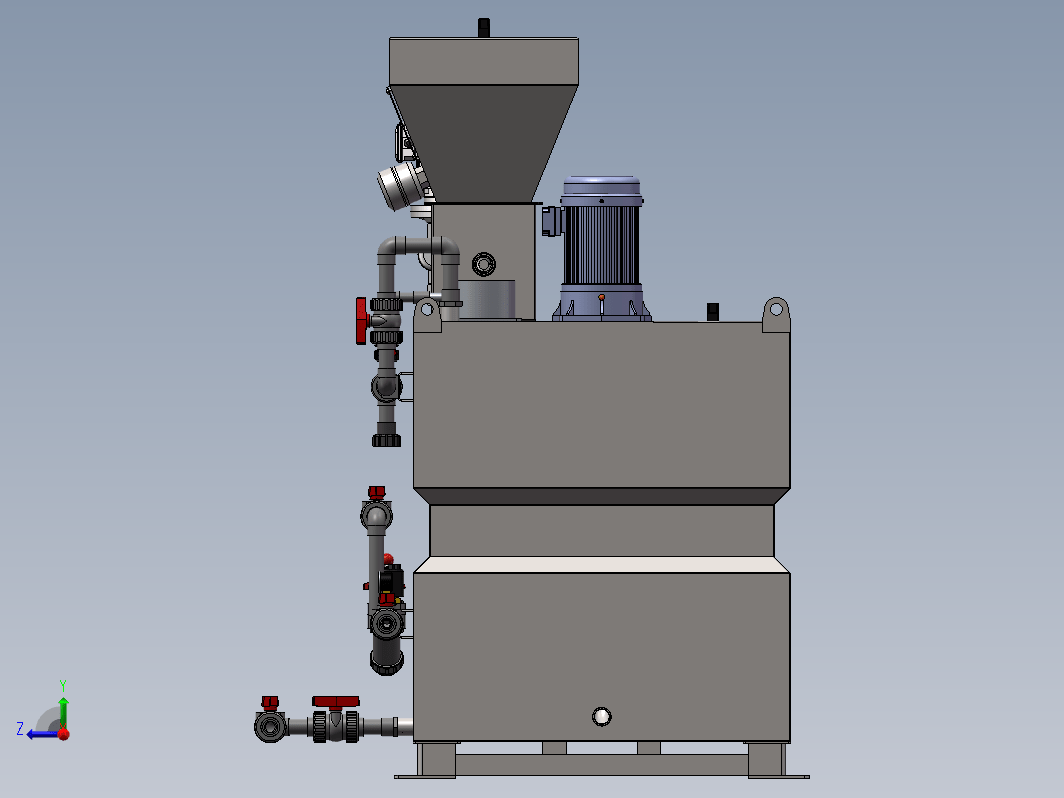

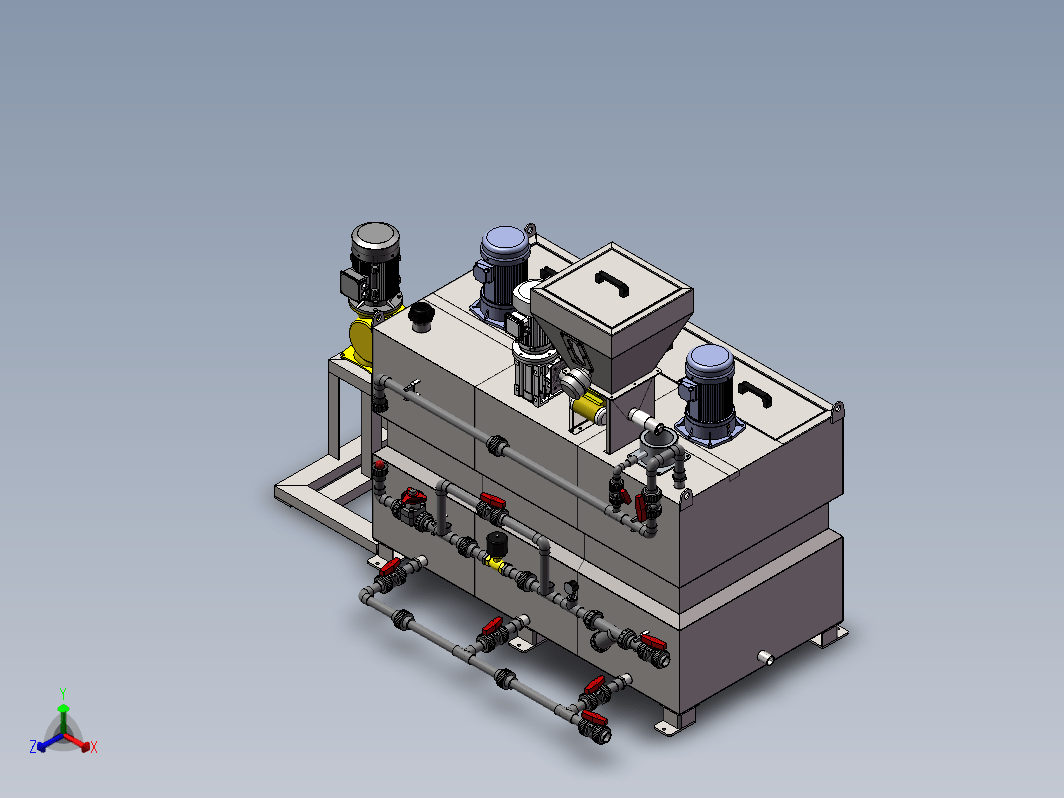

本设备为500L每H全自动加药装置，应用于PAM_PAC药剂，主要用于水处理工艺中的絮凝加药，主要部件溶解箱、干粉投料机、搅拌装置、加药泵、管路系统等,溶解箱为三腔式（加药腔、溶解腔、储存腔）。

500L三腔式全自动加药装置
