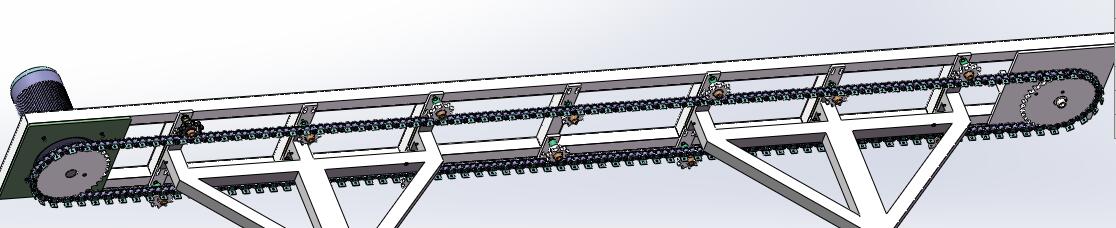

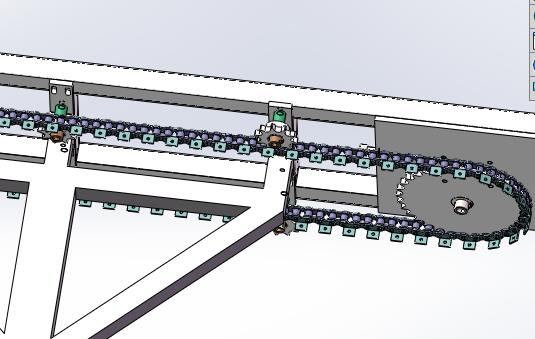

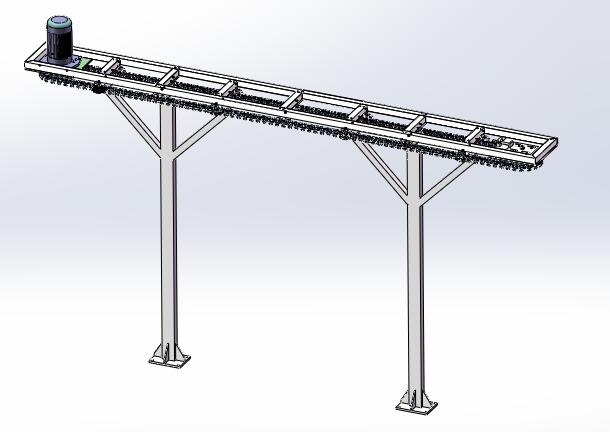

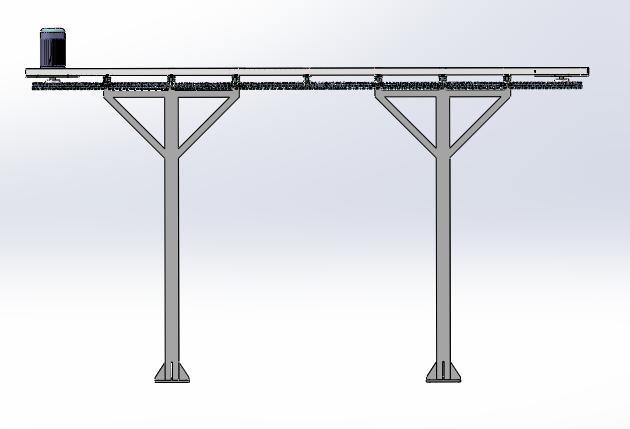

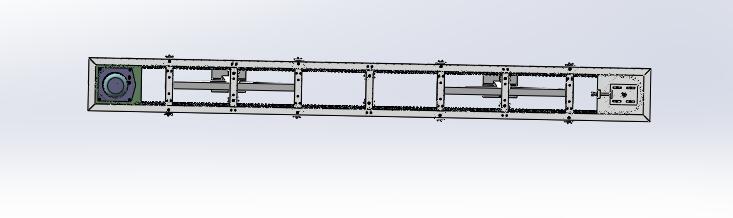

这是一款原创设计的悬挂链输送机的3D模型，整体输送机长度为4米，高度2米，机架结构为方管焊接，固定式安装的，输送机主要由三部分组成，输送机架、传送链条挂钩和驱动系统构成，输送的速度可以根据实际要求来控制速度。图纸格式为Solidworks2018，欢迎大家来下载。
4米悬挂链输送机
图纸描述
这是一款原创设计的悬挂链输送机的3D模型，整体输送机长度为4米，高度2米，机架结构为方管焊接，固定式安装的，输送机主要由三部分组成，输送机架、传送链条挂钩和驱动系统构成，输送的速度可以根据实际要求来控制速度。图纸格式为Solidworks2018，欢迎大家来下载。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
小明的小李
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  16A10T链轮.SLDPRT | 157.85K |
| 2 |  16A9T链轮.SLDDRW | 192.5K |
| 3 | 16A9T链轮.SLDPRT | 157.43K |
| 4 | 24螺母.2-xg3.SLDPRT | 197.5K |
| 5 | 6003ZZ轴承.SLDPRT | 806.47K |
| 6 | 6204ZZ轴承.SLDPRT | 770.84K |
| 7 | 6206ZZ轴承.2-xg3.SLDPRT | 1.04M |
| 8 | M16-130螺栓-xg3.SLDPRT | 165.5K |
| 9 | M16螺母-xg3.SLDPRT | 264.5K |
| 10 | 上架.SLDDRW | 114.73K |
| 11 | 上架.SLDPRT | 236.64K |
| 12 | 从动轮安装板.SLDDRW | 119.23K |
| 13 | 从动轮安装板.SLDPRT | 103.92K |
| 14 | 从动轮安装板1.SLDDRW | 113.81K |
| 15 | 从动轮安装板1.SLDPRT | 119.6K |
| 16 | 从动链轮隔套.SLDDRW | 101.52K |
| 17 | 从动链轮隔套.SLDPRT | 93.3K |
| 18 | 大链轮1.SLDPRT | 234.66K |
| 19 | 大链轮2.SLDPRT | 232.69K |
| 20 | 导轮-xg3.SLDPRT | 199.0K |
| 21 | 导轮安装板-xg3.SLDPRT | 237.0K |
| 22 | 张紧轮安装板.SLDDRW | 109.46K |
| 23 | 张紧轮安装板.SLDPRT | 86.07K |
| 24 | 张紧轮安装板2.SLDPRT | 86.68K |
| 25 | 张紧轮轴.SLDDRW | 117.68K |
| 26 | 张紧轮轴.SLDPRT | 135.58K |
| 27 | 张紧轮轴1.SLDDRW | 104.71K |
| 28 | 张紧轮轴1.SLDPRT | 115.13K |
| 29 | 张紧轮轴隔套1.SLDDRW | 101.35K |
| 30 | 张紧轮轴隔套1.SLDPRT | 87.87K |
| 31 |  悬挂链输送机.SLDASM | 4.47M |
| 32 | 支架1.2-xg3.SLDDRW | 134.61K |
| 33 | 支架1.2-xg3.SLDPRT | 163.2K |
| 34 | 支架连接板.SLDDRW | 100.7K |
| 35 | 支架连接板.SLDPRT | 82.09K |
| 36 | 横梁1.2-xg3.SLDDRW | 129.34K |
| 37 | 横梁1.2-xg3.SLDPRT | 117.17K |
| 38 | 电机.2-xg3.SLDPRT | 639.28K |
| 39 | 调节板1-xg3.SLDPRT | 252.0K |
| 40 | 调节板2-xg3.SLDPRT | 203.0K |
| 41 | 轴.2-xg3.SLDPRT | 460.5K |
| 42 | 轴端垫片.2-xg3.SLDPRT | 139.0K |
| 43 | 轴端盖.SLDDRW | 105.89K |
| 44 | 轴端盖.SLDPRT | 71.51K |
| 45 | 链条装配体.SLDASM | 2.98M |
| 46 | 链条（零件1）.2-xg3.SLDPRT | 2.3M |
| 47 | 链条（零件2）.2-xg3.SLDPRT | 3.14M |
| 48 | 链条（零件2）.3-xg3.SLDPRT | 246.0K |
