此输送线属于单层并排回流线，结构合理且牢固。很多细节考虑到成本和实用，很具有通用性和推广性。结构采用三倍速链条和PVC工装板。线体带有照明安装结构。

35M组装倍速链

首页>图纸库>机械设备>输送/提升设备2024-03-10报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0

0

103

图纸描述

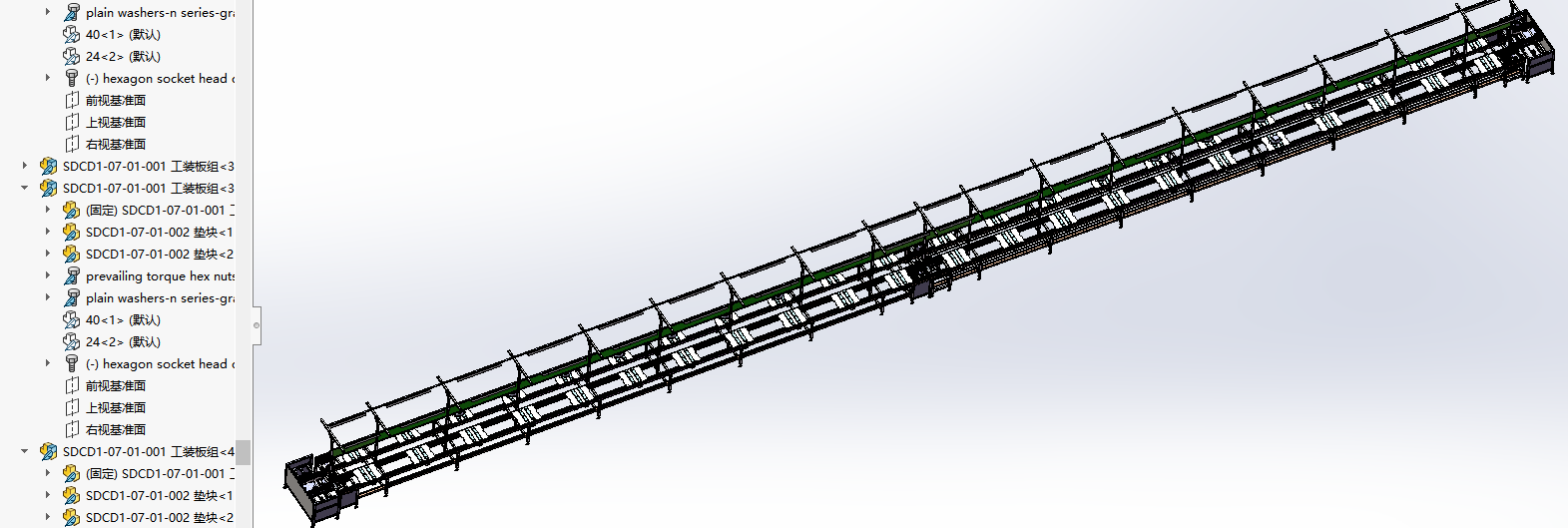

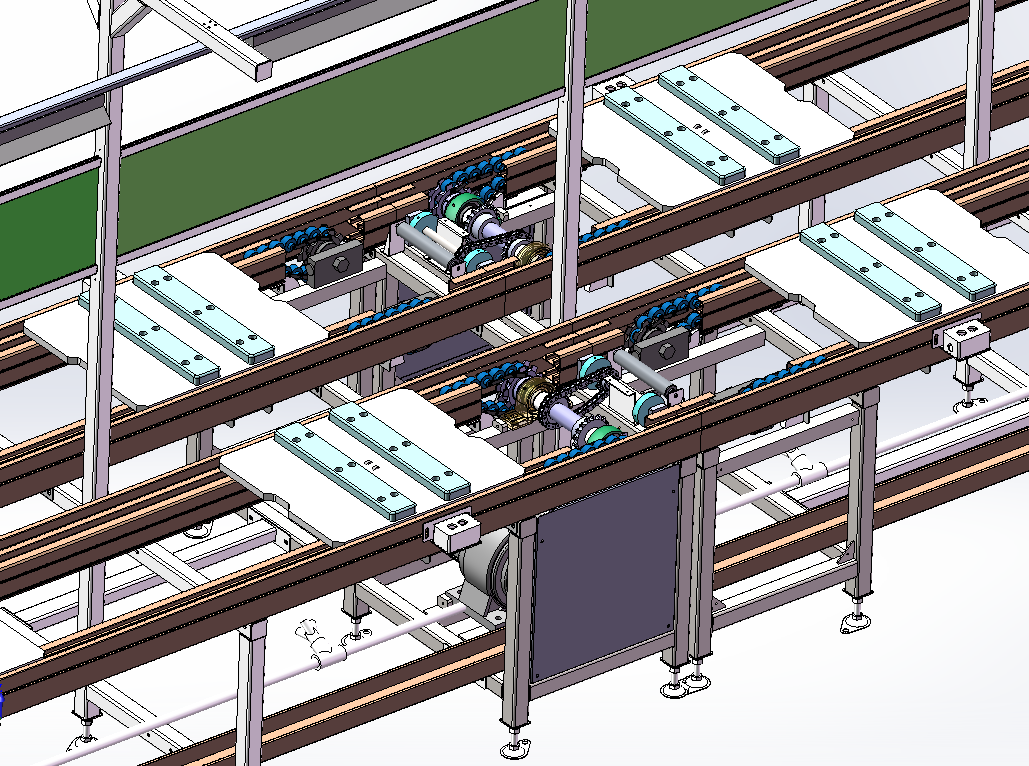

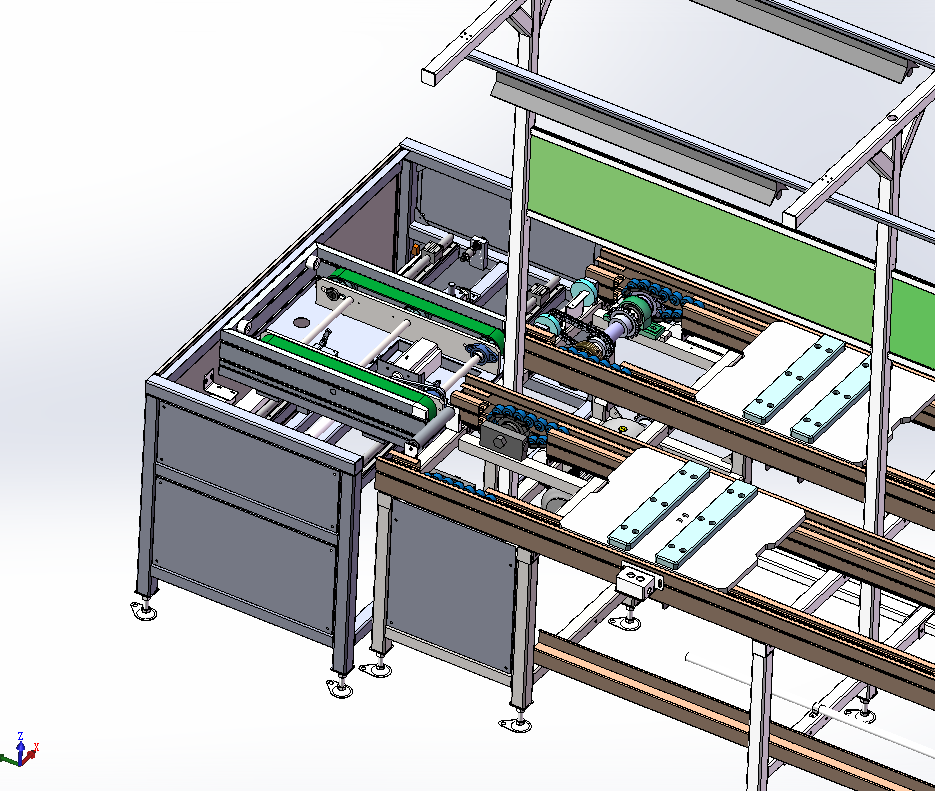

此输送线属于单层并排回流线，结构合理且牢固。很多细节考虑到成本和实用，很具有通用性和推广性。结构采用三倍速链条和PVC工装板。线体带有照明安装结构。

下载需要30金币 推广可免费下载

立即下载 收藏

图纸信息

图纸ID ：667734

文件大小：67.74M

所需金币：30

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：sldprt、sldasm、STEP、slddrw

软件版本：Solidworks 2018

作者

StarChaser

已分享: 份作品

关注

咨询

文件列表

#	文件名称	大小
1	06BX163 链条.SLDPRT	71.62K
2	12x8x35 平键.SLDPRT	66.96K
3	12x8x40 平键.SLDPRT	64.4K
4	1_58.sldprt	58.86K
5	23X130 铝型材端面胶塞.SLDPRT	108.52K
6	24.SLDPRT	140.08K
7	3.0倍速链-9齿(头尾连接).SLDPRT	1.34M
8	35M组装倍速链 20190523.SLDASM	6.81M
9	35M组装倍速链.STEP	35.6M
10	3_44.sldprt	29.19K
11	40.SLDPRT	149.44K
12	4V21008A.sldasm	197.34K
13	5_19.sldprt	29.24K
14	6X6 平键.SLDPRT	75.1K
15	6X6-20 平键.SLDPRT	76.58K
16	6_16.sldprt	31.59K
17	6分气管 3通.SLDPRT	101.33K
18	6分气管X1500M.SLDPRT	62.88K
19	6分气管固定片.SLDPRT	114.34K
20	72X72X66.5 (孔距 9X40) 按钮.SLDPRT	115.49K
21	A4看板 1238.SLDPRT	51.4K
22	A4看板 1948.sldprt	52.78K
23	A4看板A 1408.SLDPRT	52.2K
24	A528 输送带.SLDPRT	92.97K
25	ACA2020_3 缓冲器.sldasm	67.26K
26	AGB06-4040-L200 国标40铝型材.SLDPRT	214.38K
27	BAY6003ZZ-SUS 轴承.SLDPRT	504.21K
28	BGF01-6904ZZ-h60.SLDASM	555.29K
29	CH1500-(40-100)S.SLDPRT	1.66M
30	C式接头.SLDPRT	132.1K
31	F_ACA20LM 定位停止螺帽.sldprt	58.46K
32	GB_FASTENER_NUT_SNAB1 M16-N.sldprt	133.63K
33	GB╱T 812-1988[圆螺母M25×1.5].sldprt	122.18K
34	HI_BAY6904ZZ.sldprt	56.33K
35	HI_VMH01-BS30-C212A-001 回程块.sldprt	91.47K
36	HI_WAN01-D100-M16-L100-001.sldprt	49.9K
37	HI_WAN01-D100-M16-L100-002.sldprt	42.54K
38	HL_5030 限位开关.SLDASM	105.29K
39	HL_5030_ACTUATOR.sldprt	58.04K
40	HL_5030_BASE.sldprt	31.73K
41	HL_5030_HEAD.sldprt	31.29K
42	HL_5030_MOTION.sldprt	72.9K
43	LHOB20.sldprt	116.38K
44	LSGSB20-1000.sldprt	120.77K
45	LSGSB20-1400 滑轨.SLDASM	88.01K
46	LSGSB20_1000_.sldprt	68.45K
47	NBSLM1_8 消音器.SLDPRT	156.78K
48	PC602.sldprt	93.76K
49	PL602.sldprt	112.91K
50	PP-05N 到位感应器.SLDPRT	63.86K
51	PSL601A.sldprt	116.42K
52	QX-2阻挡器.SLDPRT	164.2K
53	RMS32X800LB 无杆气缸.SLDASM	174.18K
54	SDCD1-07-01 组装倍速链.SLDASM	4.37M
55	SDCD1-07-01-001 工装板.SLDDRW	154.59K
56	SDCD1-07-01-001 工装板.SLDPRT	114.25K
57	SDCD1-07-01-001 工装板组.SLDASM	224.28K
58	SDCD1-07-01-002 垫块.SLDDRW	138.96K
59	SDCD1-07-01-002 垫块.SLDPRT	104.82K
60	SDCD1-07-01-003 倍速链型材(3倍速).SLDDRW	226.08K
61	SDCD1-07-01-003 倍速链型材(3倍速).SLDPRT	476.76K
62	SDCD1-07-01-004 阻挡器连接钣金.SLDDRW	157.96K
63	SDCD1-07-01-004 阻挡器连接钣金.SLDPRT	266.16K
64	SDCD1-07-01-005 支撑连接条1.SLDDRW	174.17K
65	SDCD1-07-01-005 支撑连接条1.SLDPRT	203.07K
66	SDCD1-07-01-006 支撑连接条2.SLDDRW	182.69K
67	SDCD1-07-01-006 支撑连接条2.SLDPRT	213.54K
68	SDCD1-07-01-007 连接导向轮固定座.SLDDRW	132.04K
69	SDCD1-07-01-007 连接导向轮固定座.SLDPRT	129.56K
70	SDCD1-07-01-008 无动力滚筒38.SLDDRW	122.94K
71	SDCD1-07-01-008 无动力滚筒38.SLDPRT	102.33K
72	SDCD1-07-01-009 链条导向连接件1.SLDDRW	134.23K
73	SDCD1-07-01-009 链条导向连接件1.SLDPRT	203.48K
74	SDCD1-07-01-01 机头传动机构.SLDASM	2.61M
75	SDCD1-07-01-01-001 倍速链主动轴.SLDDRW	191.45K
76	SDCD1-07-01-01-001 倍速链主动轴.SLDPRT	149.09K
77	SDCD1-07-01-01-002 主动链轮.SLDDRW	469.36K
78	SDCD1-07-01-01-002 主动链轮.SLDPRT	435.08K
79	SDCD1-07-01-01-003 3.0倍速-张紧部件链轮(9齿).SLDDRW	211.88K
80	SDCD1-07-01-01-003 3.0倍速-张紧部件链轮(9齿).SLDPRT	363.76K
81	SDCD1-07-01-01-004 3.0倍速-主动轮.SLDDRW	336.99K
82	SDCD1-07-01-01-004 3.0倍速-主动轮.sldprt	380.5K
83	SDCD1-07-01-01-005 主轴隔套1.SLDDRW	136.9K
84	SDCD1-07-01-01-005 主轴隔套1.SLDPRT	98.06K
85	SDCD1-07-01-01-006 主轴隔套2.SLDDRW	129.24K
86	SDCD1-07-01-01-006 主轴隔套2.SLDPRT	92.12K
87	SDCD1-07-01-01-007 主轴隔套3.SLDDRW	121.16K
88	SDCD1-07-01-01-007 主轴隔套3.SLDPRT	100.09K
89	SDCD1-07-01-01-008 主轴防动垫圈.SLDDRW	118.7K
90	SDCD1-07-01-01-008 主轴防动垫圈.SLDPRT	75.45K
91	SDCD1-07-01-01-009 机台头尾安装架.SLDDRW	1.07M
92	SDCD1-07-01-01-009 机台头尾安装架.SLDPRT	1.13M
93	SDCD1-07-01-01-010 机头护罩.SLDDRW	292.55K
94	SDCD1-07-01-01-010 机头护罩.SLDPRT	681.4K
95	SDCD1-07-01-01-011 齿轮防护罩.SLDDRW	255.09K
96	SDCD1-07-01-01-011 齿轮防护罩.SLDPRT	399.22K
97	SDCD1-07-01-01-012 电机护罩垫块.SLDDRW	126.25K
98	SDCD1-07-01-01-012 电机护罩垫块.SLDPRT	93.73K
99	SDCD1-07-01-01-013 过渡主轴.SLDDRW	173.73K
100	SDCD1-07-01-01-013 过渡主轴.SLDPRT	118.11K
101	SDCD1-07-01-01-014 驱动滚轮.SLDDRW	167.01K
102	SDCD1-07-01-01-014 驱动滚轮.SLDPRT	112.19K
103	SDCD1-07-01-01-015 轴承固定座.SLDDRW	156.75K
104	SDCD1-07-01-01-015 轴承固定座.SLDPRT	95.11K
105	SDCD1-07-01-01-016 过渡从动轮.SLDPRT	368.25K
106	SDCD1-07-01-01-016 过渡从动链轮.SLDDRW	412.49K
107	SDCD1-07-01-01-017 过渡驱动链轮.SLDDRW	481.96K
108	SDCD1-07-01-01-017 过渡驱动链轮.SLDPRT	464.98K
109	SDCD1-07-01-010 链条导向连接件2.SLDDRW	134.18K
110	SDCD1-07-01-010 链条导向连接件2.SLDPRT	203.67K
111	SDCD1-07-01-011 倍速型材固定L架.SLDDRW	135.63K
112	SDCD1-07-01-011 倍速型材固定L架.SLDPRT	204.03K
113	SDCD1-07-01-012 支撑脚架.SLDDRW	491.51K
114	SDCD1-07-01-012 支撑脚架.SLDPRT	976.27K
115	SDCD1-07-01-013 灯架焊接.SLDDRW	203.29K
116	SDCD1-07-01-013 灯架焊接.SLDPRT	331.81K
117	SDCD1-07-01-014 按钮固定块.SLDDRW	136.86K
118	SDCD1-07-01-014 按钮固定块.SLDPRT	117.18K
119	SDCD1-07-01-015 限位开关固定块.SLDDRW	139.68K
120	SDCD1-07-01-015 限位开关固定块.SLDPRT	129.03K
121	SDCD1-07-01-016 挂架固定块.SLDDRW	125.82K
122	SDCD1-07-01-016 挂架固定块.SLDPRT	90.24K
123	SDCD1-07-01-018 倍速型材拼接块.SLDDRW	119.22K
124	SDCD1-07-01-018 倍速型材拼接块.SLDPRT	69.46K
125	SDCD1-07-01-019 灯管固定方管1.SLDDRW	132.35K
126	SDCD1-07-01-019 灯管固定方管1.SLDPRT	97.69K
127	SDCD1-07-01-020 灯管固定方通2.SLDDRW	141.3K
128	SDCD1-07-01-020 灯管固定方通2.SLDPRT	92.38K
129	SDCD1-07-01-021 灯管固定方通3.SLDDRW	135.6K
130	SDCD1-07-01-021 灯管固定方通3.SLDPRT	101.69K
131	SDCD1-07-02 移栽机构A.SLDASM	2.07M
132	SDCD1-07-02-001 移载机架.SLDDRW	1.08M
133	SDCD1-07-02-001 移载机架.SLDPRT	1.97M
134	SDCD1-07-02-002 缓冲器固定块.SLDDRW	115.26K
135	SDCD1-07-02-002 缓冲器固定块.SLDPRT	83.35K
136	SDCD1-07-02-003 无杆气缸安装支架.SLDDRW	134.83K
137	SDCD1-07-02-003 无杆气缸安装支架.SLDPRT	108.44K
138	SDCD1-07-02-004 移动连接杆.SLDDRW	145.67K
139	SDCD1-07-02-004 移动连接杆.SLDPRT	118.87K
140	SDCD1-07-02-005 感应块.SLDDRW	120.29K
141	SDCD1-07-02-005 感应块.SLDPRT	140.51K
142	SDCD1-07-02-006 感应器固定片.SLDDRW	122.64K
143	SDCD1-07-02-006 感应器固定片.SLDPRT	130.92K
144	SDCD1-07-02-007 横行拖链L条.SLDDRW	123.59K
145	SDCD1-07-02-007 横行拖链L条.SLDPRT	76.79K
146	SDCD1-07-02-008 拖链板.SLDDRW	135.56K
147	SDCD1-07-02-008 拖链板.SLDPRT	103.15K
148	SDCD1-07-02-009 拖链连接块.SLDDRW	132.23K
149	SDCD1-07-02-009 拖链连接块.SLDPRT	195.87K
150	SDCD1-07-02-01 电机组.SLDASM	81.89K
151	SDCD1-07-02-01 移栽机构.SLDASM	1.36M
152	SDCD1-07-02-01-001 移栽底架.SLDDRW	576.58K
153	SDCD1-07-02-01-001 移栽底架.SLDPRT	873.95K
154	SDCD1-07-02-01-002 移载电机安装块.SLDDRW	161.16K
155	SDCD1-07-02-01-002 移载电机安装块.SLDPRT	188.33K
156	SDCD1-07-02-01-003 滑轨安装板.SLDDRW	144.4K
157	SDCD1-07-02-01-003 滑轨安装板.SLDPRT	116.01K
158	SDCD1-07-02-01-004 圆柱.SLDDRW	135.28K
159	SDCD1-07-02-01-004 圆柱.SLDPRT	94.83K
160	SDCD1-07-02-01-005 轴隔套.SLDDRW	154.55K
161	SDCD1-07-02-01-005 轴隔套.SLDPRT	113.19K
162	SDCD1-07-02-01-006 工装缓冲胶圈.SLDDRW	139.49K
163	SDCD1-07-02-01-006 工装缓冲胶圈.SLDPRT	126.67K
164	SDCD1-07-02-01-007 移载驱动轮.SLDDRW	415.21K
165	SDCD1-07-02-01-007 移载驱动轮.SLDPRT	376.18K
166	SDCD1-07-02-01-008 移载从动轮.SLDDRW	432.52K
167	SDCD1-07-02-01-008 移载从动轮.SLDPRT	436.55K
168	SDCD1-07-02-01-009 工装定位板2.SLDDRW	165.3K
169	SDCD1-07-02-01-009 工装定位板2.SLDPRT	131.38K
170	SDCD1-07-02-01-01 返板机组.SLDASM	848.9K
171	SDCD1-07-02-01-01-001 滚轮固定板.SLDDRW	166.92K
172	SDCD1-07-02-01-01-001 滚轮固定板.SLDPRT	148.56K
173	SDCD1-07-02-01-01-002 驱动轴.SLDDRW	226.12K
174	SDCD1-07-02-01-01-002 驱动轴.SLDPRT	165.33K
175	SDCD1-07-02-01-01-003 中间轴.SLDDRW	145.49K
176	SDCD1-07-02-01-01-003 中间轴.SLDPRT	148.73K
177	SDCD1-07-02-01-01-004 调整轴.SLDDRW	158.09K
178	SDCD1-07-02-01-01-004 调整轴.SLDPRT	138.06K
179	SDCD1-07-02-01-01-005 中间轮.SLDDRW	171.4K
180	SDCD1-07-02-01-01-005 中间轮.SLDPRT	326.84K
181	SDCD1-07-02-01-01-006 驱动轮.SLDDRW	152.04K
182	SDCD1-07-02-01-01-006 驱动轮.SLDPRT	342.64K
183	SDCD1-07-02-01-01-007 M8垫片.SLDDRW	110.49K
184	SDCD1-07-02-01-01-007 M8垫片.SLDPRT	65.46K
185	SDCD1-07-02-01-01-008 M6垫片.SLDDRW	110.51K
186	SDCD1-07-02-01-01-008 M6垫片.SLDPRT	64.76K
187	SDCD1-07-02-01-01-009 连接轴.SLDDRW	120.38K
188	SDCD1-07-02-01-01-009 连接轴.SLDPRT	100.92K
189	SDCD1-07-02-01-010 缓冲圈固定板.SLDDRW	122.8K
190	SDCD1-07-02-01-010 缓冲圈固定板.SLDPRT	182.56K
191	SDCD1-07-02-01-011 工装定位板1.SLDDRW	165.11K
192	SDCD1-07-02-01-011 工装定位板1.SLDPRT	169.96K
193	SDCD1-07-02-010 护罩1.SLDDRW	202.51K
194	SDCD1-07-02-010 护罩1.SLDPRT	365.4K
195	SDCD1-07-02-011 护罩2.SLDDRW	199.21K
196	SDCD1-07-02-011 护罩2.SLDPRT	370.04K
197	SDCD1-07-02-012 护罩3.SLDDRW	202.66K
198	SDCD1-07-02-012 护罩3.SLDPRT	369.22K
199	T8工业灯 1000.SLDPRT	56.86K
200	T8工业灯.SLDPRT	57.66K
201	TBP01-20 挡圈.SLDPRT	66.07K
202	UCFL205B 轴承座.SLDPRT	130.29K
203	UCP208.sldprt	319.38K
204	VBF11-F38-R55-N30 拖链.SLDPRT	100.55K
205	WAN01-D100-M16-L100 脚杯.SLDASM	153.95K
206	WAN01-D100-M16-L100.SLDASM	154.07K
207	_4V210_08_By__2.sldprt	116.76K
208	_ACA_2020_1_Body_2.sldprt	52.92K
209	_ACA_2020_1_NT_4.sldprt	47.21K
210	上线槽示意50X100.SLDPRT	58.06K

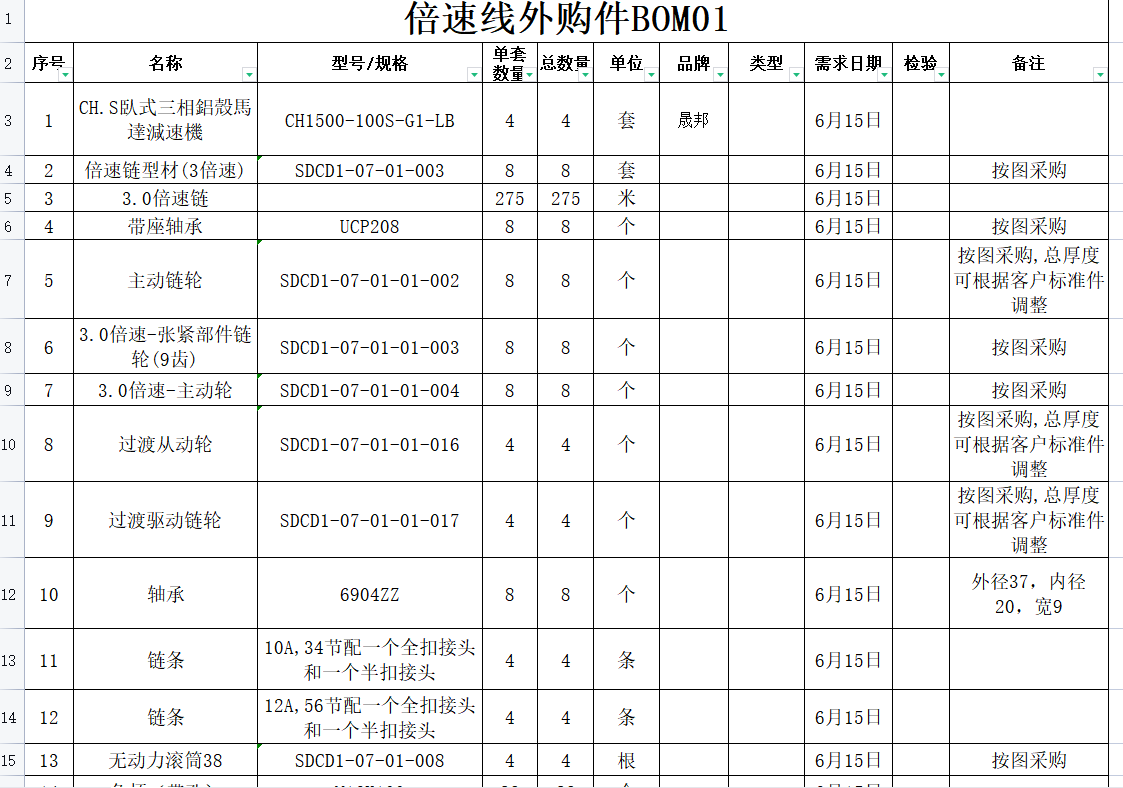

211	倍速线外购件BOM.xlsx	40.42K
212	导向轮装配.SLDASM	102.24K
213	导向轮装配A.SLDASM	770.16K
214	工艺看板 1238.SLDASM	64.49K
215	工艺看板 1408.SLDASM	67.03K
216	工艺看板 1948.SLDASM	63.88K
217	挂架型材25X14.4X1238.SLDPRT	71.9K
218	挂架型材25X14.4X1408.SLDPRT	70.28K
219	挂架型材25X14.4X1948.SLDPRT	69.6K
220	气管安装.SLDASM	92.26K
221	永坤电机60W 30比 380V.SLDPRT	125.38K
222	电磁阀装配.SLDASM	230.93K
223	缓冲器装配.SLDASM	115.63K
224	说明.txt	0.35K
225	链条10A-17X11-34.SLDPRT	912.48K
226	镜向SDCD1-07-02-01-003 滑轨安装板.SLDPRT	57.37K
227	镜向铝型材端面胶塞.SLDPRT	53.03K
228	镜向镜向SDCD1-07-02-01-003 滑轨安装板.SLDPRT	57.99K
