2万风量双级混合气旋喷淋塔
图纸描述

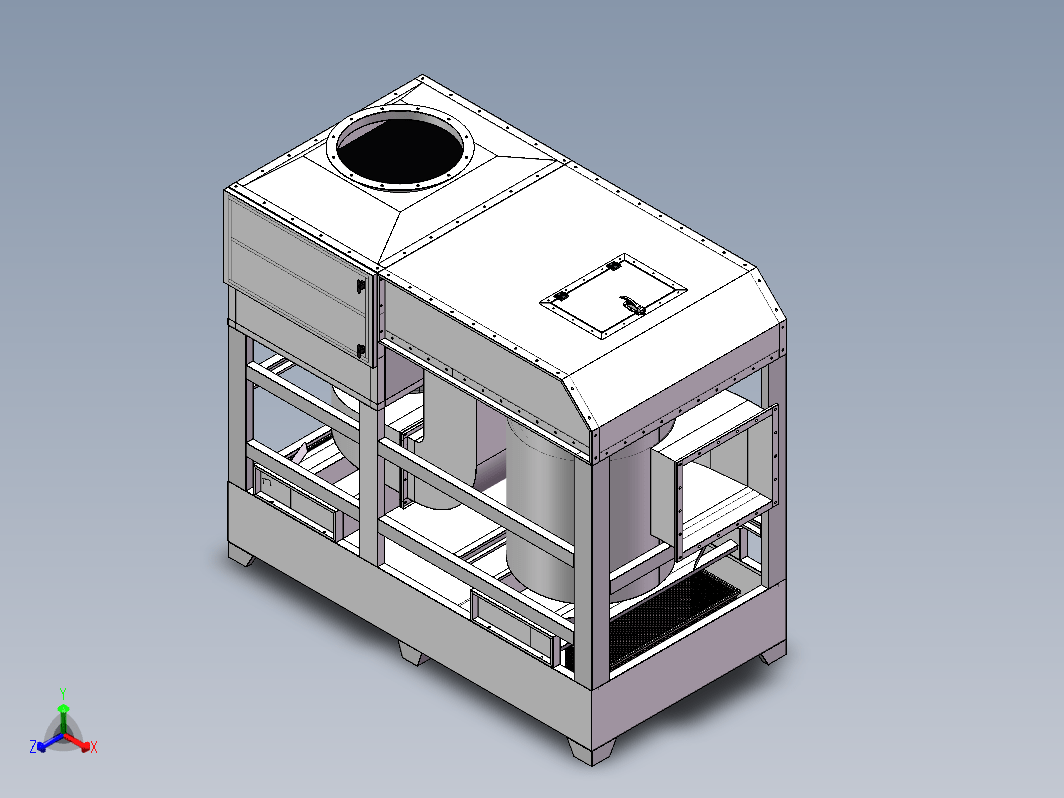

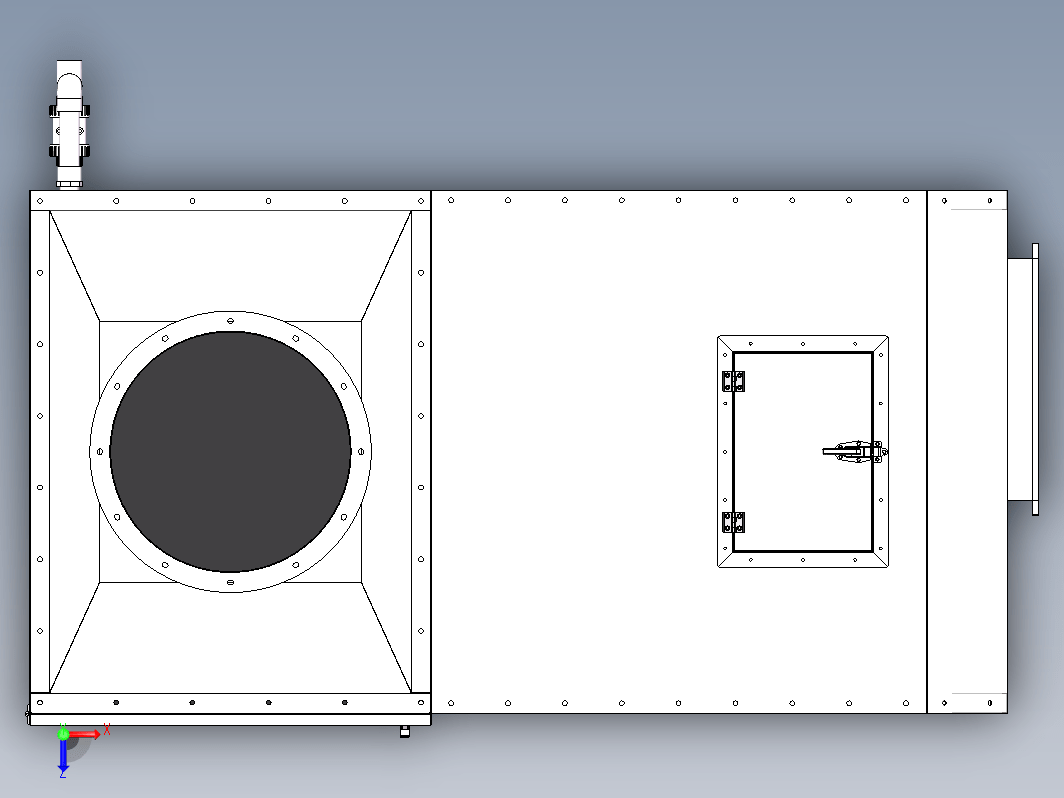

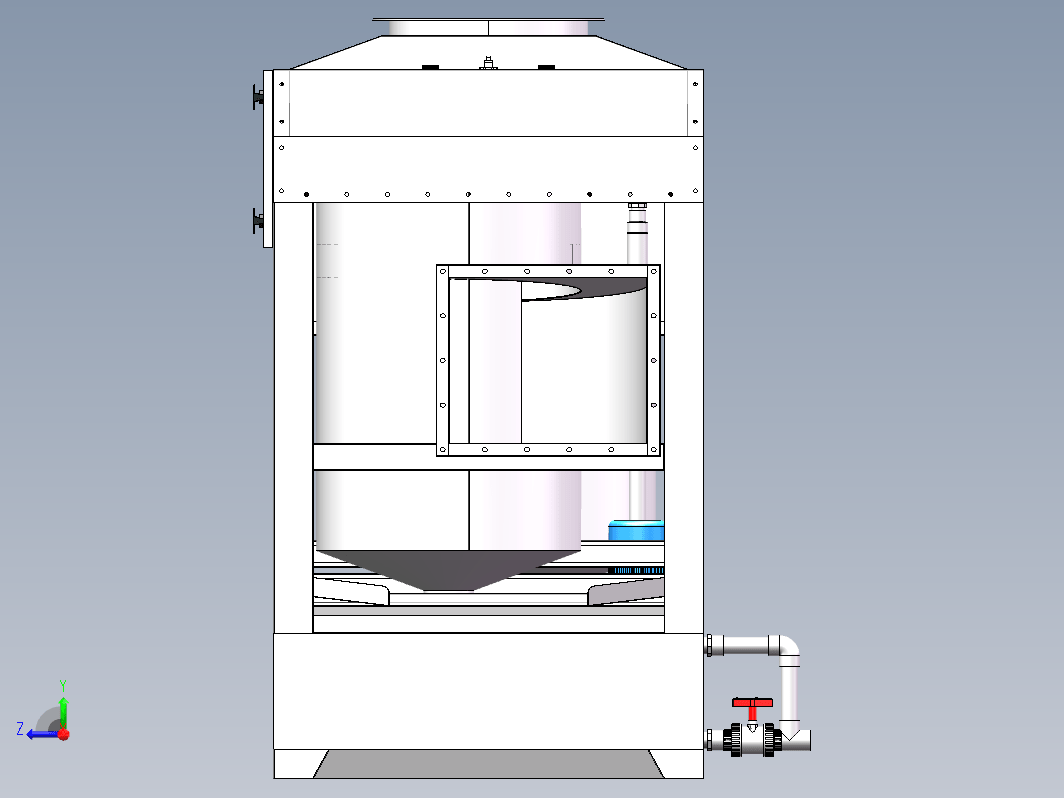

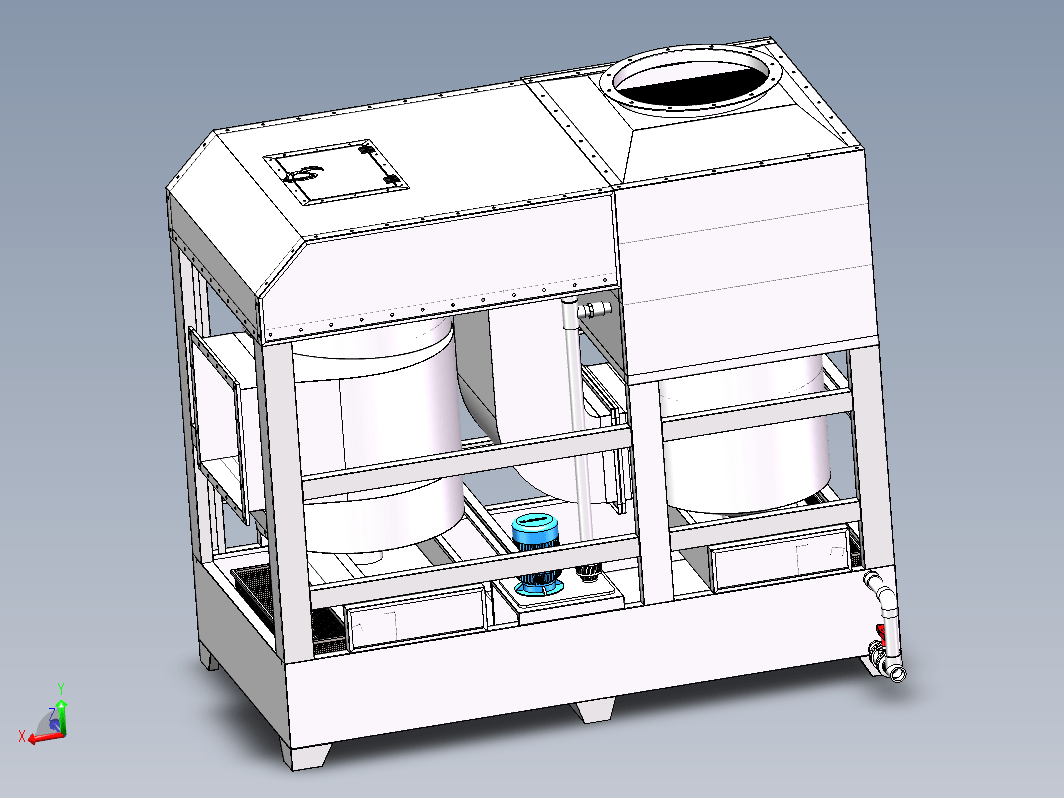

气旋混动喷淋塔由底部水槽、过滤槽、双旋流桶、旋流层、喷淋层、除雾层等组件组成。废气由风管进入气旋混动喷淋塔，经过旋流板后在气液通道内形成高速旋转的气流，使颗粒物与喷淋水雾充分混合，达到净化的目的。图纸包含详细的三维图及下料图。
下载需要20金币 推广可免费下载
立即下载 收藏
图纸信息
作者
风华绝代
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1.2″内牙接头.SLDPRT | 94.06K |
| 2 | 1.2寸单都外牙直径.SLDPRT | 74.86K |
| 3 | 1.5″-正三通.sldprt | 95.57K |
| 4 | 1.5″内牙接头.SLDPRT | 93.03K |
| 5 | 1.5″弯头PVC.sldprt | 169.92K |
| 6 | 1.5寸单都外牙直径.sldprt | 88.91K |
| 7 | 1.5寸溢水管A.sldprt | 93.45K |
| 8 | 1.5寸溢水管B.sldprt | 93.14K |
| 9 | FRPP承插球阀50.sldprt | 790.87K |
| 10 | HGE-30.sldprt | 86.64K |
| 11 | PVC弯头[1-1╱4″].sldprt | 140.08K |
| 12 |  SJHD-PVC喷淋管.sldasm | 470.49K |
| 13 | SJHD-上保养门.sldprt | 322.65K |
| 14 | SJHD-中脚立柱.sldprt | 104.78K |
| 15 | SJHD-侧养长框.SLDPRT | 336.99K |
| 16 | SJHD-侧养门框.SLDPRT | 159.25K |
| 17 | SJHD-侧边门板.sldprt | 309.13K |
| 18 | SJHD-出水支撑.sldprt | 80.36K |
| 19 | SJHD-前后侧板.sldprt | 731.05K |
| 20 | SJHD-前后横条.sldprt | 208.43K |
| 21 | SJHD-前横条短.SLDPRT | 232.29K |
| 22 | SJHD-前端喷淋管.SLDASM | 440.51K |
| 23 | SJHD-右边立柱.SLDPRT | 220.36K |
| 24 | SJHD-后侧背板.SLDPRT | 338.95K |
| 25 | SJHD-后旋风板.sldprt | 200.98K |
| 26 | SJHD-后旋风桶.SLDPRT | 684.18K |
| 27 | SJHD-喷淋管A40.SLDPRT | 80.48K |
| 28 | SJHD-喷淋管H40.SLDPRT | 75.0K |
| 29 | SJHD-垫高脚杯.SLDPRT | 1011.41K |
| 30 | SJHD-左右侧板.sldprt | 777.6K |
| 31 | SJHD-左右横条.SLDPRT | 229.43K |
| 32 | SJHD-左边立柱.sldprt | 233.44K |
| 33 | SJHD-底部检修门.sldasm | 371.5K |
| 34 | SJHD-底部补强.sldprt | 108.33K |
| 35 | SJHD-底部过滤池.sldasm | 141.48K |
| 36 | SJHD-旋流板件.SLDPRT | 283.46K |
| 37 | SJHD-旋流板前.SLDPRT | 281.05K |
| 38 | SJHD-旋风支撑.SLDPRT | 204.7K |
| 39 | SJHD-旋风筒板.sldprt | 719.75K |
| 40 | SJHD-旋风组件.SLDPRT | 1.13M |
| 41 | SJHD-气旋混动喷淋塔总装图.SLDASM | 9.88M |
| 42 |  SJHD-气旋混动气旋塔展开下料图.DWG | 1.56M |
| 43 | SJHD-水槽侧板.sldprt | 296.37K |
| 44 | SJHD-水槽底板.sldprt | 198.15K |
| 45 | SJHD-水箱焊件.SLDPRT | 196.45K |
| 46 | SJHD-水箱装配体.SLDASM | 663.72K |
| 47 | SJHD-泵固定板.sldprt | 254.64K |
| 48 | SJHD-管材A-40.SLDPRT | 57.02K |
| 49 | SJHD-管材A-50.SLDPRT | 57.8K |
| 50 | SJHD-管材B-40.SLDPRT | 96.37K |
| 51 | SJHD-管材B-50.SLDPRT | 58.1K |
| 52 | SJHD-管材C-40.SLDPRT | 96.34K |
| 53 | SJHD-管材D-40.SLDPRT | 96.73K |
| 54 | SJHD-管材F-40.SLDPRT | 96.68K |
| 55 | SJHD-管材G-40.SLDPRT | 95.51K |
| 56 | SJHD-箱体前板.SLDPRT | 545.99K |
| 57 | SJHD-过滤网孔.sldprt | 14.13M |
| 58 | SJHD-连接风道.sldprt | 103.5K |
| 59 | SJHD-除水喷淋箱.sldasm | 651.22K |
| 60 | SJHD-除水框上.SLDPRT | 107.88K |
| 61 | SJHD-除水框下.sldprt | 141.47K |
| 62 | SJHD-除水胶帘.sldprt | 51.63K |
| 63 | SJHD-顶盖包板.sldprt | 254.85K |
| 64 | SJHD-顶部风口.sldprt | 418.05K |
| 65 | SJHD-风道法兰.SLDPRT | 287.3K |
| 66 | T型把手锁.SLDPRT | 418.94K |
| 67 | 内丝三通[1.2″x4分″].sldprt | 111.93K |
| 68 | 废气塔液下泵.sldprt | 624.1K |
| 69 | 异径三通[1-1╱2″x1-1╱4″].sldprt | 106.09K |
| 70 | 异径接头[1-1╱2″×1-1╱4″].sldprt | 99.15K |
| 71 | 把手组件.SLDPRT | 306.95K |
| 72 | 插销.sldprt | 57.96K |
| 73 | 正三通[1-1╱4″].sldprt | 101.55K |
| 74 | 由令-1-1╱2”.sldprt | 483.95K |
| 75 | 管帽[1-1╱4″].sldprt | 94.32K |
| 76 | 螺旋喷头.SLDPRT | 478.25K |
| 77 | 锁钩组件.SLDPRT | 211.39K |
| 78 | 锌合金合页30.sldasm | 78.18K |
