防雾霾机组
图纸描述

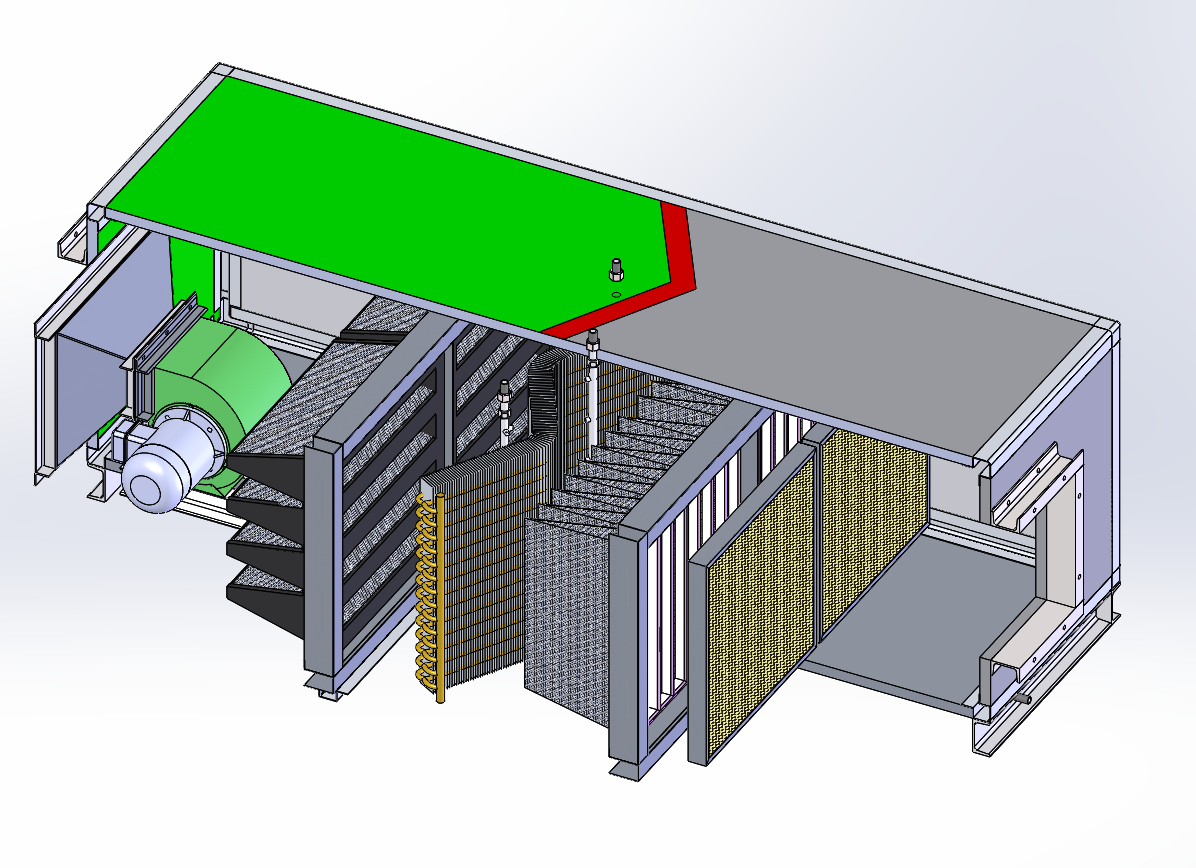

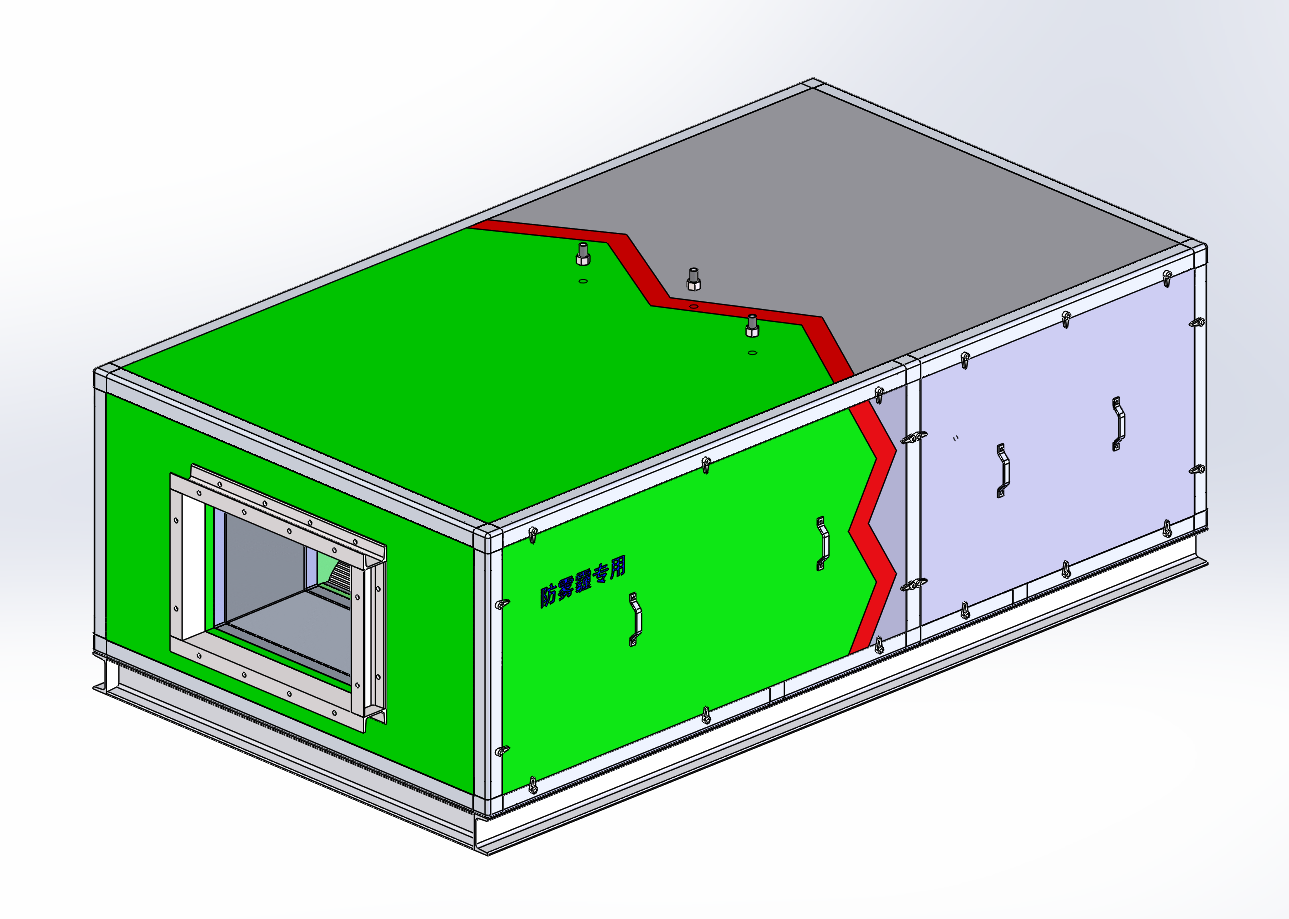

新型防雾霾处理机组将表冷器设计成W形，在有限的空间内增加了表冷器与空气的接触面积，增加了处理空气的能力。防雾霾处理机组将表冷器的清洗系统设计为3个直管，每个直管上安装多个喷头，并且每个喷头与表冷气的夹角垂直能够有效的清理表冷器的死角，此设计避免了在清洗时水四处飞溅。
下载需要20金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201106
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  CWGL.SLDASM | 6.45M |
| 2 |  CWGL.SLDDRW | 3.7M |
| 3 | CWGL2.SLDDRW | 5.11M |
| 4 |  门框.SLDPRT | 873.5K |
| 5 | 初效.SLDPRT | 409.5K |
| 6 | 喷水管.SLDPRT | 416.5K |
| 7 | 固定框.SLDPRT | 284.0K |
| 8 | 大风量.SLDPRT | 720.0K |
| 9 | 彩钢板.SLDPRT | 684.0K |
| 10 | 彩钢板10.SLDPRT | 159.0K |
| 11 | 彩钢板2.SLDPRT | 157.5K |
| 12 | 彩钢板3.SLDPRT | 405.0K |
| 13 | 彩钢板4.SLDPRT | 130.0K |
| 14 | 彩钢板5.SLDPRT | 129.0K |
| 15 | 彩钢板6.SLDPRT | 481.5K |
| 16 | 彩钢板7.SLDPRT | 174.5K |
| 17 | 彩钢板8.SLDPRT | 245.0K |
| 18 | 彩钢板9.SLDPRT | 249.0K |
| 19 | 排水管.SLDPRT | 207.0K |
| 20 | 接水盒.SLDPRT | 498.5K |
| 21 | 把手.SLDPRT | 306.0K |
| 22 | 把手2.SLDPRT | 303.0K |
| 23 | 板扭.SLDPRT | 221.5K |
| 24 | 立筋.SLDPRT | 198.0K |
| 25 | 立筋2.SLDPRT | 163.0K |
| 26 | 立筋3.SLDPRT | 414.0K |
| 27 | 边框1.SLDPRT | 193.0K |
| 28 | 边框10.SLDPRT | 341.5K |
| 29 | 边框11.SLDPRT | 184.0K |
| 30 | 边框2.SLDPRT | 198.5K |
| 31 | 边框3.SLDPRT | 313.0K |
| 32 | 边框6.SLDPRT | 191.5K |
| 33 | 边框7.SLDPRT | 191.0K |
| 34 | 边框8.SLDPRT | 198.0K |
| 35 | 边框9.SLDPRT | 197.0K |
| 36 | 边框立筋.SLDPRT | 163.5K |
| 37 | 铝型材三通.SLDPRT | 377.0K |
| 38 | 链接角码2.SLDPRT | 311.5K |
| 39 | 链接角码3.SLDPRT | 265.0K |
| 40 | 表冷器1.SLDPRT | 7.42M |
| 41 | 表冷器2.SLDPRT | 6.45M |
| 42 | 袋式.SLDPRT | 679.0K |
| 43 | 袋式过滤器框架.SLDPRT | 282.5K |
| 44 | 过滤器框架.SLDPRT | 284.5K |
| 45 | 过滤箱底座.SLDPRT | 370.5K |
| 46 |  防雾霾机组外观及表冷器形状位置演示.rar | 61.81M |
| 47 |  CWGL外观.PDF | 393.7K |
| 48 |  防雾霾机组外观交底书.docx | 165.1K |
| 49 | CWGL表冷器.PDF | 733.98K |
| 50 | 防雾霾机组表冷器设计交底书.docx | 258.71K |
| 51 | 风口.SLDPRT | 346.5K |
| 52 | y132s-4.SLDPRT | 540.0K |
| 53 | Y80.SLDPRT | 505.0K |
| 54 | 基座.SLDPRT | 234.5K |
| 55 | 座.SLDPRT | 352.0K |
| 56 | 装配体2.SLDASM | 521.5K |
| 57 | 风叶.SLDPRT | 655.5K |
| 58 | 风机口.SLDPRT | 296.0K |
| 59 | 风道.SLDASM | 264.0K |
| 60 | 风道.SLDPRT | 423.0K |
| 61 | 风道禁锢口.SLDPRT | 240.0K |
| 62 | 风道禁锢口2.SLDPRT | 243.0K |
| 63 | 风机.SLDPRT | 438.5K |
