本设计为：三面显示牌机械设计，三面显示牌是由一组并排的三棱柱组成，三棱柱可由铝型材制成，且可围绕自身中心轴转动，将三种显示画面分别设置在改组三棱柱的三个面上，从而利用三棱柱的三个侧面可形成三副画面，转动三棱柱即可变换显示画面。
三面显示牌机械设计
图纸描述
本设计为：三面显示牌机械设计，三面显示牌是由一组并排的三棱柱组成，三棱柱可由铝型材制成，且可围绕自身中心轴转动，将三种显示画面分别设置在改组三棱柱的三个面上，从而利用三棱柱的三个侧面可形成三副画面，转动三棱柱即可变换显示画面。
下载需要1金币 推广可免费下载
立即下载 收藏
图纸信息
作者
清风
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  三角通.dwg | 33.08K |
| 2 | 三面显示牌机械设计-总装图.dwg | 169.93K |
| 3 |  三面显示牌机械设计-说明书.doc | 888.5K |

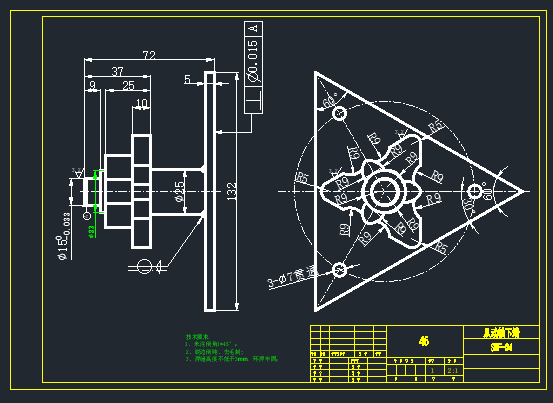

| 4 | 从动轴下端.dwg | 42.05K |
| 5 | 凹槽轮.dwg | 35.14K |
| 6 | 新建文本文档.txt | 0.22K |
| 7 | 装配图.dwg | 179.66K |
| 8 | 轴.dwg | 25.92K |

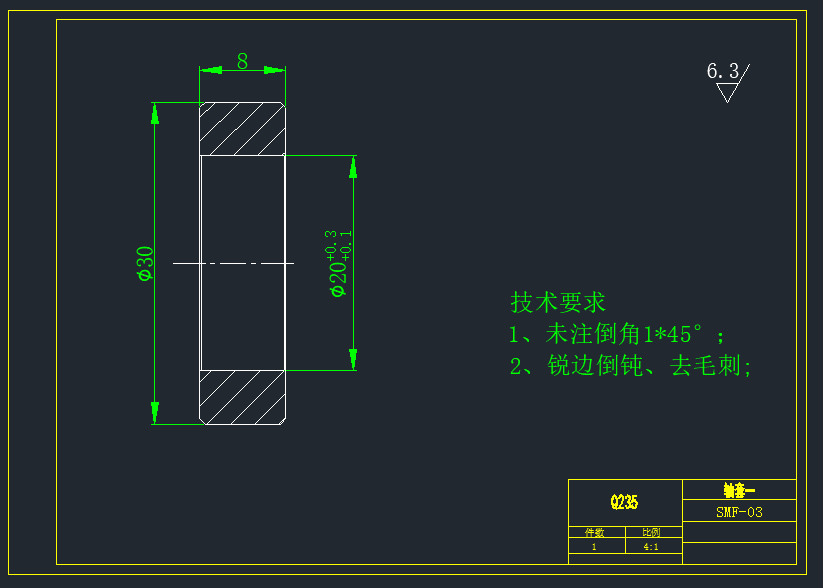

| 9 | 轴套.dwg | 24.32K |
| 10 | 轴套二.dwg | 41.69K |

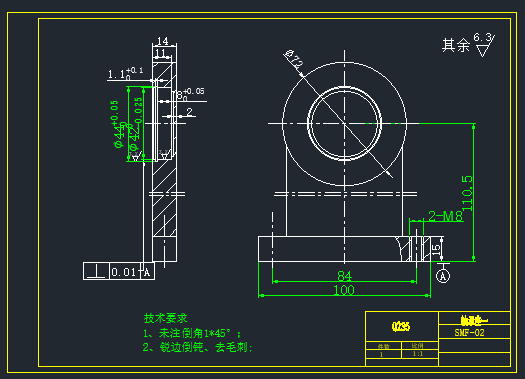

| 11 | 轴承座.dwg | 32.58K |
| 12 | 长轴.dwg | 69.68K |
