用线性导轨和滚珠螺杆自制第七轴结构
图纸描述

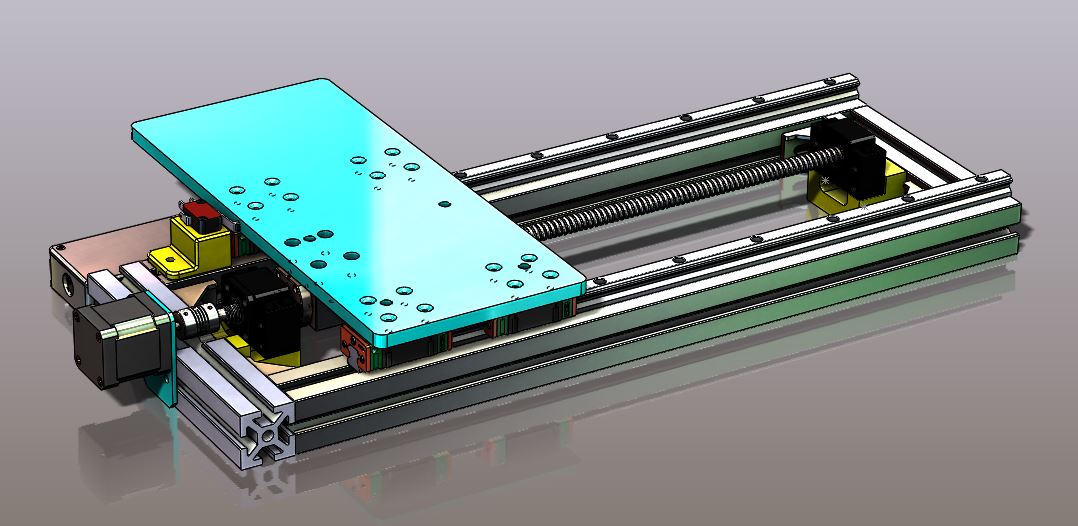

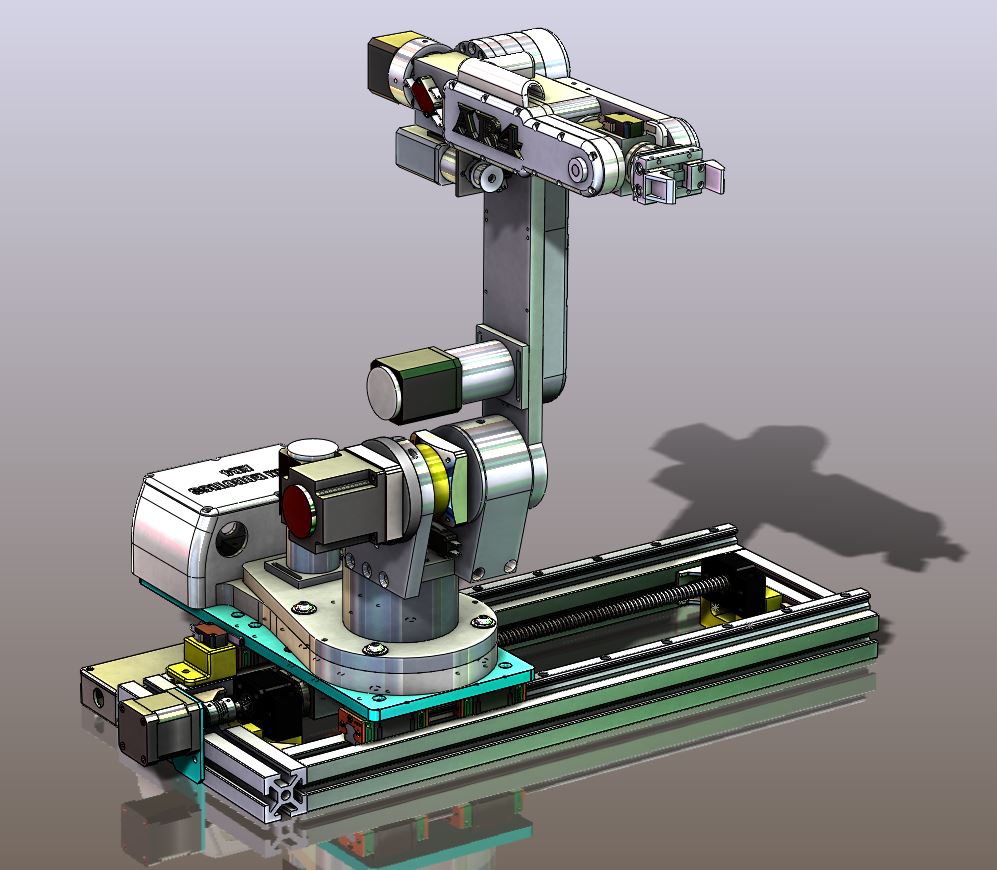

用线性导轨和滚珠螺杆自制第七轴结构图纸下载，该图纸类型属于零部件模型、传动部件图纸，图纸大小12.0M，共计45个文件，包含3D图纸，图纸主格式为prt、asm、stl、STEP，使用ProE/Creo 5.0软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要1金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201115
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1591b_box.prt.1 | 908.1K |
| 2 | 1591b_lid.prt.1 | 175.81K |
| 3 |  1591bbk.asm.1 | 67.47K |
| 4 |  7th Axis Nut Spacer.STL | 29.57K |
| 5 | 7th_axis_nut_spacer.prt.1 | 69.7K |
| 6 | 7th_axis_plate.prt.1 | 177.13K |
| 7 | 8020-15_framming.prt.1 | 130.49K |
| 8 | 8020-15_framming_medium.prt.1 | 159.7K |
| 9 | 8020-15_framming_short.prt.1 | 138.72K |
| 10 |  AR4 Track Assy.STEP | 31.36M |
| 11 | Ballscrew Nut Mount End.STL | 34.65K |
| 12 | Ballscrew Nut Mount Motor.STL | 53.4K |
| 13 | Limit Switch Mount.STL | 123.62K |
| 14 | _bf10_with_cosmetic_bearing.asm.1 | 60.41K |
| 15 | _bk10.asm.1 | 65.96K |
| 16 | aesthetic_chamfer.prt.1 | 5.91M |
| 17 | ar4_track_assy.asm.1 | 61.68K |
| 18 | ar4_track_assy_1.asm.1 | 90.89K |
| 19 | ballscrew_nut_mount.prt.1 | 149.53K |
| 20 | ballscrew_nut_mount_end.prt.1 | 82.65K |
| 21 | ballscrew_nut_mount_motor.prt.1 | 91.53K |
| 22 | chamfer4-79215.prt.1 | 73.13K |
| 23 | chamfer4-96007.prt.1 | 100.22K |
| 24 | chamfer5.prt.1 | 114.91K |
| 25 | chamfer6-253552.prt.1 | 184.43K |
| 26 | chamfer6-91025.prt.1 | 255.72K |
| 27 | corner_bracket.prt.1 | 108.26K |
| 28 | flex-coupler-5-8mm.prt.1 | 159.6K |
| 29 | grease_nipple_a_a_m6x0_75h3.prt.1 | 214.05K |
| 30 | hgr15_1.prt.1 | 140.01K |
| 31 | hgw15cc1_1.prt.1 | 401.9K |
| 32 | hgw15cc2_1.prt.1 | 157.03K |
| 33 | hgw15cc3_1.prt.1 | 232.26K |
| 34 | hgw15cc_1.asm.1 | 65.47K |
| 35 | in100__insert_m3-0_5x5_75mm_bra.prt.1 | 275.39K |
| 36 | limit_switch_mount.prt.1 | 100.88K |
| 37 | limit_switch_sv-166-1c25_valor_.prt.1 | 180.79K |
| 38 | nema-17_flat_mount.prt.1 | 93.78K |
| 39 | nema17_17hs19-2004s1_stepperonl.prt.1 | 282.96K |
| 40 | revolve1.prt.1 | 95.59K |
| 41 | sc500__screw_m3-0_5x_10mm_fh_.prt.1 | 90.32K |
| 42 | sfu1204-3.asm.1 | 60.94K |
| 43 | sfu1204-500_1204-300.asm.1 | 53.52K |
| 44 | sfu_ball_nut_1204-3.prt.1 | 1.2M |
| 45 | thread_m10x1_0_end_1_.prt.1 | 54.99K |
