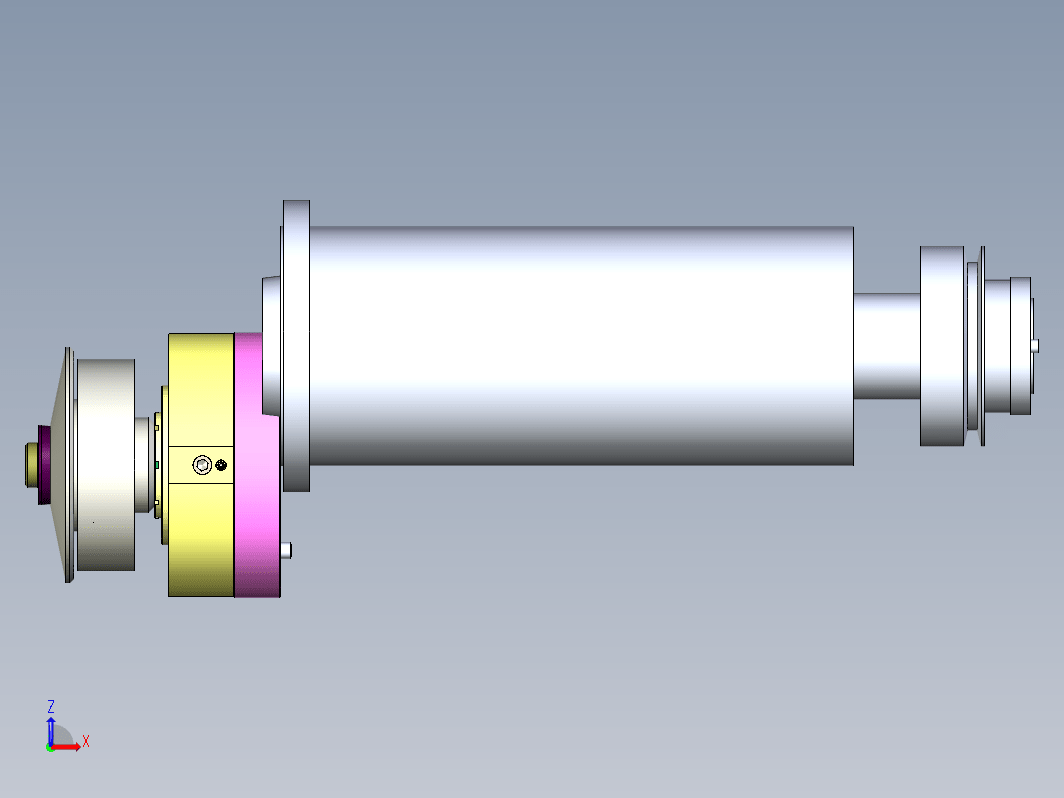

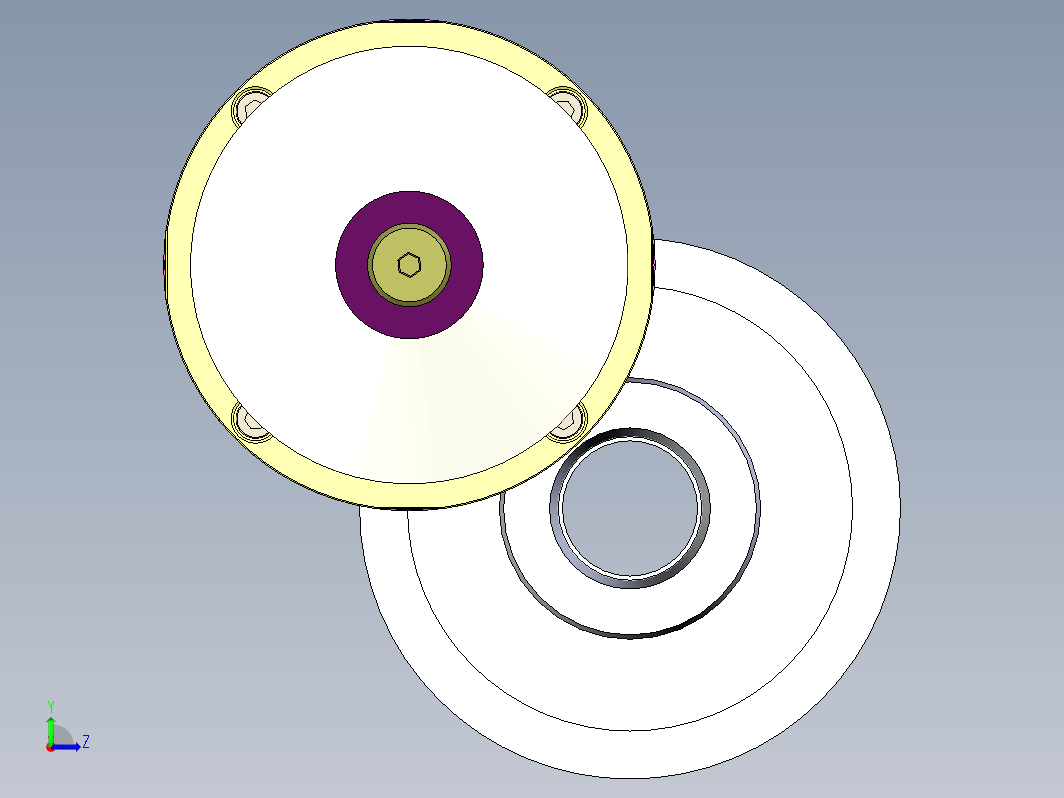

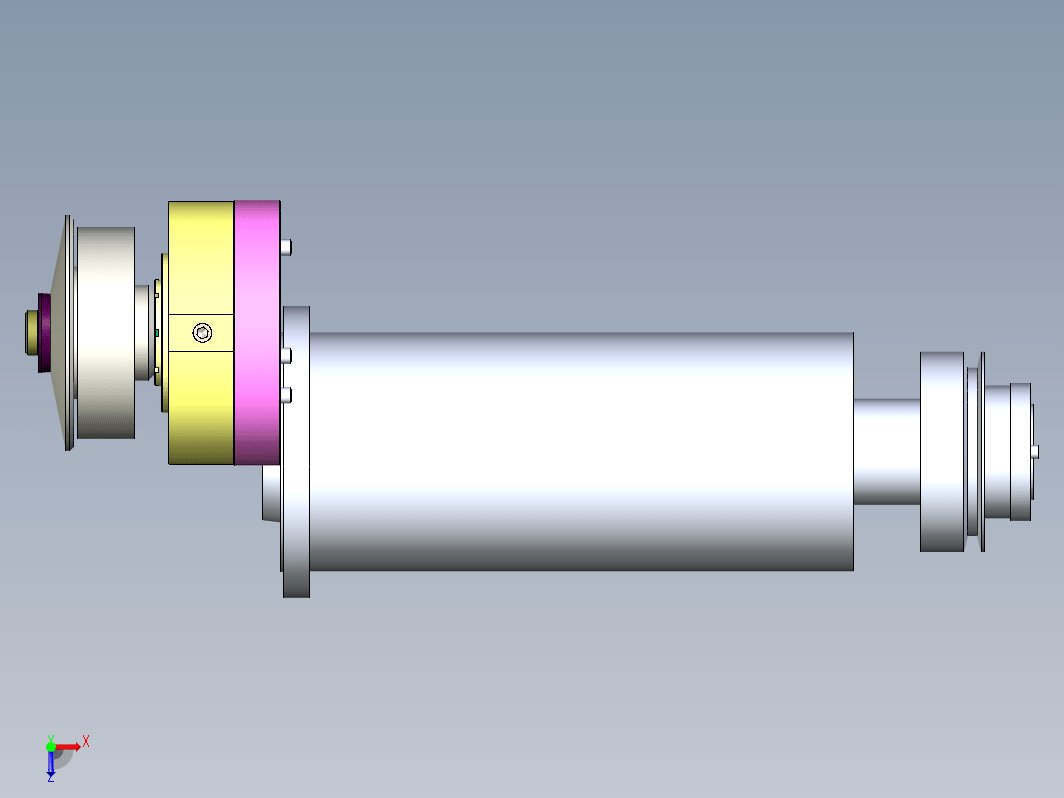

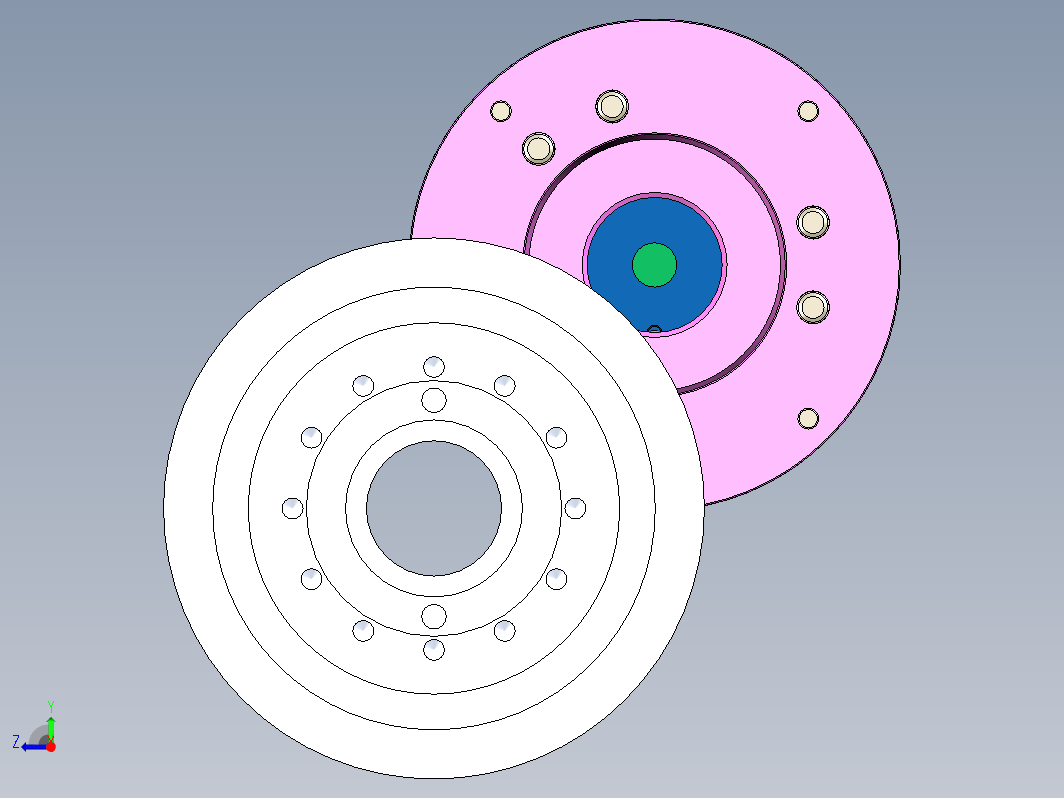

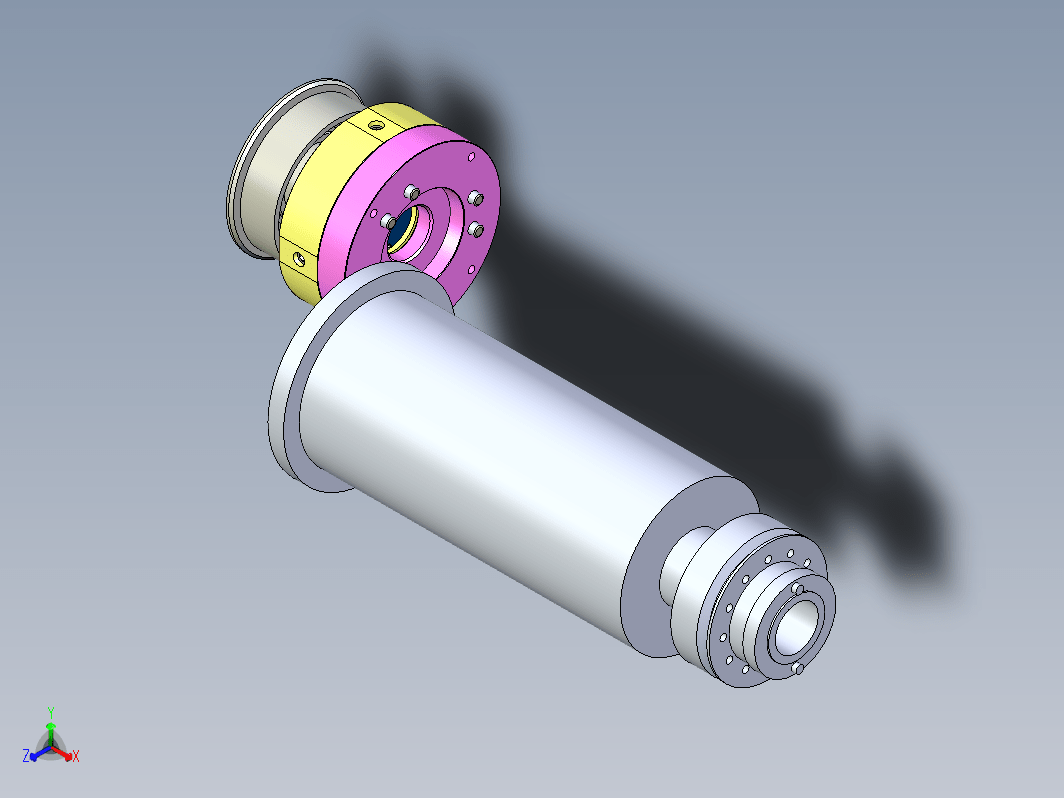

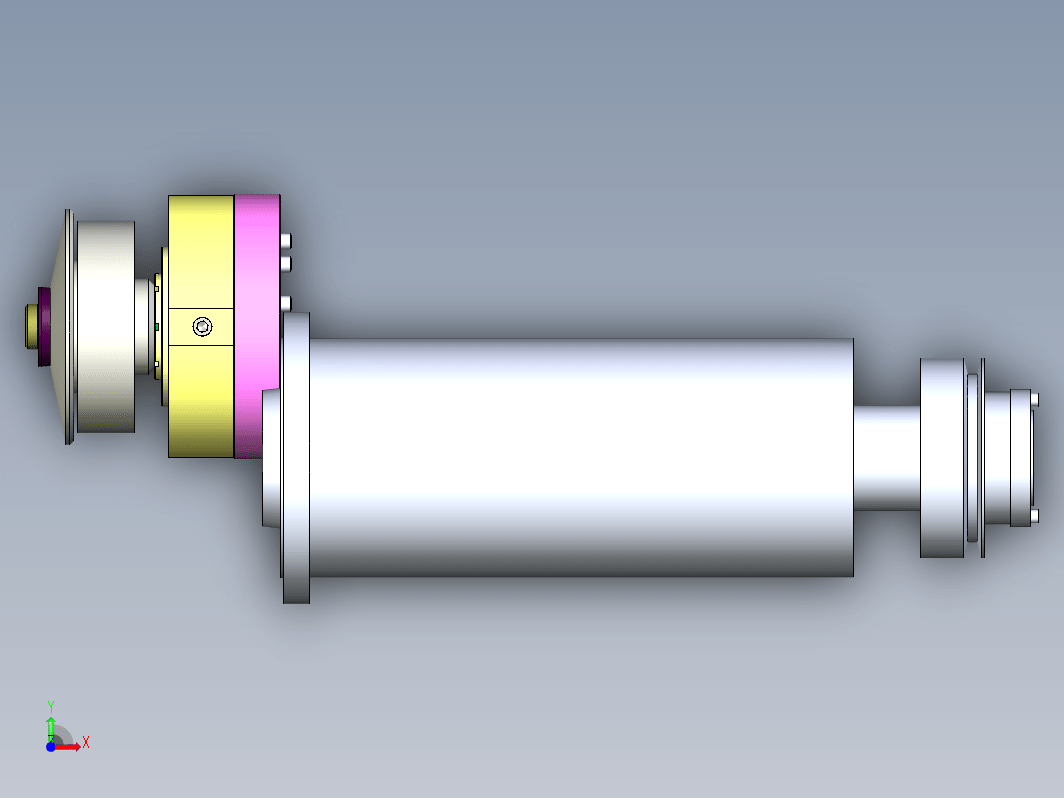

采用开式胀套，球锁压紧原理。使工件内胀夹紧并定心对中。加工红色面，保证轴线与端面的垂直度。胀套可以进行互换设计，以适应不同直径的工件加工。内胀夹紧力理论值可达10KN。
车床内胀夹具球锁原理
图纸描述
采用开式胀套，球锁压紧原理。使工件内胀夹紧并定心对中。加工红色面，保证轴线与端面的垂直度。胀套可以进行互换设计，以适应不同直径的工件加工。内胀夹紧力理论值可达10KN。
下载需要0金币
免费下载 收藏
图纸信息
作者
CAD设计
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  车床球锁拉紧内胀夹具.x_t | 620.49K |
