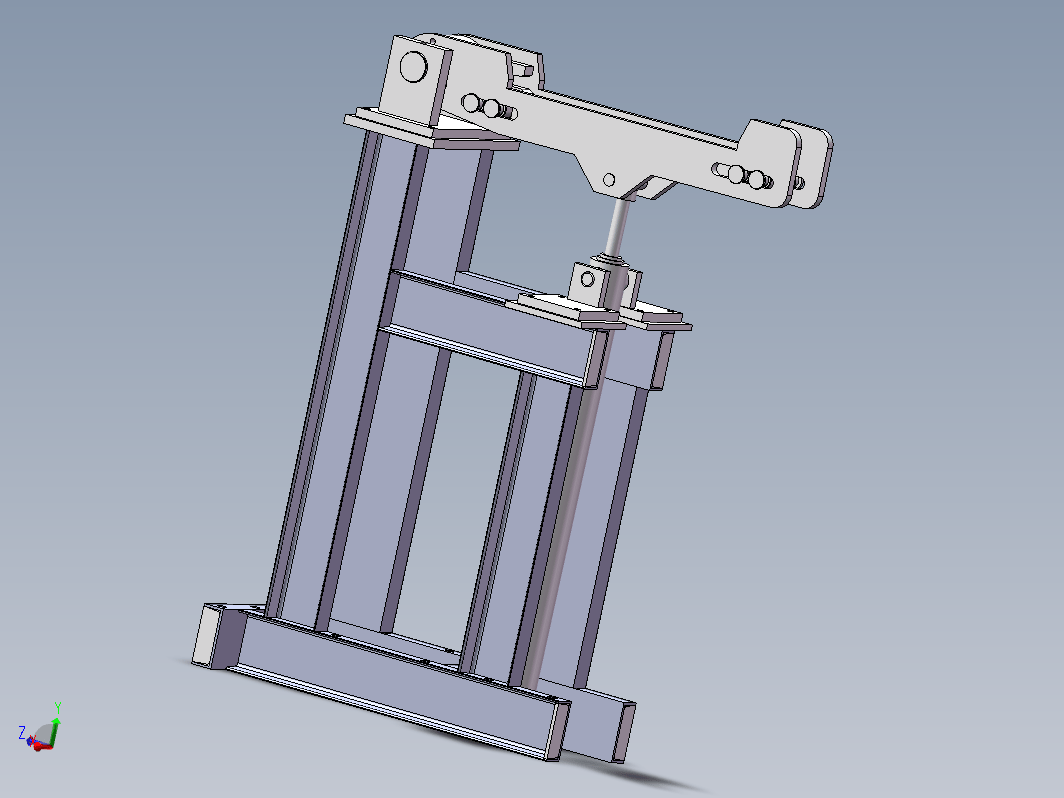

立模机用于将钢模型倾斜立起，方便安装和拆卸底部部件，更好地满足生产需求，立模机由底座、油缸支座、大臂、卡钩、轴承座、油缸、油泵站、传感器等组成。有两个油缸，一个负责顶升产品模型机架，一个负责夹紧产品模型，顶升力大，受到客户一致好评。
60度立模机
图纸描述
立模机用于将钢模型倾斜立起，方便安装和拆卸底部部件，更好地满足生产需求，立模机由底座、油缸支座、大臂、卡钩、轴承座、油缸、油泵站、传感器等组成。有两个油缸，一个负责顶升产品模型机架，一个负责夹紧产品模型，顶升力大，受到客户一致好评。
下载需要1金币 推广可免费下载
立即下载 收藏
图纸信息
作者
Greatest
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  卡勾.SLDPRT | 225.0K |
| 2 | GB／T 707槽钢20(1000).SLDPRT | 202.5K |
| 3 | GB／T 707槽钢20(1260).SLDPRT | 240.5K |
| 4 | GB／T 707槽钢20(1620).SLDPRT | 190.0K |
| 5 | GB／T 707槽钢20(320).SLDPRT | 190.5K |
| 6 | GB／T 707槽钢20(650).SLDPRT | 245.5K |
| 7 | GB／T 707槽钢20(810).SLDPRT | 203.5K |
| 8 | 底座板1.SLDPRT | 141.5K |
| 9 | 底板座2.SLDPRT | 196.0K |
| 10 |  总装配.SLDASM | 1.23M |
| 11 | 筋板.SLDPRT | 121.0K |
| 12 | 托臂侧板.SLDPRT | 238.0K |
| 13 | 油缸1-2.SLDPRT | 288.0K |
| 14 | 油缸1.SLDPRT | 249.5K |
| 15 | 油缸DGJ40CEE - 2.SLDPRT | 222.0K |
| 16 | 油缸DGJ40CEE.SLDPRT | 414.5K |
| 17 | 油缸平垫.SLDPRT | 115.5K |
| 18 | 油缸销轴.SLDPRT | 188.0K |
| 19 | 立模机平垫.SLDPRT | 154.5K |
| 20 | 立模机托臂滑动轴承.SLDPRT | 180.5K |
| 21 | 立模机托臂轴垫圈.SLDPRT | 180.0K |
| 22 | 立模机油缸支座.SLDPRT | 195.5K |
| 23 | 立模机爪钩销轴.SLDPRT | 184.0K |
| 24 | 立模机轴套体.SLDPRT | 192.5K |
| 25 | 立模机隔套.SLDPRT | 179.5K |
| 26 | 轴.SLDPRT | 231.5K |
| 27 | 轴承座.SLDPRT | 250.0K |
