这款工装是用于安装卡簧的，设计这款工装的作用是为了提高安装卡簧的效率。安装卡簧的产品是空调压缩机的离合器，这份图档已经用于批量生产加工，图纸经过后续的完善，图纸准确率高。工装的结构组成：由离合器定位工装，卡簧安装器等组成。图纸格式为solidworks2018，欢迎下载使用。

离合器转子卡簧安装机
首页>图纸库>机械设备>非标设备2024-02-19报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
66

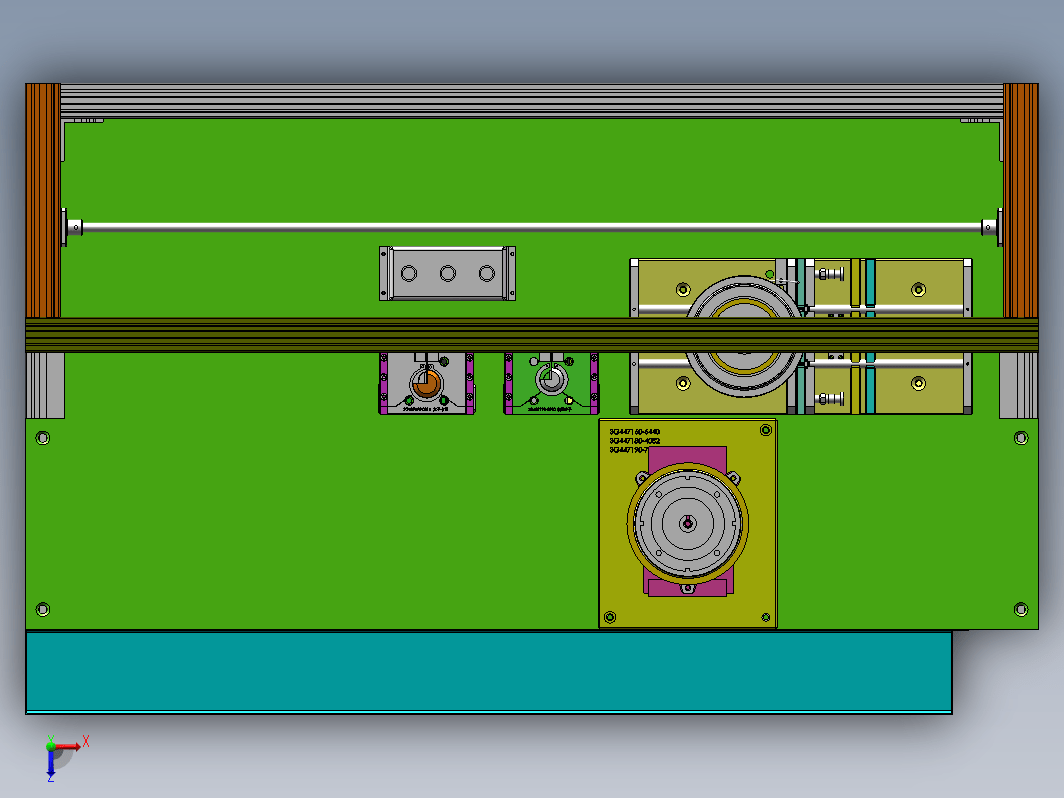

图纸预览图

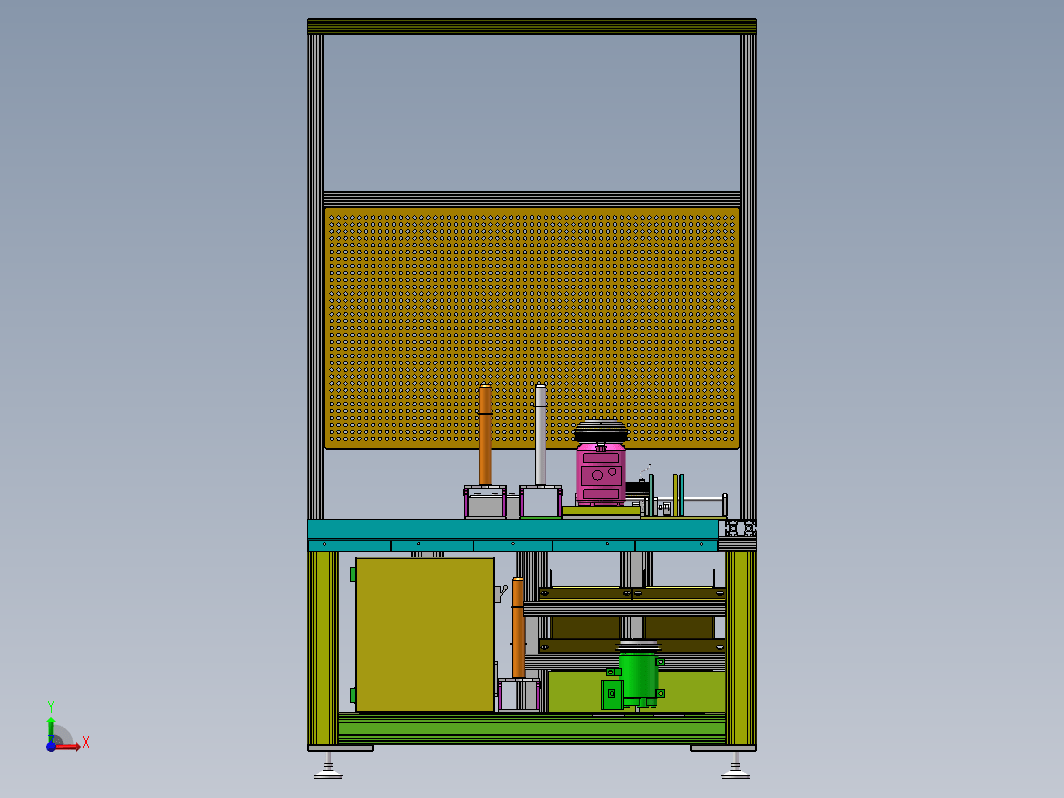

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
这款工装是用于安装卡簧的，设计这款工装的作用是为了提高安装卡簧的效率。安装卡簧的产品是空调压缩机的离合器，这份图档已经用于批量生产加工，图纸经过后续的完善，图纸准确率高。工装的结构组成：由离合器定位工装，卡簧安装器等组成。图纸格式为solidworks2018，欢迎下载使用。
下载需要12金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：666905
文件大小：19.07M
所需金币：12
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldasm、sldprt
软件版本：Solidworks 2018
作者
抽筋的地瓜
已分享: 份作品
