气动举升输送机

首页 >图纸库>机械设备>输送/提升设备2024-02-19报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0

121

图纸描述

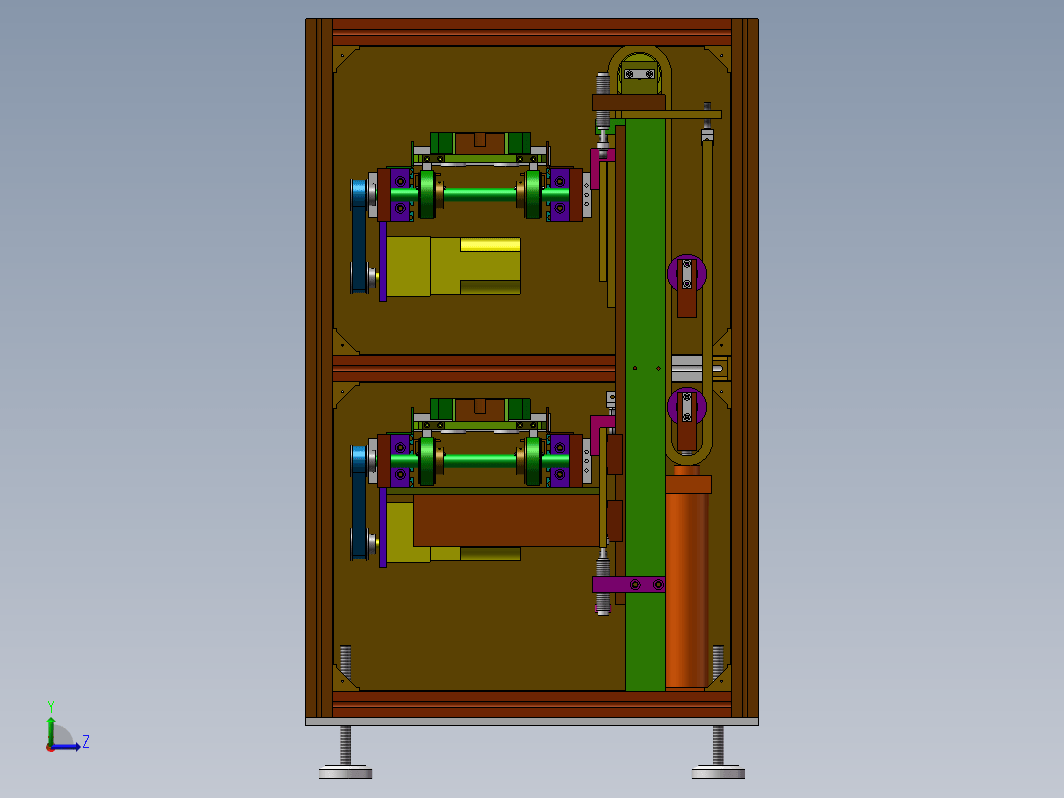

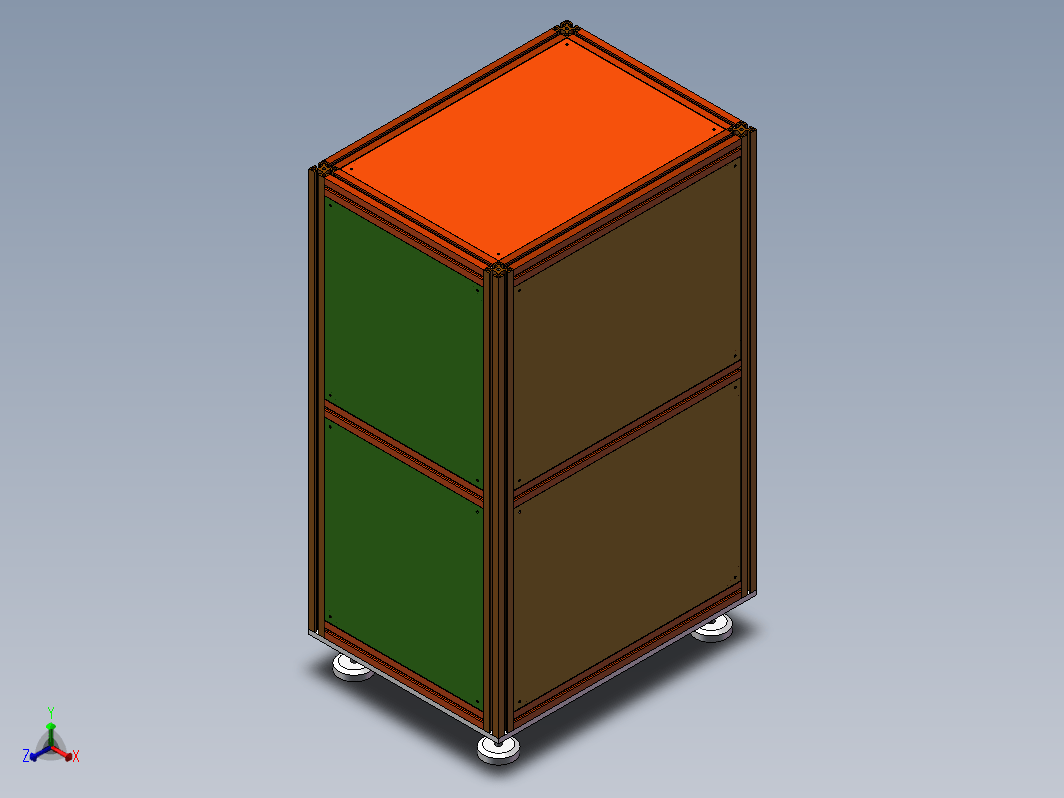

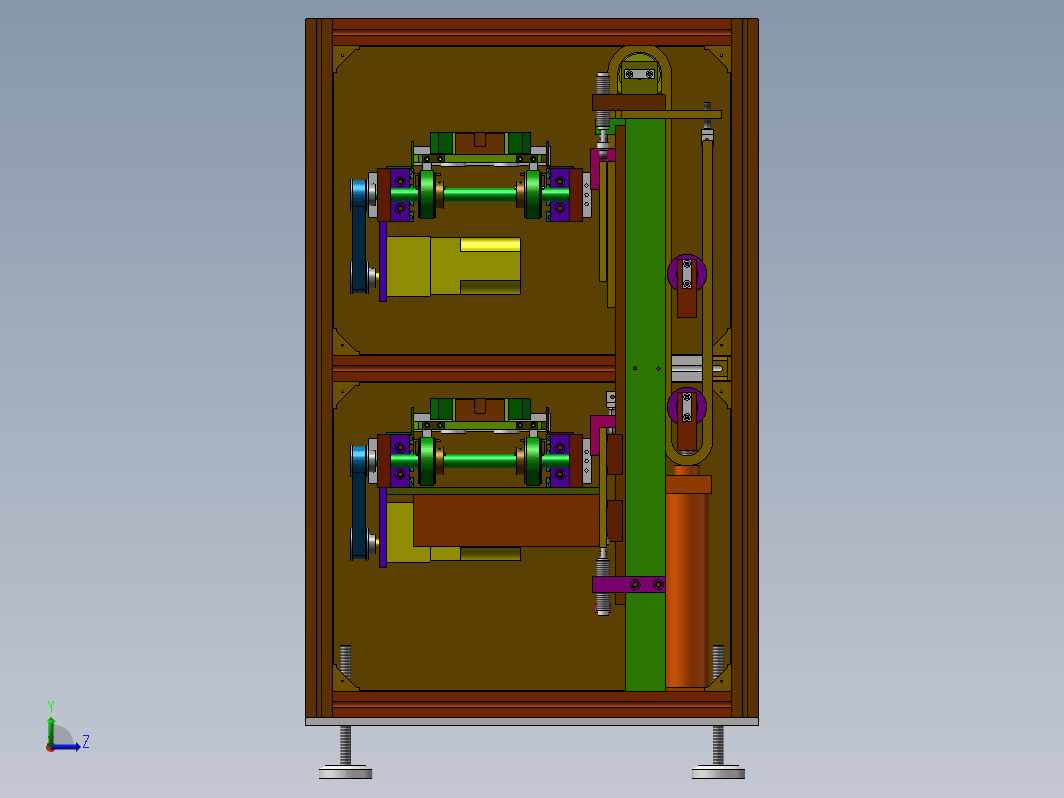

这是一套可切换输送机高度位置的设备，从而达到了不同高度传输物料。图纸已经用于实际加工生产，图纸结构设计详细。整体设备的结构原理：机身和防护罩部分、上下两层输送带设备、升降系统组成。图纸格式为solidworks2018，欢迎下载使用。

下载需要8金币推广可免费下载

立即下载收藏

图纸信息

图纸ID ：666890

文件大小：11.46M

所需金币：8

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：sldprt、sldasm

软件版本：Solidworks 2018

作者

小小

已分享: 份作品

关注

咨询

文件列表

#	文件名称	大小
1	(SC63X250).1.SLDPRT	129.26K
2	RP-3(工装组件，回程）.1.SLDASM	371.02K
3	RP-3(弹压组件）.1.SLDASM	281.32K
4	RP-3-1(工装板）.1.SLDPRT	274.98K
5	RP-3-10（连接板）.1.SLDPRT	82.69K
6	RP-3-11（档片）.1.SLDPRT	65.03K
7	RP-3-12（弹簧）.1.SLDPRT	323.91K
8	RP-3-13（弹弓胶）.1.SLDPRT	78.52K
9	RP-3-17(导条）.1.SLDPRT	71.93K
10	RP-3-18(导套）.1.SLDPRT	94.74K
11	RP-3-4(半圆管块）.1.SLDPRT	99.11K
12	RP-3-5(活动半圆管块）.1.SLDPRT	81.95K
13	RP-3-6(导棒）.1.SLDPRT	79.92K
14	RP-3-7(夹块）.1.SLDPRT	99.45K
15	RP-3-8(导套座）.1.SLDPRT	106.32K
16	RP-3-9(轴线轴承LM12LUU）.1.SLDPRT	97.11K
17	RP-7(付端座组件）.1.SLDASM	107.77K
18	RP-7(马达组件）.1.SLDASM	90.47K
19	RP-7-21(z=16,p=15.875链轮）.1.SLDPRT	104.68K
20	RP-7-27(横梁）.1.SLDPRT	204.22K
21	RP-7-28(付转轴座）.1.SLDPRT	88.57K
22	RP-7-29(固定板）.1.SLDPRT	81.36K
23	RP-7-30(ZZ6902）.1.SLDPRT	64.66K
24	RP-7-31(ATP14L075).1.SLDPRT	99.08K
25	RP-7-32(60W.1：15）.1.SLDPRT	117.68K
26	RP-7-33(ATP14L075).1.SLDPRT	100.9K
27	RP-7-34(马达安装板）.1.SLDPRT	91.46K
28	RP-7-35(连接板）.1.SLDPRT	149.93K
29	RP-7-36(付转轴）.1.SLDPRT	100.23K
30	RP-7-37(转轮）.1.SLDPRT	121.14K
31	RP-7-38(输送带）.1.SLDPRT	84.41K
32	RP-7-39(加强块）.1.SLDPRT	82.76K
33	RP-7-40A(档边板）.1.SLDPRT	103.65K
34	RP-7-40B(档边板）.1.SLDPRT	103.47K
35	RP-7-41(连接板）.1.SLDPRT	128.6K
36	RP-7-42(ZZ6003）.1.SLDPRT	63.59K
37	RP-7-43(主转轴）.1.SLDPRT	115.6K
38	RP-7-44(5x5x40键）.1.SLDPRT	57.05K
39	RP-7-45(4x4x15键）.1.SLDPRT	58.01K
40	RP-7-46(同步带210L,宽20,Z=56）.1.SLDPRT	86.69K
41	RP-7-57(皮带托块）.1.SLDPRT	75.56K
42	RP-7-65(盖板）.1.SLDPRT	58.38K
43	RP-7-66(盖板）.1.SLDPRT	57.48K
44	RP-7-68(缓冲固定块）.1.SLDPRT	113.68K
45	RP-7-68A(缓冲固定块）.1.SLDPRT	97.32K
46	RP-7-69(定位固定块）.1.SLDPRT	103.42K
47	RP-7-69A(定位固定块）.1.SLDPRT	88.49K
48	RP-7-70(油压换种器ACA2020）.1.SLDPRT	95.76K
49	RP-7-71(M12X60）.1.SLDPRT	90.09K
50	RP-7-72(拦块）.1.SLDPRT	99.51K
51	RP-8-5(M12-4接近开关).1.SLDPRT	67.63K
52	RP-8-7(接近开关架).1.SLDPRT	88.56K
53	YVHU-001.SLDPRT	144.44K
54	YVHU-002-1.SLDPRT	126.02K
55	YVHU-002-10.SLDPRT	100.7K
56	YVHU-002-11-1.SLDPRT	84.22K
57	YVHU-002-11-2.SLDPRT	56.5K
58	YVHU-002-11-3.SLDASM	74.18K
59	YVHU-002-11-4.SLDPRT	72.35K
60	YVHU-002-11-5.SLDPRT	82.26K
61	YVHU-002-11.SLDASM	105.68K
62	YVHU-002-12.SLDASM	83.07K
63	YVHU-002-13.SLDASM	72.92K
64	YVHU-002-14.SLDASM	68.14K
65	YVHU-002-15.SLDASM	76.11K
66	YVHU-002-2.SLDPRT	94.64K
67	YVHU-002-3.SLDPRT	102.46K
68	YVHU-002-4.SLDPRT	142.43K
69	YVHU-002-5.SLDPRT	114.65K
70	YVHU-002-6.SLDPRT	91.76K
71	YVHU-002-7.SLDPRT	168.81K
72	YVHU-002-8.SLDASM	701.53K
73	YVHU-002-9.SLDPRT	90.53K
74	YVHU-002.SLDASM	913.35K
75	YVHU-003.SLDPRT	63.33K
76	YVHU-004-1.SLDPRT	103.48K
77	YVHU-004-2.SLDPRT	56.51K
78	YVHU-004-3.SLDPRT	106.91K
79	YVHU-004-6.SLDPRT	115.89K
80	YVHU-004-7(ZZ6002）.1.SLDPRT	66.32K
81	YVHU-004-8.SLDPRT	71.25K
82	YVHU-004.SLDASM	128.66K
83	YVHU-005.SLDPRT	68.84K
84	YVHU-007-1.SLDPRT	151.66K
85	YVHU-007-2.SLDPRT	144.02K
86	YVHU-007-3.SLDPRT	144.76K
87	YVHU-007-5.SLDPRT	64.61K
88	YVHU-007-6.SLDPRT	66.5K
89	YVHU-007-7.SLDPRT	73.77K
90	YVHU-007.SLDASM	198.8K
91	YVHU-008.SLDPRT	180.23K
92	YVHU-009.SLDPRT	112.19K
93	气动举升输送机.SLDASM	1.04M
