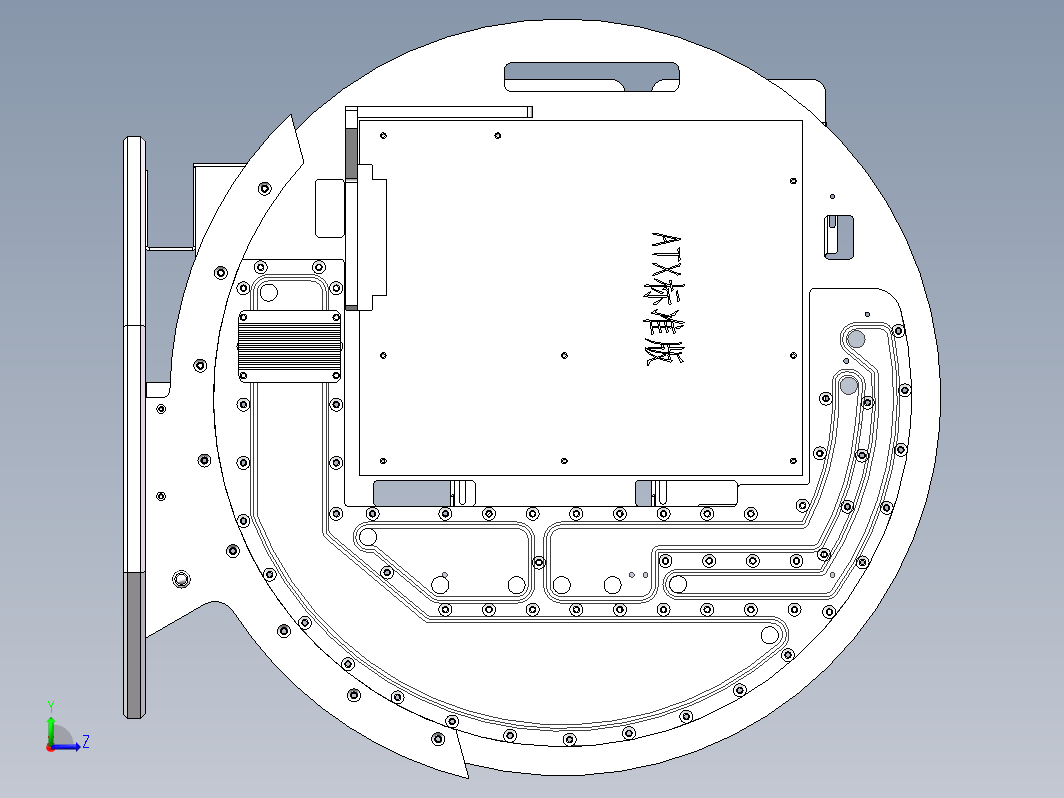

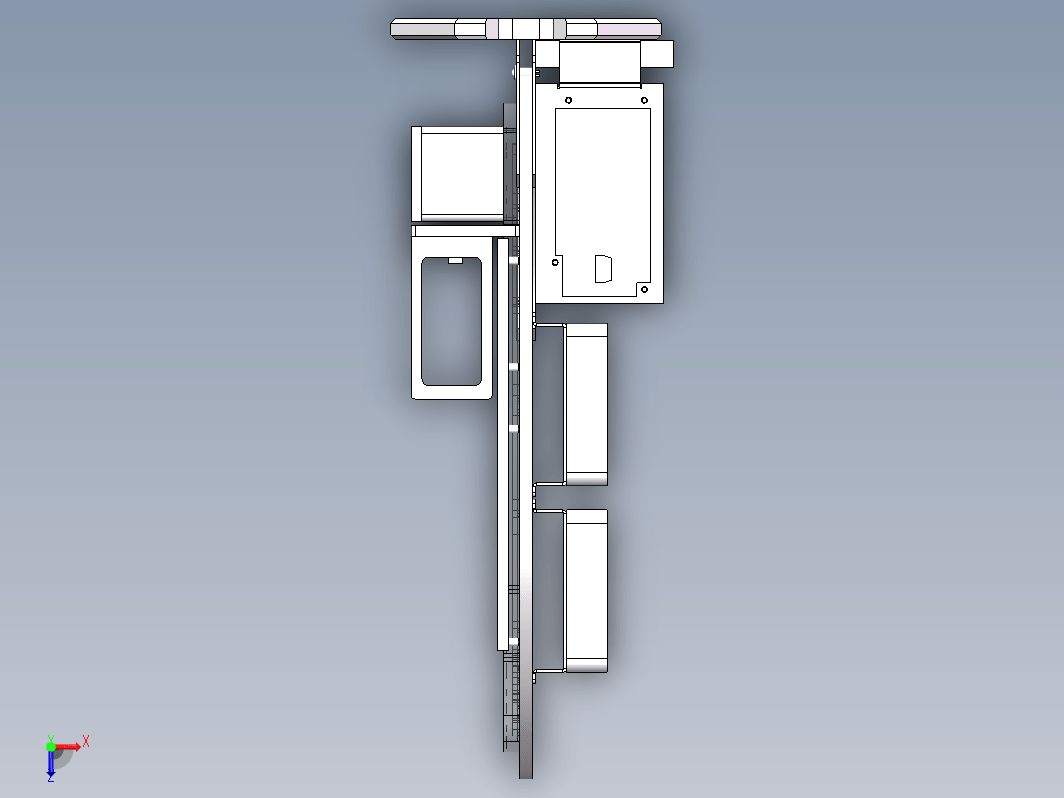

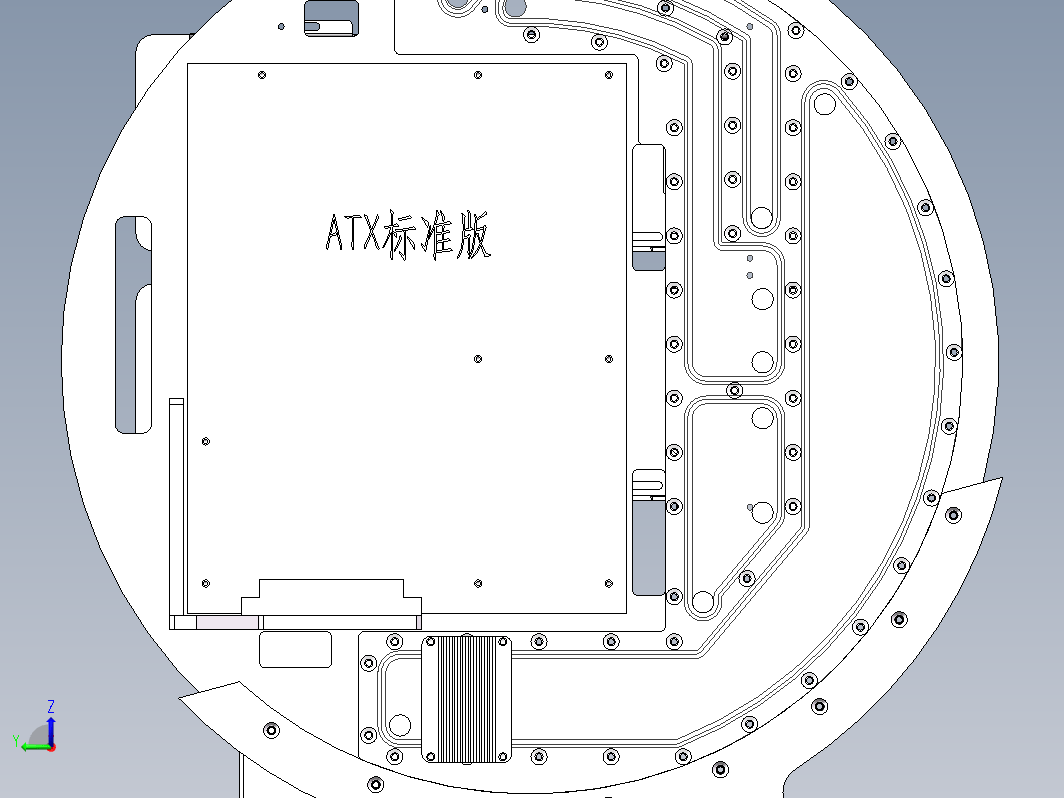

一种开放式异形机箱，别具一格的设计打破传统机箱的限制拥有很好的散热效果，超频发烧友专属，分体式水冷设计分别对CPU与显卡散热，可用硬质or软管连接形成水道，水冷接头设计牙型为G1-4，可根据实际情况更改，水道密封采用线径φ1.9mm密封圈，水泵扬程5-8米，所有安装尺寸按照标准安装孔位设计，图纸可编辑，适用个性DIY，barrow开放式异形机箱，SolidWorks2018原文件。
一种异形开放式电脑机箱
图纸描述
一种开放式异形机箱，别具一格的设计打破传统机箱的限制拥有很好的散热效果，超频发烧友专属，分体式水冷设计分别对CPU与显卡散热，可用硬质or软管连接形成水道，水冷接头设计牙型为G1-4，可根据实际情况更改，水道密封采用线径φ1.9mm密封圈，水泵扬程5-8米，所有安装尺寸按照标准安装孔位设计，图纸可编辑，适用个性DIY，barrow开放式异形机箱，SolidWorks2018原文件。
下载需要3金币 推广可免费下载
立即下载 收藏
图纸信息
作者
小u设计
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  ATX标准主板.SLDPRT | 682.99K |
| 2 |  JX1 开放式机箱.SLDASM | 933.55K |
| 3 | JX1.1-1 前面板.SLDPRT | 398.92K |
| 4 | JX1.1-10 显卡安装.SLDPRT | 132.15K |
| 5 | JX1.1-2 支撑条1.SLDPRT | 165.33K |
| 6 | JX1.1-3 支撑条2.SLDPRT | 174.11K |
| 7 | JX1.1-4 底座.SLDPRT | 447.37K |
| 8 | JX1.1-5 水道板.SLDPRT | 711.13K |
| 9 | JX1.1-6 主板螺钉.SLDPRT | 156.36K |
| 10 | JX1.1-7 电源安装板.SLDPRT | 172.57K |
| 11 | JX1.1-8 360冷排安装支架.SLDPRT | 394.92K |
| 12 | JX1.1-9 显卡支撑.SLDPRT | 129.59K |
| 13 | 华硕ROG电源.SLDPRT | 100.8K |
| 14 | 开机按钮.SLDPRT | 139.12K |
| 15 | 显卡立装座.SLDPRT | 158.11K |
| 16 | 机械硬盘.SLDPRT | 104.26K |
| 17 | 水冷箱.SLDPRT | 135.38K |
| 18 | 水泵.SLDPRT | 142.71K |
