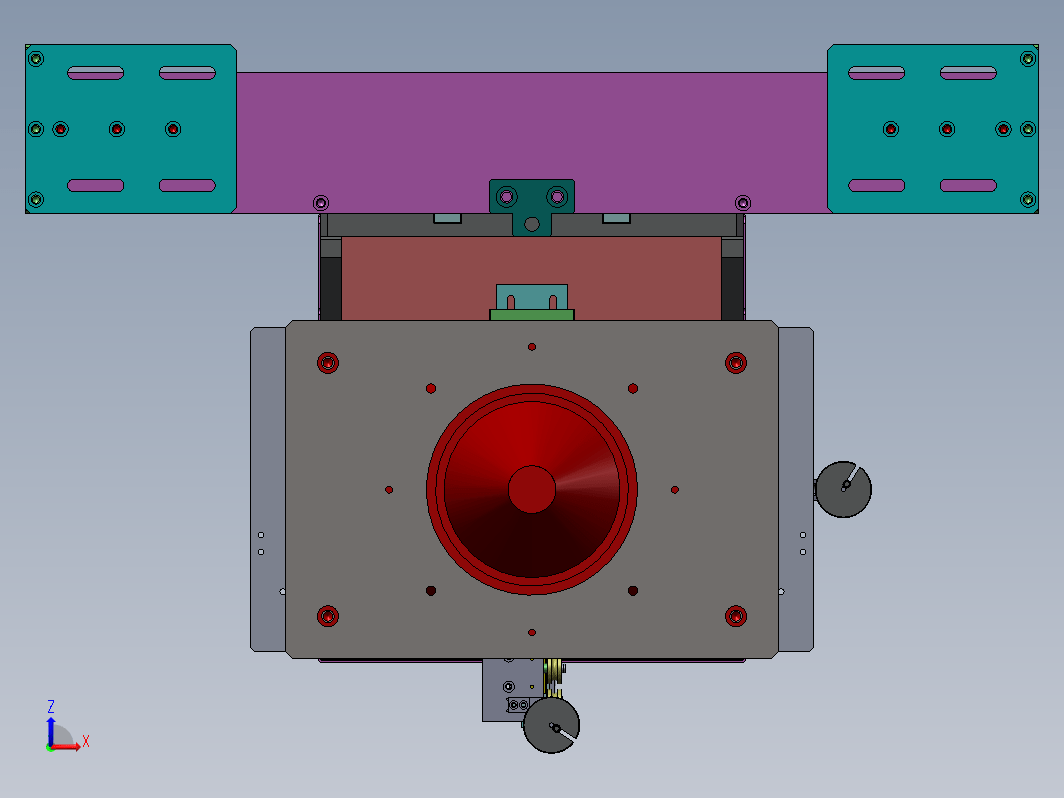

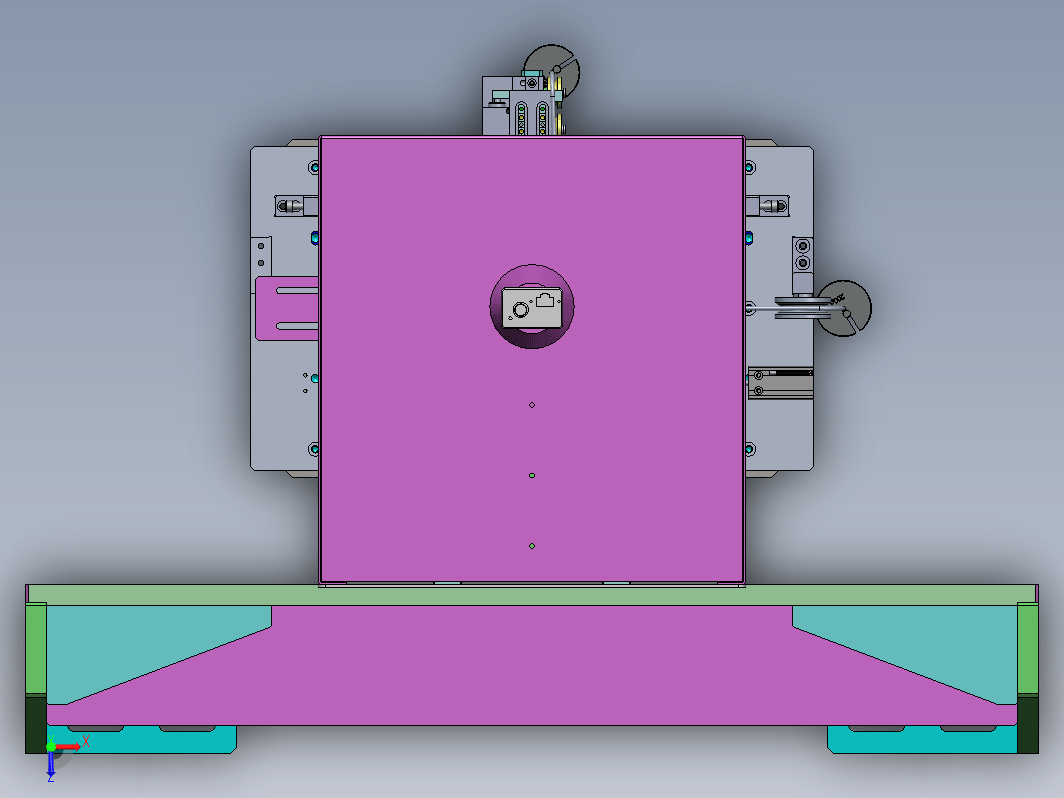

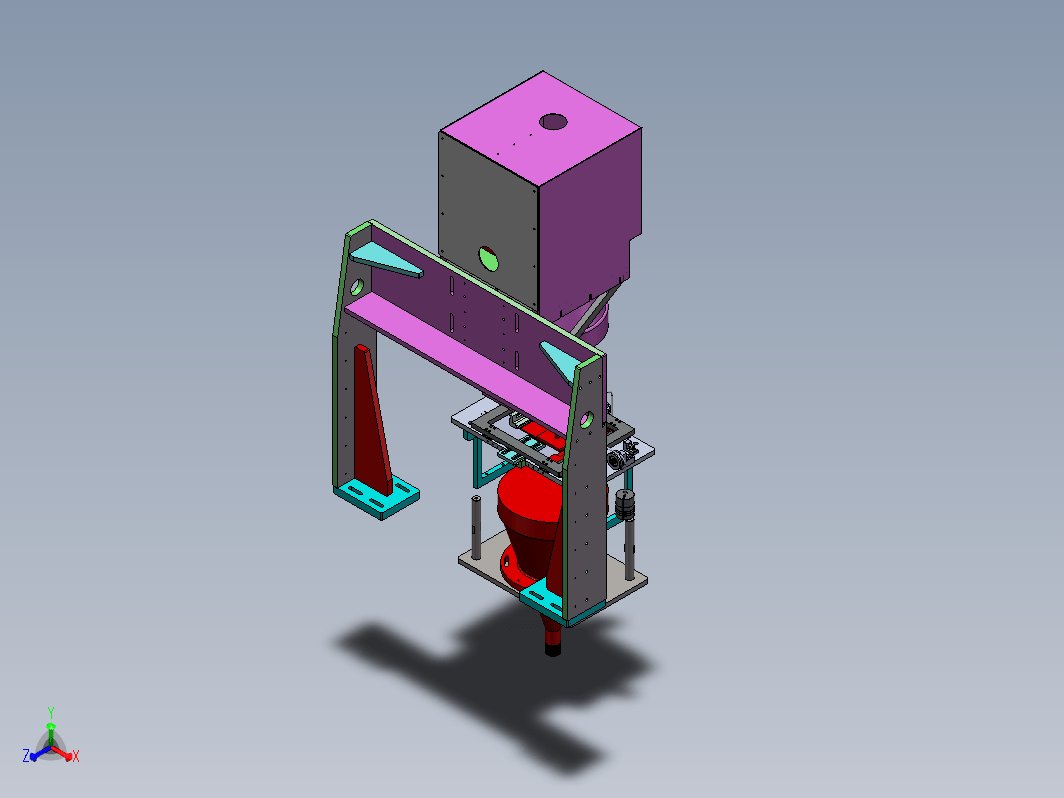

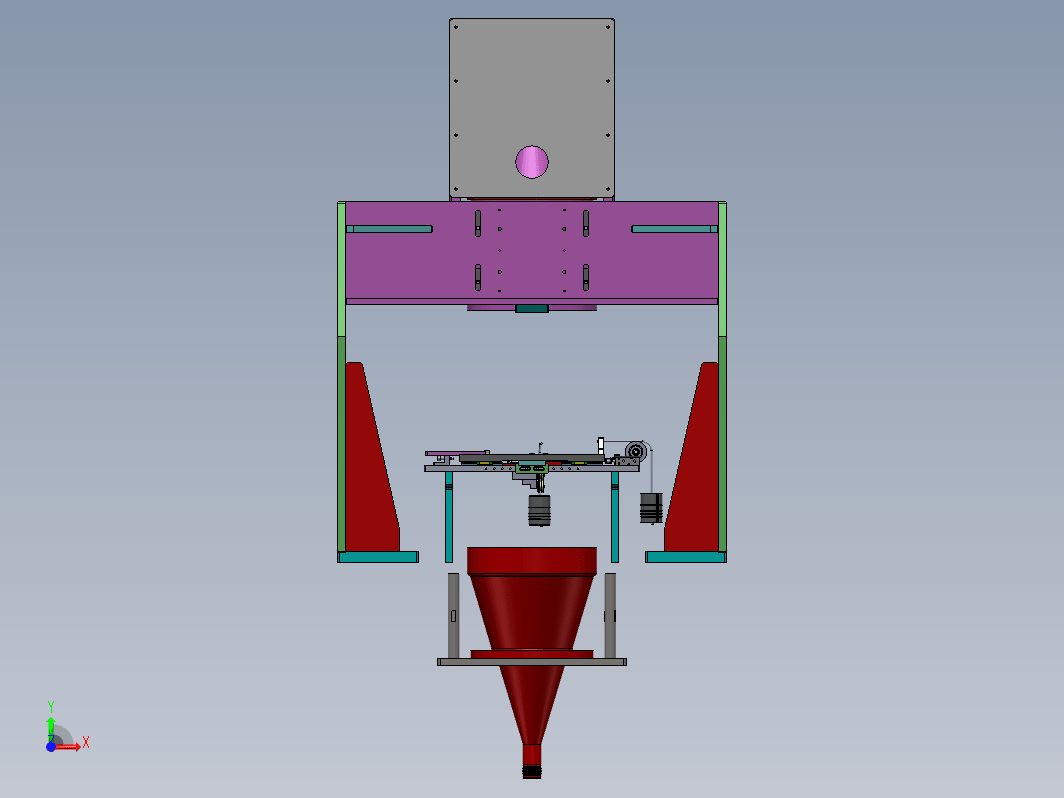

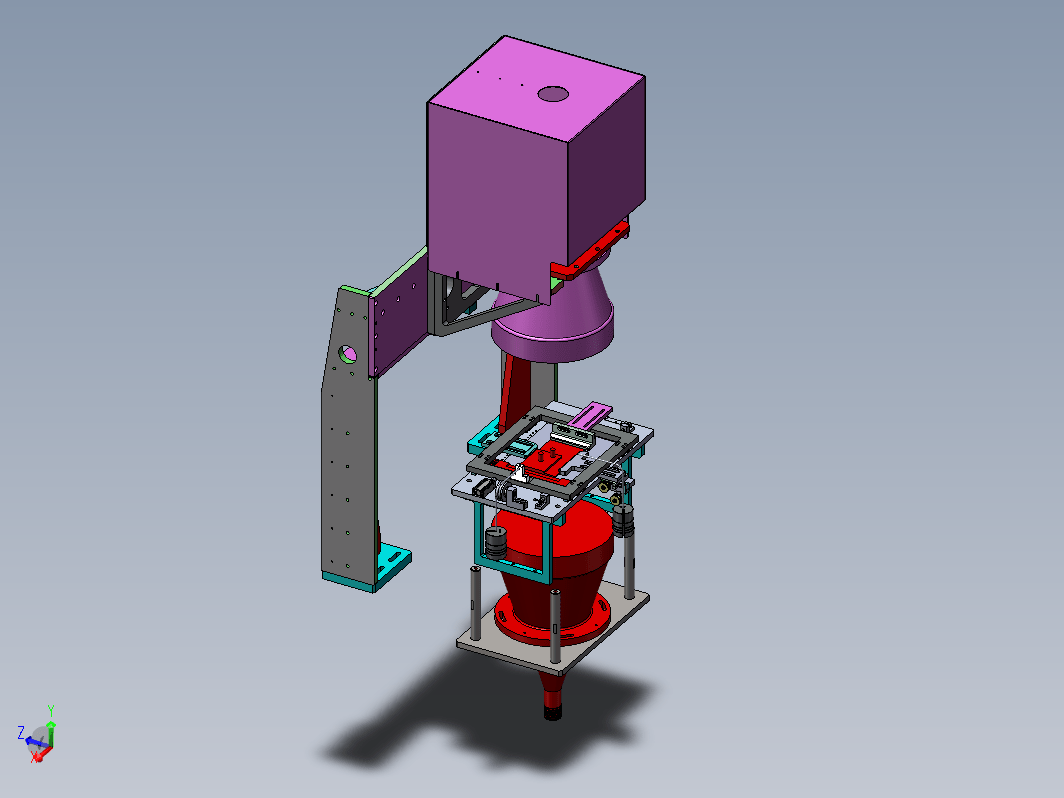

一种CCD视觉长宽测量模组
图纸描述
一种适用于软包电芯长宽尺寸视觉测量手段，包含上相机，下光源，电芯定位平台，针对高精度测试要求设计，软包电芯制造过程工艺要求越来越高，尽量取消工序中的各种夹具或对夹紧治具有夹紧力度要求，尺寸检测工序中CCD测量方式应运而生，夹紧力最小可控制在50g，测量精度由CCD相机保证，自动标定找边，分辨率0.005mm，也适用块状物体的测量，供方案参考。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
三维灵魂画师
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  2砝码组件.sldasm | 36.51K |
| 2 |  B6000ZZ.sldprt | 21.47K |
| 3 | B684ZZ.sldprt | 22.14K |
| 4 | CCD-05 电芯座子.sldasm | 1.13M |
| 5 | CCD-05-001-A.sldprt | 84.61K |
| 6 | CCD-05-002-A.sldprt | 31.08K |
| 7 | CCD-05-003-A.sldprt | 65.24K |
| 8 | CCD-05-004-A.sldprt | 78.51K |
| 9 | CCD-05-005-A.sldprt | 26.19K |
| 10 | CCD-05-006-A.sldprt | 33.77K |
| 11 | CCD-05-007-A.sldprt | 30.02K |
| 12 | CCD-05-008-A.sldprt | 33.5K |
| 13 | CCD-05-009-A.sldprt | 31.36K |
| 14 | CCD-05-010-A.sldprt | 24.59K |
| 15 | CCD-05-011-A.sldprt | 21.76K |
| 16 | CCD-05-012-A.sldprt | 27.92K |
| 17 | CCD-05-013-A.sldprt | 23.96K |
| 18 | CCD-05-014-A.sldprt | 21.05K |
| 19 | CCD-05-015-A.sldprt | 33.02K |
| 20 | CCD-05-016-A.sldprt | 32.36K |
| 21 | CCD-05-017-A.sldprt | 24.45K |
| 22 | CCD-05-018-A.sldprt | 19.49K |
| 23 | CCD-05-019-A.sldprt | 21.92K |
| 24 | CCD-05-020-A.sldprt | 46.43K |
| 25 | CCD-05-021-A.sldprt | 20.95K |
| 26 | CCD-05-022-A.sldprt | 104.71K |
| 27 | CCD-05-023-A.sldprt | 19.69K |
| 28 | CCD-05-024-A.sldprt | 114.19K |
| 29 | CCD-05-025-A.sldprt | 121.95K |
| 30 | CCD-06-001-A.sldprt | 35.25K |
| 31 | CCD-06-002-A.sldprt | 23.3K |
| 32 | CCD-06-003-A.sldprt | 30.08K |
| 33 | CCD-06-004-A.sldprt | 32.78K |
| 34 | CCD-06-005-A.sldprt | 27.57K |
| 35 | CCD-06-006-A.sldprt | 47.57K |
| 36 | CCD-06-007-A.sldprt | 25.85K |
| 37 | CCD-06-008-A.sldprt | 25.7K |
| 38 | CCD-06-009-A.sldprt | 31.96K |
| 39 | CCD-06-010-A.sldprt | 36.06K |
| 40 | CCD-06-011-A.sldprt | 28.89K |
| 41 | CCD-06-012-A.sldprt | 40.91K |
| 42 | CCD-06-013-A.sldprt | 52.14K |
| 43 | CCD-06-014-A.sldprt | 25.71K |
| 44 | CCD-06-015-A.sldprt | 23.11K |
| 45 | CCD-06-光源模组.sldasm | 178.03K |
| 46 | CCD-120-尼龙线.sldprt | 18.88K |
| 47 | CCD.1 CCD长宽测量模组.SLDASM | 1.63M |
| 48 | CCD检测支架.sldasm | 405.08K |
| 49 | CCD检测长宽.sldasm | 36.9K |
| 50 | CS1-G().sldprt | 32.62K |
| 51 | FL-009X-300F20 镜头.sldprt | 30.16K |
| 52 | FL-2000CE-GMGC 相机.sldprt | 40.14K |
| 53 | GMSB4-15.sldprt | 24.23K |
| 54 | MBG38-3.sldprt | 21.53K |
| 55 | MD 10x10 - Nut Rod.sldprt | 29.16K |
| 56 | MD 10x10-S10 - Body.sldprt | 77.24K |
| 57 | MD 10x10-S10 - Rod.sldprt | 20.3K |
| 58 | MD10x10S(0)+(CS1-G-2).sldasm | 35.99K |
| 59 | MU10X10S_0_+__.sldasm | 34.04K |
| 60 | PCX-200 光源.sldprt | 34.36K |
| 61 | UUSCB5-20.sldprt | 36.08K |
| 62 | _MU10X10S_body.sldprt | 31.36K |
| 63 | _MU10X10_rod.sldprt | 22.65K |
| 64 | 侧边夹紧机构.sldasm | 41.45K |
| 65 | 滑块MGN9C（HIWIN）-长度定位用.sldprt | 148.64K |
| 66 | 滑块MGN9C（HIWIN）.sldprt | 147.76K |
| 67 | 电芯3D.sldprt | 21.2K |
| 68 | 线轨MGN9（HIWIN）-侧边夹紧用01.sldprt | 110.46K |
| 69 | 线轨MGN9（HIWIN）-长度定位用.sldprt | 112.17K |
| 70 | 零件38.sldprt | 33.67K |
