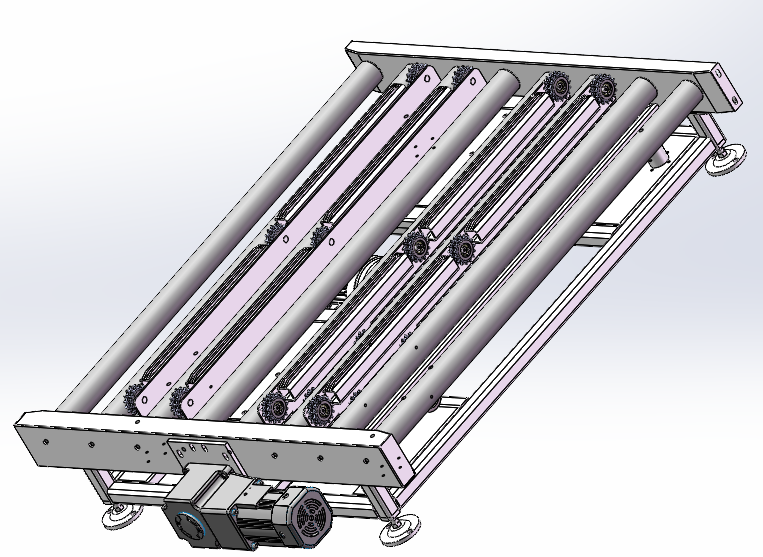

链条是顶升移栽，这是一款紧凑型顶升移栽，与滚筒线配合在运用在滚筒线过渡到另条滚筒线上，在生产线自动化设备中广泛运用。本图挡可一根据实际生产改改尺寸即可生产。
链条式紧凑型顶升移栽
图纸描述
链条是顶升移栽，这是一款紧凑型顶升移栽，与滚筒线配合在运用在滚筒线过渡到另条滚筒线上，在生产线自动化设备中广泛运用。本图挡可一根据实际生产改改尺寸即可生产。
下载需要18金币 推广可免费下载
立即下载 收藏
图纸信息
作者
微糖去冰
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  03-01-00底架焊接.SLDASM | 225.98K |
| 2 |  03-01-00底架焊接.SLDPRT | 339.04K |
| 3 | 03-01-00底架组件.SLDASM | 398.11K |
| 4 | 03-01-01升降气缸固定板.SLDPRT | 115.21K |
| 5 | 03-01-02升降气缸固定板A.SLDPRT | 116.21K |
| 6 | 03-01-03升降轴承固定板.SLDPRT | 120.68K |
| 7 | 03-01-04升降轴承固定板A.SLDPRT | 122.18K |
| 8 | 03-01-05导轨固定板.SLDPRT | 89.52K |
| 9 | 03-01-06带孔脚杯M16.SLDPRT | 110.91K |
| 10 | LME03-d30.SLDPRT | 96.25K |
| 11 |  LME03-d30.stp | 29.62K |
| 12 | 03-02-00升降架.SLDPRT | 239.62K |
| 13 | 03-02-00升降架焊接.SLDASM | 173.99K |
| 14 | 03-02-00升降输送组件.SLDASM | 5.67M |
| 15 | 03-02-01电机固定板.SLDPRT | 100.19K |
| 16 | 03-02-02气缸固定板.SLDPRT | 102.17K |
| 17 | 03-02-03轴承固定板.SLDPRT | 85.52K |
| 18 | 03-02-04轴承固定板A.SLDPRT | 66.23K |
| 19 | 03-03-00链条支撑板焊接.SLDASM | 134.41K |
| 20 | 03-03-00链条支组件.SLDASM | 624.43K |
| 21 | 03-03-01支撑板.SLDPRT | 206.96K |
| 22 | 03-03-02A链条托条.SLDPRT | 106.52K |
| 23 | 03-03-02支撑板对称.SLDPRT | 214.92K |
| 24 | 03-03-03张紧块.SLDPRT | 96.2K |
| 25 | 03-03-04从动轴.SLDPRT | 113.97K |
| 26 | 03-03-05从动链轮.SLDASM | 581.91K |
| 27 | 03-03-05从动链轮.SLDPRT | 756.19K |
| 28 | 03-03-06-00张紧轮组件.SLDASM | 585.19K |
| 29 | 03-03-06张紧轴.SLDPRT | 123.35K |
| 30 | 03-03-07主动链轮组件.SLDPRT | 649.2K |
| 31 | 03-03-07马达链轮.SLDPRT | 442.34K |
| 32 | 03-03-08主传动链轮.SLDPRT | 483.92K |
| 33 | 03-03-0A链条支撑板焊接对称.SLDASM | 135.34K |
| 34 | 03-03-0B链条支组件对称.SLDASM | 629.93K |
| 35 | 03-03-10主动轴.SLDPRT | 129.33K |
| 36 | 03-03-11升降导杆.SLDPRT | 107.73K |
| 37 | BAU6002Z.SLDPRT | 356.5K |
| 38 | BAU6002Z.stp | 56.79K |
| 39 | GH22-400W(140)-S.SLDPRT | 7.91M |
| 40 | TBP22-32.SLDPRT | 67.06K |
| 41 | TBP22-32.stp | 25.6K |
| 42 | VLF02-40-15-D25.stp | 306.66K |
| 43 | 从动链轮.SLDASM | 174.31K |
| 44 | 从动链轮.SLDPRT | 466.76K |
| 45 | 03-00顶升移栽总装图.SLDASM | 7.12M |
| 46 | 03-00顶升移栽总装图.STEP | 31.57M |
| 47 | 04-00滚筒线组件.SLDASM | 1.02M |
| 48 | 04-01动力护轨.SLDPRT | 227.46K |
| 49 | 04-02动力护轨盖.SLDPRT | 260.28K |
| 50 | 04-03护轨.SLDPRT | 392.71K |
| 51 | 04-04马达板.SLDPRT | 132.8K |
| 52 | PG双链轮动力滚筒1275.SLDPRT | 851.15K |
| 53 | 1.2米滚筒线5段.SLDASM | 7.13M |
