纸盒输送机
图纸描述

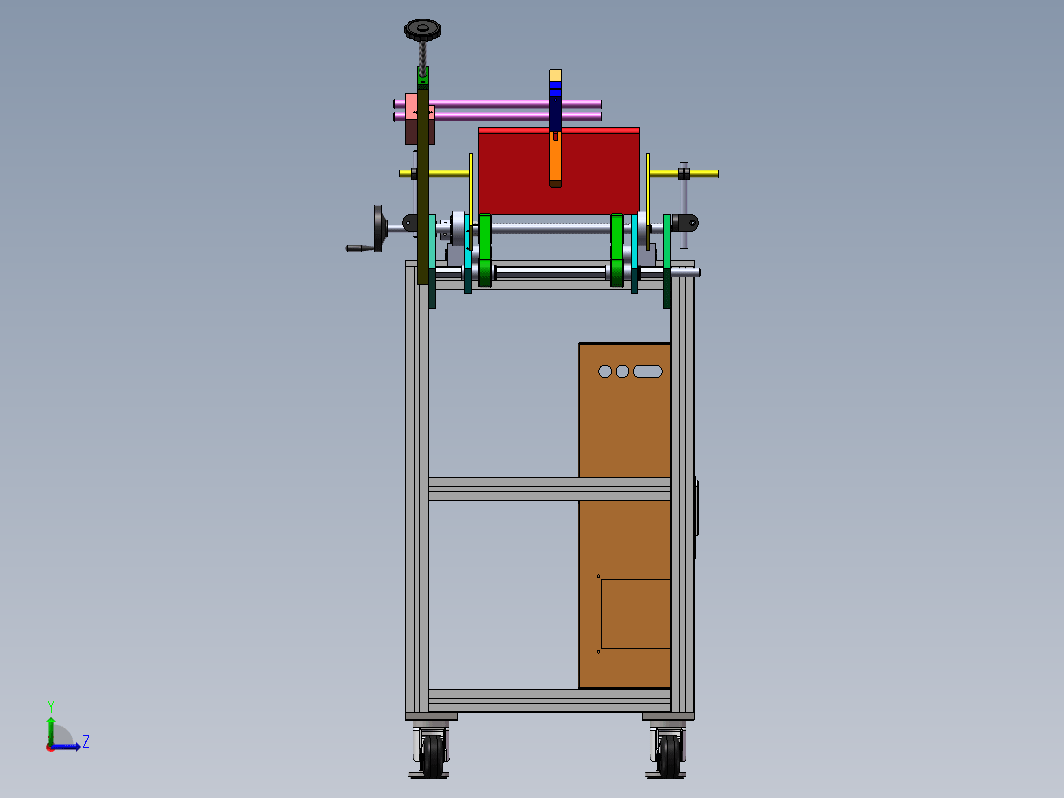

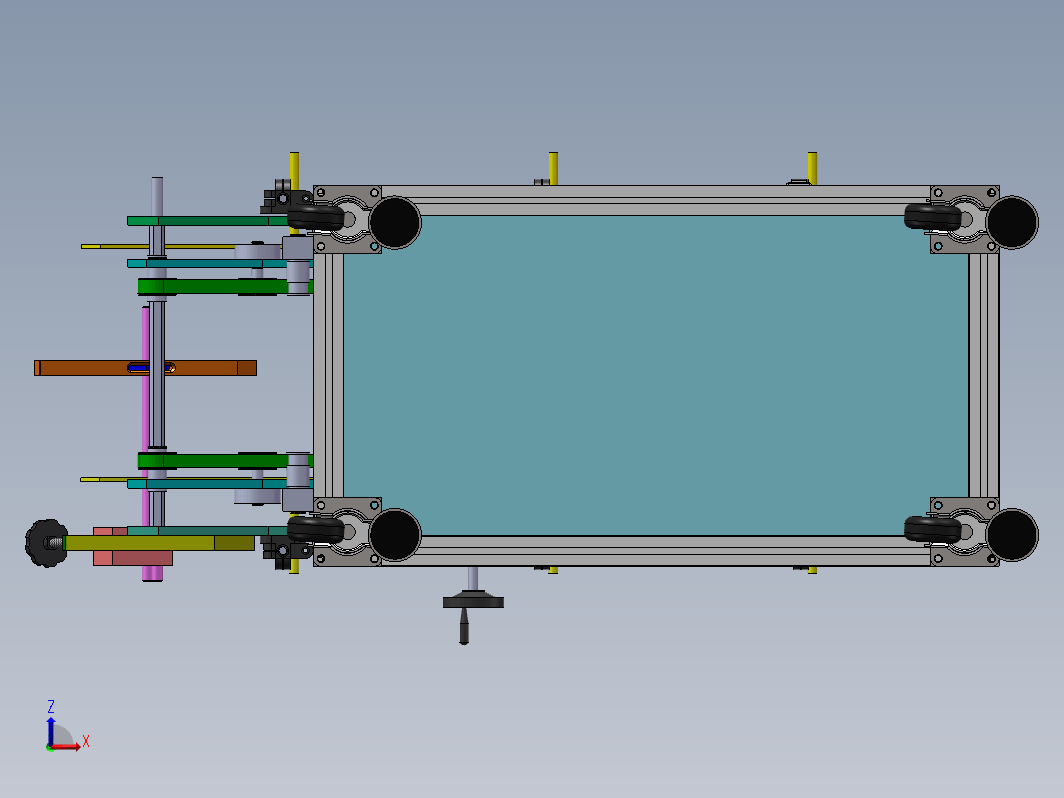

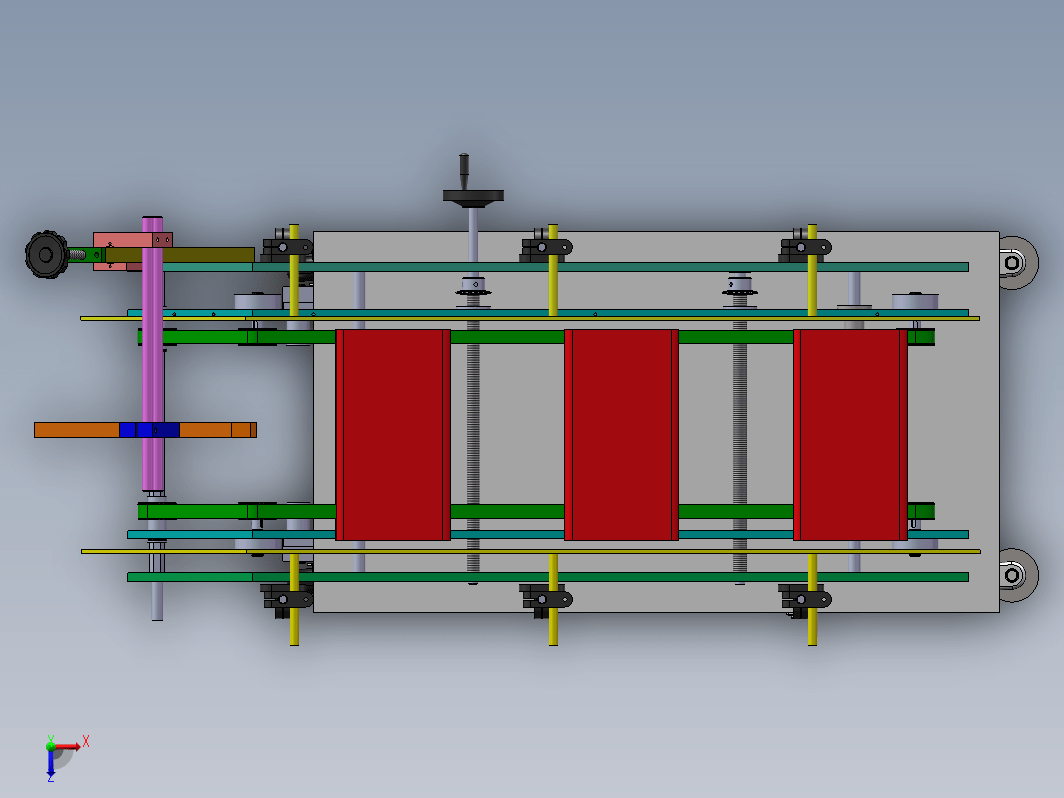

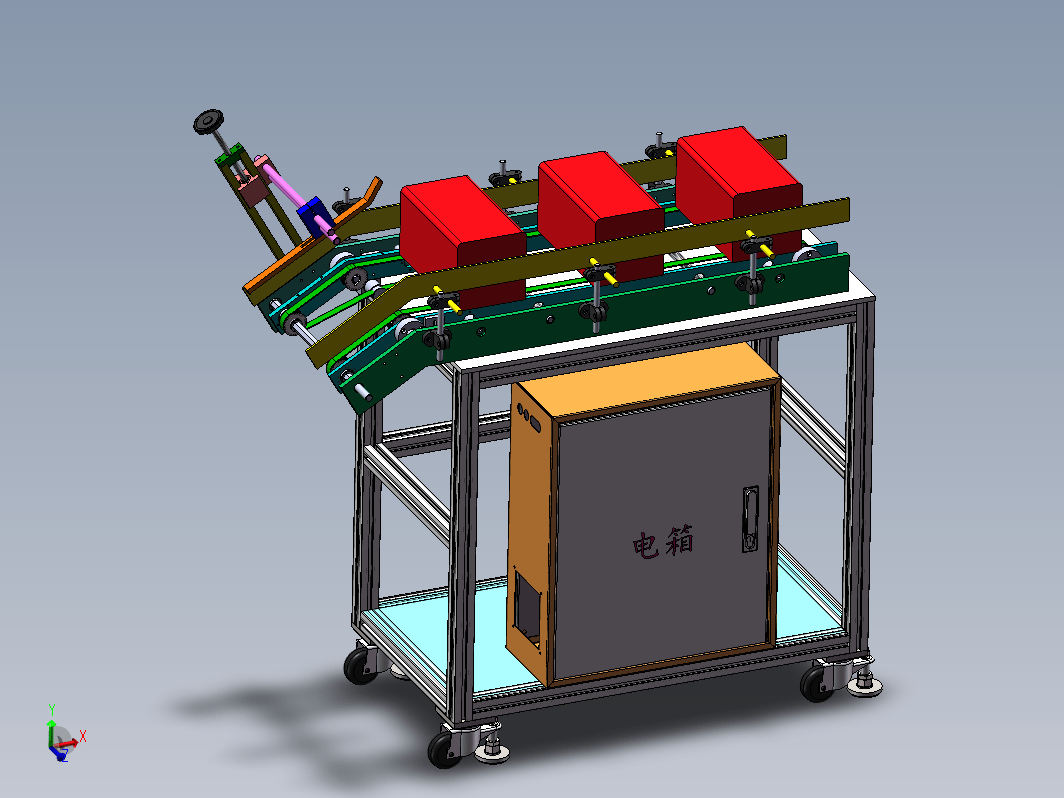

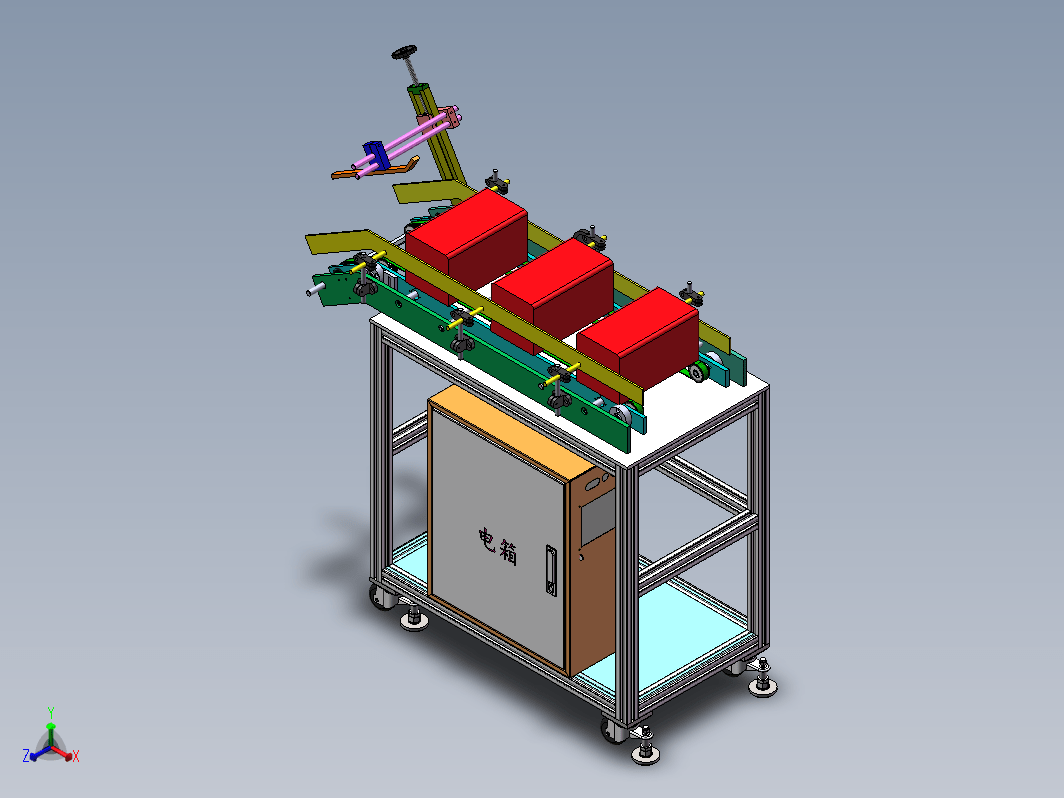

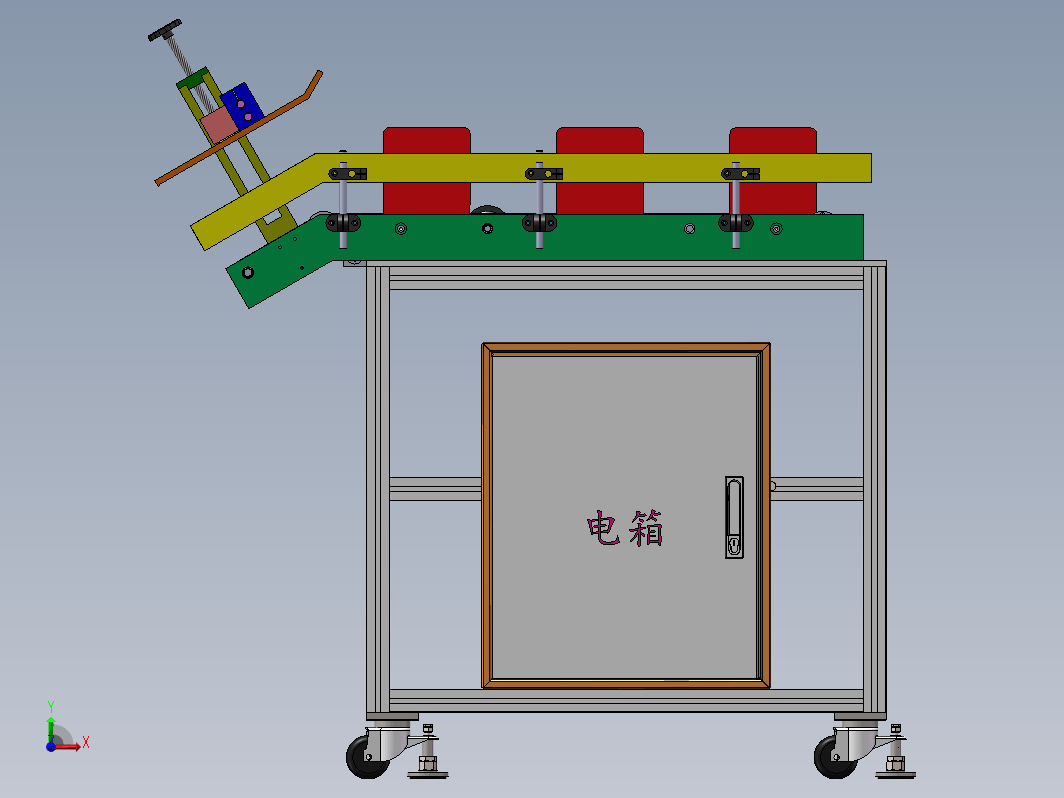

一款专用于纸盒运送的输送机模型设计图，运送输送带是由两条同步带组成的，两边的同步带是同步运作的，通过同步轮传输动力。两边安装有挡板，可以调节宽窄机架采用了铝合金组装。图纸格式为solidworks2018，欢迎下载使用。
下载需要8金币 推广可免费下载
立即下载 收藏
图纸信息
作者
做机械不失业
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  15-28-7.1.SLDPRT | 528.56K |
| 2 | 17齿链轮.1.SLDPRT | 446.06K |
| 3 | 30-42-7轴承.1.SLDPRT | 692.57K |
| 4 | AWKM-058锁扣主体.1.1.1.sldprt | 144.45K |
| 5 | AWKM-059卡板.1.1.1.sldprt | 100.37K |
| 6 | AWKM-060扣臂.1.1.1.sldprt | 79.99K |
| 7 | AWKM-061STOPPER_SCREW_M6.1.1.1.sldprt | 47.47K |
| 8 | AWKM-062STOPPER_SCREW_M5.1.1.1.sldprt | 47.72K |
| 9 | AWKM-063锁扣支架.1.1.1.SLDPRT | 116.58K |
| 10 | HY8313-1-AA8x63.1.SLDPRT | 218.69K |
| 11 | LI-HJ-KH-005转盘轴承安装座.1.SLDPRT | 114.37K |
| 12 | LMEFLMEF16UU.1.SLDPRT | 340.19K |
| 13 | LS-HJ-HJ-001左侧板.1.SLDPRT | 182.02K |
| 14 | LS-HJ-HJ-003侧边挡板.1.SLDPRT | 355.26K |
| 15 | LS-HJ-HJ-003侧边挡板左.1.SLDPRT | 253.53K |
| 16 | LS-HJ-HJ-004支架侧板.1.SLDPRT | 86.85K |
| 17 | LS-HJ-HJ-007伸出杆固定块.1.SLDPRT | 129.45K |
| 18 | LS-HJ-HJ-008锁紧块.1.SLDPRT | 92.62K |
| 19 | LS-HJ-HJ-009盒架支撑板右.1.SLDPRT | 61.46K |
| 20 | LS-HJ-HJ-009盒架支撑板左.1.SLDPRT | 76.99K |
| 21 | LS-HJ-HJ-010调节固定块.1.SLDPRT | 84.52K |
| 22 | LS-HJ-HJ-011调节螺杆.1.SLDPRT | 126.22K |
| 23 | LS-HJ-HJ-013底部纸盒固定块.1.SLDPRT | 76.85K |
| 24 | LS-HJ-HJ右侧板.1.SLDPRT | 114.29K |
| 25 |  UHJY-001-5.SLDASM | 1.4M |
| 26 | UHJY-001.SLDPRT | 1.93M |
| 27 | UHJY-002.SLDPRT | 87.03K |
| 28 | UHJY-003.SLDPRT | 59.91K |
| 29 | UHJY-004-1.SLDPRT | 380.51K |
| 30 | UHJY-004-2.SLDPRT | 115.34K |
| 31 | UHJY-004-3.SLDPRT | 364.81K |
| 32 | UHJY-004-4.sldasm | 652.96K |
| 33 | UHJY-004.SLDASM | 871.52K |
| 34 | hex head bolts-full thread grade c gb.sldprt | 152.57K |
| 35 | 伸出杆.1.SLDPRT | 72.16K |
| 36 | 同步轮f.1.SLDPRT | 277.29K |
| 37 | 同步轮中心轴.1.SLDPRT | 129.31K |
| 38 | 固定短杆.1.SLDPRT | 87.48K |
| 39 | 定位环.SLDPRT | 100.99K |
| 40 | 导轴套.1.SLDPRT | 108.63K |
| 41 | 张紧轴承座.1.SLDPRT | 103.66K |
| 42 | 手轮1.1.SLDPRT | 110.58K |
| 43 | 护栏.SLDPRT | 1.84M |
| 44 | 支撑杆.1.SLDPRT | 93.75K |
| 45 | 支架装配体.1.SLDASM | 48.03K |
| 46 | 方轴.1.SLDPRT | 75.23K |
| 47 | 方轴套1.1.SLDPRT | 118.51K |
| 48 | 机架固定板.SLDPRT | 93.78K |
| 49 | 橡胶架块.1.SLDPRT | 109.02K |
| 50 | 橡胶架块2.1.SLDPRT | 122.3K |
| 51 | 皮带张紧轴.1.SLDPRT | 129.57K |
| 52 | 纸板.1.SLDPRT | 54.12K |
| 53 | 纸盒向杆.1.SLDPRT | 88.96K |
| 54 | 纸盒导向杆.1.SLDPRT | 93.69K |
| 55 | 纸盒输送带底板.1.SLDPRT | 68.01K |
| 56 | 纸盒输送机.SLDASM | 2.33M |
| 57 | 脚轮.SLDPRT | 115.86K |
| 58 | 脚轮支架.SLDPRT | 159.29K |
| 59 | 脚轮架.SLDPRT | 192.11K |
| 60 | 脚轮法兰.SLDPRT | 118.6K |
| 61 | 脚轮焊接法兰.SLDPRT | 105.97K |
| 62 | 装配体-脚轮.SLDASM | 330.25K |
| 63 | 调节螺杆.1.SLDPRT | 127.61K |
| 64 | 调节螺杆副杆.1.SLDPRT | 112.33K |
| 65 | 零件1.1.SLDPRT | 70.42K |
