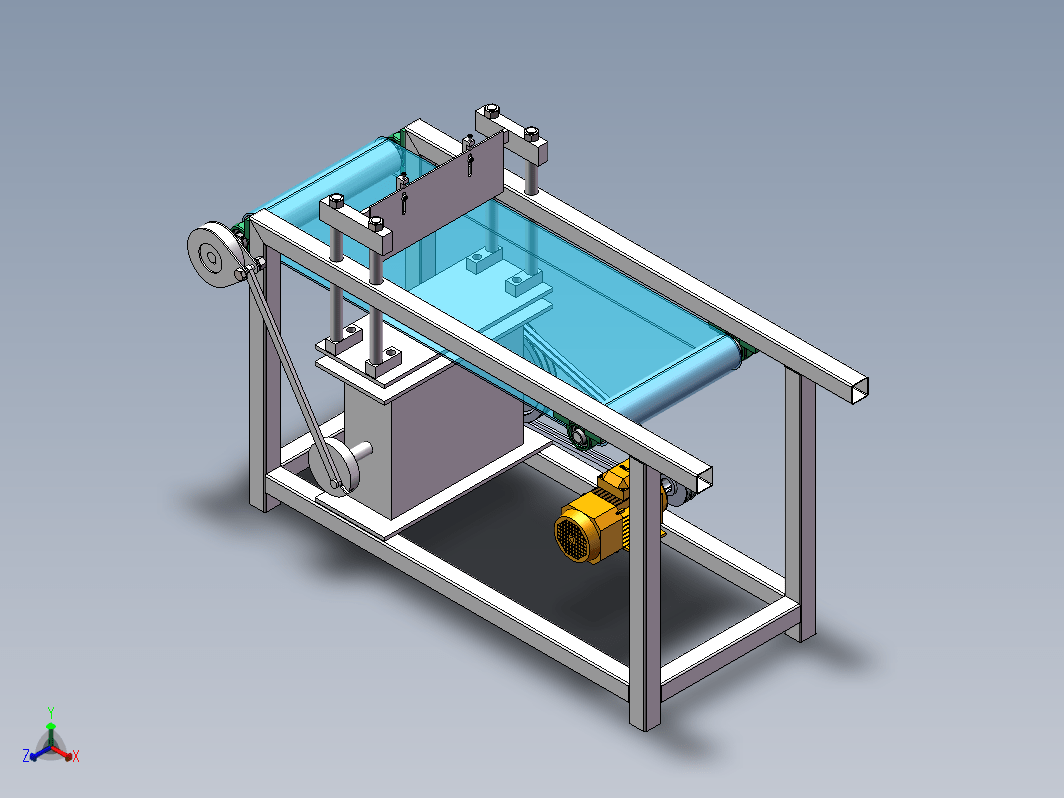

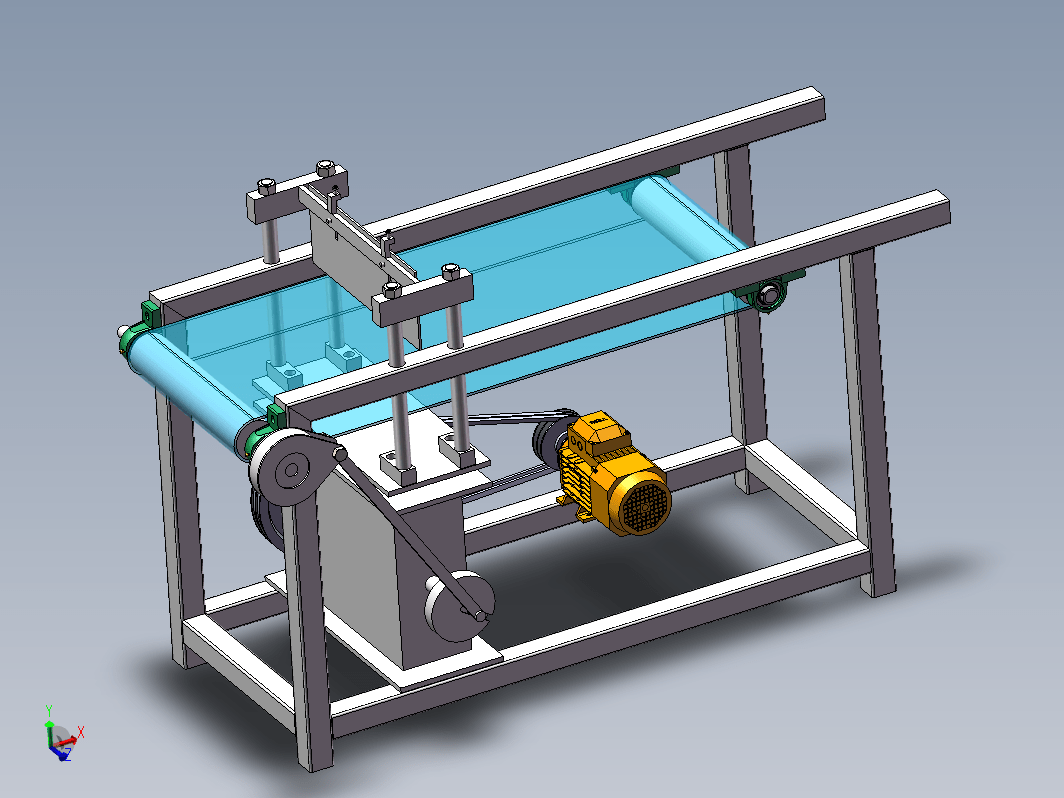

主要构件为抬升机构和送料机构（单向轴承）均可用一台电机带动。抬升机构采用凸轮机构内有润滑液，所以抬升机构包覆未整体。有作业动画，可用于原理展示。结构简单紧凑，切割长度可调。应用广泛。可用于切鱼切菜等物料。

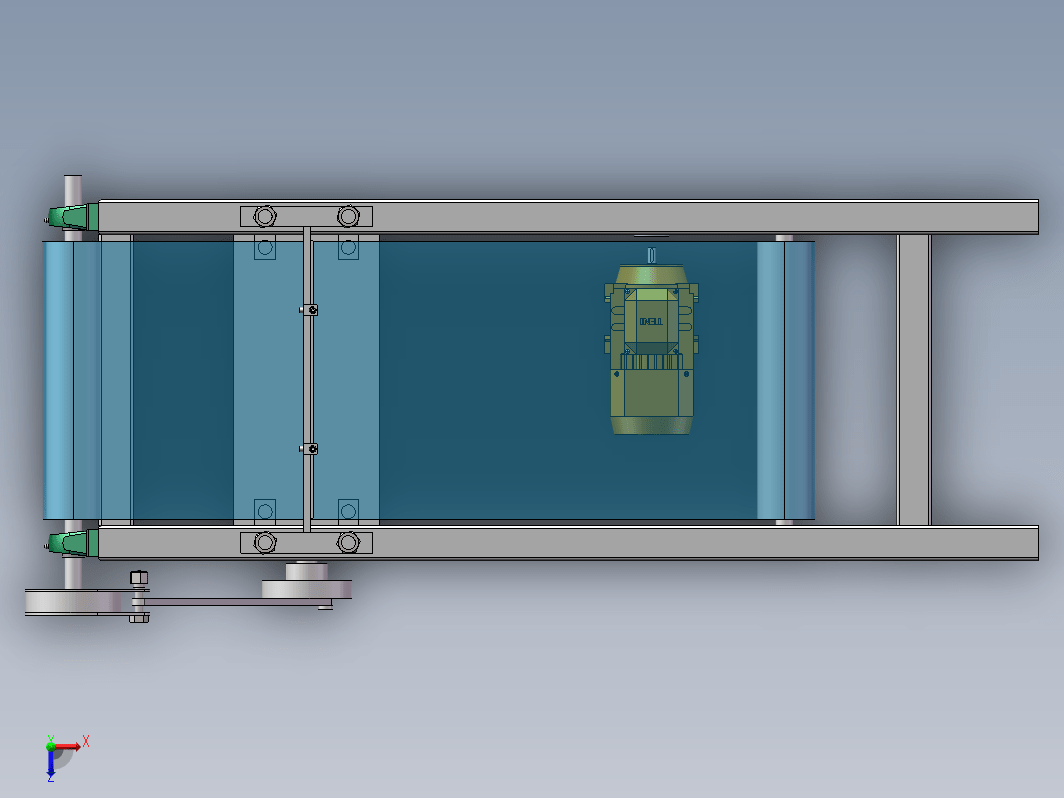

切鱼切菜机
图纸描述
主要构件为抬升机构和送料机构（单向轴承）均可用一台电机带动。抬升机构采用凸轮机构内有润滑液，所以抬升机构包覆未整体。有作业动画，可用于原理展示。结构简单紧凑，切割长度可调。应用广泛。可用于切鱼切菜等物料。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
拉伸切除
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  GB╱T 7810-2017[带立式座轴承(UCP)UCP205].sldprt | 557.01K |
| 2 | YVP系列 IMB3 H63-132频电机[YVP-632-4-B3].sldprt | 1.88M |
| 3 | 主动轴.SLDPRT | 67.45K |
| 4 | 从动轴.SLDPRT | 67.94K |
| 5 | 刀架上固定块.SLDPRT | 69.64K |
| 6 | 刀架下固定块.SLDPRT | 75.03K |
| 7 | 刀架立柱.SLDPRT | 71.19K |
| 8 |  刀架组件.SLDASM | 106.92K |
| 9 | 刀片.SLDPRT | 70.01K |
| 10 | 刀片固定块.SLDPRT | 61.11K |
| 11 | 刀片固定片.SLDPRT | 64.54K |
| 12 | 刀架抬升板.SLDPRT | 57.19K |
| 13 | 切鱼机-装配体.SLDASM | 950.45K |
| 14 | 抬升箱.SLDPRT | 93.71K |
| 15 | 支架.SLDPRT | 275.29K |
| 16 | 皮带1-4.sldprt | 82.68K |
| 17 | 调节销.SLDPRT | 77.73K |
| 18 | 输送带传动棘轮.SLDPRT | 107.26K |
| 19 | 输送带传动轮.SLDPRT | 82.35K |
| 20 | 连杆.SLDPRT | 60.16K |
| 21 | sk_皮带.SLDPRT | 62.17K |
| 22 | 大带轮_孔板轮.SLDPRT | 262.08K |
| 23 | 实心轮_孔板轮.SLDASM | 265.3K |
| 24 | 小带轮_实心轮.SLDPRT | 133.32K |
| 25 | 皮带1-1.sldprt | 89.77K |
| 26 | sk_皮带.SLDPRT | 61.34K |
| 27 | 大带轮_孔板轮.SLDPRT | 276.89K |
| 28 | 实心轮_孔板轮.SLDASM | 266.54K |
| 29 | 小带轮_实心轮.SLDPRT | 144.98K |
