设计目的： 精确定位移动后的治具，设定场景： CCD检测、UV光照、激光熔接、组装等应用场景动作流程：1.输送机带动产品治具在输送带上移动2.阻挡气缸阻挡产品治具3.定位气缸45度角推动治具，达到精确定位4.点胶5.定位气缸收回，产品治具在输送带上移动。

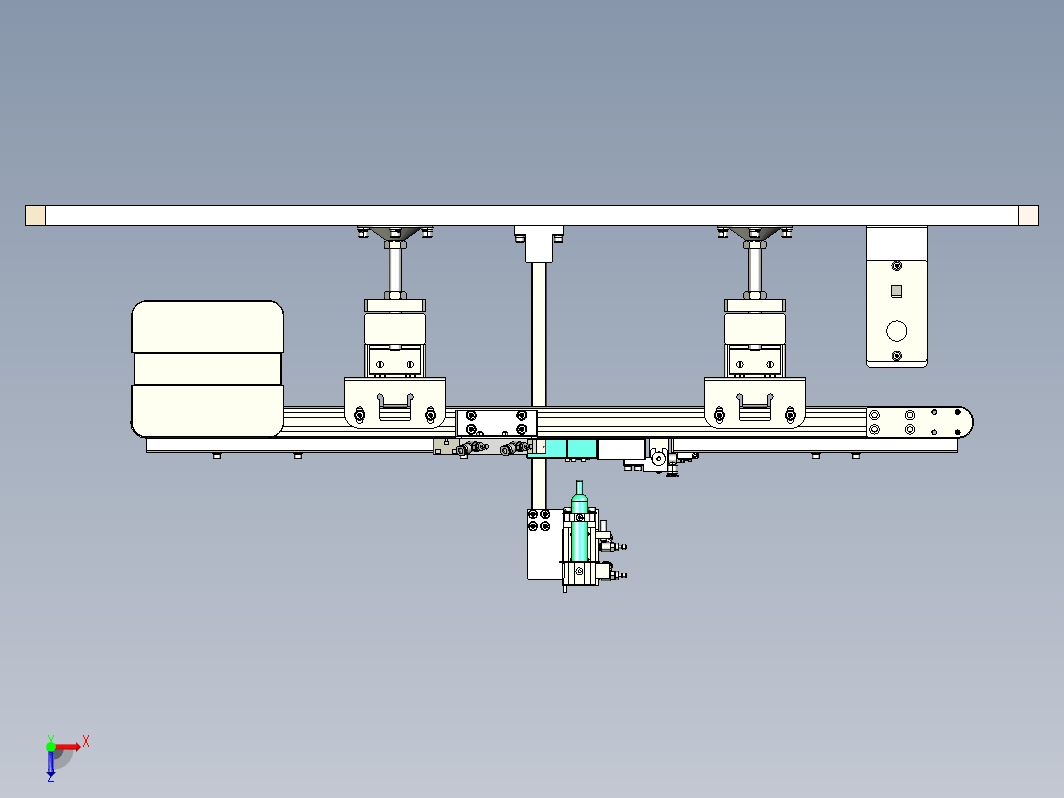

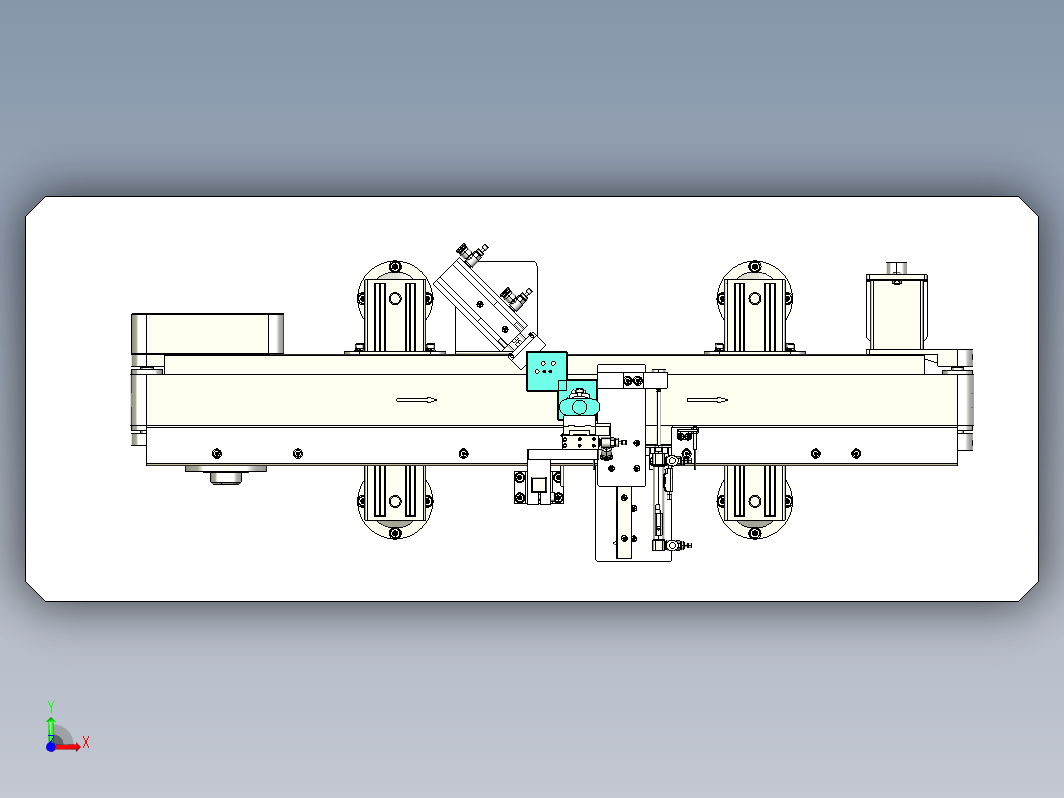

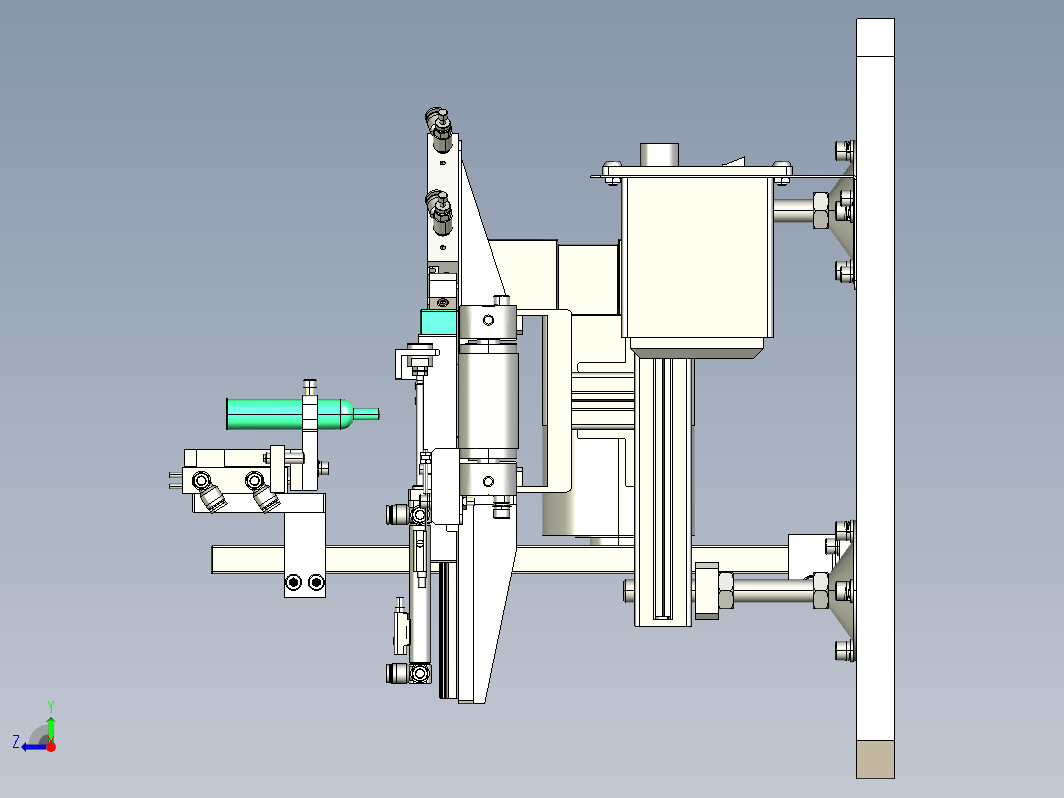

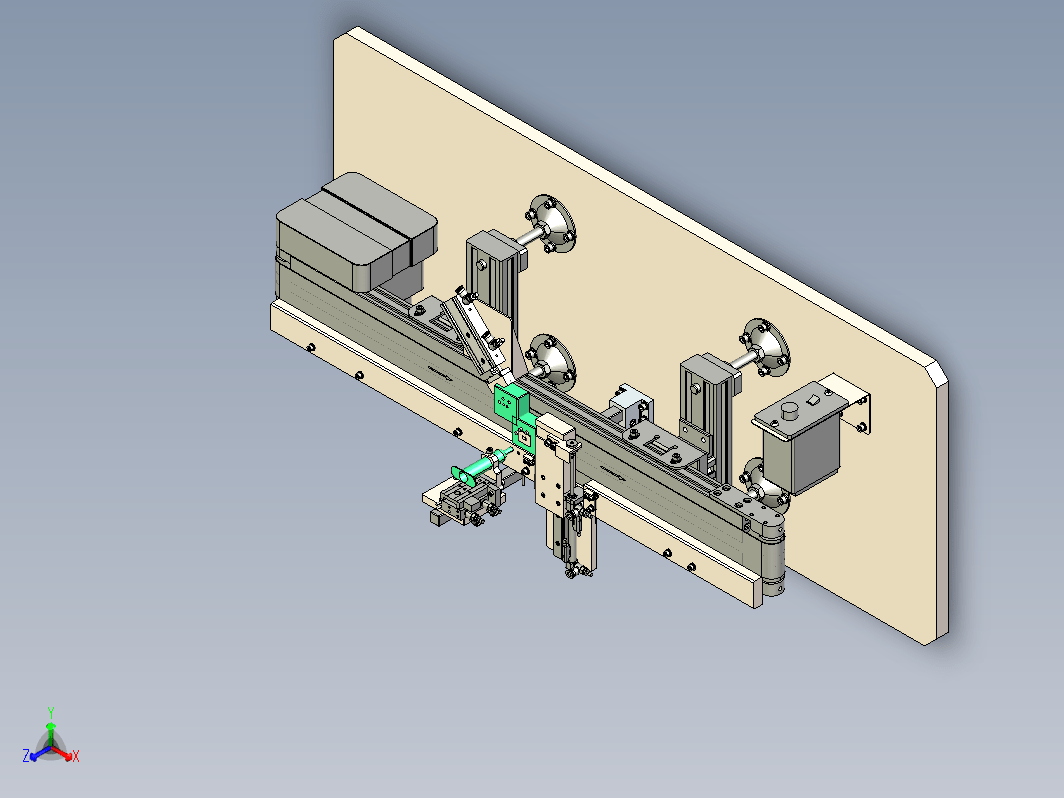

对角定位机构
图纸描述
设计目的： 精确定位移动后的治具，设定场景： CCD检测、UV光照、激光熔接、组装等应用场景动作流程：1.输送机带动产品治具在输送带上移动2.阻挡气缸阻挡产品治具3.定位气缸45度角推动治具，达到精确定位4.点胶5.定位气缸收回，产品治具在输送带上移动。
下载需要1金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201119
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  YHD-SL0031.STEP | 10.0M |
