本设备是针对某汽车部件进行自动压装油封的设备，油封自动送料，由于汽车零件体型较大，由人工上下料，设备进行自动送料油封压装，有筛选油封和压装油封，和定位样件的模具和夹治具，设备实用性强，操作简单，设备性价比高，方案是比较成熟的方案，经过验证的设备，是已经完成出机的设备。
汽车零件油封压装机
图纸描述

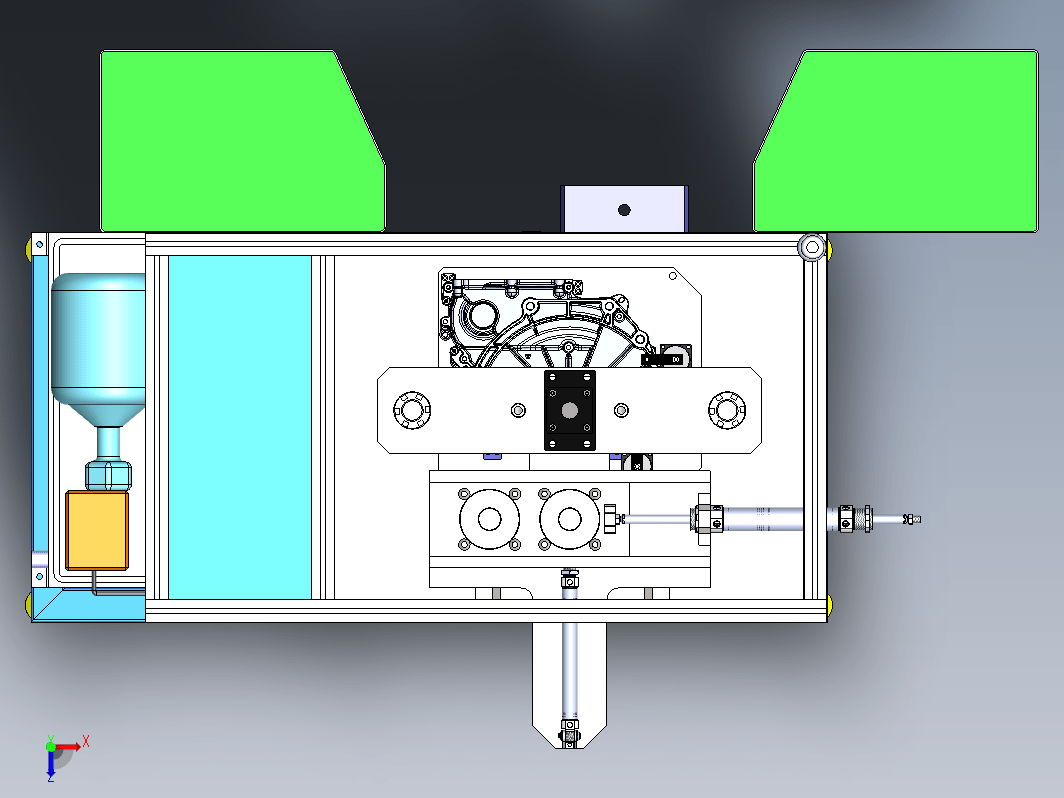

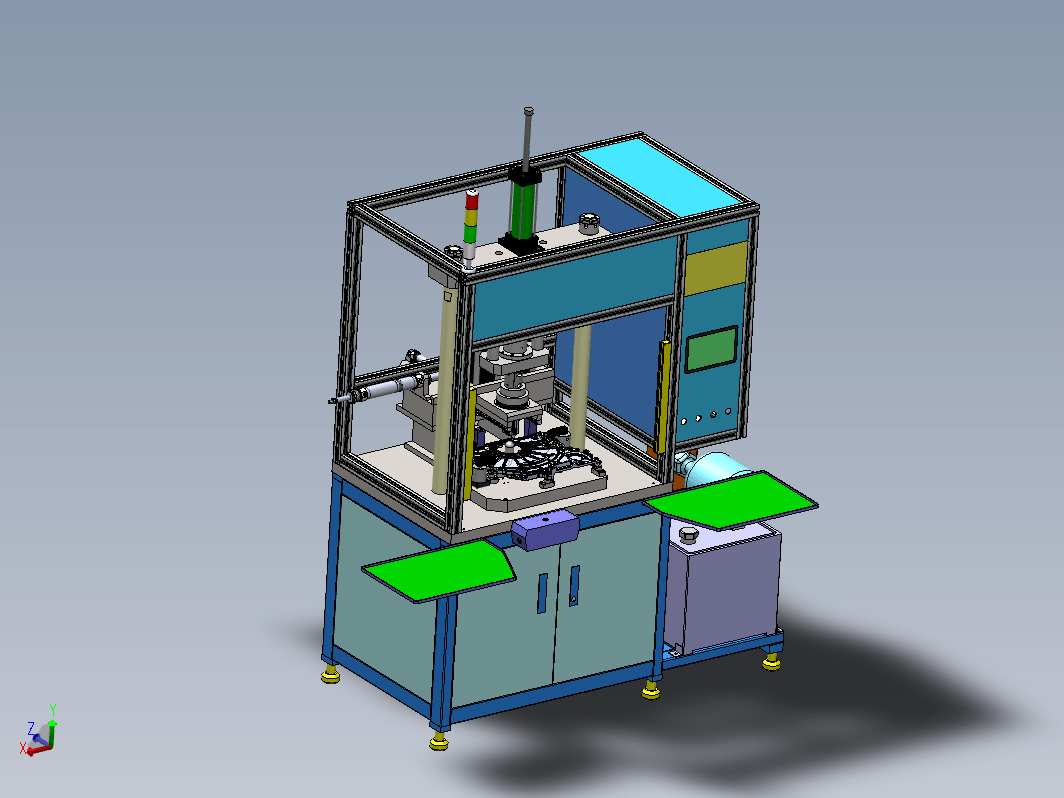

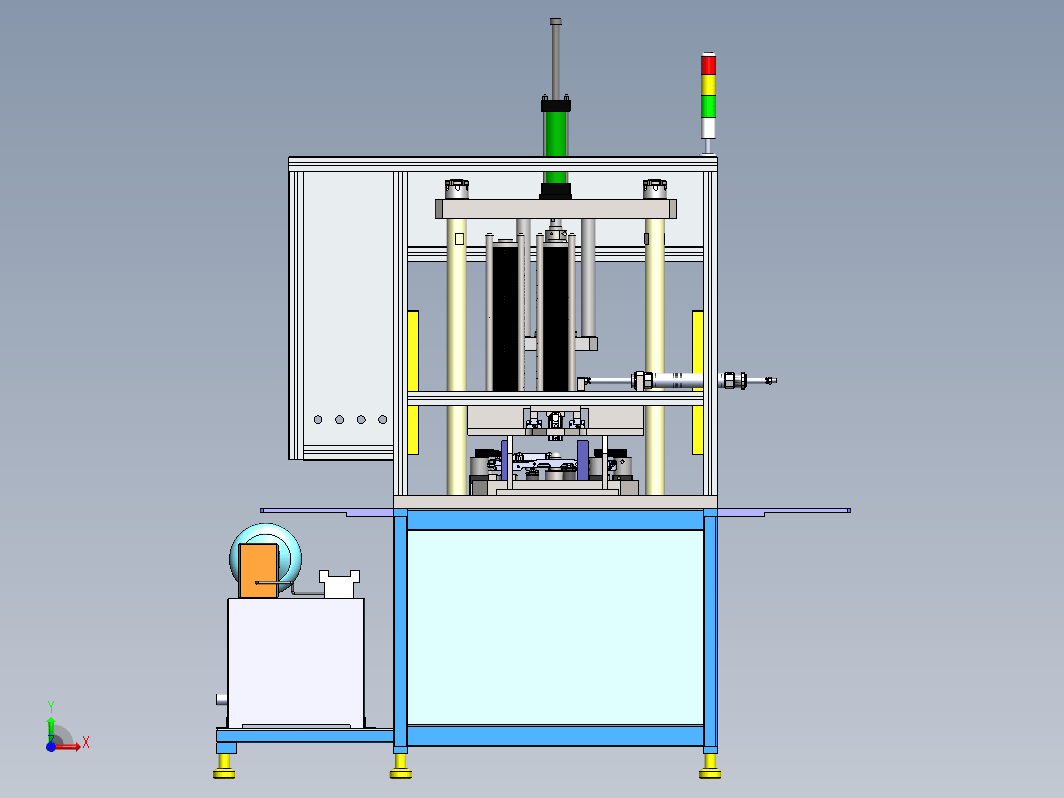

本设备是针对某汽车部件进行自动压装油封的设备，油封自动送料，由于汽车零件体型较大，由人工上下料，设备进行自动送料油封压装，有筛选油封和压装油封，和定位样件的模具和夹治具，设备实用性强，操作简单，设备性价比高，方案是比较成熟的方案，经过验证的设备，是已经完成出机的设备。
下载需要25金币 推广可免费下载
立即下载 收藏
图纸信息
作者
小欢喜
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  ACKL_32x90__260_.sldasm | 315.5K |
| 2 |  ACK_32_M8_1_25_n.sldprt | 169.5K |
| 3 | ACK_32_M8_1_25_n_2.sldprt | 181.0K |
| 4 | ACK_32_M8_1_25_s.sldprt | 174.0K |
| 5 | ACK_32_M8_1_25_s_2.sldprt | 157.0K |
| 6 | ACKx32_b.sldprt | 444.0K |
| 7 | ACKx32_r.sldprt | 173.0K |
| 8 | ACKx32_ro.sldprt | 183.5K |
| 9 | CS1-G.sldprt | 275.0K |
| 10 | F-MI20SDB(25).sldprt | 317.0K |
| 11 | HCBM03.SLDPRT | 19.4M |
| 12 | LD0362-L.SLDASM | 171.0K |
| 13 | LD0362-x.sldasm-Part-1.sldprt | 82.5K |
| 14 | LD0362-x.sldasm-Part-2.sldprt | 154.5K |
| 15 | MI 25x200-S-CA-SDB_c.sldprt | 737.0K |
| 16 | MI 25x200-S-CA-SDB_r.sldprt | 237.5K |
| 17 | MI-25x200-S-CA-SDB-G(0).sldasm | 329.0K |
| 18 | MI25-M10x1.5 - Nut.sldprt | 191.0K |
| 19 | MI25-M22x1.5 - Nut.sldprt | 189.0K |
| 20 | MI40-M12x1.75 - Nut.sldprt | 194.0K |
| 21 | MI40-M38x1.5 - Nut.sldprt | 200.5K |
| 22 | MID-40x160-S (0) _r.sldprt | 308.5K |
| 23 | MID-40x160-S (0)_c.sldprt | 680.0K |
| 24 | MID-40x160-S-G (000).sldasm | 266.5K |
| 25 | MOB-L100∮63X200-FA.SLDPRT | 634.0K |
| 26 | MPBZ50-30.SLDPRT | 150.5K |
| 27 | SDAS-25x50-G-2 (0).sldasm | 317.5K |
| 28 | SDAS-25x5050_b.sldprt | 636.5K |
| 29 | SDAS-25x5050_r.sldprt | 263.0K |
| 30 | SXRD28_220.sldasm | 219.0K |
| 31 |  Thumbs.db | 43.0K |
| 32 | b_SXRD28.sldprt | 931.0K |
| 33 | r_SXRD28_220.sldprt | 226.5K |
| 34 | Ф94油封.SLDPRT | 272.0K |
| 35 | 三色灯.SLDPRT | 253.5K |
| 36 | 主压缸安装板.SLDPRT | 282.0K |
| 37 | 光栅.SLDPRT | 144.5K |
| 38 | 初定位块1.SLDPRT | 163.0K |
| 39 | 反支撑油缸安装板.SLDPRT | 134.0K |
| 40 | 台板.SLDPRT | 651.0K |
| 41 | 右托盘.SLDPRT | 215.5K |
| 42 | 地脚.SLDPRT | 154.5K |
| 43 | 垫板.SLDPRT | 122.0K |
| 44 | 夹具板.SLDPRT | 770.5K |
| 45 | 夹具装配体.SLDASM | 12.49M |
| 46 | 安装座支撑板.SLDPRT | 165.5K |
| 47 | 定位球头.SLDPRT | 230.5K |
| 48 | 定位销安装垫块.SLDPRT | 290.5K |
| 49 | 导套.SLDPRT | 352.0K |
| 50 | 导套安装板.SLDPRT | 236.0K |
| 51 | 导柱厚螺母.SLDPRT | 202.5K |
| 52 | 导柱薄螺母.SLDPRT | 202.5K |
| 53 | 导槽.SLDPRT | 111.5K |
| 54 | 左托盘.SLDPRT | 211.5K |
| 55 | 总装配体.SLDASM | 12.64M |
| 56 | 按钮盒.SLDPRT | 226.0K |
| 57 | 挡料杆.SLDPRT | 138.0K |
| 58 | 换料气缸座.SLDPRT | 179.0K |
| 59 | 接料盘.SLDPRT | 153.0K |
| 60 | 推力球轴承52202[GB／T 301-1995].SLDPRT | 904.0K |
| 61 | 推料板.SLDPRT | 154.0K |
| 62 | 支撑底板.SLDPRT | 108.5K |
| 63 | 放料支撑.SLDPRT | 154.0K |
| 64 | 最终装配体.SLDASM | 10.13M |
| 65 | 机架.SLDPRT | 1.37M |
| 66 | 机架组件.SLDASM | 1.12M |
| 67 | 气缸安装座.SLDPRT | 135.5K |
| 68 | 气缸联接头.SLDPRT | 177.0K |
| 69 | 油封.SLDPRT | 1.38M |
| 70 | 油封压头.SLDPRT | 238.0K |
| 71 | 油封压盖.SLDPRT | 412.0K |
| 72 | 油封压盖2.SLDPRT | 372.0K |
| 73 | 油封导杆.SLDPRT | 180.0K |
| 74 | 油缸连接头.SLDPRT | 194.5K |
| 75 | 液压站.SLDPRT | 951.5K |
| 76 | 立柱.SLDPRT | 166.5K |
| 77 | 等高垫块.SLDPRT | 222.5K |
| 78 | 线轨安装块.SLDPRT | 106.5K |
| 79 | 自动上料组件.SLDASM | 1.8M |
| 80 | 转角缸安装板.SLDPRT | 145.5K |
| 81 | 连接头.SLDPRT | 253.0K |
| 82 | 连接杆.SLDPRT | 198.5K |
| 83 | 重力块.SLDPRT | 157.0K |
| 84 | 铝型材架.SLDPRT | 3.45M |
