真空干燥机
图纸描述

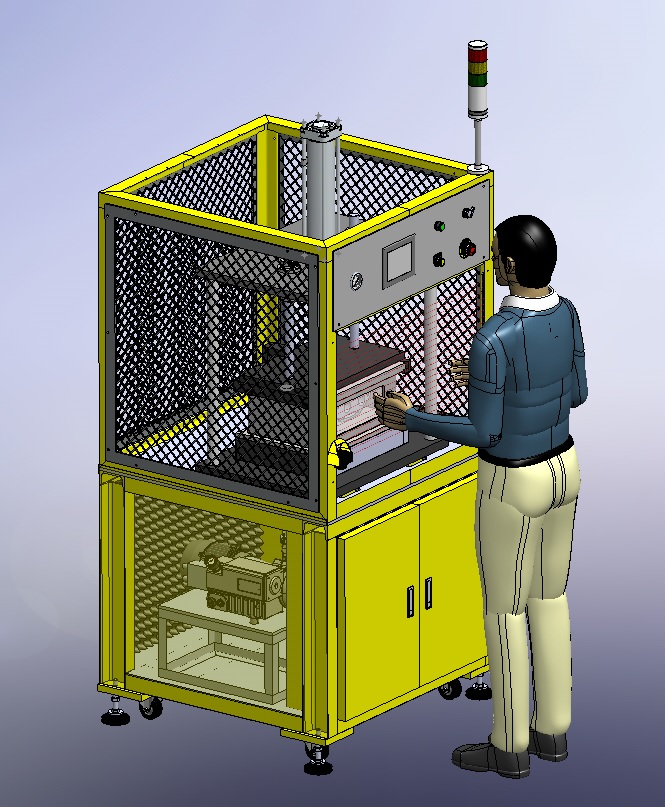

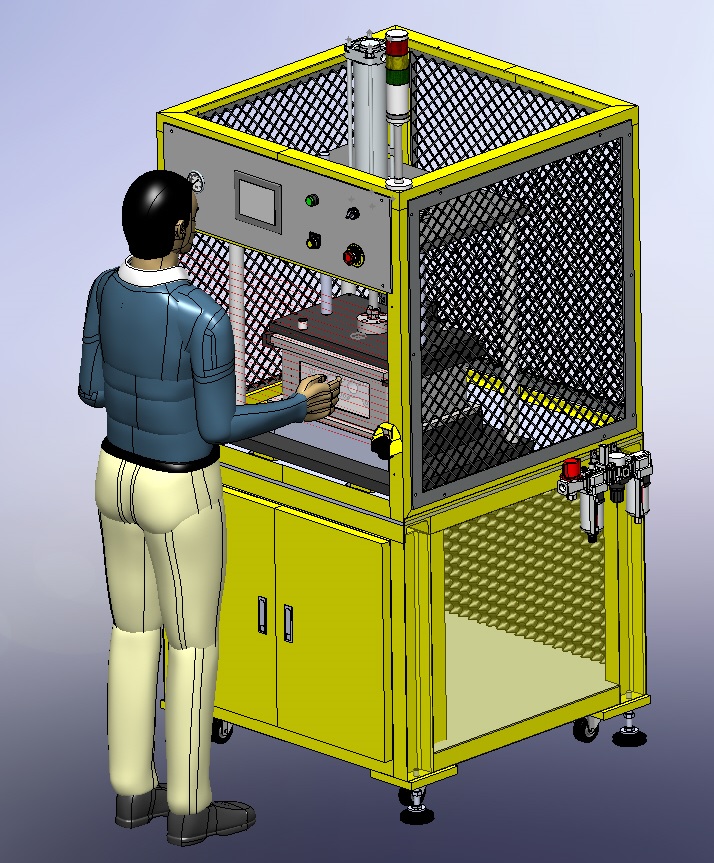

真空干燥机图纸下载，该图纸类型属于机械设备、通用设备图纸，图纸大小43.04M，共计118个文件，包含3D图纸，图纸主格式为sldprt、sldasm，使用Solidworks软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要20金币 推广可免费下载
立即下载 收藏
图纸信息
作者
备备备
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  14WMPS Short Weld Ferrule 1 thru 6 in.SLDPRT | 283.54K |
| 2 |  AC40-04-KSTV-38JNR.sldasm | 492.46K |
| 3 | AC40-04-KSTV-38JNR_AC3009A AF Body-1.sldprt | 72.5K |
| 4 | AC40-04-KSTV-38JNR_AC3009A AF Bowl Assy.sldasm | 21.17K |
| 5 | AC40-04-KSTV-38JNR_AC3009A AF Bowl-2.sldprt | 124.5K |
| 6 | AC40-04-KSTV-38JNR_AC3009A AF Drain-2.sldprt | 51.0K |
| 7 | AC40-04-KSTV-38JNR_AC3009A AL Body-1.sldprt | 105.0K |
| 8 | AC40-04-KSTV-38JNR_AC3009A AL Bowl Assy.sldasm | 20.89K |
| 9 | AC40-04-KSTV-38JNR_AC3009A AL Bowl-2.sldprt | 124.5K |
| 10 | AC40-04-KSTV-38JNR_AC3009A AL Drain-2.sldprt | 64.5K |
| 11 | AC40-04-KSTV-38JNR_AC3009A AR Body-1.sldprt | 170.5K |
| 12 | AC40-04-KSTV-38JNR_AC3009A Gauge-2.sldprt | 56.5K |
| 13 | AC40-04-KSTV-38JNR_AC3009A Plug.sldprt | 46.0K |
| 14 | AC40-04-KSTV-38JNR_AC3009A Spacer Front Plate.sldprt | 57.0K |
| 15 | AC40-04-KSTV-38JNR_AC3009A Spacer Interface.sldprt | 79.0K |
| 16 | AC40-04-KSTV-38JNR_AC3009A Spacer Rear Plate(4).sldprt | 50.5K |
| 17 | AC40-04-KSTV-38JNR_AC3009A Spacer Rear Plate(4T).sldprt | 71.0K |
| 18 | AC40-04-KSTV-38JNR_AC3009A Spacer(400-R)-1.sldasm | 21.5K |
| 19 | AC40-04-KSTV-38JNR_AC3009A Spacer(400T-R)-1.sldasm | 20.93K |
| 20 | AC40-04-KSTV-38JNR_AC3009A Spacer(400T-R)-3.sldasm | 21.19K |
| 21 | AC40-04-KSTV-38JNR_AC3009A Spacer(400T-R).sldasm | 21.59K |
| 22 | AC40-04-KSTV-38JNR_AC3009A Switch.sldprt | 62.0K |
| 23 | AC40-04-KSTV-38JNR_AC3009A VHS Body-1.sldprt | 70.0K |
| 24 | AC40-04-KSTV-38JNR_AC3009A VHS Handle.sldprt | 88.5K |
| 25 | AC40-04-KSTV-38JNR_AC3009A VHS.sldasm | 21.29K |
| 26 | Assy Hanyoung CR-253.sldasm | 271.28K |
| 27 | Autonics-BWP20-20_RECEIVER.SLDPRT | 345.42K |
| 28 | B18.6.7M - M3 x 0.5 x 5 Type I Cross Recessed PHMS --5N.sldprt | 48.0K |
| 29 | B2CMP Sanitary Flange Elbow.SLDPRT | 233.99K |
| 30 | BACK COVER.SLDPRT | 55.47K |
| 31 | BOTTOM PLATE COVER.SLDPRT | 68.56K |
| 32 | CDA2F80-300-A93.sldasm | 364.54K |
| 33 | CDA2F80-300-A93_A9+F9+M9.SLDASM | 33.69K |
| 34 | CDA2F80-300-A93_A9_.SLDPRT | 282.0K |
| 35 | CDA2F80-300-A93_BA7-080.SLDPRT | 119.71K |
| 36 | CDA2F80-300-A93_CA12066 Flange.SLDPRT | 478.5K |
| 37 | CDA2F80-300-A93_CA12066 Rod.SLDPRT | 62.16K |
| 38 | CDA2F80-300-A93_CA22066A Body.SLDPRT | 324.33K |
| 39 | CDA2F80-300-A93_Nuts.SLDPRT | 178.0K |
| 40 | CJM75.sldasm | 390.06K |
| 41 | CJM75bearing.sldprt | 176.62K |
| 42 | CJM75body.sldprt | 125.77K |
| 43 | CJM75swivel.sldprt | 143.12K |
| 44 | CJM75wheel1.sldprt | 73.92K |
| 45 | CKM75.sldasm | 278.43K |
| 46 | CKM75bearing.sldprt | 176.69K |
| 47 | CKM75fixed.sldprt | 143.68K |
| 48 | CKM75wheel1.sldprt | 72.97K |
| 49 | Clamp KF Dn25 oring_c_ring.SLDASM | 421.56K |
| 50 | Control Box.sldprt | 133.72K |
| 51 | Control Panel Assy.SLDASM | 1.17M |
| 52 | Convoluted Acoustic Module.SLDPRT | 169.57K |
| 53 | Emergency Label.sldprt | 191.67K |
| 54 | Emergency hanyoung.sldprt | 1.0M |
| 55 | FJCR22_1_5.sldasm | 112.15K |
| 56 | FJCR22_1_5S45Cpart1.sldprt | 105.5K |
| 57 | FJCR22_1_5S45Cpart2.sldprt | 228.0K |
| 58 | Foot AJPD16_100e.sldprt | 196.93K |
| 59 | Fuji Electric AR9T511-M.sldprt | 153.43K |
| 60 | GUIDE SHAFT.SLDPRT | 63.85K |
| 61 | HANYOUNG CR-253 5A.sldprt | 381.5K |
| 62 | LHITRW30.sldprt | 220.5K |
| 63 | LME302 FBL-RYG.SLDPRT | 175.18K |
| 64 | Legend Standby.sldprt | 192.17K |
| 65 | MACHINE FRAME STRUCTURE ASSY.SLDASM | 2.79M |
| 66 | OP10-001_base frame(Default_As Machined_).sldprt | 778.48K |
| 67 | OP10-002_upper frame(Default_As Machined_).sldprt | 339.81K |
| 68 | OP10-004_front cover (L).sldprt | 84.73K |
| 69 | OP10-005_side cover.sldprt | 1.3M |
| 70 | OP10-007_rear cover (L).sldprt | 1.23M |
| 71 | OP10-016_lower plate (L) .sldprt | 101.48K |
| 72 | OP10-019_base rib (B).sldprt | 78.07K |
| 73 | OP10-020_central plate.sldprt | 111.69K |
| 74 | OP10-021_guide(1).sldprt | 54.61K |
| 75 | OP10-022_guide(2).sldprt | 54.8K |
| 76 | OP10-023_clamp.sldprt | 46.0K |
| 77 | OP10-024_fix-pin.sldprt | 47.0K |
| 78 | OP10-025_stopper base.sldprt | 49.16K |
| 79 | OP10-026_stopper plate.sldprt | 51.84K |
| 80 | OP10-102_base plate lower (L).sldprt | 136.97K |
| 81 | OP10-105_upper base plate (L) .sldprt | 151.31K |
| 82 | PNEUMATIC PRESS ASSY.SLDASM | 2.68M |
| 83 | PUMP MOUNTING BASE.SLDPRT | 25.04K |
| 84 | Pressure Gauge.SLDPRT | 1.29M |
| 85 | SCD30.sldasm | 127.83K |
| 86 | SCD30b.sldprt | 116.72K |
| 87 | SIDE COVER.SLDPRT | 54.48K |
| 88 | STAND COVER PLATE.SLDPRT | 56.01K |
| 89 | STBVP6Q.SLDPRT | 891.86K |
| 90 | Slotted_head_cap_screw_ISO_4762___M6x25.sldprt | 259.5K |
| 91 | Switch CR-253.sldprt | 68.0K |
| 92 | TOP CLAMP.SLDASM | 570.04K |
| 93 | TOP PRESS ASSY.SLDASM | 600.64K |
| 94 | TOP PRESS MOUNTING UNIT.SLDASM | 141.55K |
| 95 | TOP SLIDE TABLE.SLDPRT | 186.22K |
| 96 | TOP TABLE BASE.SLDPRT | 123.96K |
| 97 | TOUCH SCREEN.SLDPRT | 99.02K |
| 98 | VACUUM DRYING MAIN ASSY.SLDASM | 7.43M |
| 99 | VACUUM PUMP ASSY.SLDASM | 2.4M |
| 100 | VACUUM PUMP FRAME.SLDPRT | 261.49K |
| 101 | VACUUM VALVE ASSY.SLDASM | 809.29K |
| 102 | XLS-25-5C.sldasm | 184.2K |
| 103 | XLS-25-5C_XLS Body.SLDPRT | 78.84K |
| 104 | XLS-25-5C_XLS Bonnet.SLDPRT | 59.87K |
| 105 | XLS-25-5C_XLS Coil.SLDPRT | 143.21K |
| 106 | axis.sldprt | 24.03K |
| 107 | bolt.sldprt | 26.85K |
| 108 | busch vacuum pump RC0021.SLDPRT | 5.05M |
| 109 | c_ring25.sldprt | 63.83K |
| 110 | circular post SPCD-SSB-D50-L760-E5-P30-M16-F15-V30-MA16-SC40-W20-S41.sldprt | 93.21K |
| 111 | clamp_sector.sldprt | 152.66K |
| 112 | exhaust intake 1.SLDPRT | 2.8M |
| 113 | m-m-straight-fitting-config-bsp-1-8-4-g1-8-g4.SLDPRT | 275.58K |
| 114 | nut.sldprt | 129.95K |
| 115 | oringD28х5.sldprt | 23.35K |
| 116 | plib_washer_1_712.sldprt | 23.88K |
| 117 | push_lamp1.sldprt | 409.09K |
| 118 | straight pipe connector assy.SLDASM | 215.71K |
